复古船用万向架式罗盘结构设计

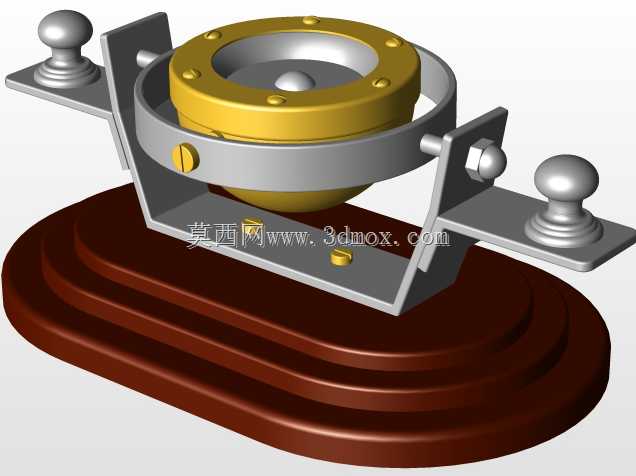

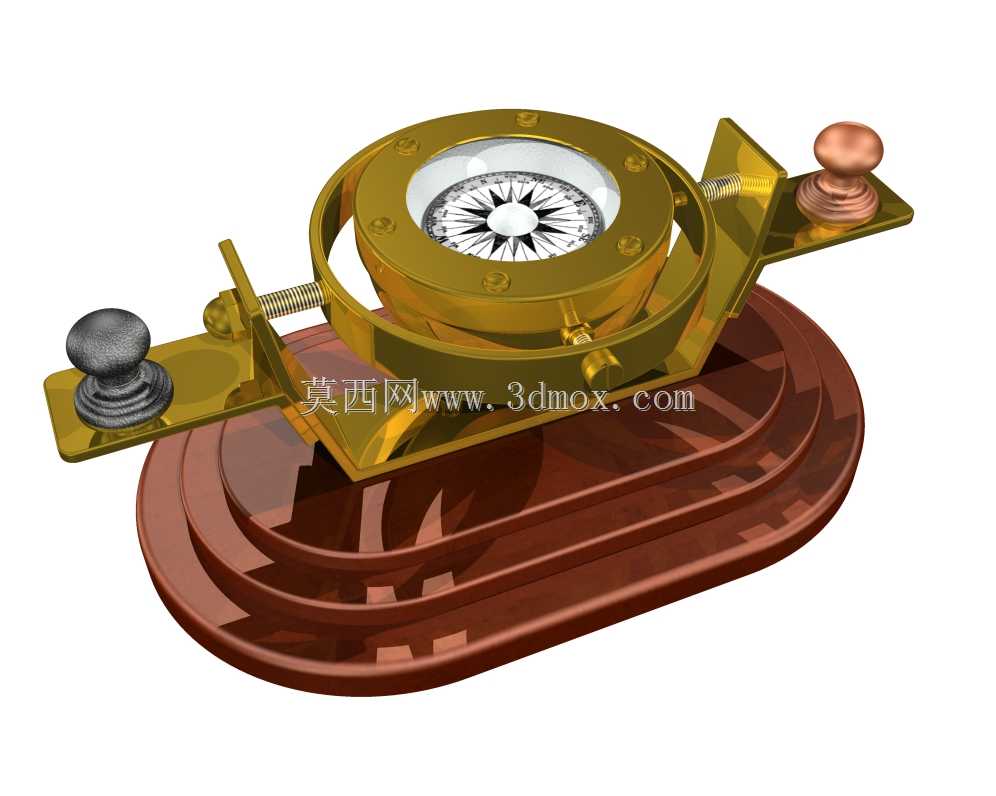

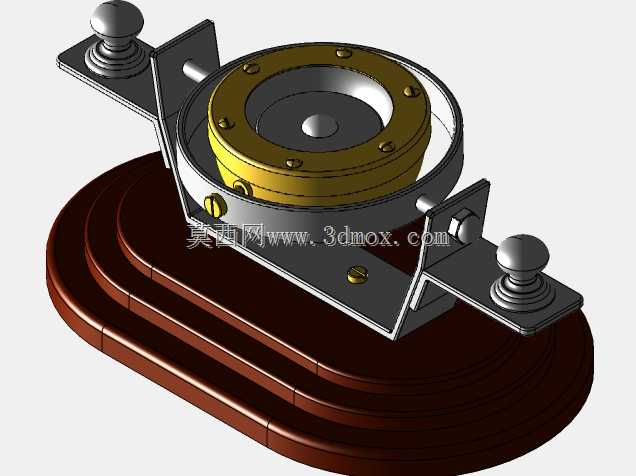

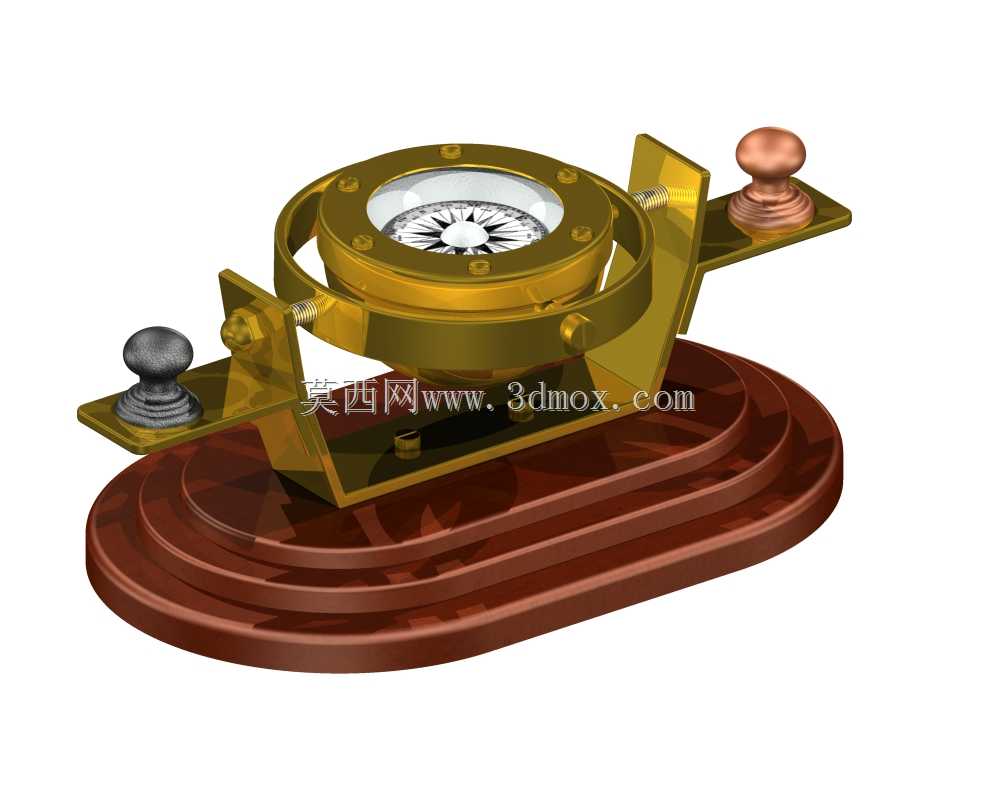

　　这款船用罗盘采用经典万向悬架结构设计，核心功能是在船体发生横摇、纵摇等姿态倾斜时，始终保持罗盘盘面处于水平状态，确保磁针指向精度不受船体晃动干扰，适配小型内河船舶、近海作业小艇以及仿古帆船的导航定向需求，也可作为航海主题的工业风陈设构件使用。从结构设计逻辑来看，罗盘主体被嵌套在两层可独立转动的环形金属架内，内层环架通过横向枢轴与罗盘主体连接，允许罗盘绕横向轴做俯仰转动，外层环架则通过纵向枢轴与底座支架连接，可绕纵向轴做侧倾转动，两组枢轴的转动轴线相互垂直且交汇于罗盘重心位置，依靠重力作用就能让罗盘在支架任意倾斜角度下自动回正，无需额外的阻尼调节结构即可实现稳定指向。底座部分采用分层椭圆实木结构，边缘做圆弧倒角处理，

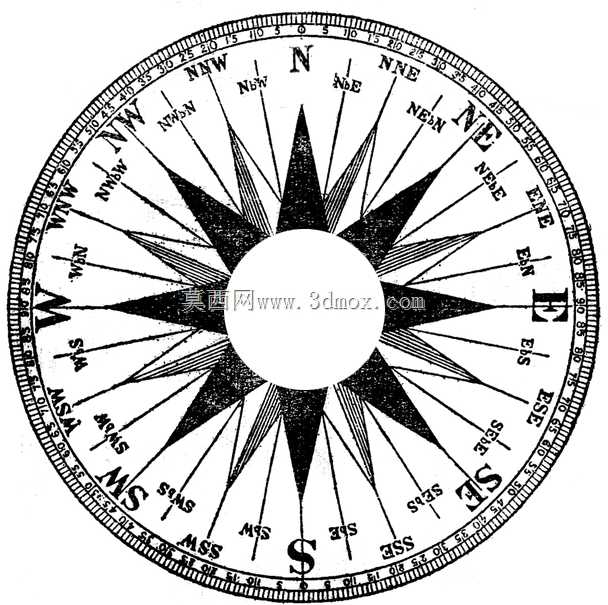

　　既提升了放置时的稳定性，也通过厚重的木质基座降低整体重心，进一步减小船体高频振动对罗盘指向的干扰。底座上方的金属支架采用折弯成型工艺，两侧分别设置了锁紧旋钮与装饰配重柱，左侧的滚花旋钮可在罗盘收纳或不需要调整时锁紧万向架，避免运输过程中环架与枢轴发生不必要的磨损，右侧的铜质配重柱则用于平衡支架两侧重量，防止单侧偏重导致万向架转动卡滞。罗盘盘面采用传统的方位刻度设计，刻度标识清晰，配合密封的透明护盖，可阻挡海上盐雾、水汽侵入内部磁针组件，延长仪器在高湿高盐环境下的使用寿命。在安装边界方面，该罗盘整体底座为椭圆形态，安装时需预留足够的水平放置空间，支架顶部的凸起结构不超出底座外轮廓范围，

　　可直接通过底座预留的沉孔用螺丝固定在船舶驾驶台的水平台面上，也可直接放置在平整桌面作为陈设使用，万向架的转动行程经过限位设计，最大倾斜补偿角度可达30度，完全覆盖小型船舶在常规海况下的倾斜角度范围，不会出现环架转动超程导致结构卡死的问题。设计过程中对各转动枢轴的配合间隙做了针对性优化，既保证转动顺滑无卡滞，也避免间隙过大导致罗盘在晃动时出现指向漂移，金属构件表面做了仿古铜色处理，在满足结构强度要求的同时还原了老式航海罗盘的复古质感。
