多工位塑料电源夹紧固定支架结构设计

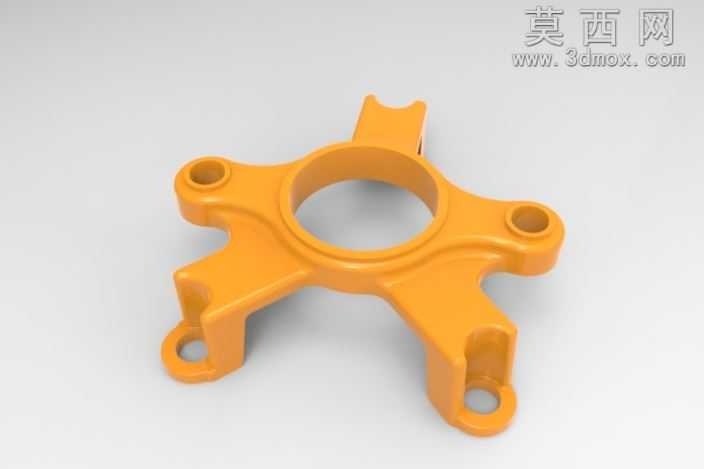

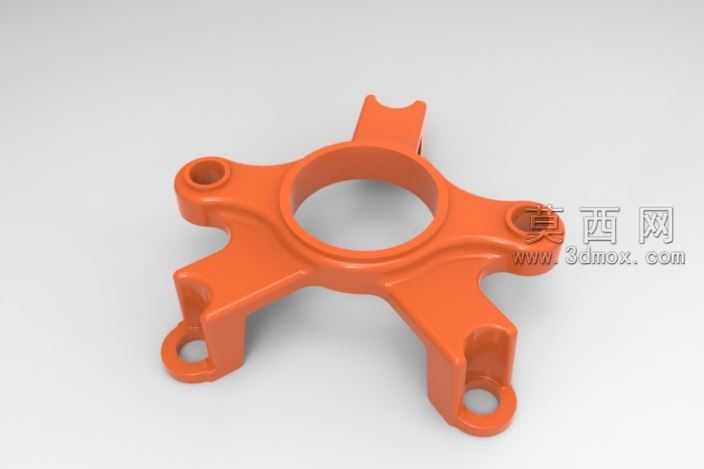

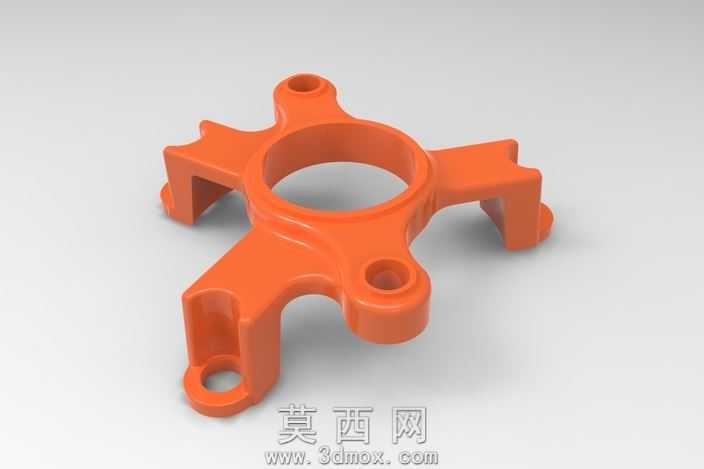

本作品为一款采用工程塑料制作的电源夹紧固定支架，整体通过三维参数化建模完成全结构设计，建模过程中优先保证各安装位的同轴度与装配公差匹配，对中心环形定位孔、四个向外延伸的支臂安装孔做了精准的尺寸约束，确保后续开模生产时的尺寸精度符合装配要求。模型渲染阶段选用亮橙色工程塑料材质，调整材质的漫反射、高光参数还原注塑件的哑光质感，添加柔和的环境光与定向补光，清晰呈现支臂处的加强筋结构、安装孔的沉台细节以及各连接位置的圆角过渡特征，避免渲染阴影遮挡结构细节。结构设计上采用中心环形主体搭配四个放射状支臂的布局，中心环用于套接固定电源主体，四个支臂分别设置带通孔的安装位，可通过螺丝将整体结构固定在设备基座上，部分支臂顶端设置卡位凸台，可在夹紧电源时实现侧向限位，防止电源受外力出现周向转动；各支臂与中心环的连接位置做了加厚过渡与加强筋设计，在控制塑料件整体壁厚均匀的前提下提升结构强度，避免注塑成型时出现缩痕、翘曲等缺陷，同时保证夹紧受力时连接位置不会出现应力断裂。设计思路围绕轻量化、低成本紧固需求展开，摒弃传统金属夹具的厚重结构，采用一体化注塑成型的结构方案，减少后续装配工序，多安装位的布局可适配不同安装孔位的设备基座，兼顾通用性与夹紧可靠性，支臂的角度与长度经过反复调整，确保安装时操作空间充足，螺丝锁紧过程不会与电源本体产生干涉，整体结构无尖锐棱角，所有外边缘均做圆角处理，符合塑料零件的安全设计规范，建模时对所有配合面做了拔模角度设置，满足注塑生产的脱模要求，各安装孔的孔径公差按照通用五金配件的装配标准设定，可直接适配标准规格的紧固螺丝，无需二次加工即可投入生产使用。
