FEIMAFE2013配套电机结构三维设计

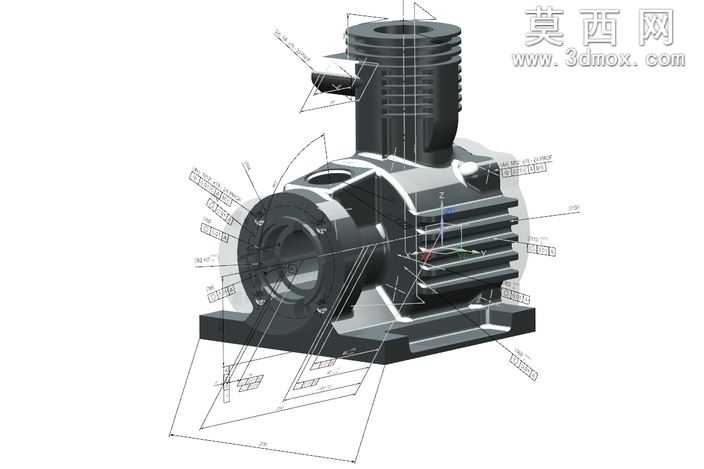

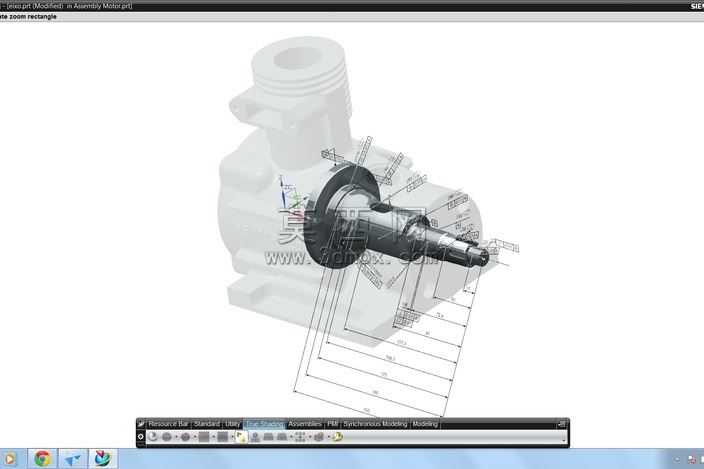

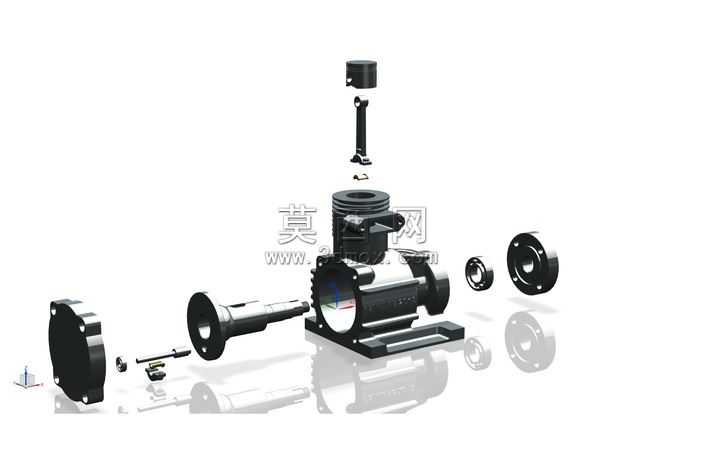

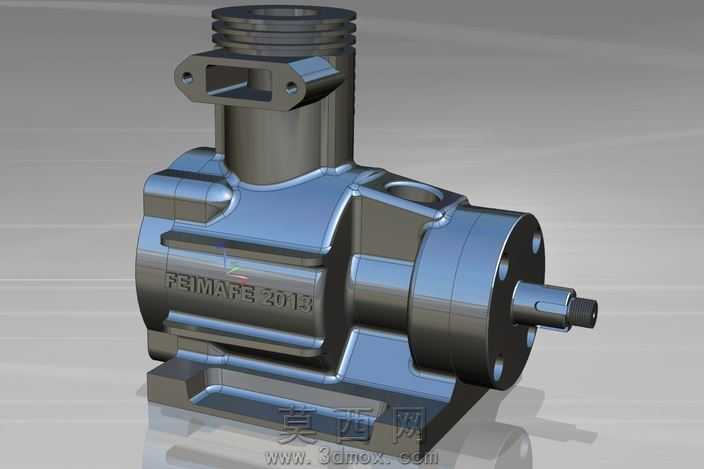

本模型为FEIMAFE2013项目配套的电机及其集成安装结构三维设计，建模过程严格遵循机械设计的尺寸规范与装配逻辑，依托三维建模软件完成全参数化构建，从电机本体的定子、转子、端盖等核心部件，到外围安装基座、防护壳体、定位连接件的每一处结构都做了精细化还原，所有配合面的公差预留、安装孔位的对位关系都完全符合实际机械装配要求。渲染阶段采用工业级写实材质方案，金属壳体赋予哑光磨砂铸铁材质，搭配细微的表面颗粒质感还原真实铸件的肌理，内部传动部件采用抛光金属材质体现加工面的光洁度，防护结构的深色漆面材质做了轻微的反光衰减处理，避免过度反光影响结构展示效果，场景光照采用柔和的漫反射环境光搭配定向主光源，既清晰呈现壳体剖切后的内部装配层次，也不会产生过强的阴影遮挡关键结构细节。模型采用半剖切的展示形式，将外部防护壳体做了剖视处理，能够直观呈现电机在整套设备舱内的安装位置、固定方式以及与周边传动组件的衔接关系，设计思路围绕项目的高集成度安装需求展开，在保证电机自身散热空间、安装维护便利性的前提下，最大化压缩设备整体的占用体积，所有部件的建模过程均采用PMI与GD&T标准进行尺寸与形位公差标注，确保模型能够直接对接后续的工程图导出、加工工艺编制环节，结构设计上充分考虑了电机运行时的减震需求，在安装基座与电机连接位置预留了减震垫的安装空间，壳体的导流结构也做了对应优化，兼顾运行稳定性与散热效率，整套模型的装配层级清晰，部件之间无干涉错位，能够完整呈现该动力单元的设计逻辑与结构特点。
