商用台式自动出料制冰设备结构设计

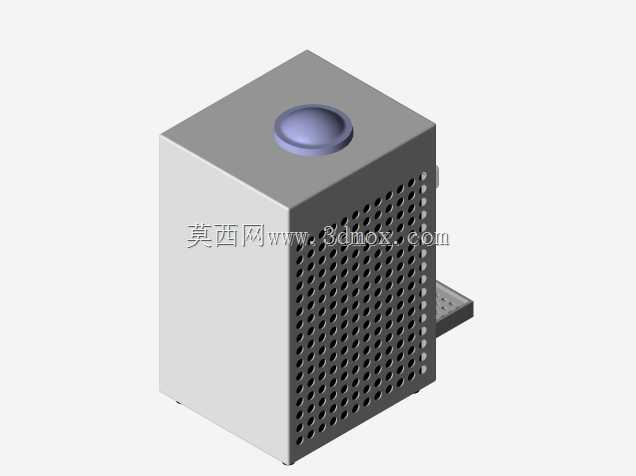

　　这款台式制冰设备的三维结构设计，首先锚定了小型餐饮门店、便利店水吧、自助快餐区这类空间局促但出冰需求稳定的应用场景，整体采用立式紧凑布局，将制冷压缩单元、冰仓存储区、出料控制机构、接水托盘全部整合在单台立式柜体内，无需额外外接配套组件，放置在标准操作台面即可完成部署，安装边界预留了后侧通风间隙与台面承重匹配要求，整机宽度控制在常规操作台可用进深范围内，不会占用过多操作空间。从功能实现逻辑来看，设备左侧壳体采用密集冲孔结构，并非装饰性设计，而是对应内部压缩制冷单元的散热风道，冲孔的孔径、排布密度都经过散热效率校核，既保证通风量满足连续制冰工况的散热需求，又能避免大尺寸杂物进入机壳内部触碰制冷管路。

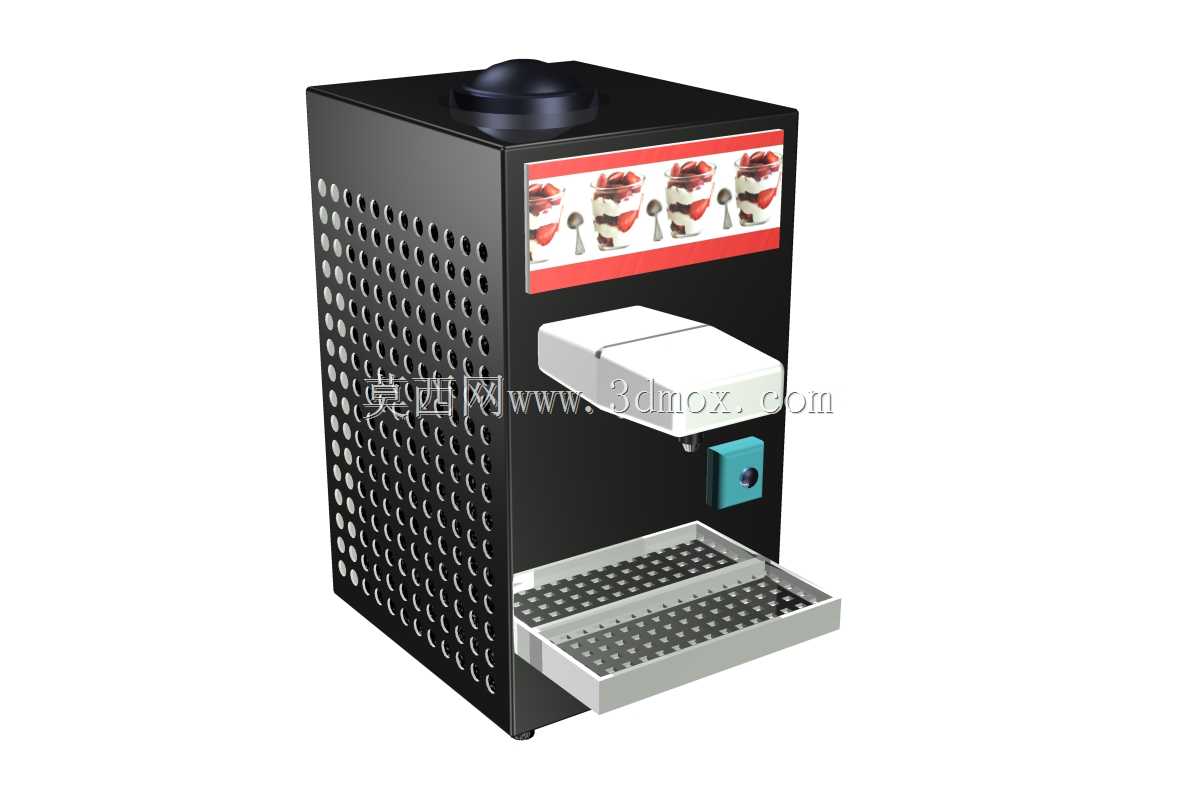

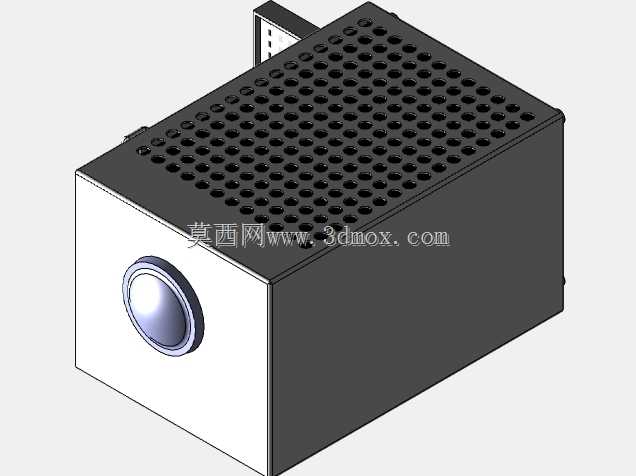

　　正面上方的装饰条区域预留了产品标识与出冰类型提示的安装位，下方倾斜布置的自动出料嘴搭配拨杆式控制结构，用户取冰时只需将容器放置在接水托盘上，触发控制结构即可自动出冰，无需手动掀开冰仓盖，减少冷量外泄的同时也避免手部直接接触冰仓内部造成卫生隐患。接水托盘采用抽拉式分体结构，表面布置密集沥水孔，承接出冰时滴落的融水，可单独抽出清理积水，托盘的抽拉行程做了限位设计，完全抽出时不会直接脱落，避免清洁时积水洒漏。顶部的圆形凸起结构为注水口与制冷管路的检修盖板，日常使用时可通过该位置完成补水操作，设备维护时拆开盖板即可快速对接内部管路与电路接口，无需拆解整个机壳。设计过程中针对各部件的装配间隙做了逐一校核，

　　制冷管路与外壳钣金之间预留了减震缓冲间隙，避免压缩机运行时的振动传递到外壳产生共振噪音，出料嘴的安装角度经过反复调整，保证出冰时冰块能准确落入下方容器，不会出现冰粒飞溅的情况，控制开关的触发力度设置在合理区间，既不会因为轻微触碰误出冰，也不会因为按压力度过大造成操作不便。设备的壳体采用钣金折弯拼接结构，各连接位的固定孔位在模型中都做了对位标注，生产时可直接根据三维结构完成钣金下料与折弯工序，减少现场配钻的工作量，内部制冷组件的安装支架也做了模块化设计，不同制冷功率的压缩机组可通过调整支架安装位适配同一款外壳，降低同系列不同规格产品的开模成本。
