工业用洛克压力表结构三维建模作品

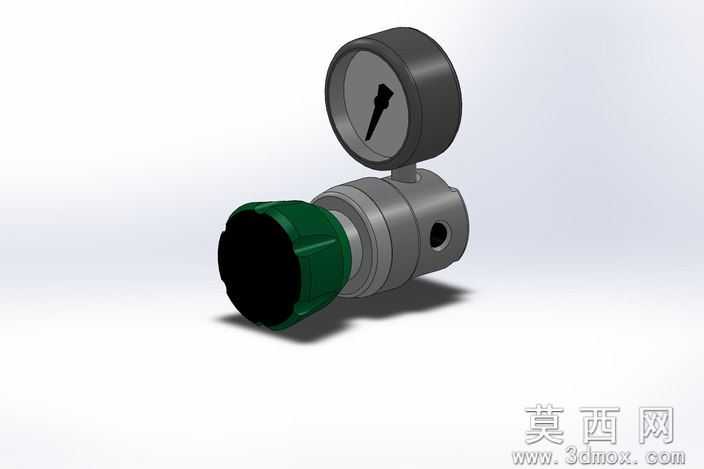

本作品为工业调压类洛克压力表的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械产品建模的规范逻辑，从结构拆解到细节还原均贴合实体产品的实际形态。建模初期先梳理产品的两大核心组成模块，即上方的压力显示表头与下方的调压阀体主体，先通过草图绘制勾勒各部件的截面轮廓，再借助旋转、拉伸、切除等基础特征命令完成主体结构的搭建，确保各部件的装配关系符合真实产品的同轴度、配合间隙要求。材质与渲染环节针对不同部件做了区分处理：表头的黑色防护外壳采用哑光硬质塑料材质参数，调整漫反射与粗糙度参数还原工业塑料的磨砂质感；表盘基底设置为浅灰白色哑光金属面，指针做深黑色金属质感处理，保证刻度区域的视觉辨识度；下方阀体主体采用银灰色金属材质，模拟铸铝或镀锌钢材的哑光金属质感，侧面的接口孔位做了内凹结构的细节还原，确保接口的尺寸比例与真实阀件一致；前端的绿色调节旋钮做了防滑纹理的细节刻画，旋钮边缘的凹凸齿状结构通过阵列特征完成建模，材质设置为深绿色硬质工程塑料，前端的黑色密封端盖做了亮面与哑光结合的质感处理，还原橡胶密封件的视觉特征。结构设计上严格还原洛克压力表的功能分区：表头与阀体通过铰接连接结构实现角度可调，建模时预留了转动配合的间隙，还原产品实际使用中可调整表头观测角度的功能特性；阀体侧面的压力输入接口做了通孔结构还原，阀体内部的腔体结构做了简化但符合流体通路逻辑的建模处理，避免外观完整但内部结构缺失的问题。渲染阶段采用柔和的影棚光源设置，主光源从侧上方打亮产品主体，辅助光源补充暗部细节，添加柔和的地面投影增强模型的立体感，背景采用浅灰白色渐变背景突出产品本身，最终渲染效果清晰展现各部件的形态、材质差异与装配关系，可用于工业产品展示、结构教学参考、装配模拟演示等场景，建模过程中所有特征均保留参数化编辑属性，可根据实际需求调整各部件的尺寸比例，适配不同规格的同类型产品改型设计。
