钣金件定位用拉舒焊接夹具结构

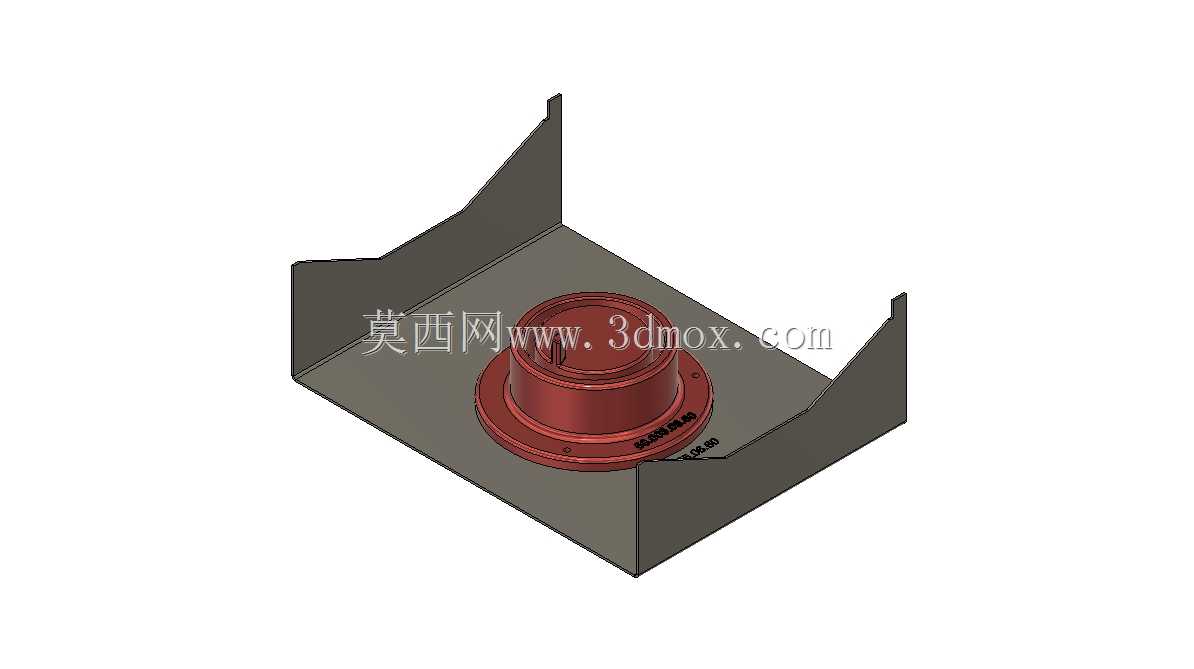

　　在结构件焊接加工场景中，这类夹具主要针对带法兰凸台的筒状零件与弯折钣金壳体的组焊工序设计，解决异形钣金件焊接过程中易移位、同轴度难保证的实际问题。日常生产里，弯折成型的U型钣金壳体在与中心筒状法兰座焊接时，常因为钣金件自身回弹、装夹受力不均出现焊缝偏移、中心座垂直度超差的问题，这套夹具通过型面贴合的定位逻辑，直接将钣金壳体的三个弯折内壁作为定位基准，不需要额外做复杂的侧向压紧结构，靠钣金件自身落位后的型面约束就能限制X、Y方向的窜动，中心的红色法兰定位座则采用台阶式止口设计，刚好嵌入筒状法兰座的内孔，同时端面贴合法兰的安装面，保证法兰座与钣金底板的垂直度控制在焊接工艺允许的公差范围内。从设计思路上看，

　　这套夹具没有采用复杂的气动或液压压紧结构，整体结构偏向手工焊接工位的快装快卸需求，钣金定位区域的挡边高度刚好匹配待焊钣金件的弯折高度，既不会因为挡边过高遮挡焊缝影响焊接操作，也不会因为挡边过低失去侧向定位作用，中心定位座的法兰边缘开设有多个安装孔位，对应待焊法兰座的连接孔，可通过快速插销实现待焊零件的预固定，避免焊接过程中热变形导致零件错位。安装边界方面，整套夹具的底板采用平整钢板作为基础，可直接固定在常规焊接工作台上，不需要额外定制专用安装基座，整体外轮廓尺寸适配小型手工焊接工位的操作空间，操作人员站在工位前可直接完成零件取放、焊缝焊接的全流程操作，不需要频繁调整站位。实际使用中，

　　这类夹具能大幅降低异形钣金与筒状法兰组焊的对位时间，不需要每次焊接前反复测量中心座的位置度，靠夹具的型面定位就能保证批量焊接件的尺寸一致性，减少后续校形的工作量，针对小批量多批次的结构件焊接生产，这类简易可靠的夹具比复杂的自动化焊接工装更具成本优势，维护也十分简便，定位面出现焊渣飞溅粘附时，只需要用角磨机简单打磨就能恢复定位精度，不需要更换精密定位元件。
