Ring60环形叠层柱式密封缓冲组件结构

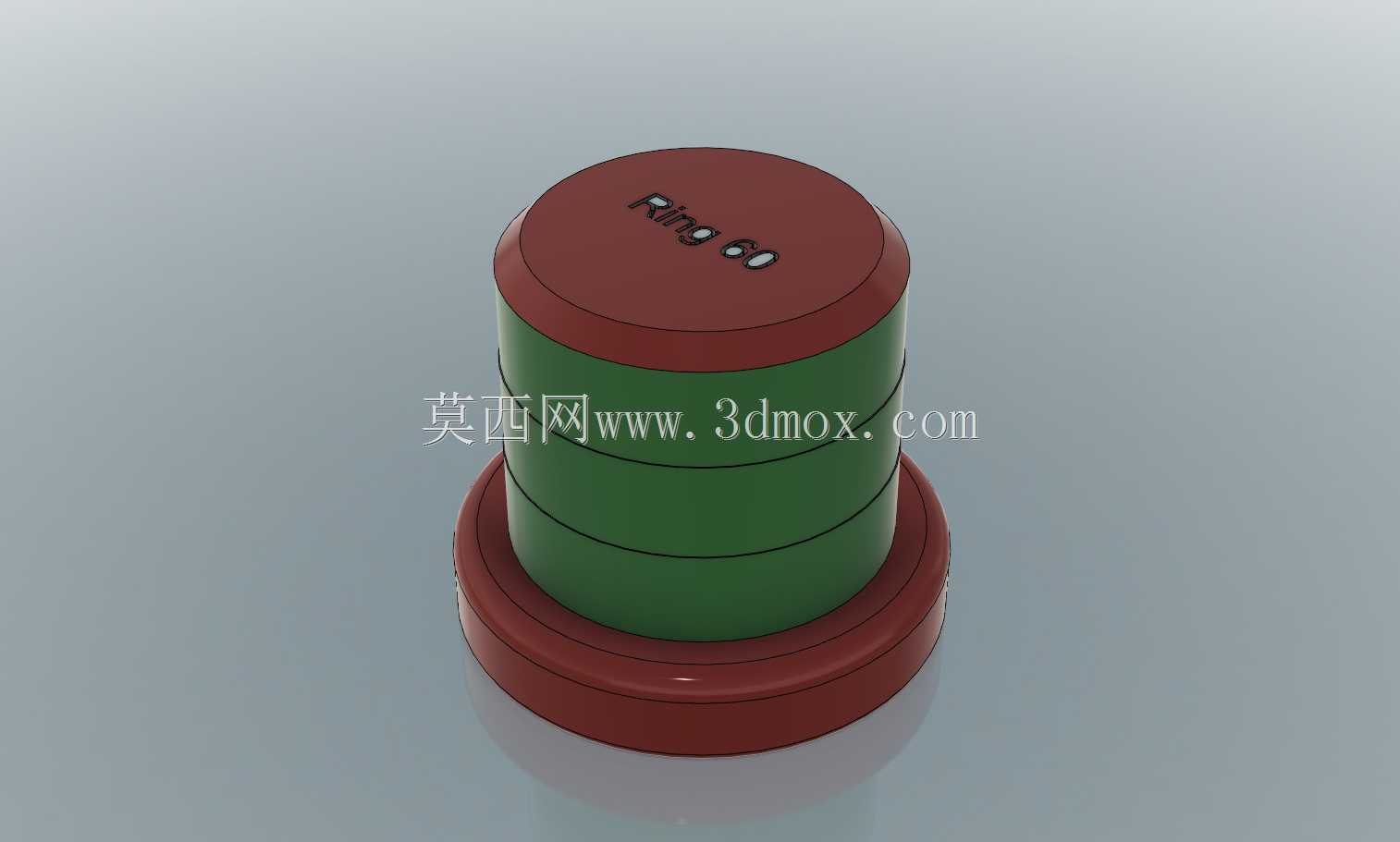

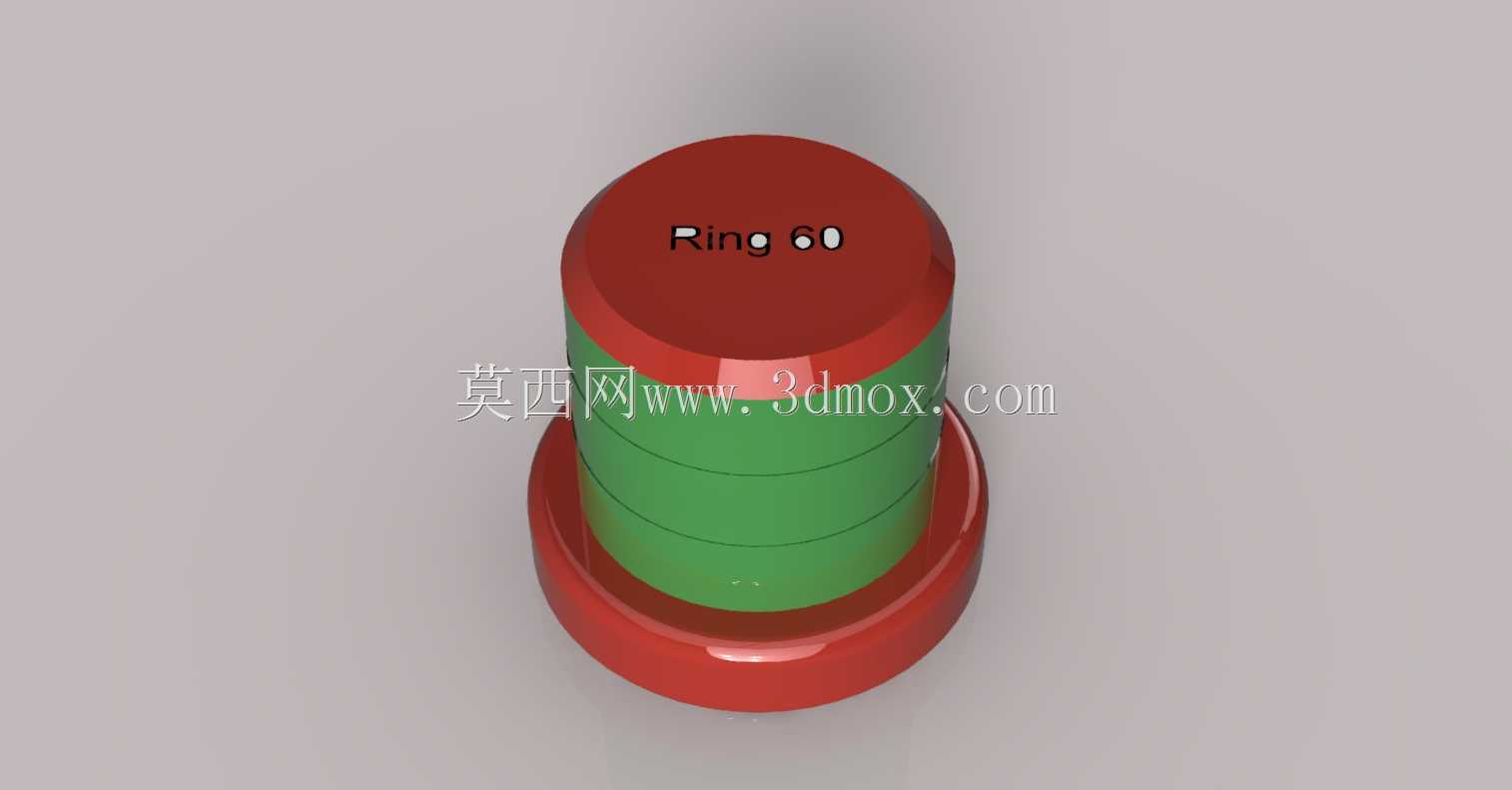

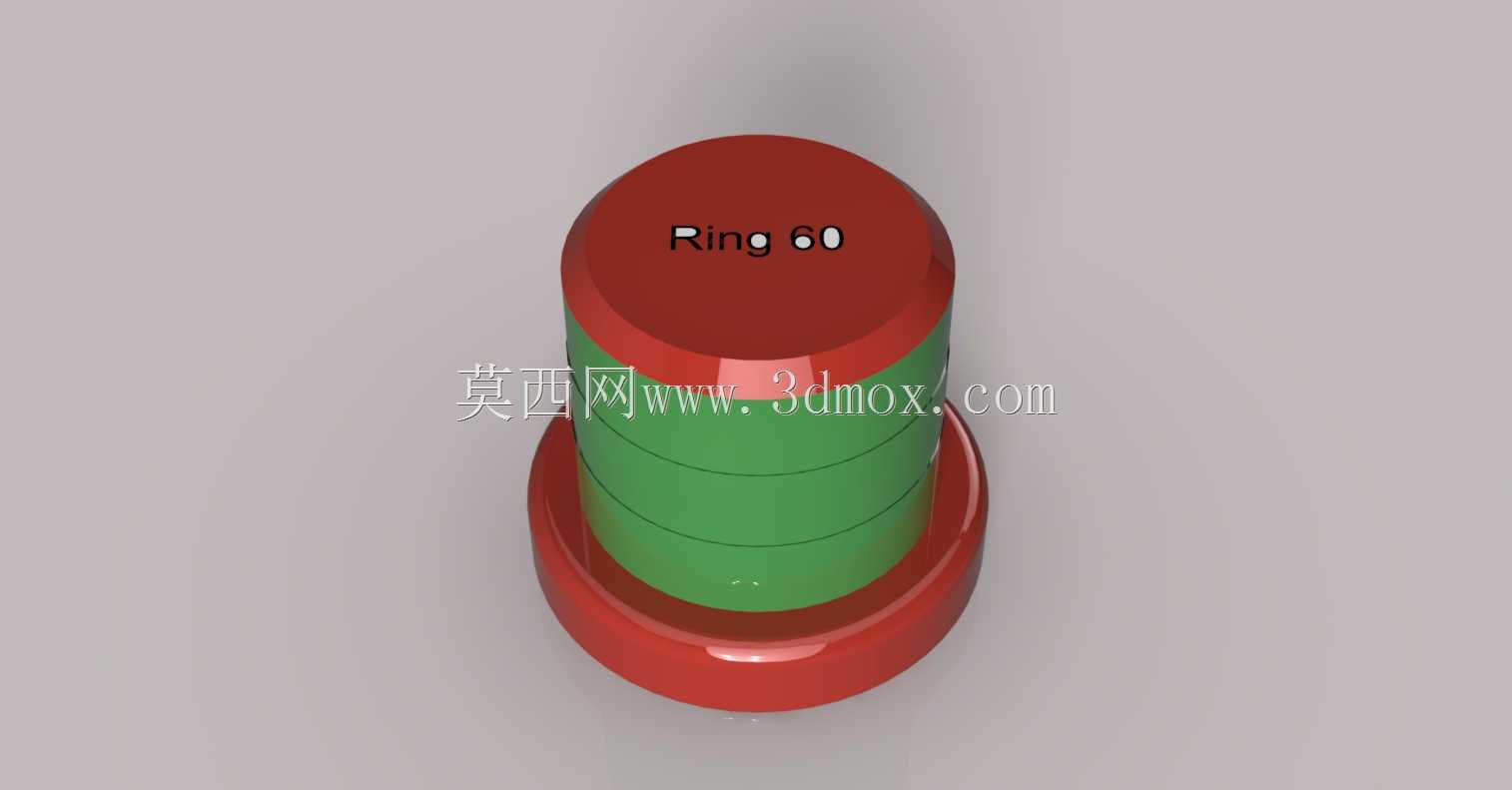

　　在液压气动回路、小型精密传动机构的装配场景中，这类叠层柱式密封缓冲结构常被用作行程末端的阻尼缓冲单元，也可作为小型静密封承压组件嵌入阀块、小型执行器的安装腔体内，承担介质阻隔、冲击动能吸收的核心作用。从结构设计逻辑来看，该组件采用上下对称的红褐色刚性端盖作为承载基体，端盖外缘做了圆弧过渡处理，既避免装配过程中锐边划伤安装腔内壁的密封涂层，也能在压装时引导组件自动对中，降低偏斜卡滞的概率。中间段三层绿色弹性体采用等厚度叠合设计，每层弹性体之间设置了微凸的定位环带，叠合后环带嵌入相邻层的对应凹槽内，既可以防止承压过程中各层弹性体发生径向错位，也能在层间形成多道密封阻隔线，相比单层等高度弹性体，叠层结构的压缩形变行程更大，

　　缓冲过程的刚度曲线更平缓，不会出现刚性冲击的拐点。上端盖顶面蚀刻的Ring60标识直接对应组件的适配安装腔直径规格，现场装配时无需额外测量即可快速匹配对应安装位，减少选型错配的概率。从安装边界来看，组件整体为同轴圆柱结构，最大外径与上下端盖的外缘直径保持一致，中间弹性段的外径略小于端盖外径，压装入腔后弹性体的径向膨胀量会被端盖限位，不会出现过度挤压导致的永久形变。组件总高度为叠层弹性体厚度加上下端盖的凸台定位高度，下端盖的凸台可直接卡入安装腔底部的定位沉孔内，无需额外设置紧固件即可完成轴向定位，装配工序更简洁。在实际工况适配中，这类结构可根据使用场景替换中间弹性体的材质，若用于油路缓冲可选用耐油丁腈橡胶材质，

　　若用于水汽管路密封可选用三元乙丙材质，上下端盖则采用硬质工程塑料或粉末冶金件，兼顾结构强度与轻量化需求。设计过程中需要重点控制各层弹性体的厚度公差，若单层厚度偏差超过0.1mm，叠合后总高度的累积偏差会导致组件压装后预紧力不符合设计要求，要么缓冲行程不足，要么密封比压不够出现介质泄漏。同时端盖与弹性体的结合面采用硫化粘接工艺处理，避免长期往复压缩过程中弹性体与端盖脱层分离，延长组件的整体使用寿命。在小型自动化设备的直线模组末端、小型气缸的行程端、微型液压阀的内腔密封位，这类叠层柱式组件都能凭借紧凑的结构、稳定的缓冲密封性能，替代传统的弹簧加密封圈的组合结构，减少装配零件数量，缩小安装空间占用。
