带气嘴环形管路接头结构设计

　　在气动输送、低压流体管路布设场景里，这类带气嘴的环形管路构件常被用在管路分支、介质导流的节点位置，区别于普通直通接头，环形的主体结构能够在有限安装空间内完成管路的转向衔接，同时侧置的气嘴结构可直接接入气压检测、支路供气或是泄压通路，无需额外加装三通转接件，能有效减少管路连接点的泄漏风险。从实际使用场景来看，这类构件常见于小型气动设备的内部气路排布、实验室低压流体试验台的管路搭建，还有部分民用给排水的支路改造场景中，因为整体结构紧凑，在安装空间局促、管路需要贴附设备壳体排布的工况下，相比常规直角接头加外接气嘴的组合方案，能节省至少三分之一的安装占位。设计这类构件时，首先要考虑主体环管的通径匹配性，

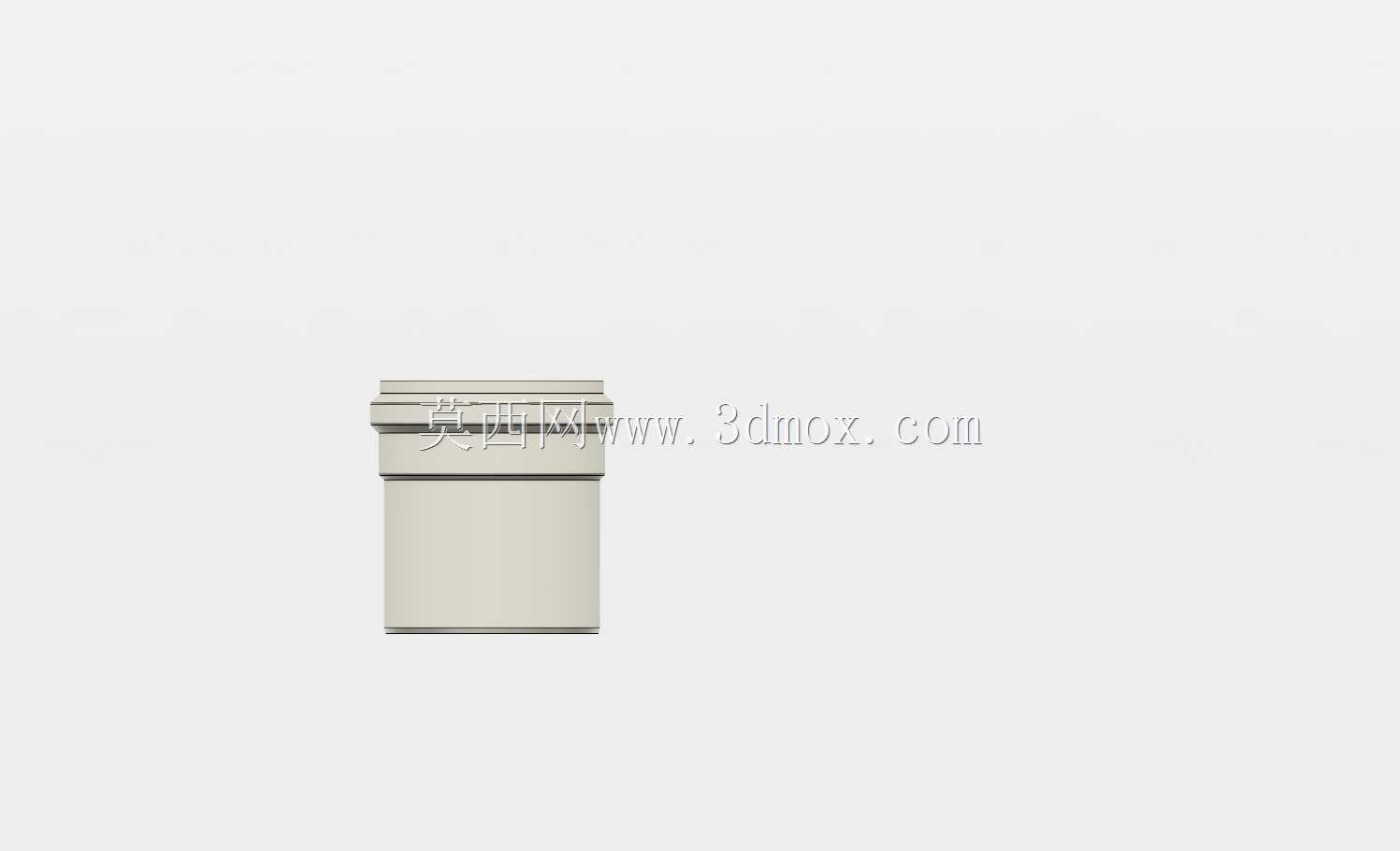

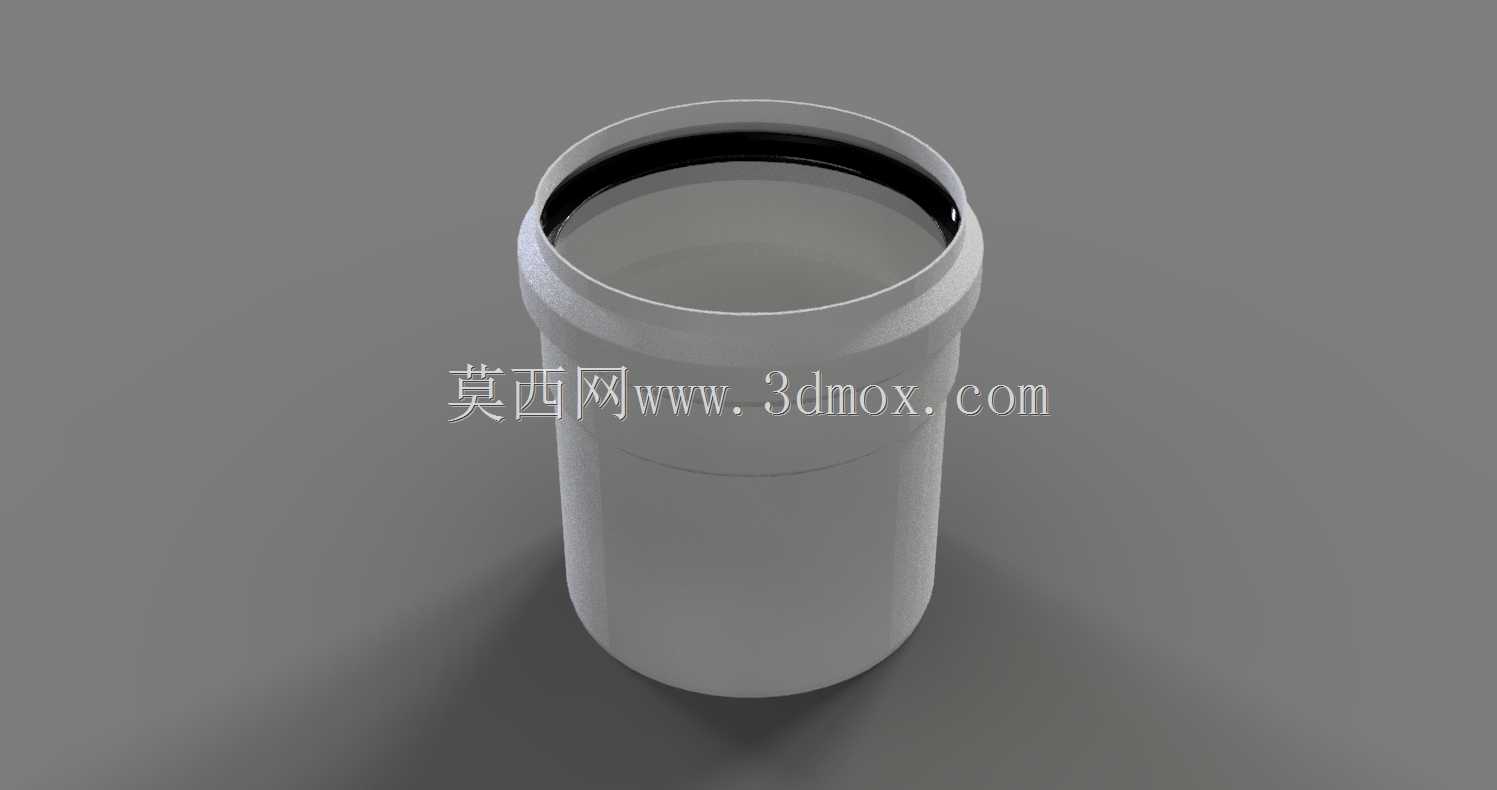

　　主体段的内径要和对接的主流管路通径保持一致，避免通径突变造成的流体压损，气嘴段的通径则根据支路的流量需求单独设定，通常气嘴通径小于主体通径，满足支路小流量供气或是测压的需求即可。结构上主体采用阶梯式的插接端设计，上端的多层环形凸缘是用来配合管路卡箍或是快插接头的锁紧结构，安装时将对接管路套入凸缘段后，卡箍卡在凸缘的凹槽位置就能实现轴向锁紧，防止管路受压力冲击脱落；下端的直筒段为插入导向段，外壁做了轻微的拔模斜度，方便装配时快速插入对接管路内部，同时直筒段的外径公差控制在过渡配合区间，既保证插接时的顺畅度，又能避免配合间隙过大造成的介质渗漏。气嘴与环管主体的衔接位置做了圆弧过渡处理，没有直角应力集中结构，在承受管路内压波动时，

　　衔接位置的应力分布更均匀，不会因为长期压力交变出现焊缝开裂或是结构破损的问题。安装边界方面，这类构件的轴向安装长度要匹配对接管路的套接深度需求，通常上端凸缘段的长度要满足卡箍的最小安装宽度，下端直筒段的插入深度不小于管路通径的1.5倍，保证插接后的连接强度；径向尺寸上，气嘴的外伸长度要考虑周边部件的干涉问题，装配时气嘴的朝向可根据实际布管需求调整，只要保证气嘴接口处有足够的空间接入气管或是检测仪表即可，不需要额外预留过大的操作空间。实际建模过程中，要重点关注凸缘处的尺寸精度，每道凸缘的外径差要控制在合理范围，既要保证卡箍卡入后有足够的锁紧力，又不能因为凸缘过高造成管路套接困难；气嘴的接口端要做标准化的尺寸设计，

　　匹配通用的快插气管接头规格，不需要定制专用连接件就能完成装配，降低现场安装的配件成本。另外，构件的内壁要做光滑处理，没有凸起或是毛刺，避免流体流经时产生紊流，尤其是在输送带有微小颗粒的气固混合介质时，光滑内壁能减少颗粒沉积，降低管路堵塞的概率。
