异形法兰式密封端盖三维结构设计

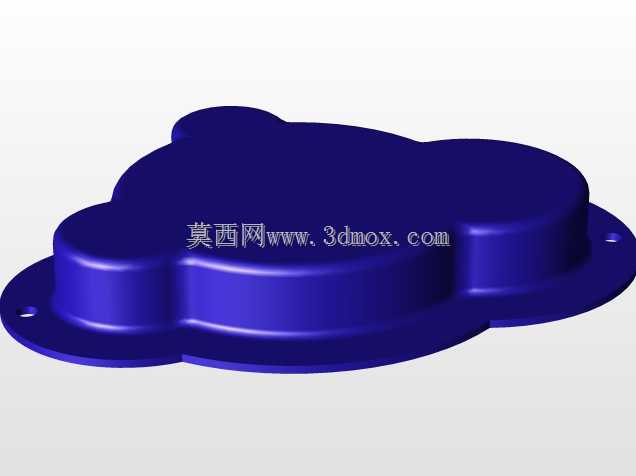

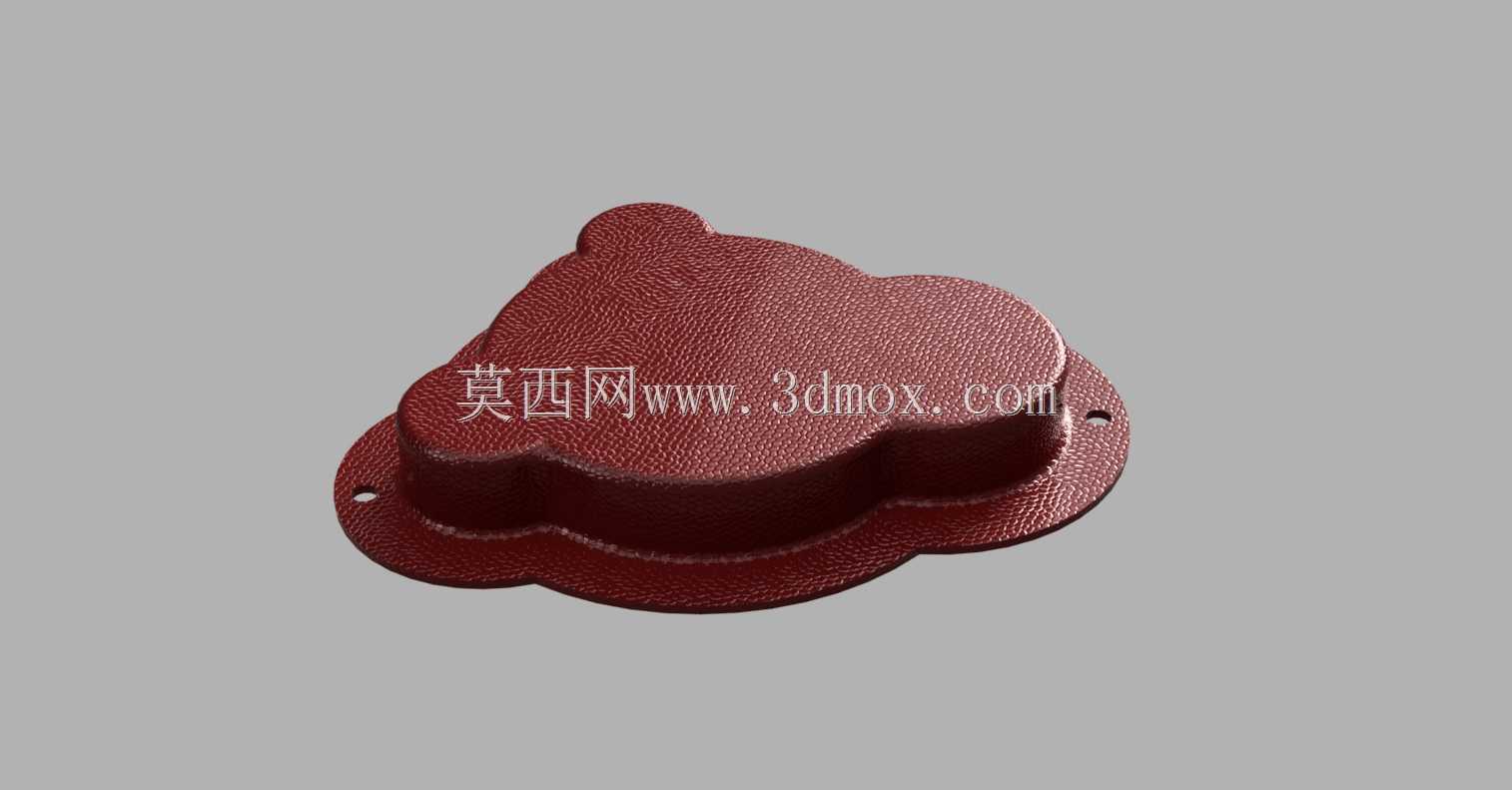

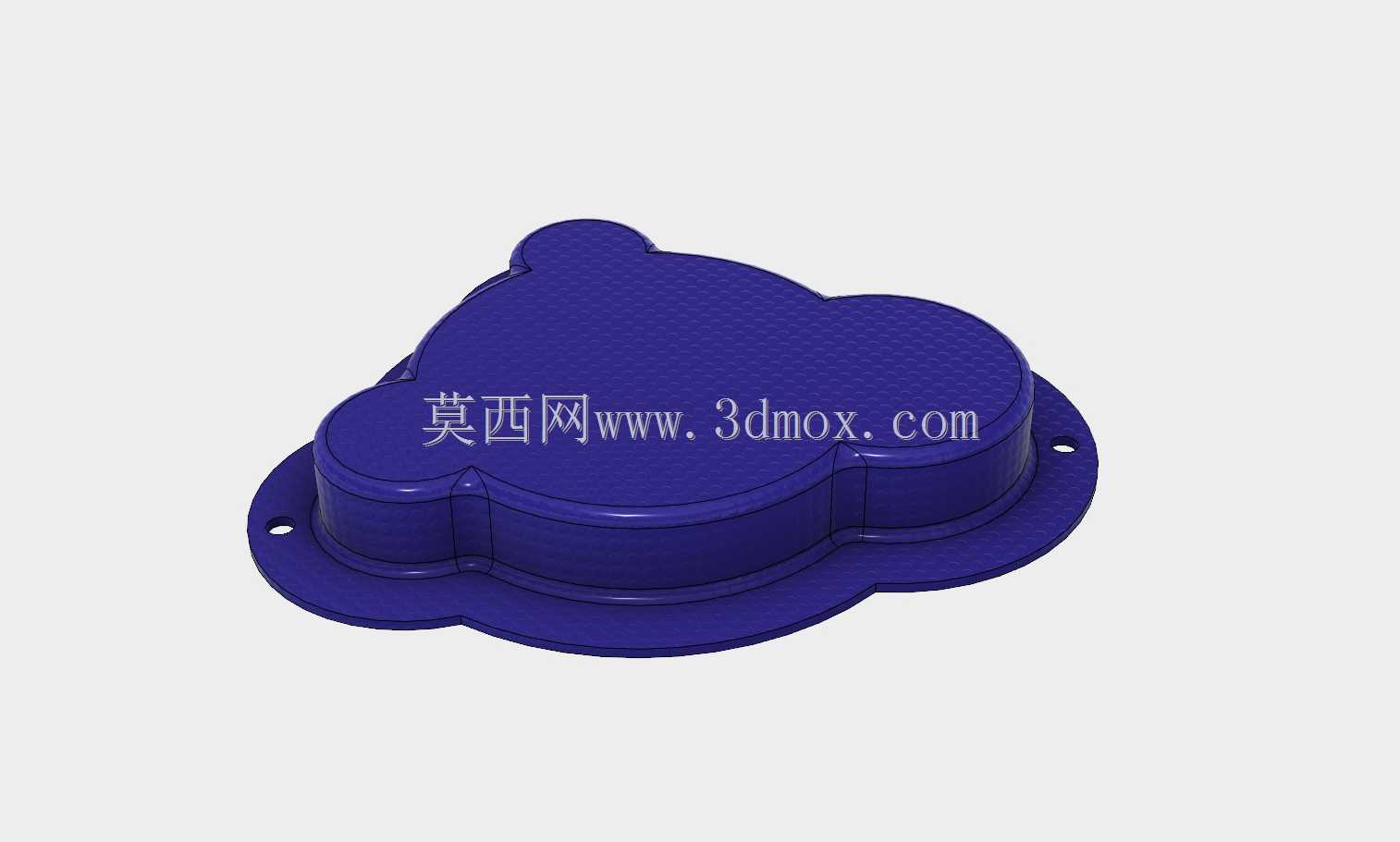

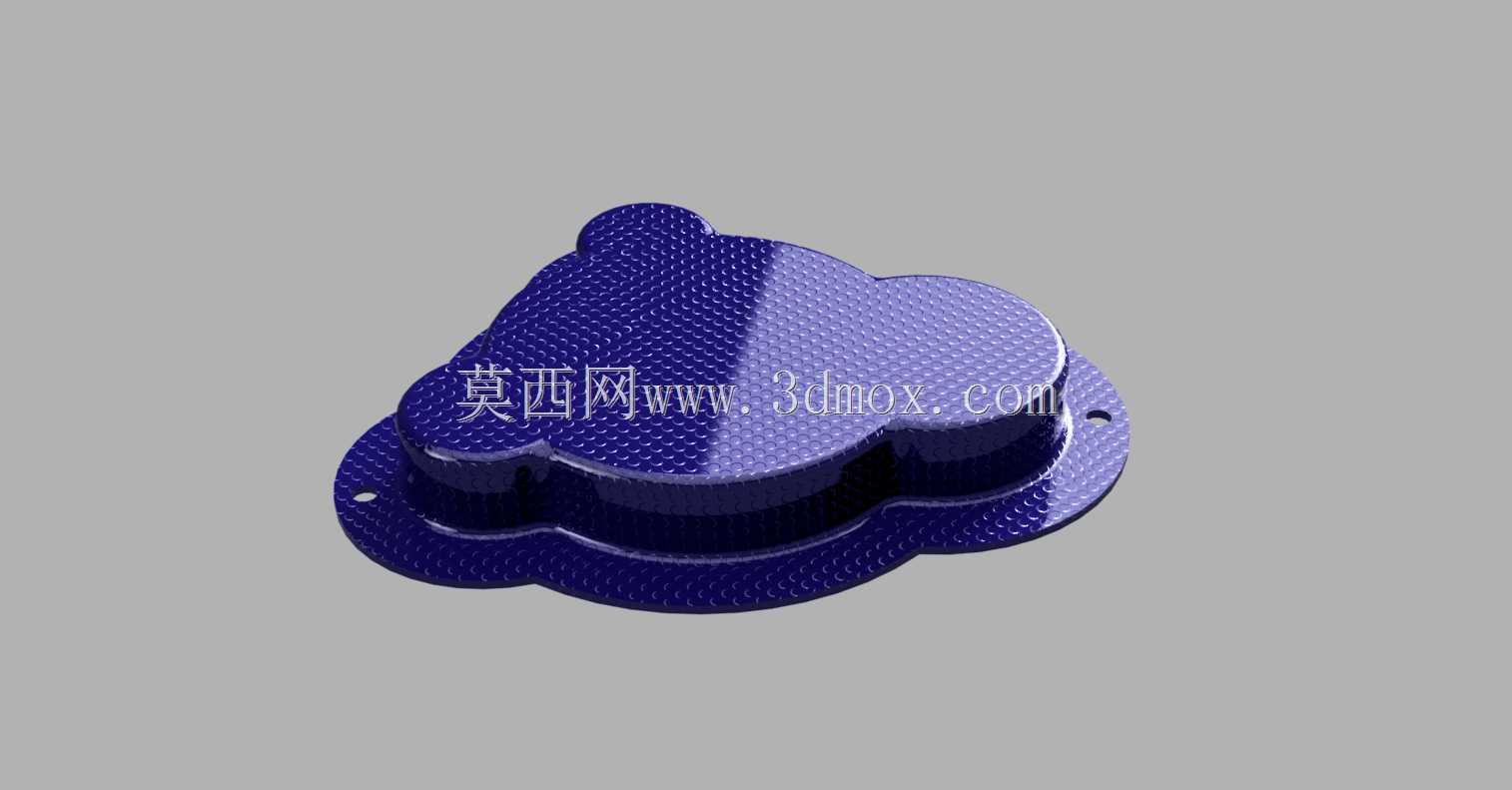

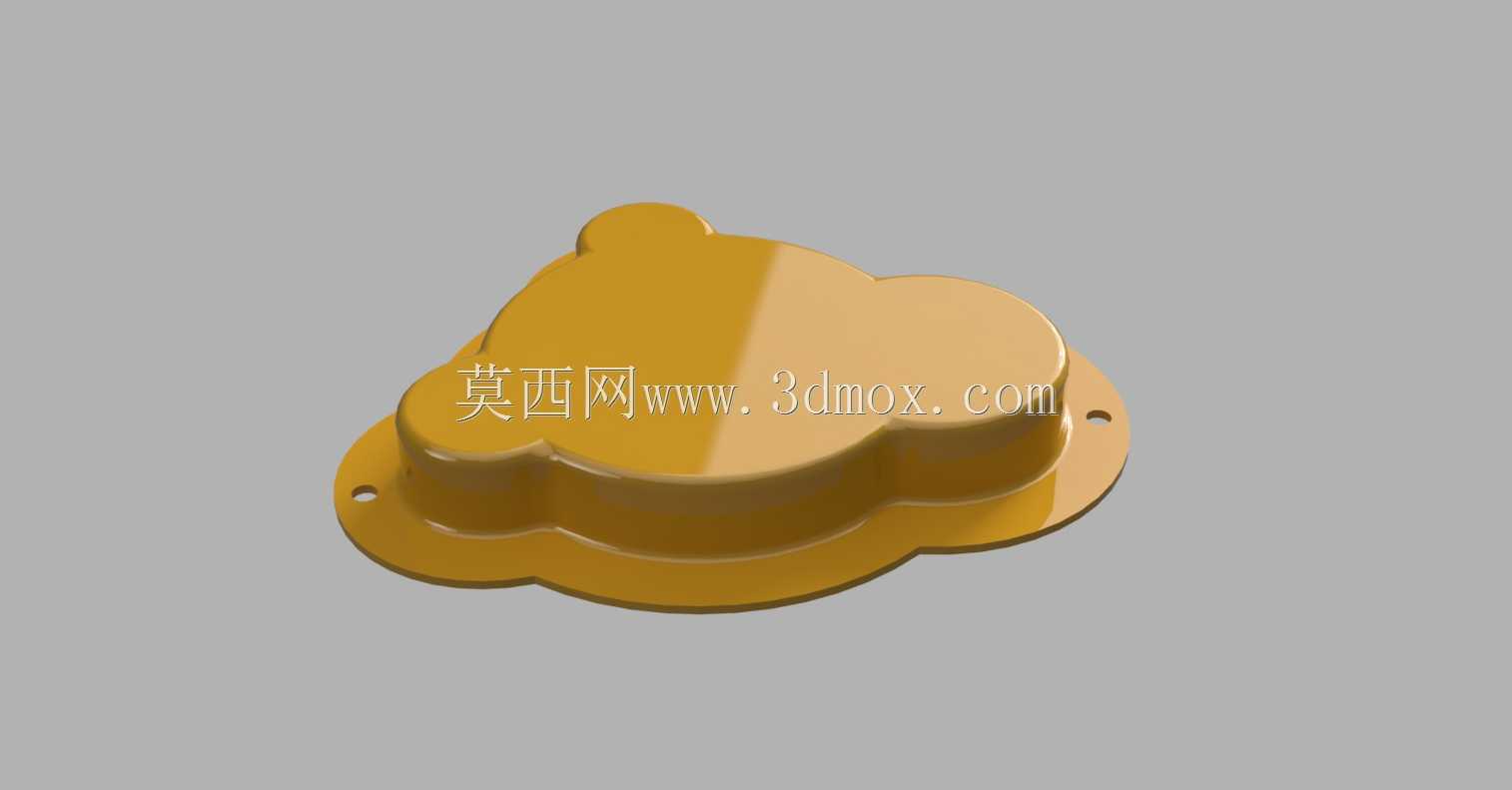

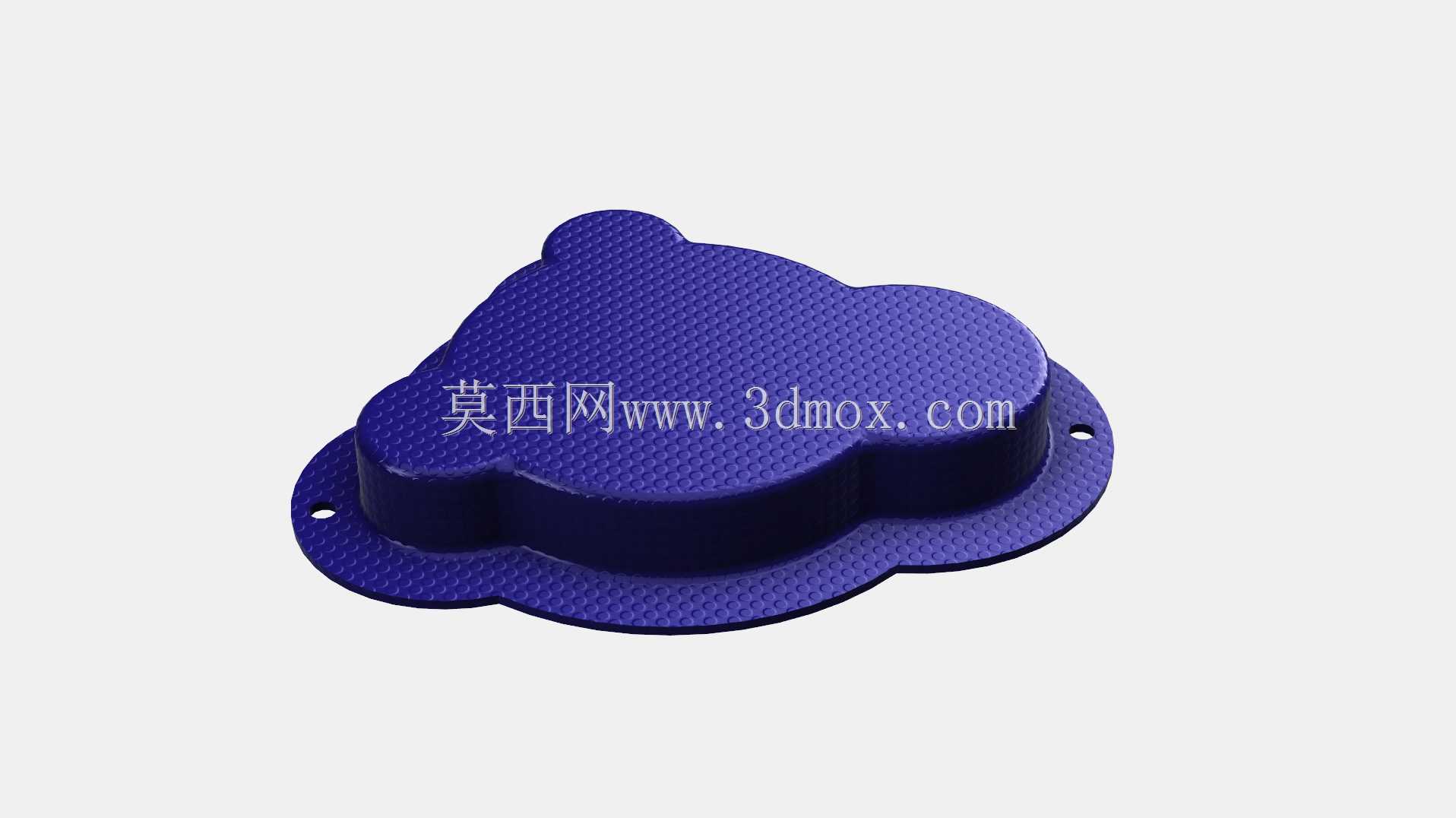

　　这款异形轮廓的带安装边端盖结构，在小型流体管路末端防护、桌面小型设备腔体密封、文创类定制化设备外壳封装场景中有着较高的适配性，区别于常规圆形、方形标准端盖，其非对称的云朵状外轮廓，能够匹配特殊造型的设备腔体开口，在满足密封防护核心功能的同时，兼顾设备外观的一体化设计需求。从结构设计逻辑来看，主体采用带翻边的凹腔式结构，凹腔深度根据腔体内部凸出元件的避让尺寸做匹配设计，翻边位置做了等厚度的圆角过渡，避免注塑或机加工过程中出现应力集中导致的变形开裂问题，边缘延伸出的带安装孔法兰边，安装孔位沿轮廓非等距分布，每个孔位的位置都对应腔体开口周边的安装螺柱位置，安装时可通过沉头螺丝实现端盖与腔体的紧密贴合，法兰边与主体衔接处做了0.

　　5mm的密封槽预留，可适配O型密封圈或者泡棉密封胶条，满足IP54级别的防尘防泼溅防护需求。在实际选型适配过程中，需要重点关注几个安装边界尺寸：首先是凹腔的内部净空尺寸，要确保腔体内部的电路板、小型管路接头或者凸出结构件不会与端盖内壁发生干涉，尤其是轮廓凸起位置的内部深度，需要逐一核对对应位置的腔体内部元件高度；其次是法兰边安装孔的中心距尺寸，要与设备腔体上的安装螺柱位置完全匹配，孔位直径比选用的螺丝直径大0.2mm，预留装配公差，避免安装时出现孔位错位无法锁附的问题；最后是端盖的整体外轮廓尺寸，要确保安装后不会超出设备外壳的整体边界，与周边相邻结构件保留至少0.3mm的装配间隙，避免温度变化导致的热胀冷缩引发结构干涉。

　　这类异形端盖在小批量定制设备、文创类机电产品、小型桌面实验装置中应用较多，设计时没有沿用标准件的对称结构，而是根据设备整体的外观造型做轮廓适配，在保证密封、防护、安装固定这些核心功能的前提下，让端盖成为设备外观造型的一部分，不需要额外加装装饰外罩，减少整机的零件数量，降低装配复杂度。结构建模过程中，所有的转角位置都做了R2以上的圆角处理，一方面是减少加工过程中的应力集中，提升零件的结构强度，另一方面也能避免尖锐边角带来的装配划伤风险，法兰边的厚度根据端盖的整体尺寸做匹配，整体尺寸在100mm级别的端盖，法兰边厚度设置为2.5mm即可满足螺丝锁附时的强度需求，不会出现锁附时法兰边断裂变形的问题，凹腔侧壁的厚度保持均匀，避免注塑成型时出现缩痕、翘曲等成型缺陷，如果采用3D打印加工，均匀的壁厚也能减少打印过程中的支撑用量，提升打印成型的成功率，降低后期打磨处理的工作量。
