蛋形透明罩烟灰缸结构设计

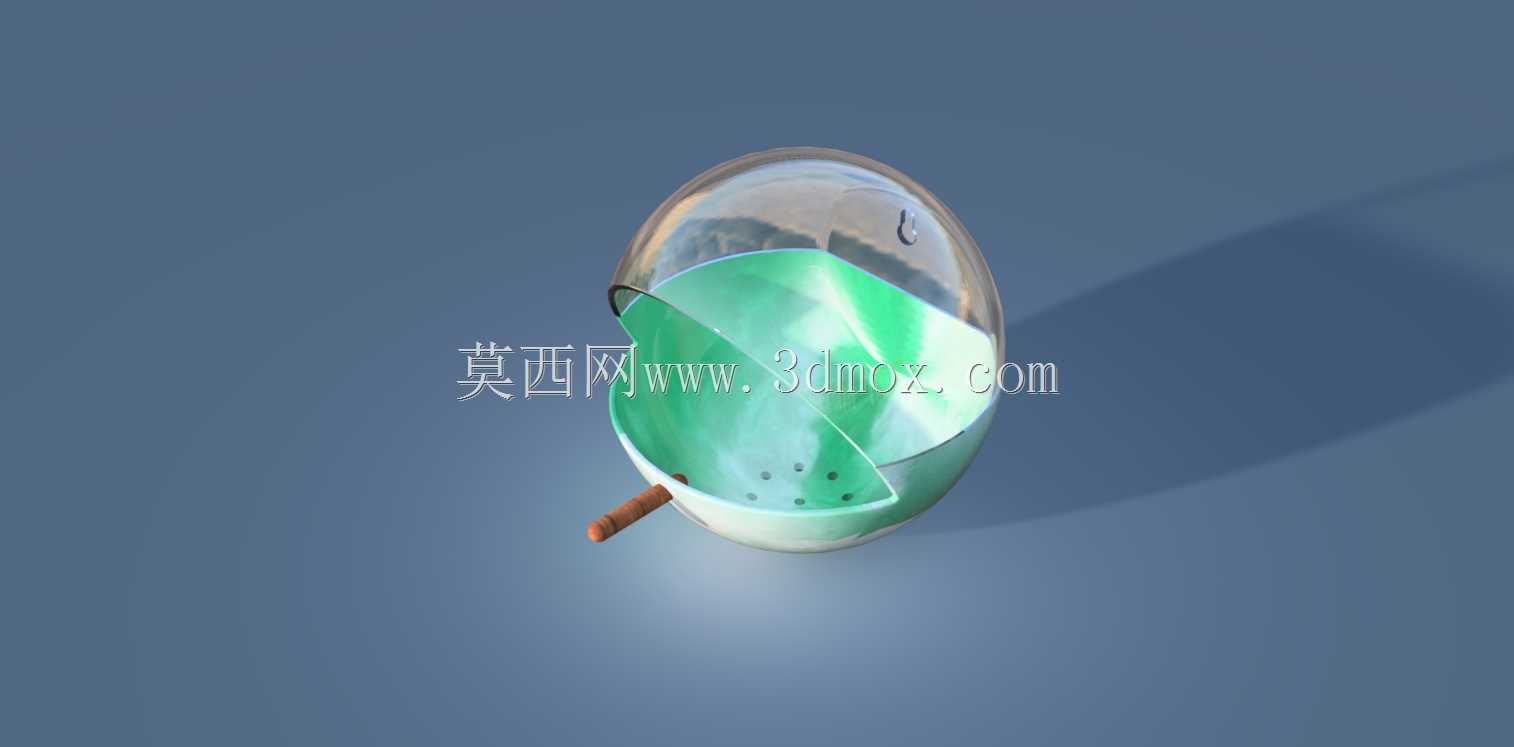

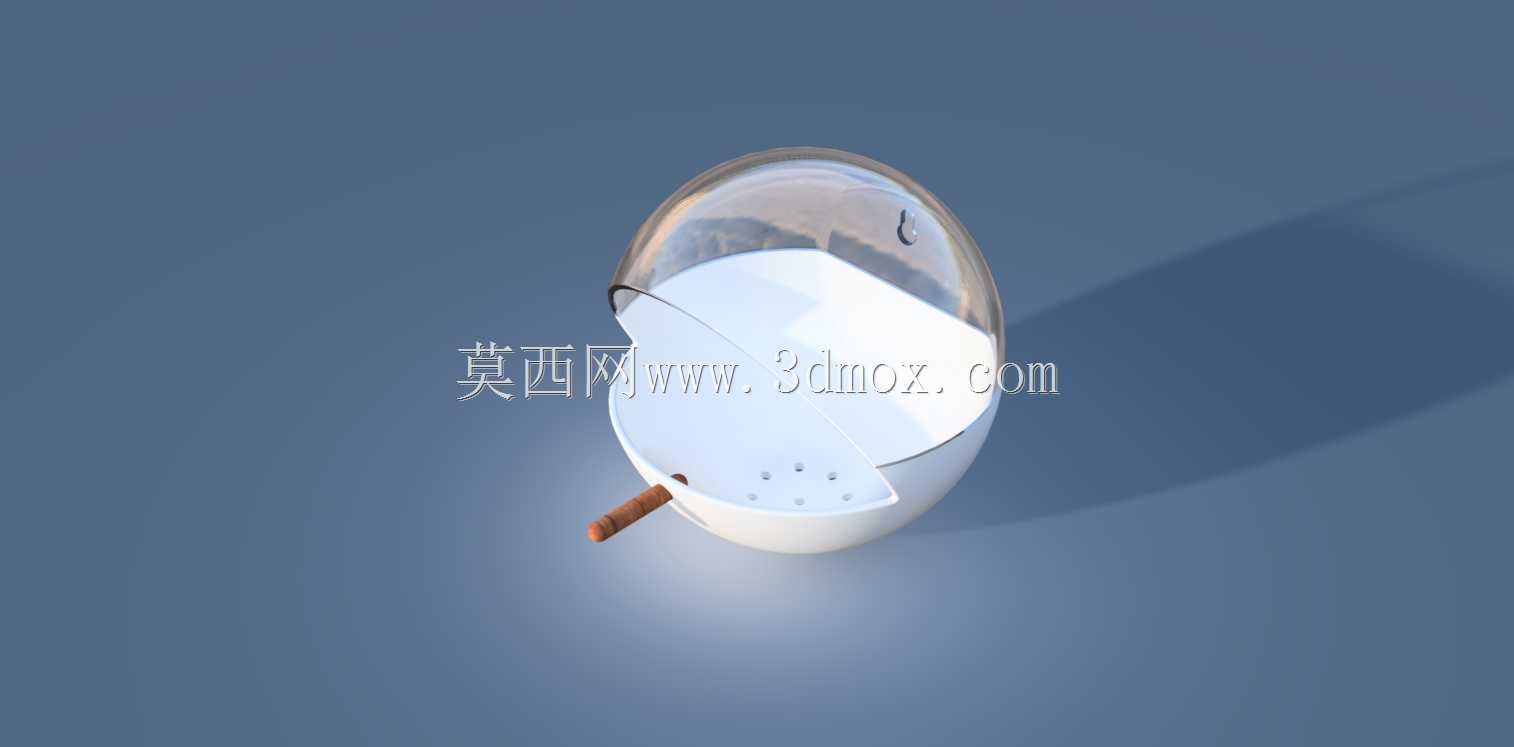

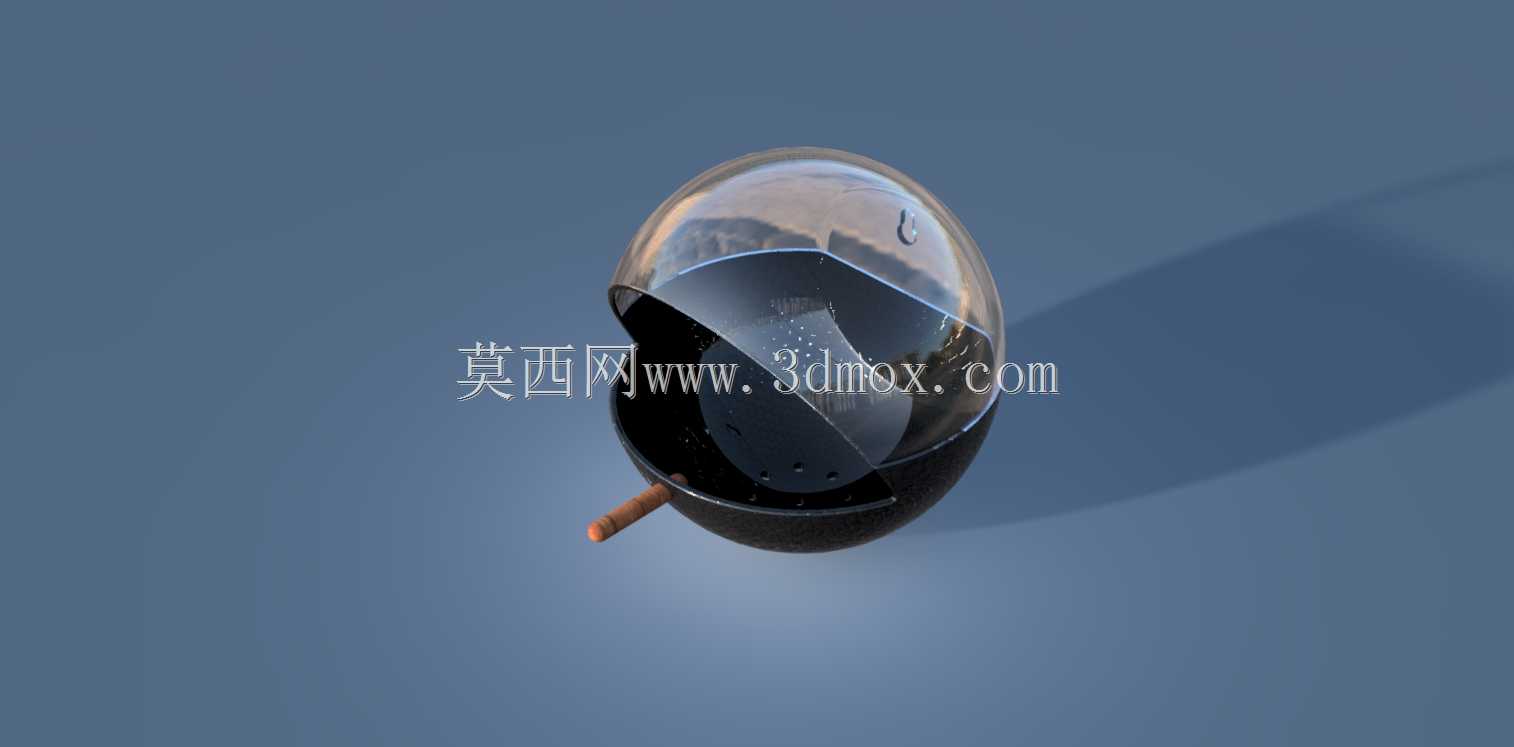

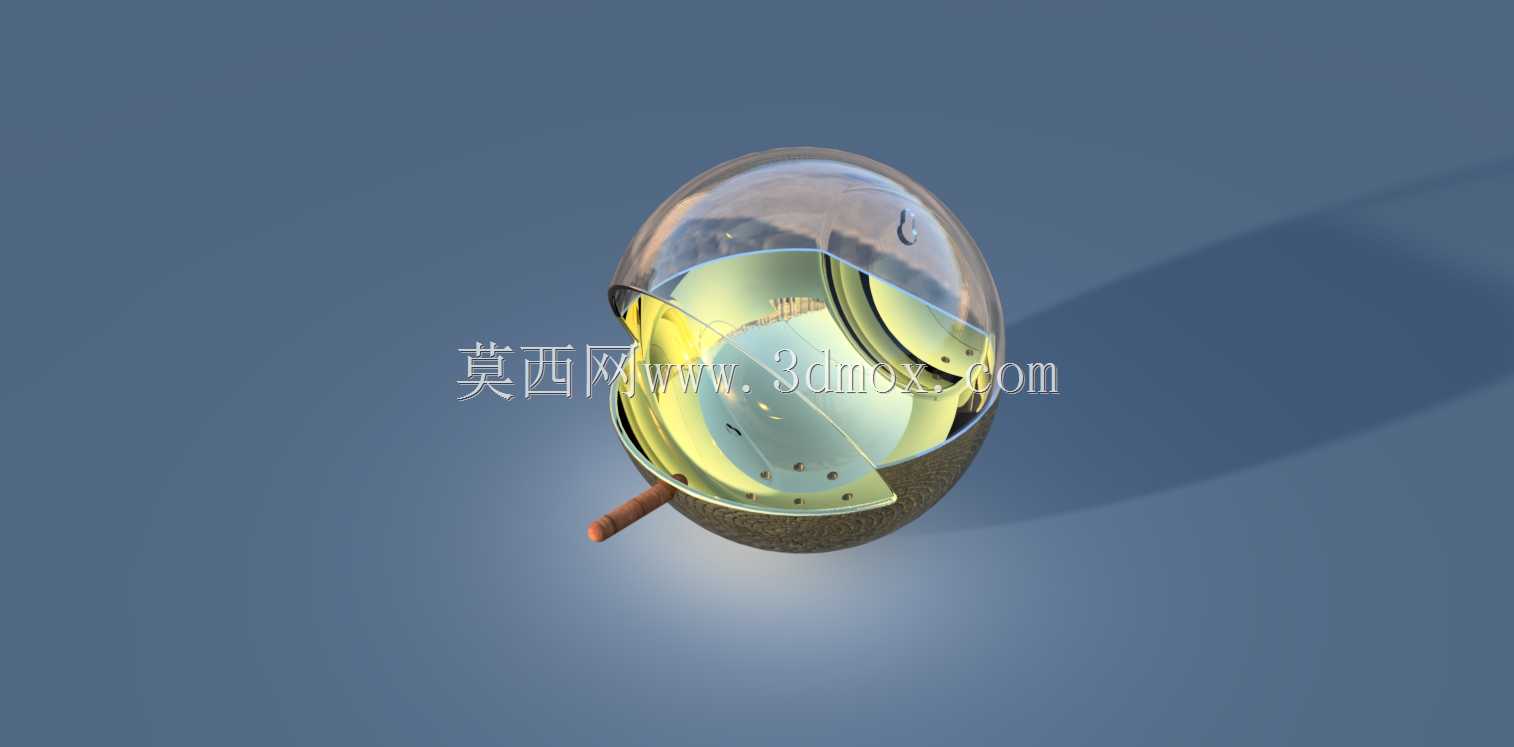

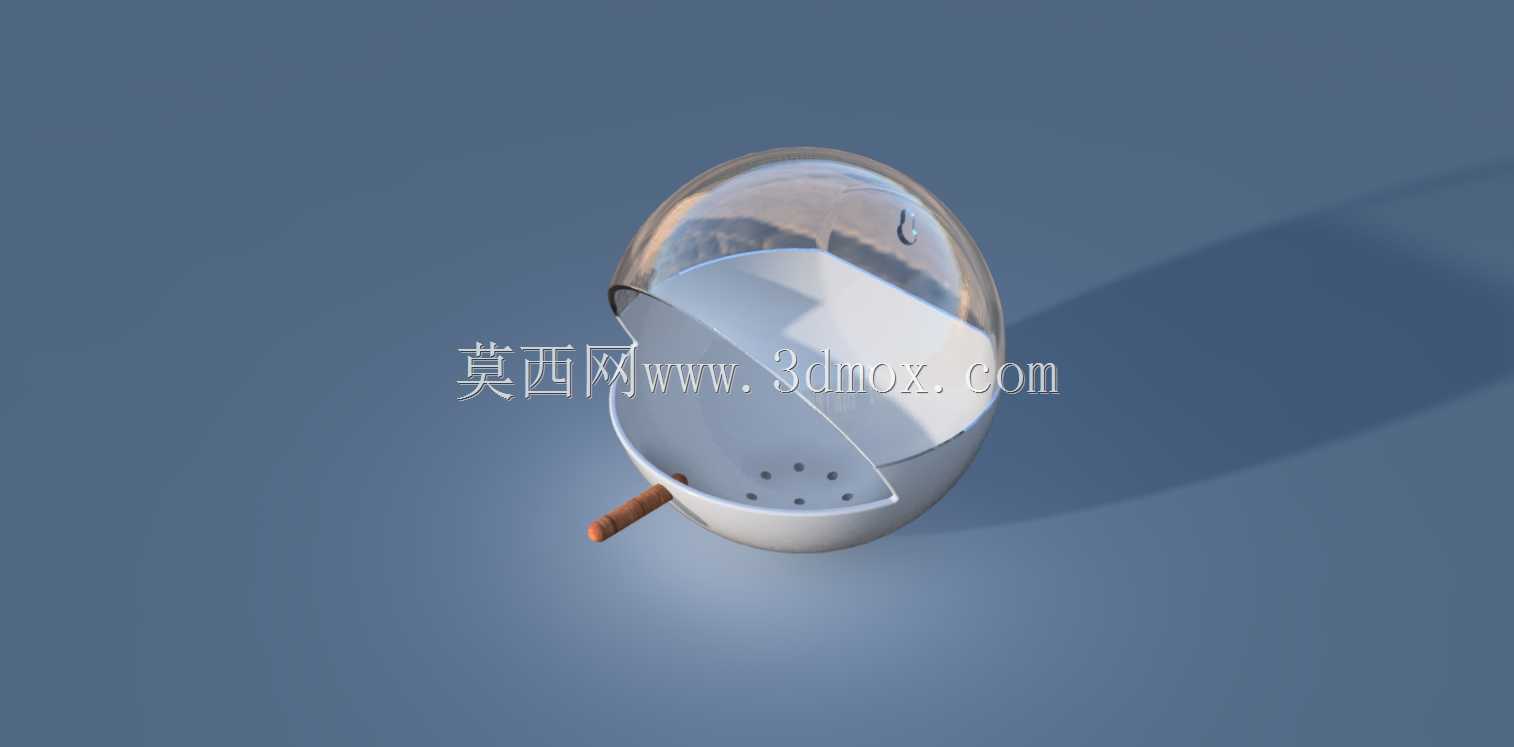

　　这款蛋形带透明罩的烟灰缸，核心应用场景覆盖室内办公桌面、家居客厅茶几、休闲洽谈区台面等日常吸烟场景，区别于传统敞口烟灰缸的核心功能点，是通过上半部分的弧形透明罩形成半封闭容纳空间，能有效阻挡空调气流、人员走动带起的气流吹散缸内烟灰，避免烟灰飘散污染桌面与周边环境，同时透明罩不会完全遮挡视线，使用者可清晰观察缸内烟灰存量，及时进行清理。从结构设计逻辑来看，整体采用上下分体的蛋形轮廓，下半部分为实心盛灰腔体，腔体内部做了浅弧面过渡，没有清洁死角，擦拭清理时不会残留烟垢，腔体边缘设置了内凹的烟支搁置槽，槽位做了圆角打磨，可适配常规直径的卷烟搁置，烟支燃烧端朝向腔体内部，避免烟头滑落至缸外；上半部分的透明罩与下半部分腔体采用止口配合结构，

　　配合间隙控制在0.2mm以内，既可以轻松拿起透明罩倾倒烟灰，又能保证日常放置时罩体不会轻易滑落，罩体顶部做了微弧收边，没有尖锐棱角，拿取时不会划伤手部。从安装与摆放边界来看，整体最大外轮廓直径控制在100mm左右，总高度约130mm，摆放时仅占用极小的桌面空间，底部做了3mm厚度的平底结构，可平稳放置在玻璃、木质、石材等各类光滑桌面，不会出现晃动侧翻的情况，即使受到轻微的桌面碰撞，重心集中在下部的盛灰腔体，也能保证整体结构稳定，不会倾洒缸内烟灰。设计过程中针对透明罩的透光性做了结构优化，罩体采用均匀壁厚设计，壁厚控制在2mm，既保证了足够的结构强度，日常拿取不会出现变形碎裂，又能保证通透的视觉效果，

　　不会因为壁厚不均产生光影折射影响外观；盛灰腔体的内壁做了哑光处理，减少烟垢附着的附着力，长期使用后也不会出现明显的污渍残留痕迹，烟支搁置槽的位置做了下沉3mm的设计，烟支放置后不会滚动移位，燃烧的烟头不会接触到透明罩壁，避免高温烫损透明罩表面。
