极简开放式单轴负载运输拖车设计

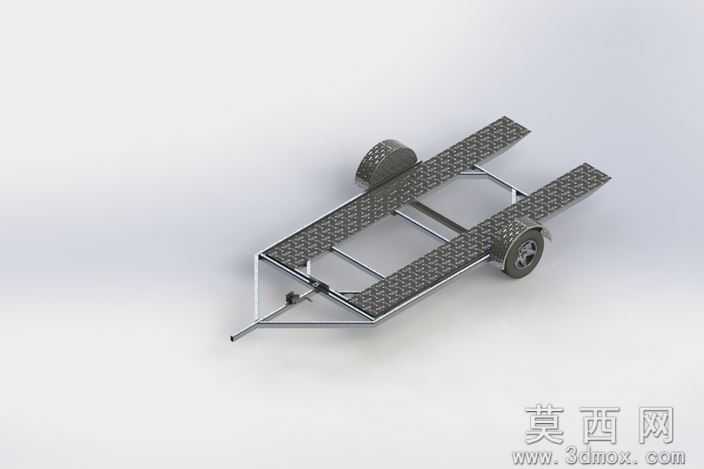

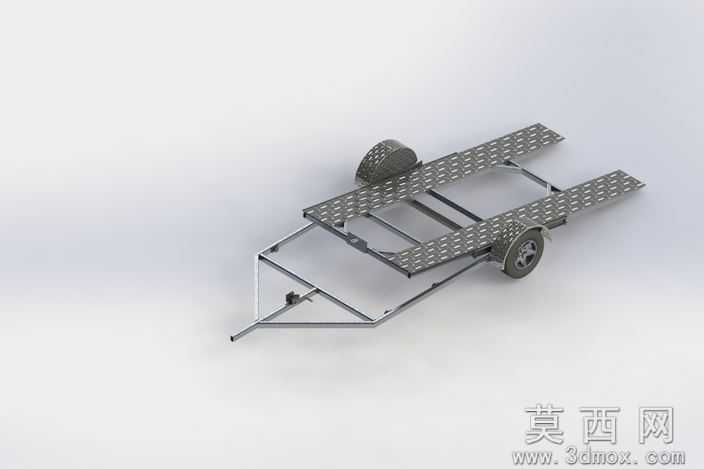

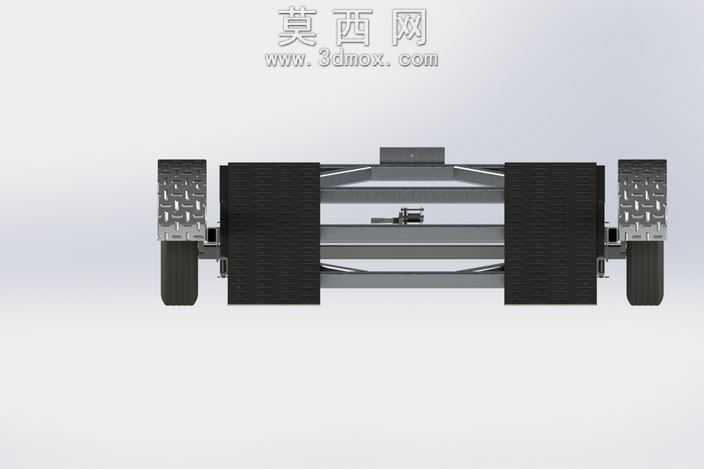

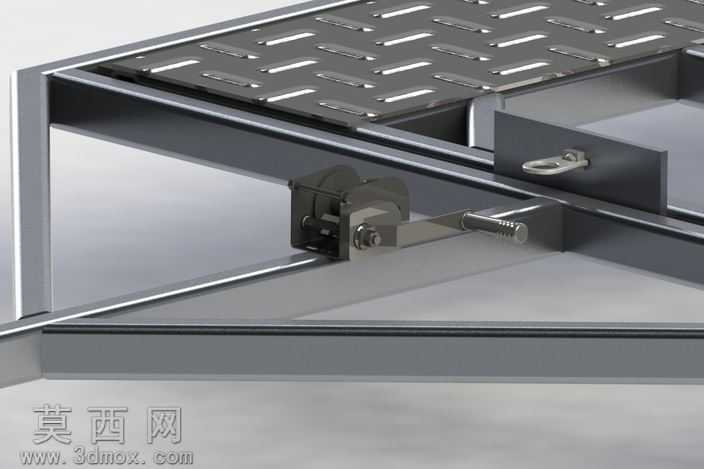

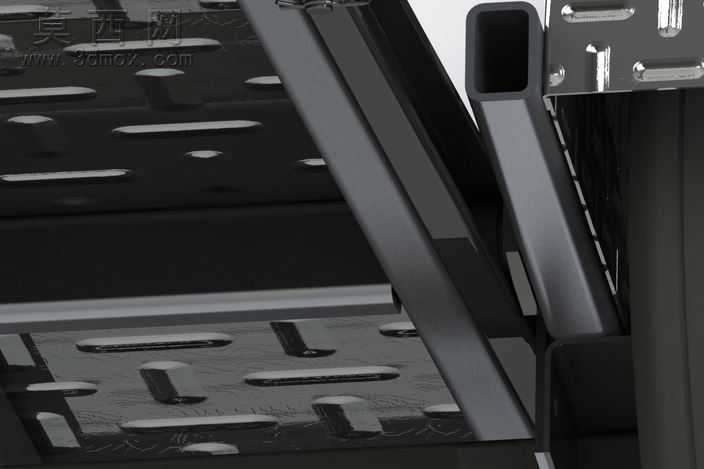

该拖车模型采用三维建模软件完成全参数化构建，整体遵循极简主义设计思路，在满足基础负载运输功能的前提下尽可能简化非必要结构，控制整体制造成本。建模过程中首先完成牵引连接结构的参数搭建，前置三角牵引架采用矩形管材拼接成型，精准预留牵引销安装位与连接铰接结构，确保牵引状态下的转向灵活性与结构强度，牵引架末端与主车架采用刚性焊接结构的建模逻辑，还原真实加工的连接形态。主车架部分采用双纵梁搭配横向支撑梁的框架结构，所有梁体均采用标准化金属管材参数建模，无需额外定制异形构件，大幅降低生产加工的物料成本与加工难度。车架上方铺设两块平行的花纹防滑承载板，承载板表面通过纹理贴图还原冲压防滑花纹的凹凸质感，两块承载板之间预留镂空间隙，既可以降低整车自重，也能减少行驶过程中的风阻，同时避免积水积尘堆积在承载面。行走系统采用单轴布局，单根车轴横向固定在车架中后段位置，两端安装橡胶轮胎与钢制轮毂，轮胎建模还原了胎面的防滑纹路与轮毂的螺栓固定结构，车架上方额外设置备胎安装位，固定同规格备用轮胎，满足长途运输的应急使用需求。渲染阶段采用哑光金属材质赋予车架管材结构，还原钢制管材焊接后的磨砂金属质感，承载板采用镀锌钢板材质搭配凹凸花纹纹理，轮胎采用黑色哑光橡胶材质，轮毂采用亮面金属烤漆材质，整体渲染采用柔和的影棚布光，清晰展现车架的镂空结构与各部件的连接关系，没有多余的装饰性构件，所有结构均服务于负载运输的核心功能，整体结构简单可靠，加工门槛低，适合小型设备、轻型货物的短途转运使用，在保证结构强度的前提下最大化压缩了非必要部件的成本投入，完全贴合低成本实用型运输载具的设计定位。
