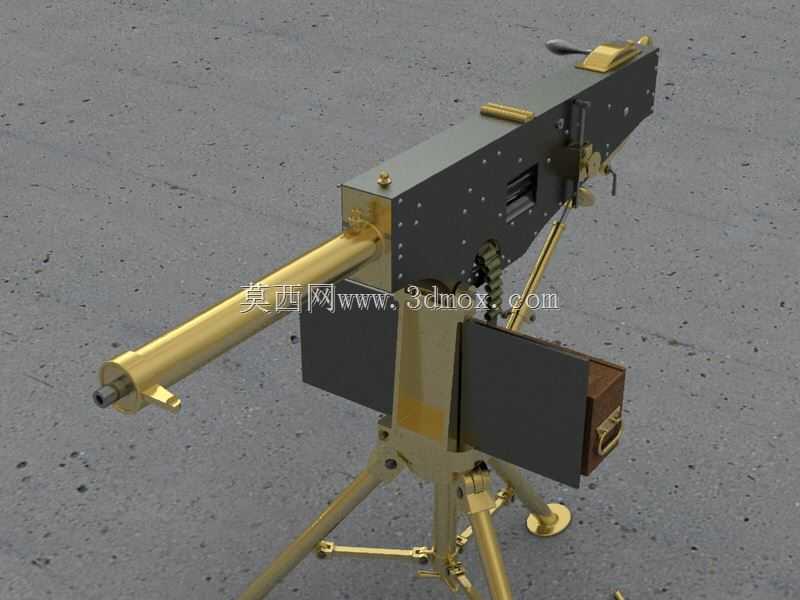

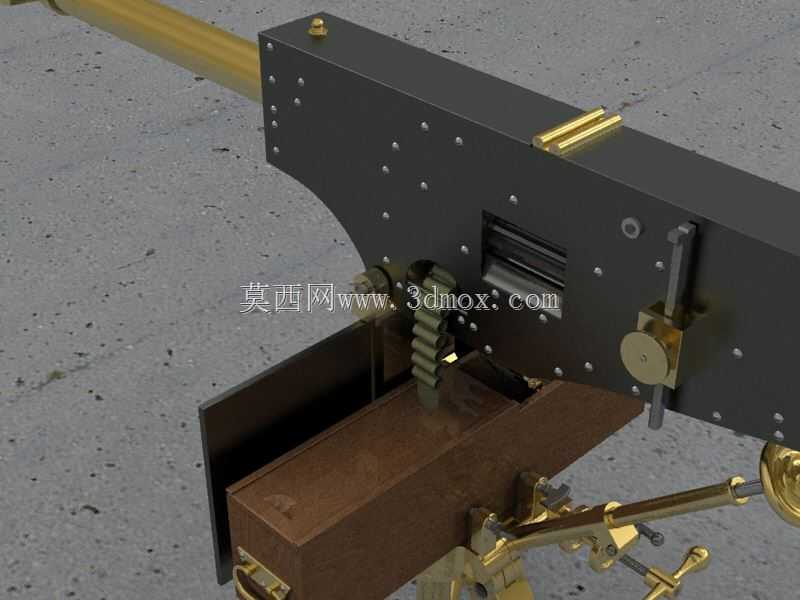

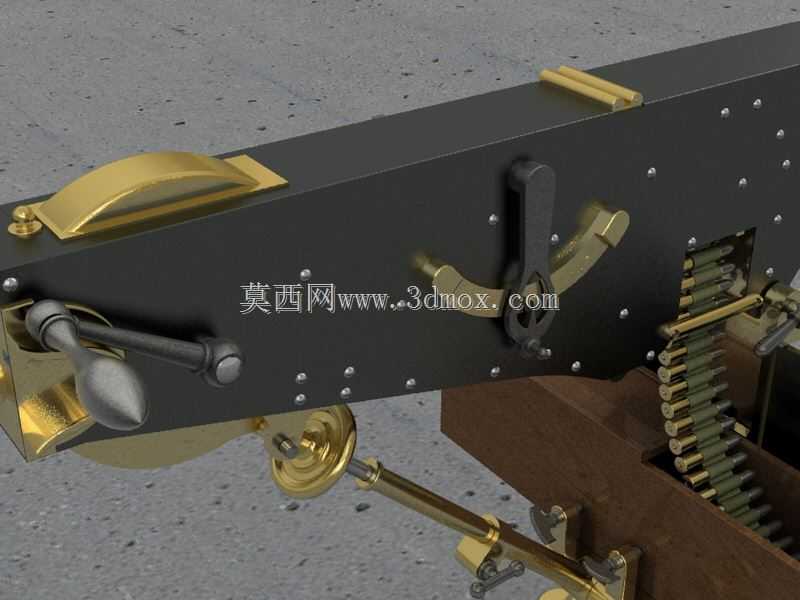

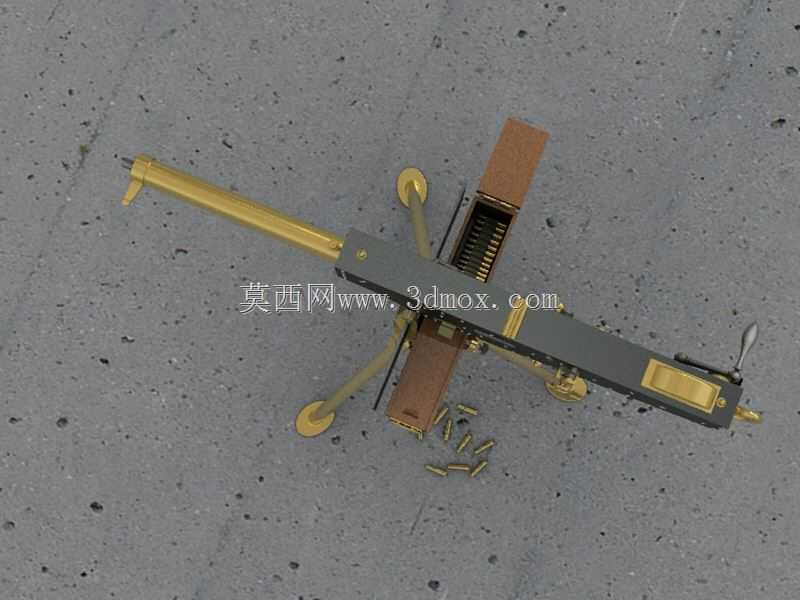

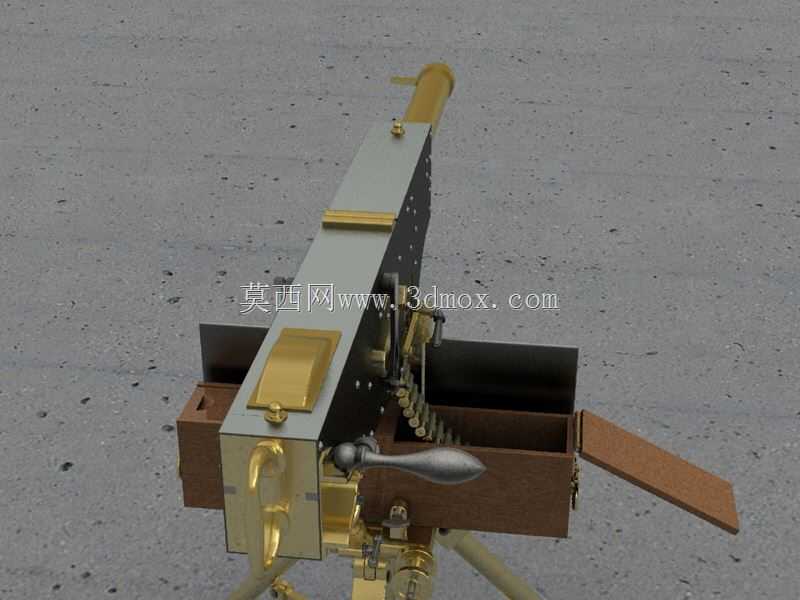

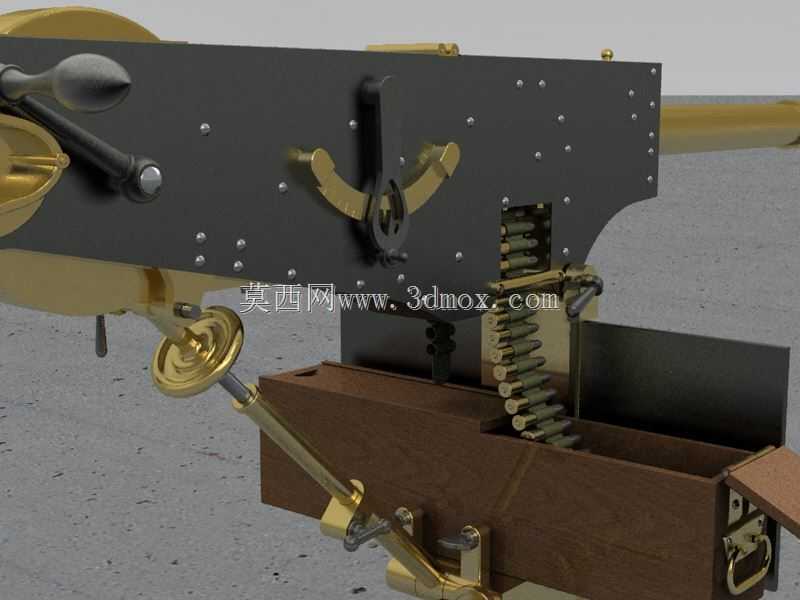

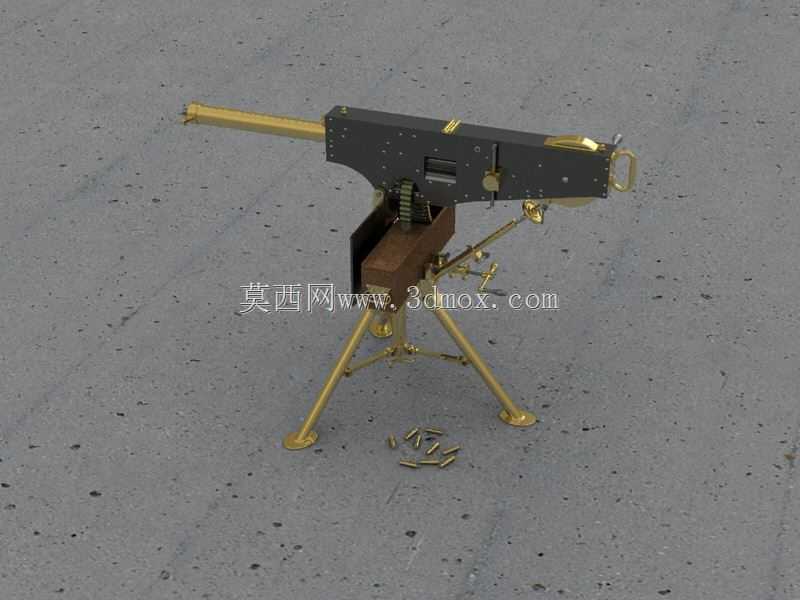

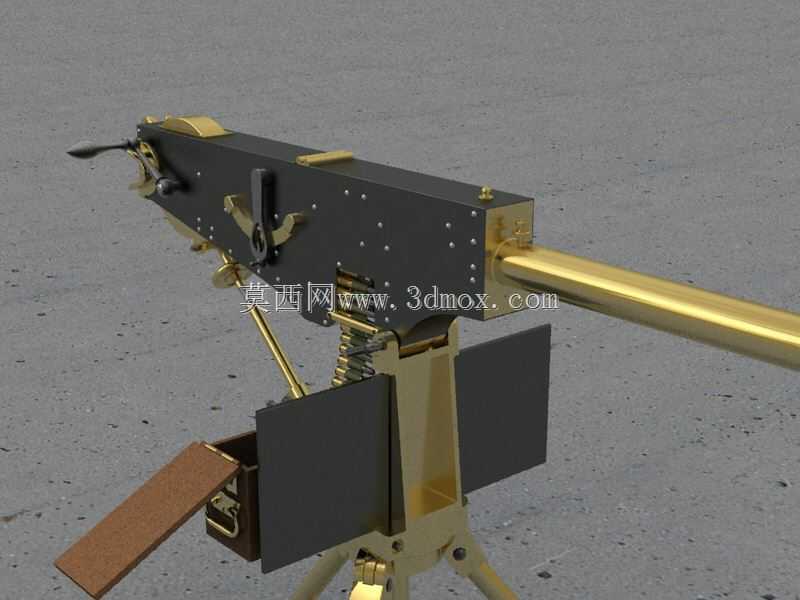

马克沁原型自动机枪机械结构三维模型

　　这款自动武器的结构设计围绕火药燃气能量自动循环的核心原理展开，整体结构分为身管组件、自动机组件、供弹机构、架体连接部分几大模块，各部件的配合精度直接影响连发可靠性。从结构布局来看，身管后部连接的肘节式闭锁机构是核心传动单元，设计时需要匹配开锁、闭锁的行程参数，确保在膛压降至安全区间后自动机才开始后坐，避免出现炸膛、断壳等故障。供弹机构采用帆布弹带供弹结构，拨弹齿的运动轨迹与自动机后坐行程做联动设计，自动机后坐过程中带动拨弹臂完成单节弹距的输送，复进过程中完成推弹入膛的动作，整套传动的间隙控制在0.1mm以内，避免出现卡弹、双弹进膛的问题。身管外部设置有冷却水套结构，水套的密封结构采用铜制压圈配合石棉填料，兼顾密封性能与拆装便捷性，

　　连续射击时水套内的冷却水可快速带走身管热量，避免身管过热导致的弹道偏移、膛线磨损加剧问题。架体连接部分采用高低机、方向机的蜗轮蜗杆调节结构，可实现射击角度的微调，锁紧机构采用偏心凸轮结构，锁紧后无旷量，保证连发射击时的射弹散布精度。从安装边界来看，整套武器的架体安装孔位匹配通用重机枪三脚架的连接接口，可直接适配现有制式架体，不需要额外做转接结构设计。在实际应用场景中，这类结构的三维模型可用于军工装备原理教学、枪械结构逆向研究、影视道具的结构复刻，建模过程中对每一个销钉、弹簧的位置都做了还原，肘节机构的运动轨迹可直接做运动仿真，验证自动循环的动作可靠性，供弹路径的干涉检查也已完成，不会出现部件运动碰撞的问题。

　　握把与扳机组件的布局符合人体工程学设计，射手操作时可直接通过双手握把控制射击开关，保险机构的位置设置在握把上方，拨动即可完成射击状态的切换，避免误触走火。受弹器座的位置与身管轴线保持同轴度公差0.05mm以内，确保枪弹进膛时的对中性，减少枪弹入膛时的卡滞概率。
