基于布尔运算的正四面体几何结构建模实例

项目分类:通用机械零部件 发布时间:2022-01-21 ID:509059
  • 基于布尔运算的正四面体几何结构建模实例
  • 基于布尔运算的正四面体几何结构建模实例
  • 基于布尔运算的正四面体几何结构建模实例

  在机械结构设计的几何验证环节,正四面体作为最基础的正多面体单元,常被用作布尔运算逻辑验证的标准载体,这类基础几何建模练习是结构工程师掌握实体建模逻辑的必经环节。不同于常规设备零部件的功能导向建模,这类几何实例的核心作用是帮建模人员熟悉实体合并、求差、求交的运算边界,避免后续复杂零件建模时出现运算报错、碎面、实体丢失的问题。

  从实际应用场景来看,这类规则四面体的布尔运算成果,可直接复用到蜂窝结构填充、轻量化支撑结构设计、流体域网格划分的基础单元构建中,比如在做设备内部的缓冲支撑结构时,正四面体单元的阵列排布能在保证结构强度的前提下,最大限度降低整体重量,这也是很多轻量化工装、3D打印支撑结构会采用四面体构型的核心原因。

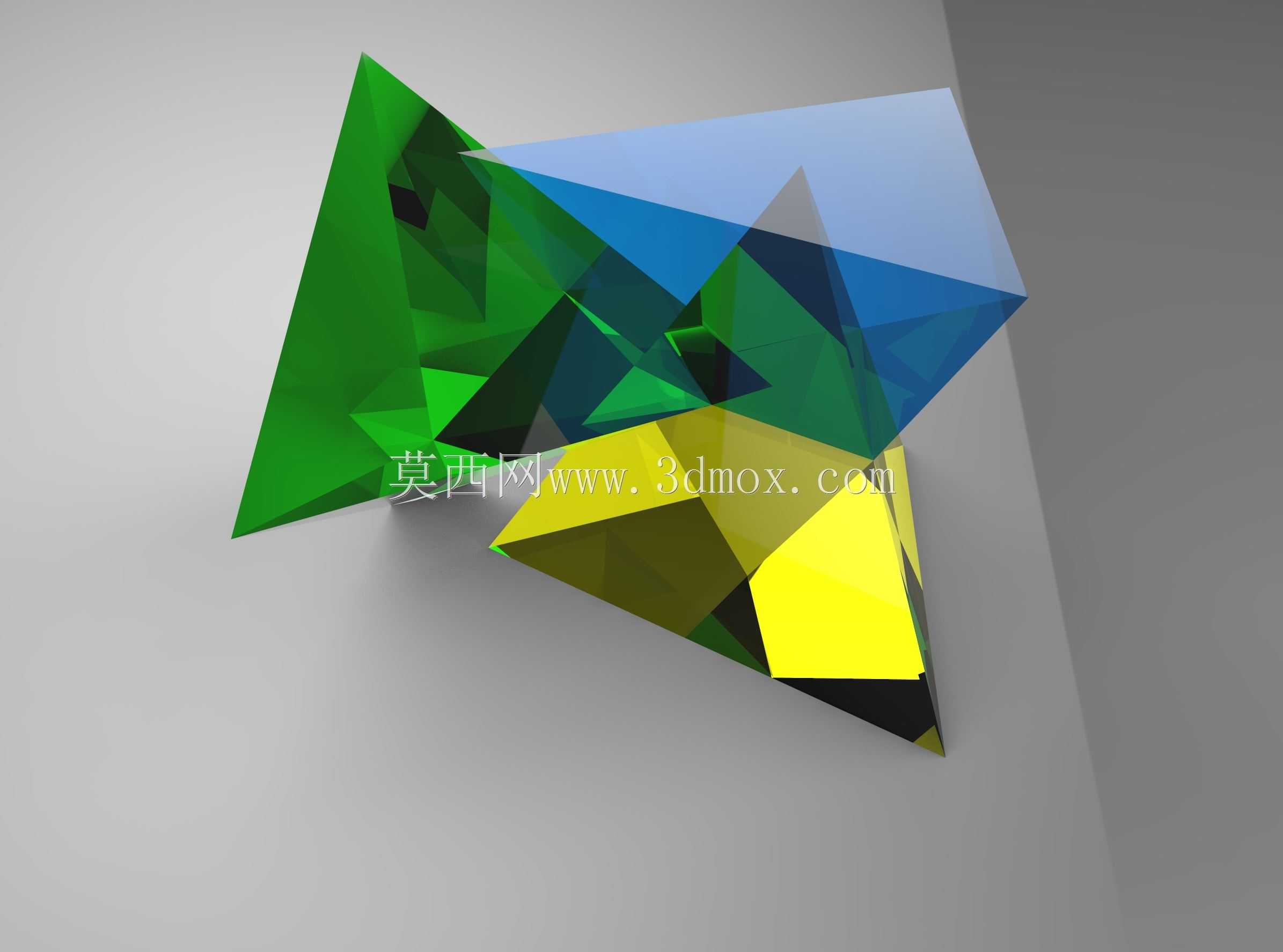

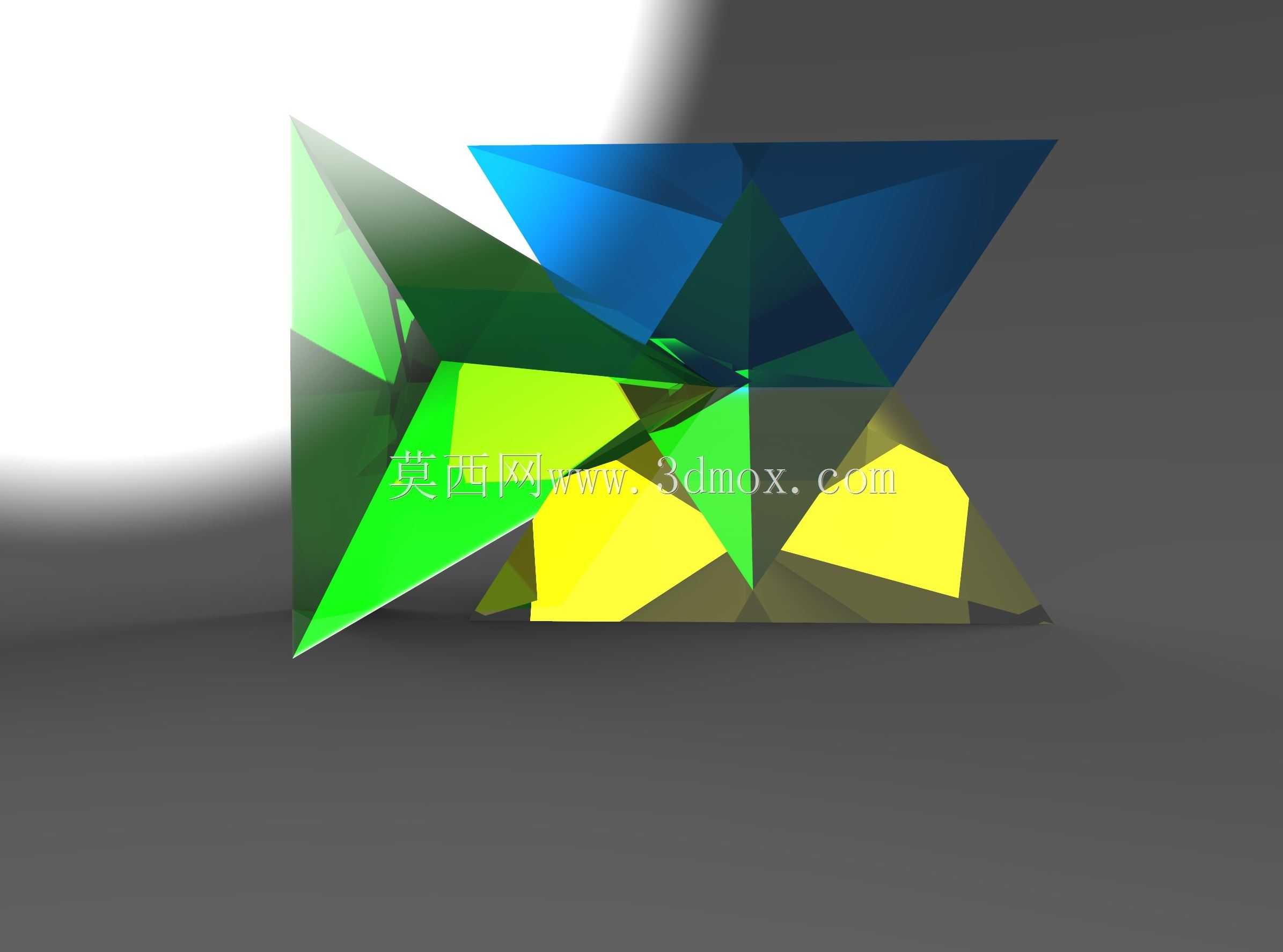

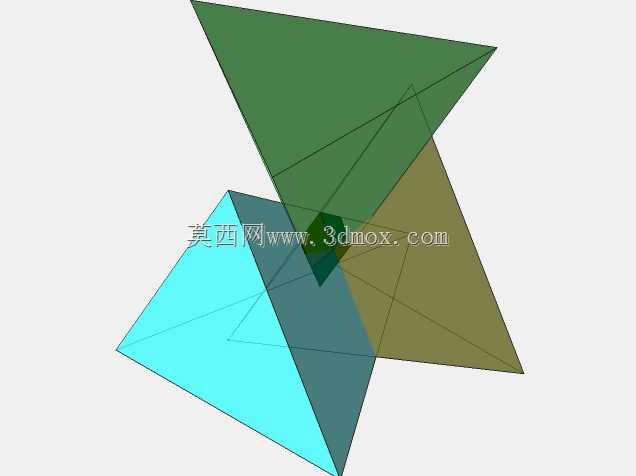

  设计这类几何实例时,首先要确定正四面体的棱长基准,所有面的等边三角形边长公差需要控制在建模软件的默认精度阈值内,否则布尔运算时会因为面的重合度不足出现运算失败。建模过程中先构建单个规则正四面体实体,再通过不同角度的旋转、位移,让多个四面体实体产生不同程度的空间交集,分别测试求和、求差、求交三种布尔运算的结果,验证不同相交状态下软件的运算稳定性,尤其是小角度相交、边与面重合、顶点与面接触这些容易出问题的边界场景。

  从安装与适配边界来看,这类基础几何单元在嵌入到实际设备结构时,需要预留至少0.02mm的运算容差间隙,避免和周边实体做布尔合并时出现拓扑错误。在做结构仿真前处理时,这类经过布尔运算验证的四面体单元,能直接导入网格划分模块生成高质量的结构化网格,减少网格修复的工作量。很多刚接触三维建模的设计人员容易忽略基础几何的布尔运算练习,直接上手复杂设备建模,往往会在零件装配合并阶段频繁出现报错,本质就是对基础实体的相交边界、运算逻辑没有摸透,通过这类简单的正四面体布尔运算实例,能快速建立对实体建模拓扑关系的认知,为后续复杂零部件、装配体的建模打下扎实基础。在工装夹具的定位结构设计中,也会用到类似的四面体凸台结构,利用正四面体的三个相邻面互为等角的特性,实现工件的快速自定位,这时候前期布尔运算练习积累的面重合、边对齐经验,就能直接用到定位结构的尺寸匹配设计中,保证定位面的贴合精度满足加工要求。
