15英寸4x100ET0汽车轮辋结构设计

　　日常做底盘行走部件建模时，轮辋是很容易被忽略细节的零件，很多新手建模只做个大致外形，忽略安装匹配的核心边界，实际装车时很容易出现干涉、装不上的问题。这个轮辋适配15英寸轮胎，安装孔位采用4x100的孔距布局，偏距值为ET0，也就是安装面与轮辋中心面完全重合，这个参数直接决定了装车后轮圈与翼子板、避震总成的相对位置，ET0的设定能让轮圈外沿与翼子板基本齐平，既不会因为偏距过小导致轮圈突出翼子板违反法规要求，也不会因为偏距过大让轮圈向内缩进蹭到避震筒或者刹车卡钳。

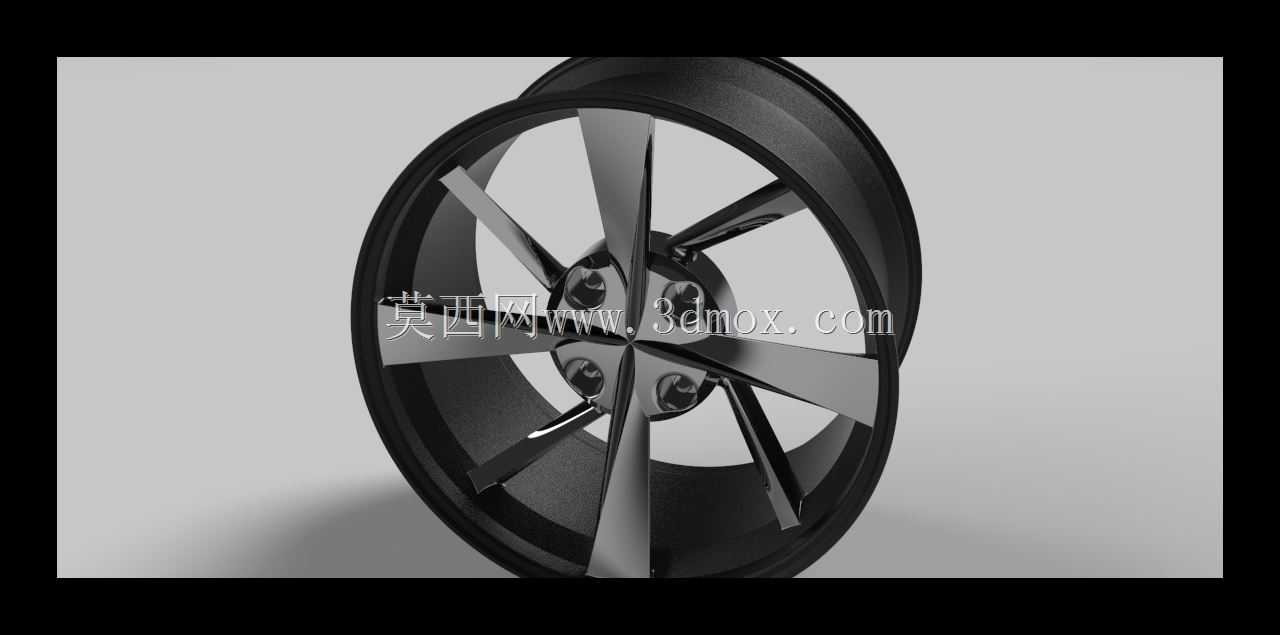

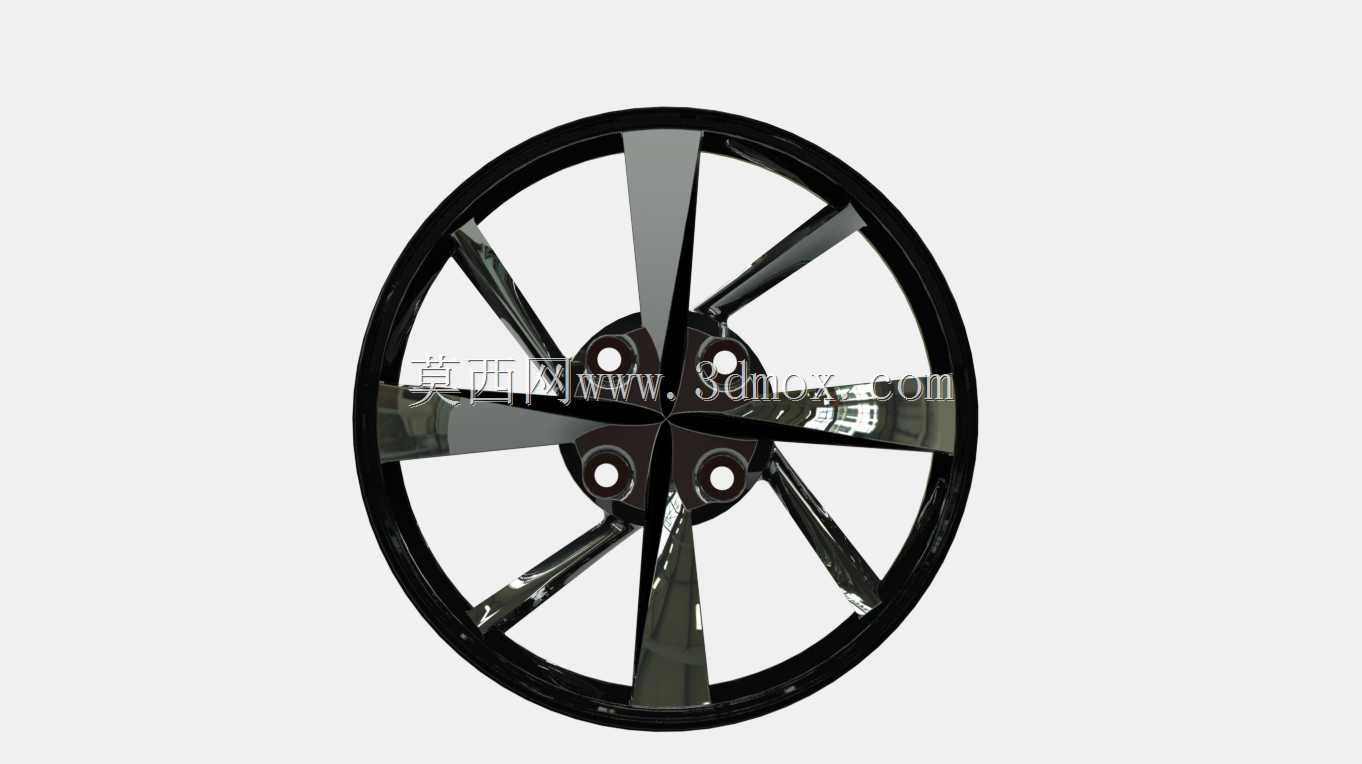

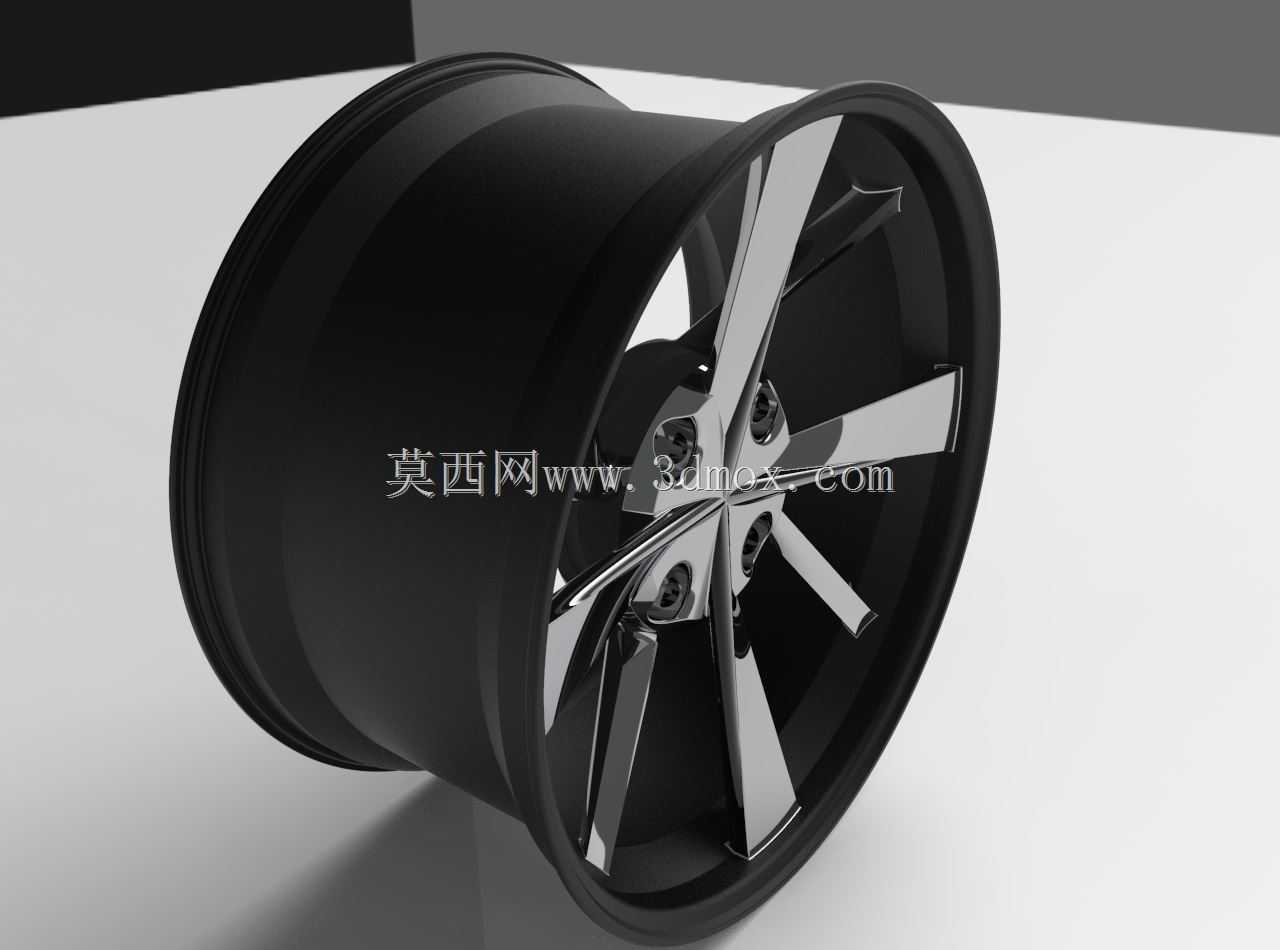

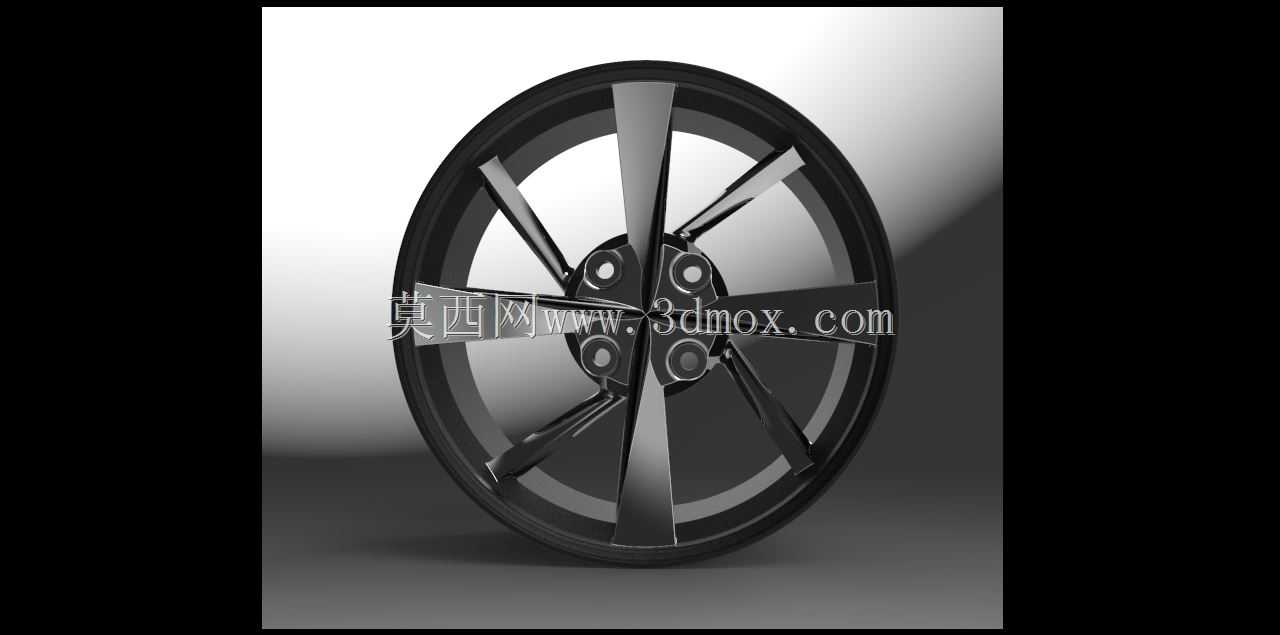

　　设计这类轮辋的时候，首先要敲定的就是安装边界：中心孔的尺寸要匹配对应车型的轴头直径，避免出现高速抖动的问题，四个安装螺栓孔的位置度公差要严格控制，孔距偏差不能超过0.1mm，不然装车时螺栓会受剪切力，长期行驶有断裂风险。轮辐采用十辐分叉式的布局，不是单纯为了外观好看，这种对称分布的辐条结构能让轮辋在承受路面冲击时，应力均匀分散到每根辐条上，不会出现局部应力集中导致的辐条断裂，同时辐条的造型做了内凹的弧度处理，能给刹车卡钳留出足够的避让空间，就算后期改装更大尺寸的多活塞卡钳，也不会出现蹭辐条的问题。

　　轮辋的轮缘部分采用标准的深槽轮辋结构，方便轮胎的拆装，胎圈座的角度和尺寸严格匹配子午线轮胎的安装要求，保证轮胎充气后能紧密贴合在轮辋上，不会出现慢漏气或者高速行驶时轮胎脱圈的风险。这类轮辋主要适配小型乘用车，像是常见的紧凑型家用轿车、小型代步车都能使用，日常行驶中轮辋要承受整车的垂直载荷，还要传递加速、刹车时的扭矩，过颠簸路面时还要承受来自路面的冲击载荷，所以建模时除了外形尺寸准确，各个部位的壁厚也要符合工程要求，轮辋主体的壁厚不能低于4mm，辐条与轮辋外圈、安装盘连接的位置要做圆角过渡，避免应力集中。

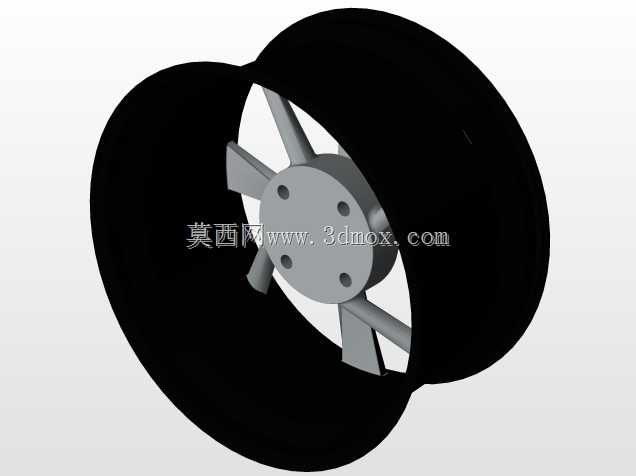

　　很多人做轮辋建模时只关注外观造型，忽略了气门嘴的安装位置，这个模型里气门嘴孔设置在两根辐条之间的位置，既方便充气操作，也不会因为辐条遮挡导致充气工具无法对接。轮辋的安装盘部分做了下沉设计，能让螺栓安装后头部完全沉入安装面内，不会突出表面影响轮毂盖的安装，同时安装盘与轴头贴合的面要保证足够的平面度，避免装车后出现贴合不实导致的车轮抖动。
