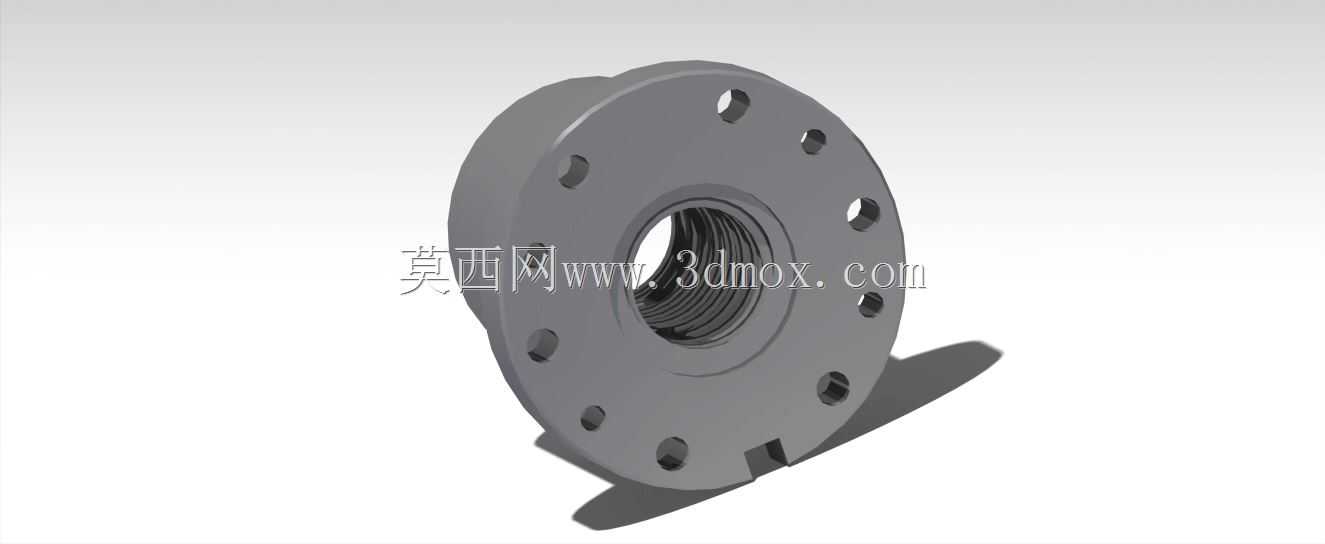

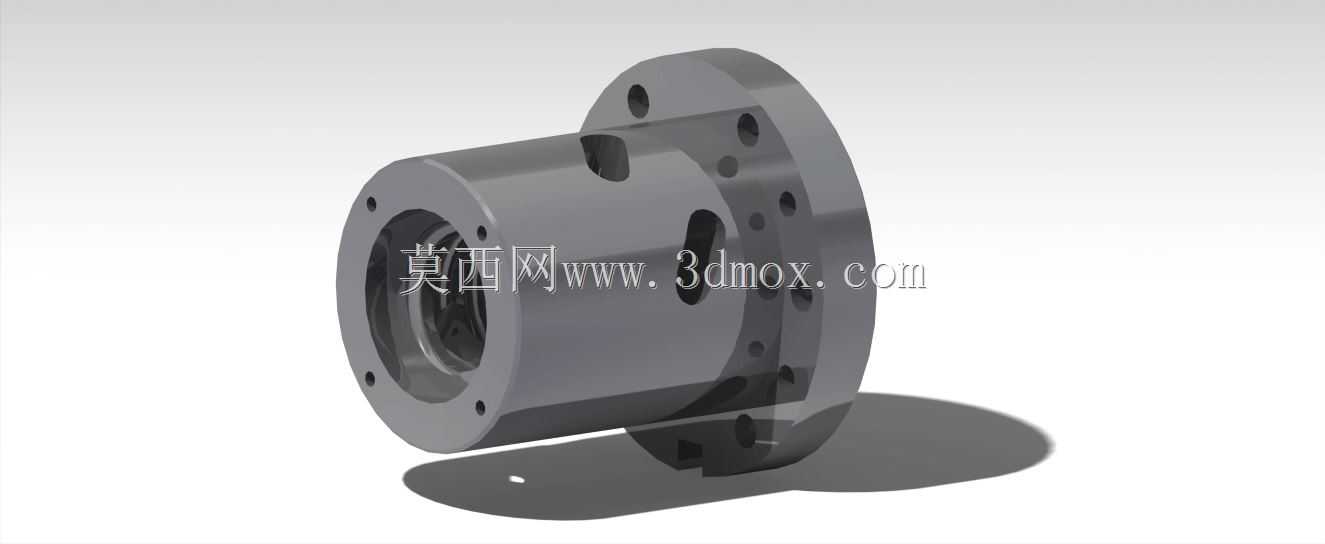

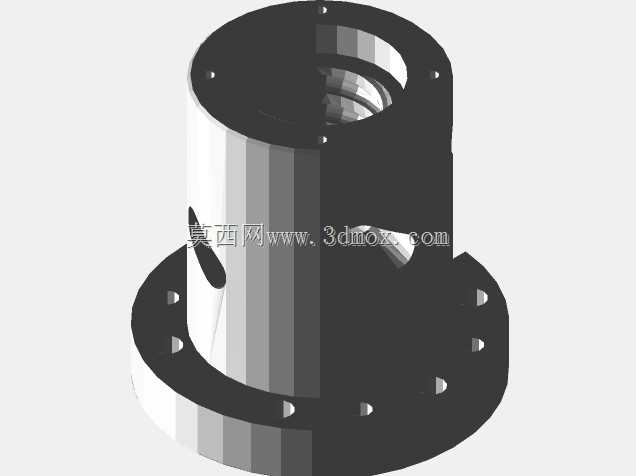

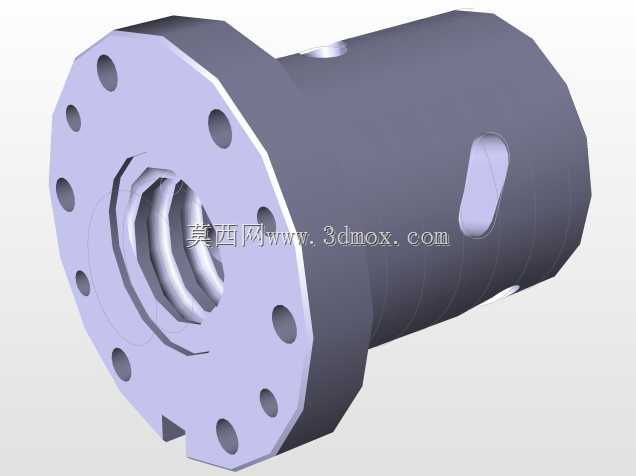

带法兰安装座的筒状回转连接构件

　　这类带法兰的筒状回转连接构件，常见于动力传输、流体管路衔接、主轴组件支撑等工业场景，在机床主轴端、液压管路对接、减速机输出端连接等工位都能见到同类结构的应用。从结构设计来看，构件采用一体化筒身加端法兰的布局，法兰端面上均匀分布的安装孔，用于穿设螺栓实现与对接端面的刚性固定，孔位的分度精度直接决定安装后的同轴度表现，建模时需要严格控制孔位的位置度公差，避免安装时出现螺栓无法穿入、对接面贴合不严的问题。筒身部分的中空内腔，既可以供传动轴穿过实现动力传递，也可以作为流体介质的通流通道，筒壁上开设的异形槽口，主要用于安装定位销、锁紧卡块或者传感器触发件，满足不同工位的限位、检测需求。设计这类构件时，首先要确定对接端的安装边界：

　　法兰的外径需要匹配对接部件的安装面尺寸，法兰厚度要满足螺栓预紧力下的刚度要求，避免受压后出现形变导致密封失效或者连接松动；筒身的外径要预留足够的装配间隙，避免与周边的护罩、相邻构件产生运动干涉，内腔的孔径则要根据穿过的轴径或者通流流量要求确定，同时要保证筒身内壁与法兰端面的垂直度，防止安装后出现轴系偏摆、通流截面突变的问题。从实际使用角度出发，这类构件的受力主要来自两个方向：一是法兰连接面的轴向预紧力，二是筒身承受的径向载荷或者扭矩，因此建模时需要在法兰与筒身的衔接位置做合理的圆角过渡，减少应力集中，避免长期交变载荷下出现根部断裂的问题。筒身上的槽口位置需要结合实际装配需求确定，槽口的宽度、深度要匹配安装的配件尺寸，

　　槽口边缘同样要做倒角处理，既方便配件装入，也能消除加工毛刺带来的装配卡顿。在安装适配层面，法兰端面的粗糙度需要满足贴合要求，如果是用于密封场景，还要在法兰端面上预留密封槽的安装位置，保证对接后的密封性能；筒身的外圆如果需要配合轴承或者密封件，还要严格控制外圆的圆柱度公差，保证配合件的安装精度。这类构件的建模过程需要兼顾加工可行性，所有的孔位、槽口都要符合常规机加工的工艺要求，避免出现无法加工的死角，尺寸链的计算要从安装基准面出发，保证各个配合尺寸的公差累积在允许范围内，确保实际加工出的零件能够直接装配使用，不需要额外的修配调整。
