手动式板材切割夹持工装结构设计

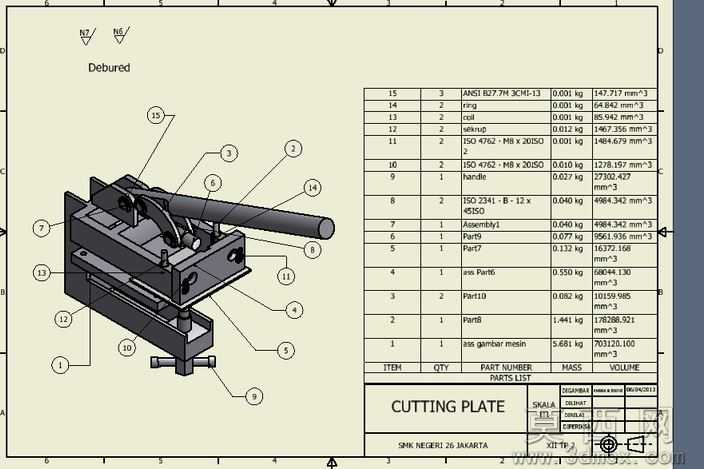

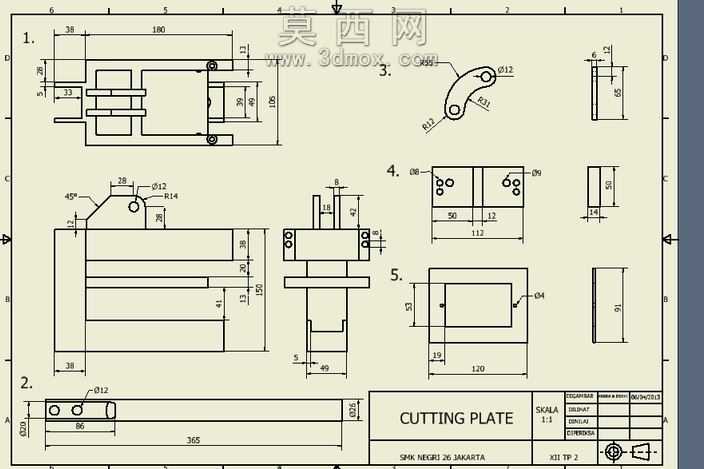

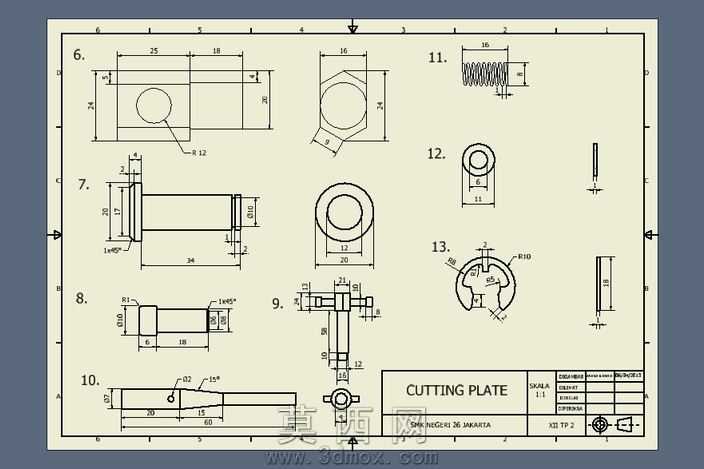

本作品为手动式板材切割夹持工装的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先对工装的基座、夹持滑块、压杆传动臂、锁紧螺杆、长管操作手柄等核心零件进行单独建模，每个零件均按照实际加工公差设定尺寸参数，确保装配后无干涉、运动逻辑符合实际使用需求。渲染阶段采用哑光金属材质模拟工装的铸铁基座与钢制传动部件，通过环境反射与软阴影设置还原金属件的磨砂质感，操作手柄部分采用深色哑光材质区分，提升模型的视觉辨识度，渲染视角选择斜向等轴测视角，可完整展示工装的整体结构与各部件的装配关系，同时添加地面反射效果增强模型的空间真实感。结构设计上，该工装采用杠杆式压紧与螺杆锁紧结合的结构，基座设置有可调节的滑动夹持槽，可适配不同厚度的板材装夹需求，长管操作手柄通过铰接结构与压臂连接，可通过较小的操作力实现对板材的快速压紧，底部的锁紧螺杆可在压紧后完成位置锁止，避免切割过程中工装松动移位，整体结构无冗余零件，所有传动部件均做了圆角过渡处理，既避免应力集中也符合实际加工的工艺要求。设计思路围绕小型板材切割作业的实际需求展开，针对传统手工切割板材时固定不稳、操作费力的痛点，将快速夹持与可靠锁紧功能整合，整体结构紧凑，可直接固定在工作台面使用，操作流程简单，无需额外动力源即可完成板材装夹，适配小型加工场景的手动切割作业需求，建模过程中对所有活动部件添加了运动约束，可模拟实际的压紧、锁紧操作动作，验证结构的运动合理性，材质分配上区分了不同功能部件的材质属性，为后续的工程图导出、加工模拟提供了完整的三维模型基础。
