雕刻机用56-A-212锤弹簧三维结构设计

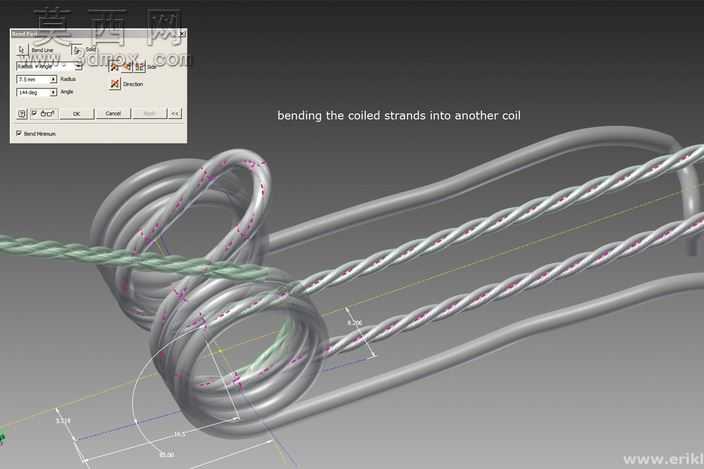

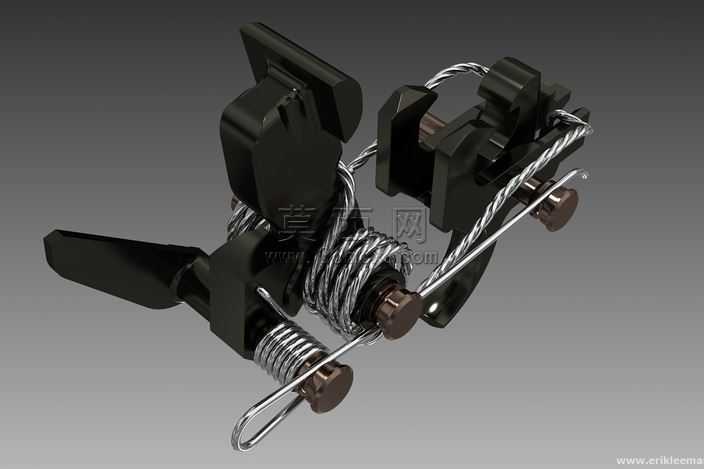

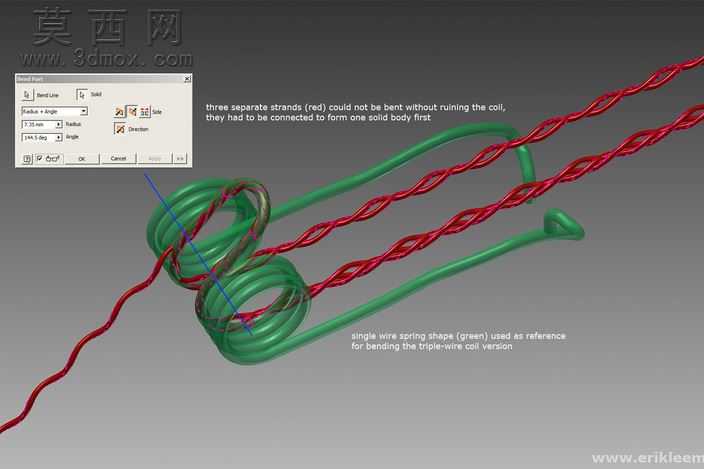

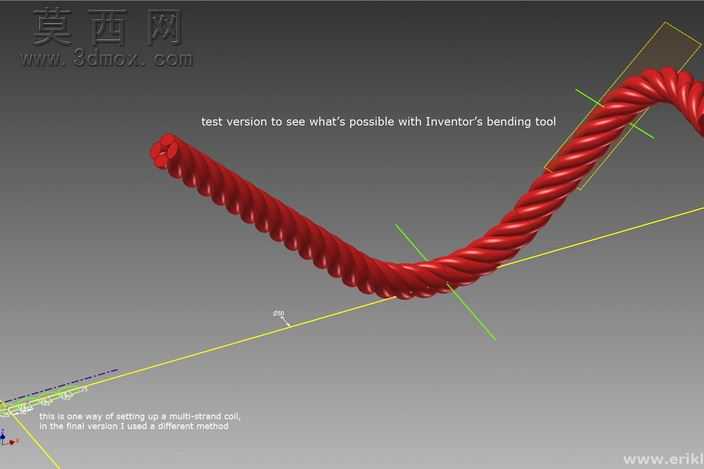

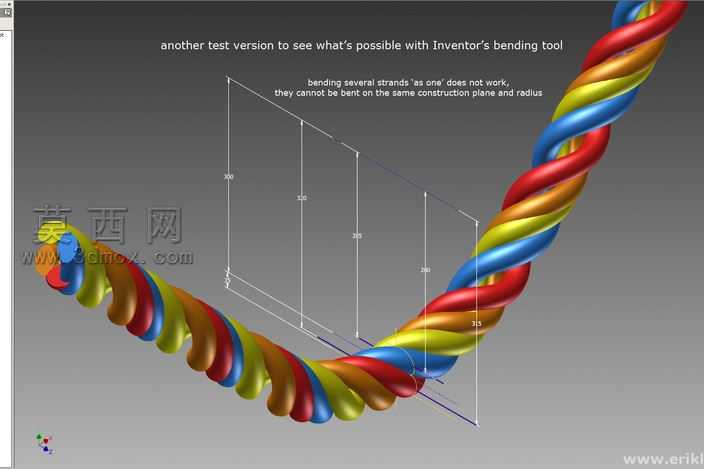

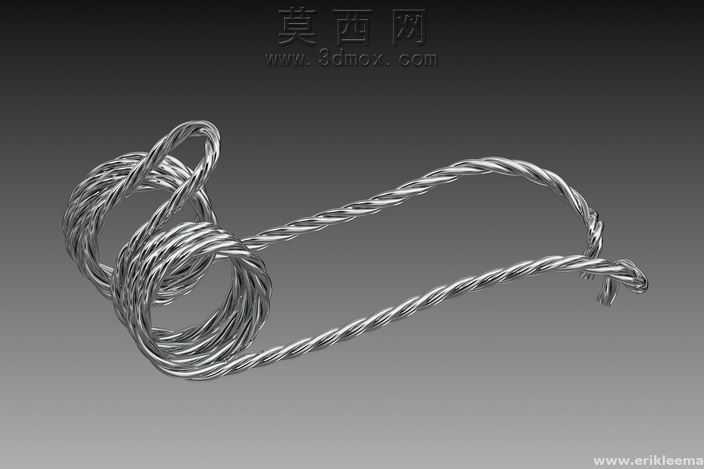

本作品为适配雕刻机设备的56-A-212锤弹簧三维建模成果，建模过程以原始测绘图纸为核心依据，在三维建模环境中完成多段扭绞钢丝结构的精准还原，将三线扭簧的装配适配状态调整至锤向前的工作位置，完整复现该弹簧在雕刻机对应机构中的实际安装形态。建模阶段针对钢丝扭绞的螺旋纹理、双环圈的缠绕弧度、末端挂钩的弯折角度做了精细化参数控制，通过扫掠特征沿自定义扭绞路径生成钢丝主体，对多圈缠绕的重叠区域做了几何连续性校验，避免模型出现面重叠、法线反转等拓扑问题，确保各段钢丝的扭绞节距均匀一致，双环圈的同轴度、圈径尺寸完全匹配原始设计参数，末端挂钩的延伸长度、弯折曲率严格参照实物测绘值设定。材质渲染环节采用高反光金属材质模拟弹簧钢丝的表面特性，调整材质的粗糙度、反射强度参数还原镀锌钢丝的冷金属光泽，通过环境光遮蔽效果凸显扭绞纹理的凹凸质感，让双环缠绕的层叠结构、钢丝扭合的螺旋纹路清晰呈现，直观展现该弹簧的金属加工质感与结构细节。结构设计上，该锤弹簧采用多线扭绞的钢丝成型结构，双连环圈作为弹性蓄力的核心主体，长杆延伸段搭配末端挂钩实现与雕刻机对应部件的连接固定，扭绞结构相比单丝弹簧具备更优的抗疲劳性能与弹性复位能力，双环圈的布局能够在锤体往复动作时提供稳定的弹性支撑与复位作用力，建模过程中特意优化了环圈与杆段过渡区域的曲面顺滑度，还原实际加工中弯折过渡的圆角特征，避免应力集中的结构缺陷，同时对装配配合面做了公差适配处理，确保模型导入装配环境后可直接完成与对应连接件的虚拟装配。设计过程中为兼顾建模效率与结构还原度，对环圈与支腿的衔接区域做了合理的特征简化，在不影响整体装配关系、外观辨识度的前提下，省略了微观层面的加工纹理瑕疵，让模型既具备工程应用的尺寸精度，也拥有良好的可视化展示效果，可直接用于雕刻机相关机构的运动仿真、装配校验、工程出图等场景，为设备的维护替换、结构优化提供精准的三维数字模型支撑。
