户外垂钓分层式渔具收纳储物盒结构

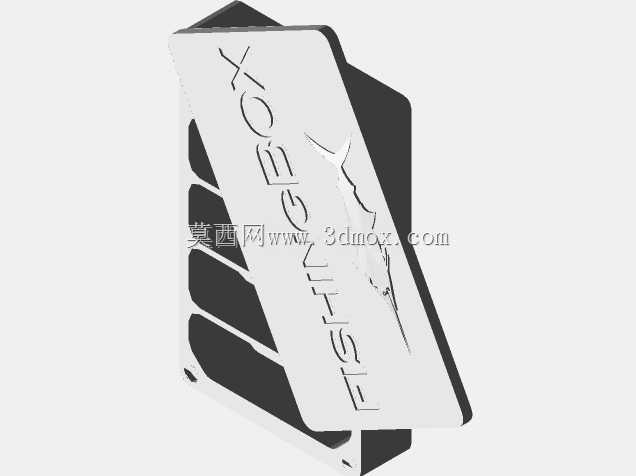

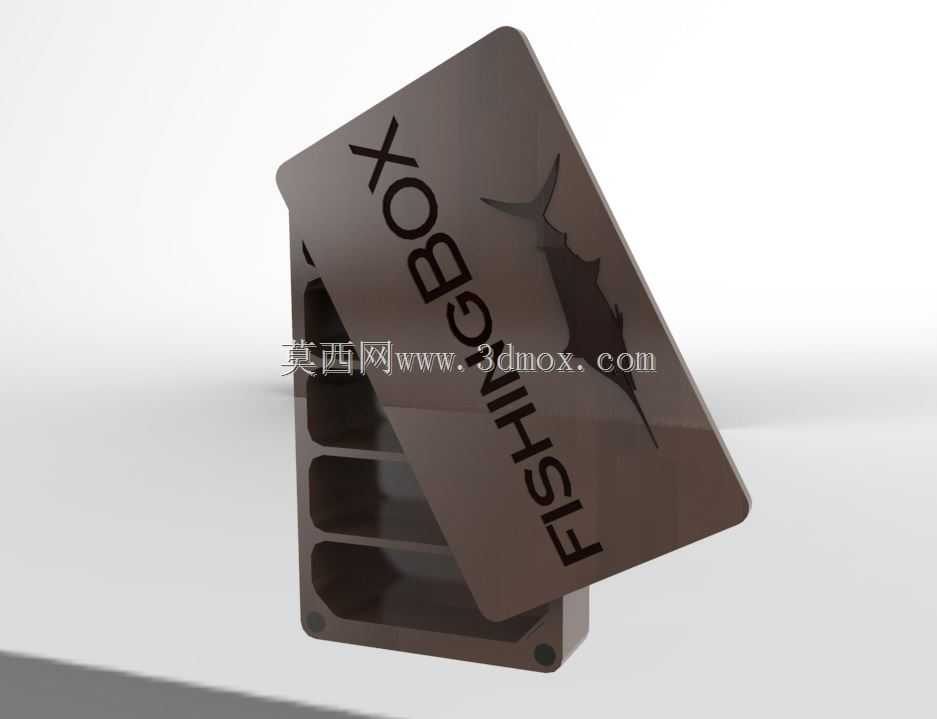

　　这款分层式渔具收纳结构，主要面向户外垂钓场景设计，解决垂钓过程中小配件、钓具零散易丢失、取用不便的实际问题。日常野钓、黑坑作钓时，钓手需要携带鱼钩、铅皮、线组、小剪刀、浮漂座等多种尺寸细小的配件，普通软质收纳包容易挤压变形导致配件杂乱，硬质收纳结构的设计首先要兼顾抗冲击性与便携性。从结构设计来看，整体采用带倾斜翻盖的盒体布局，翻盖与盒身通过侧边隐藏式转轴连接，闭合时翻盖贴合盒体上沿，配合边缘的卡扣结构可实现密封，避免户外使用时水渍、沙尘进入盒内污染配件。盒身内部设置三层平行的独立储物槽，每层槽体的深度根据常用配件的尺寸做差异化设计，最下层槽深最大，可存放体积稍大的铅坠、折叠剪刀等工具，中间层适配线组、成品子线盒等扁平类配件，

　　最上层槽深最浅，用来放置鱼钩、太空豆、漂座等细小配件，分层设计让不同类型的配件分区存放，取用时无需翻找全部储物空间，能快速定位需要的配件。翻盖外表面做了平整的标识区域，可印制产品标识或使用提示，同时翻盖倾斜的开合角度经过优化，打开后翻盖可自然倚靠在盒体后侧，不会因为户外风力或者轻微碰撞自动闭合，影响取件操作。外形尺寸上，整体控制在单手握持可携带的范围内，盒体边角做了圆弧过渡处理，避免携带时剐蹭钓箱或者衣物，安装边界方面，该收纳盒可直接放置在钓箱的侧袋或者钓椅的配件挂包内，也可通过背面的卡扣结构固定在钓箱侧壁的导轨上，适配多数常规尺寸的钓箱安装位，不需要额外打孔改造。结构材质选用耐冲击的硬质工程塑料，盒壁厚度均匀，

　　在保证整体强度的前提下控制整体重量，长时间携带不会增加过多负重，盒体底部设置了四个微小的防滑凸点，放置在湿滑的钓台或者岸边石块上时，可增大摩擦力避免收纳盒滑落进水。翻盖与盒身的配合面做了一圈凸起的止口结构，闭合后止口嵌入盒身上沿的凹槽内，可实现一定程度的防泼溅，即使遇到突发小雨或者打水时溅到水，也不会轻易渗入盒内打湿纸质线组标签或者导致金属配件生锈。每层储物槽的边缘都做了加厚处理，频繁抽拉或者取放配件时不会因为摩擦导致槽口开裂，整体结构没有多余的冗余设计，所有结构特征都服务于收纳功能与户外使用的耐用性需求，在建模过程中需要重点关注转轴处的配合间隙，以及止口结构的尺寸公差，保证开合顺畅同时密封性能达标，还要注意各层储物槽的拔模角度，确保注塑生产时可顺利脱模，不会出现卡模、粘模的问题。
