可调节椭圆形穿线固定支座结构设计

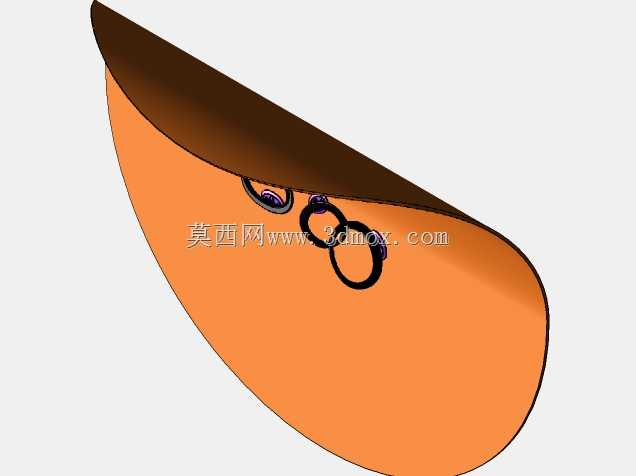

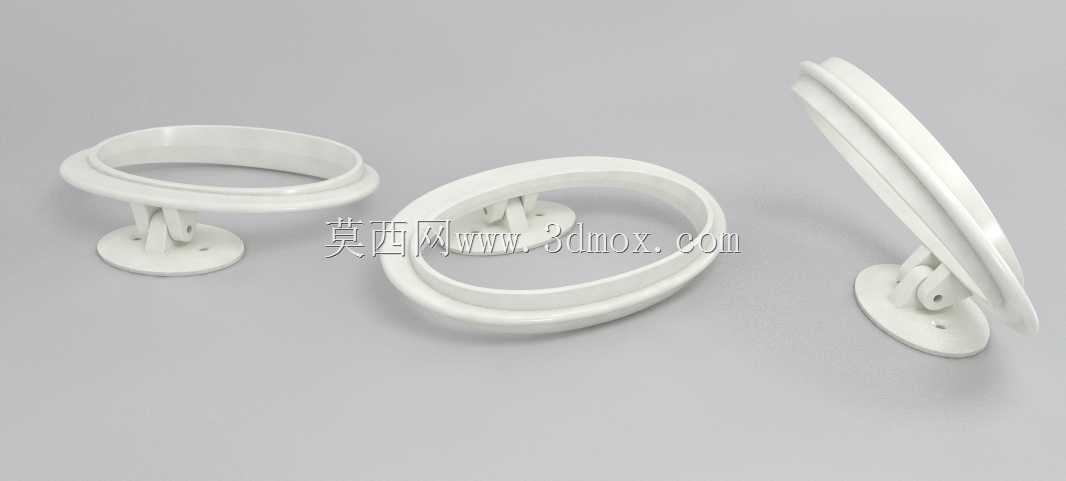

　　日常办公与商用家具的走线布局场景中，经常会遇到桌面、柜体开孔后线缆外露杂乱，同时需要兼顾走线口遮挡、线缆导向以及不同安装面角度适配的需求，这款可调节椭圆形穿线固定支座正是针对这类场景开发的结构件。从实际使用逻辑来看，该部件主要承担两个核心功能：一是对椭圆形开孔的边缘进行包覆遮挡，避免开孔处的毛边剐蹭线缆外皮，同时提升开孔位置的外观整洁度；二是通过铰接结构实现穿线环角度的自由调整，适配不同走线方向的线缆导向需求，避免线缆长期处于弯折受力状态，延长线缆使用寿命。设计过程中首先确定了分体式的结构方案，整体分为带安装底座的铰接支架、椭圆形穿线环两个核心部分，铰接位置采用销轴式的转动配合结构，转动阻尼经过适配调整，

　　既可以让穿线环在0到90度区间内任意角度悬停，也不会出现阻尼过大调整费力、或是阻尼过小无法固定角度的问题。安装底座采用圆盘式设计，底座上预留两个沉头安装孔，可以通过自攻螺丝直接固定在木质桌面、塑料柜体或是金属薄板的安装面上，沉头孔的设计可以保证螺丝安装后头部不突出底座表面，避免出现刮蹭问题。穿线环采用双层椭圆圈结构，外圈尺寸略大于常规桌面椭圆形开孔尺寸，安装后可以完全覆盖开孔边缘，内圈的尺寸经过测算，可以同时容纳3到5根常规直径的电源线、数据线或是信号线穿过，满足多数办公场景的走线容量需求。从安装边界来看，该部件适配的开孔为长轴70mm、短轴45mm的标准椭圆形开孔，安装后底座突出安装面的高度为32mm，

　　穿线环调整至垂直状态时整体最大高度为65mm，不会占用过多桌面下部的使用空间，即使是抽屉上方的桌面位置安装，也不会影响抽屉的正常开合。材质方面选用常用的工程塑料注塑成型，表面做哑光处理，和多数办公家具的白色、浅灰色饰面可以很好适配，铰接位置的配合公差经过反复优化，既保证转动顺畅，也不会出现长期使用后松动旷量过大的问题。在实际选型使用时，需要提前确认安装面的开孔尺寸与该部件的适配性，安装时先将铰接支架通过螺丝固定在安装面的对应位置，再将穿线环与铰接支架的转轴位置卡合到位，最后把线缆从椭圆环内穿过即可完成安装，整个安装过程不需要复杂的工具，普通运维人员即可快速完成操作。相较于传统的固定式圆形走线盒，这款椭圆形可调支座的角度适配性更强，对于走线方向需要倾斜引导的场景，比如壁挂式设备的桌面出线、倾斜台面的走线遮挡，都能提供更好的使用体验，同时椭圆造型的外观也比传统圆形走线件更具设计感，适配现代风格的办公家具与商用展示柜体的使用需求。
