家用医用电子人体测温体温计结构设计

　　日常临床诊疗与家庭健康监测场景中，接触式电子数字体温计是体温筛查、病情追踪的核心器具，相较于传统水银体温计，其无汞污染、读数直观、响应速度快的特性，已经逐步替代汞式体温计成为基层医疗、家庭护理场景的主流测温器具。本次完成的三维结构设计，完全围绕接触式测温的实际使用需求展开，从手持握持的人机工程逻辑到感温端的接触适配性，都做了针对性的结构优化。

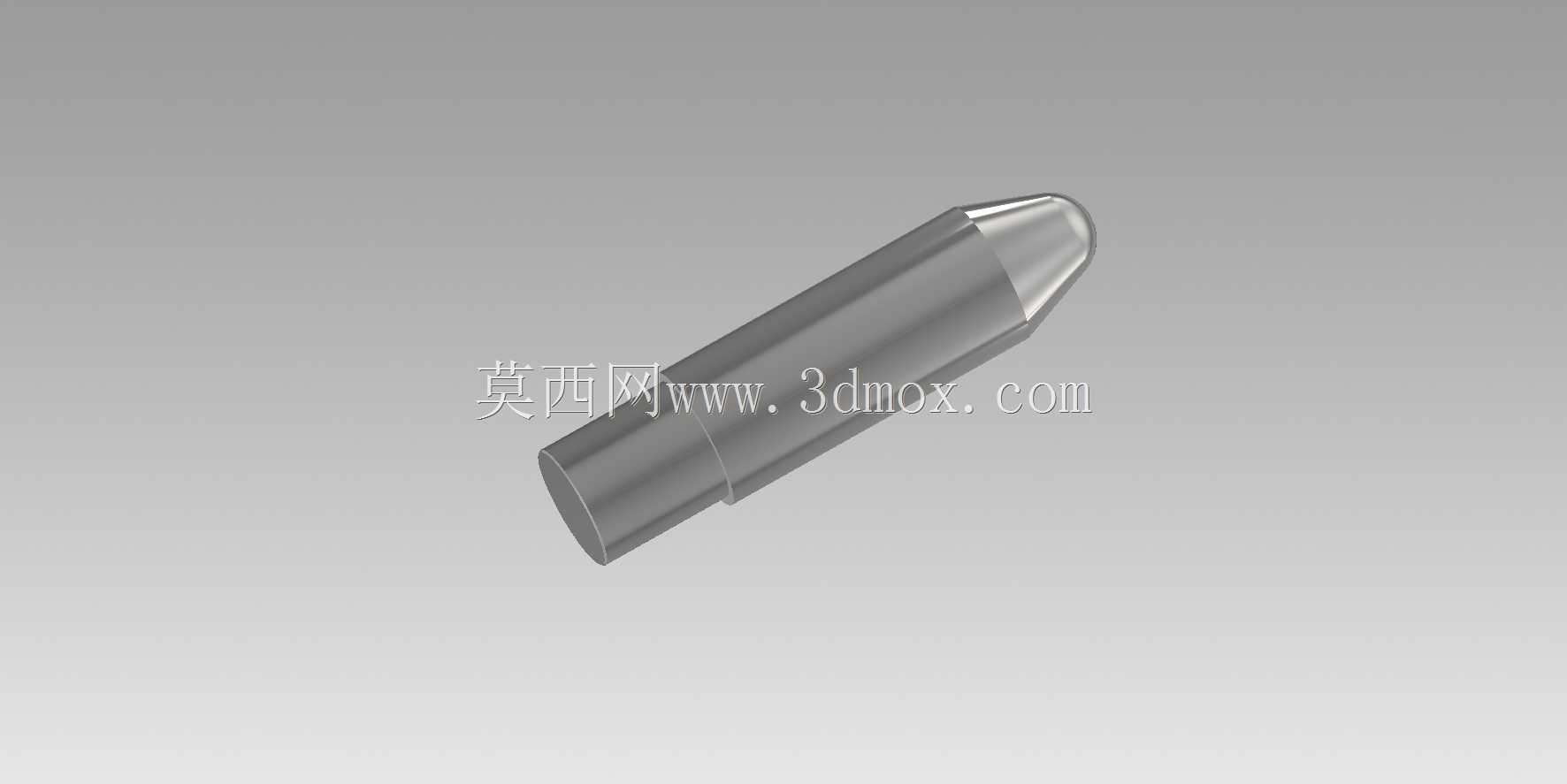

　　从实际使用场景出发，该体温计需要兼顾腋下、口腔、直肠三种不同测温部位的使用需求，因此感温探头端做了收窄的锥度设计，探头金属端采用圆弧过渡，直径控制在3.2mm，既能够保证与测温部位组织的充分贴合，减少空气间隙带来的测温误差，也能避免尖锐棱角带来的使用不适感，探头与壳体衔接处做了0.5mm的台阶限位，装配时可以直接卡入壳体前端的定位槽，配合超声波焊接工艺实现IPX7级别的防水密封，满足使用后酒精浸泡消毒、清水冲洗的清洁需求，避免交叉感染。

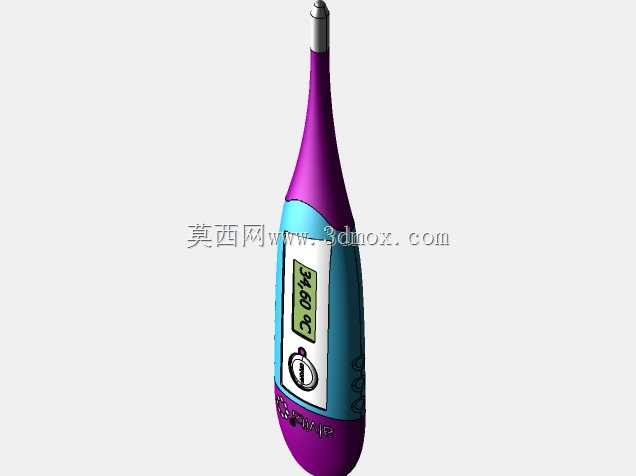

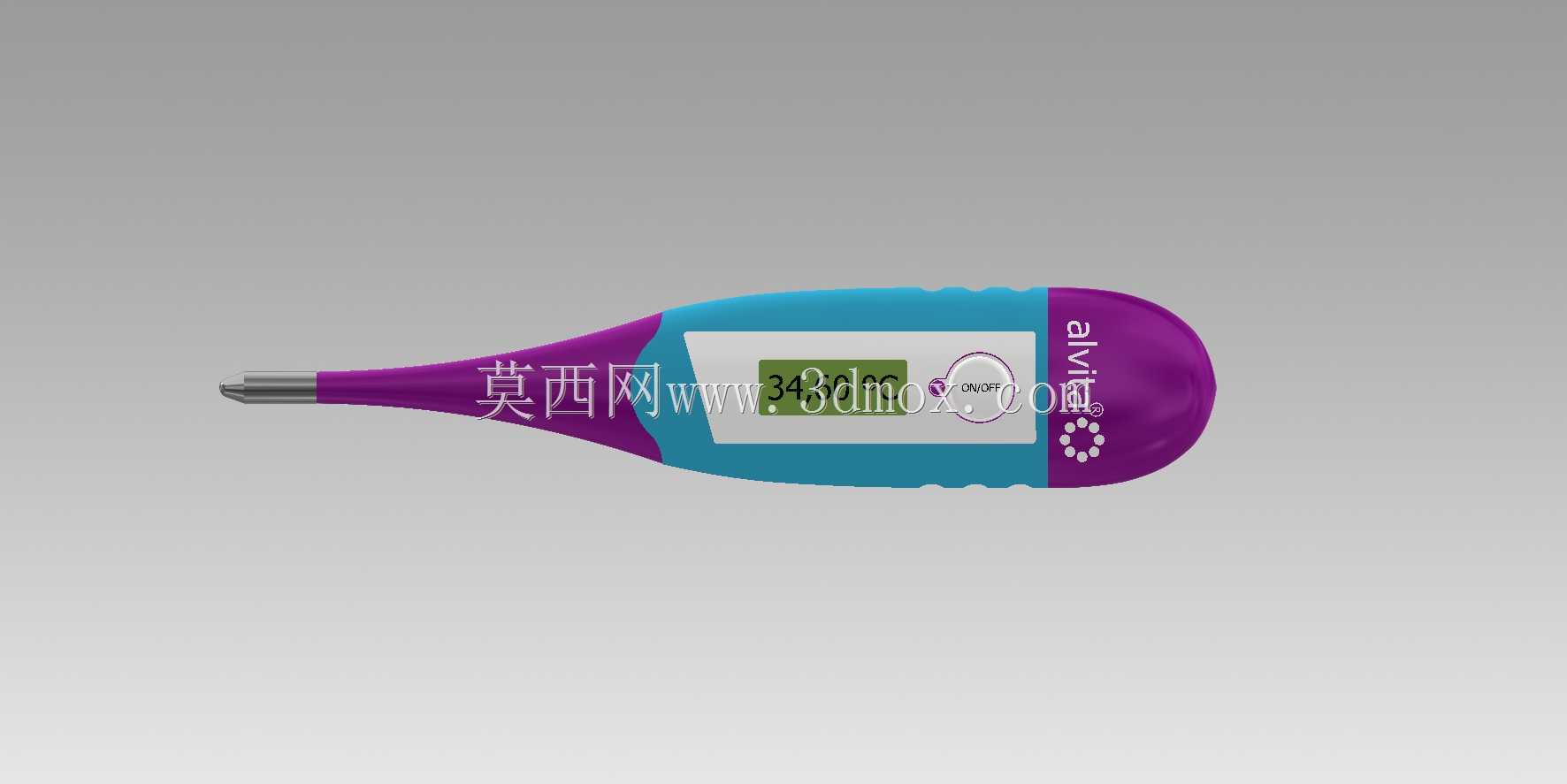

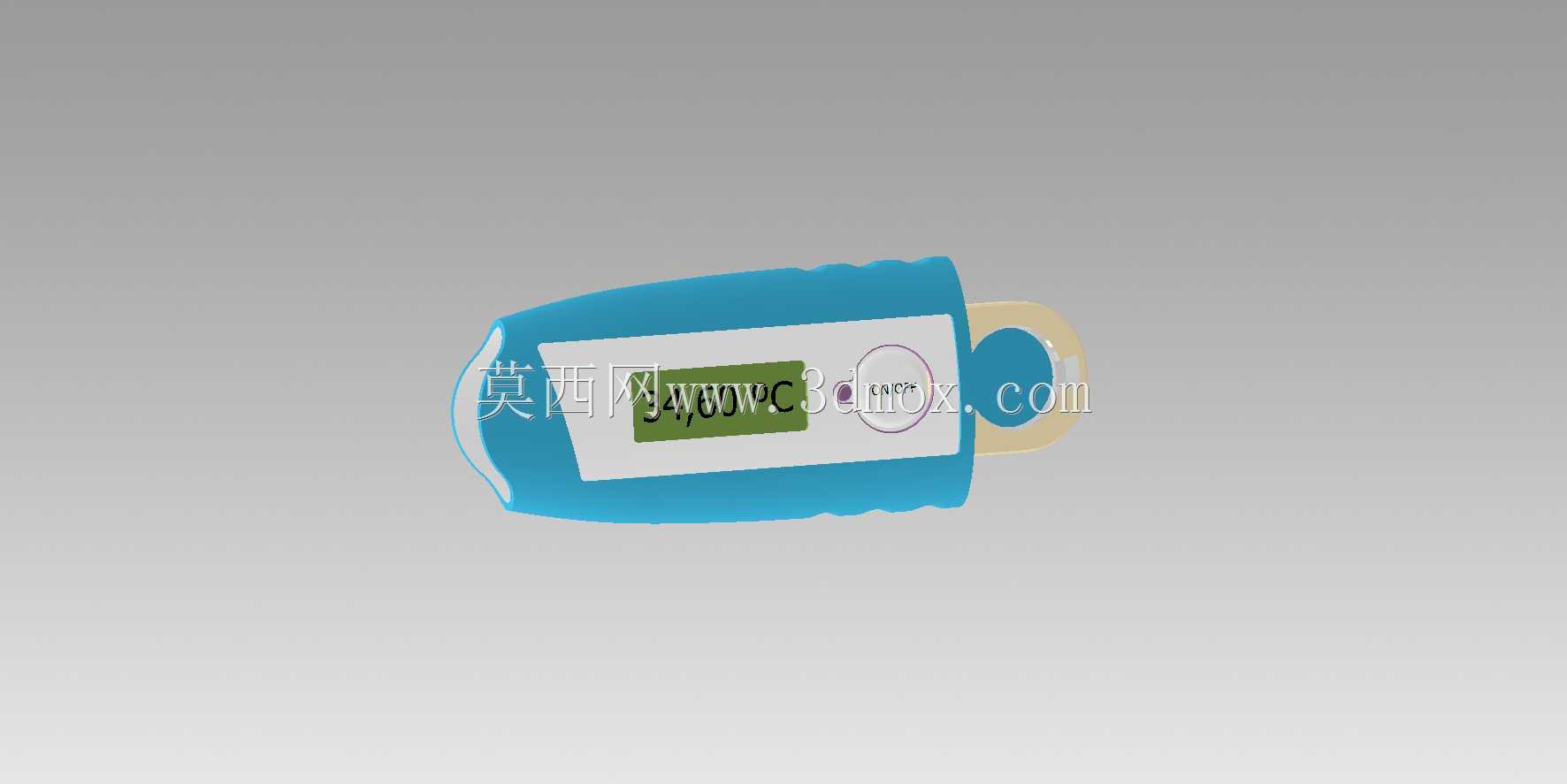

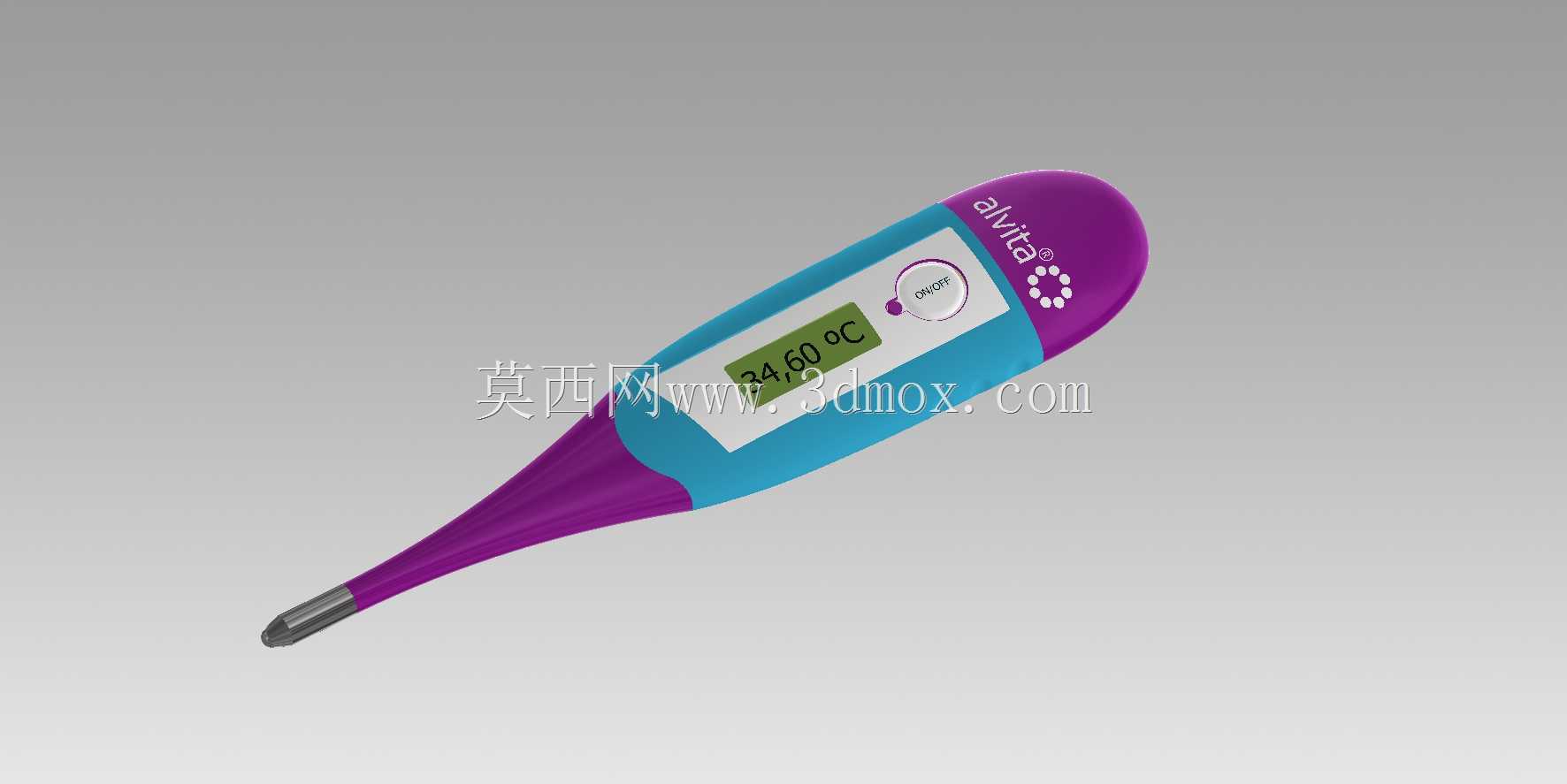

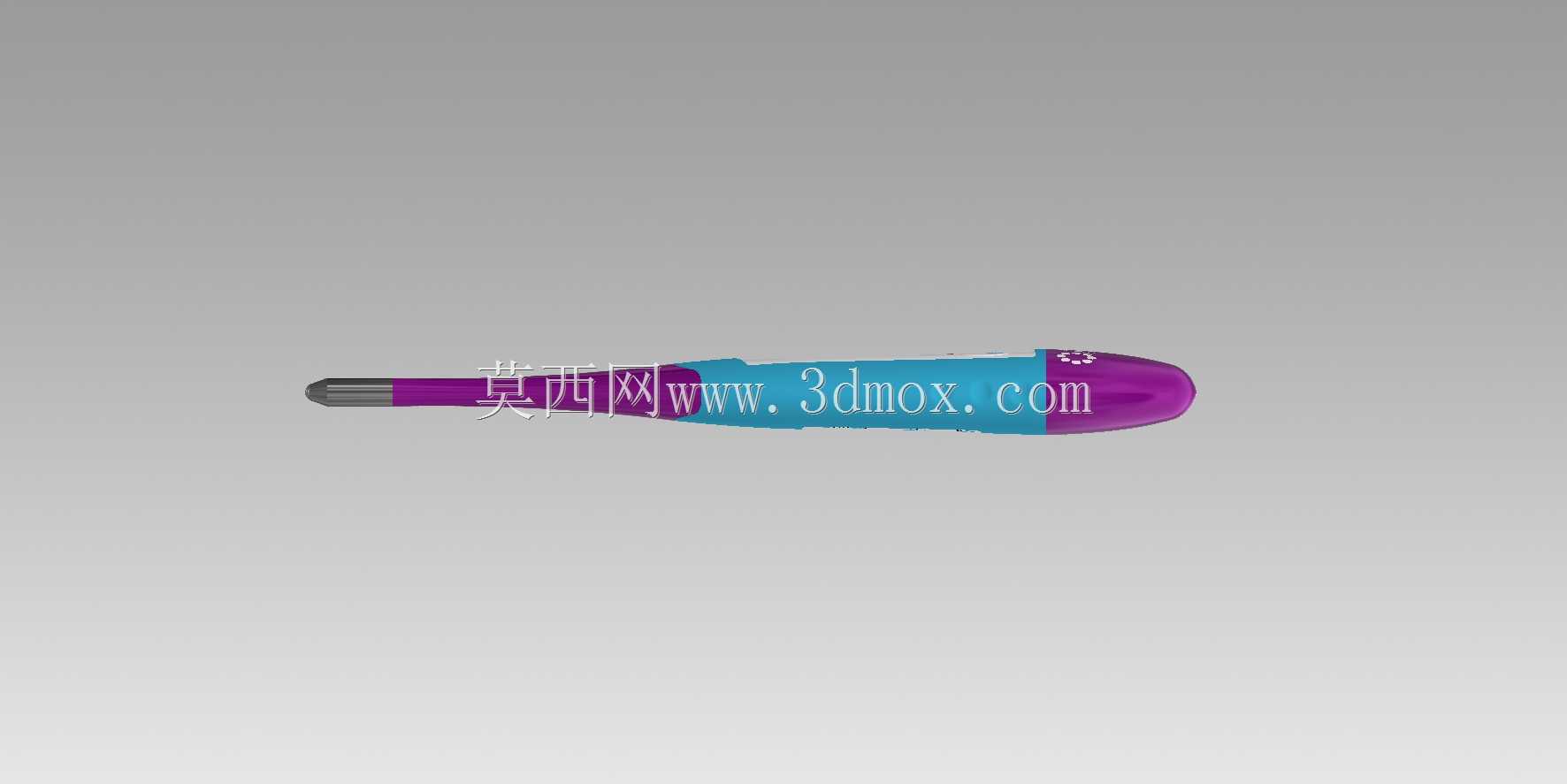

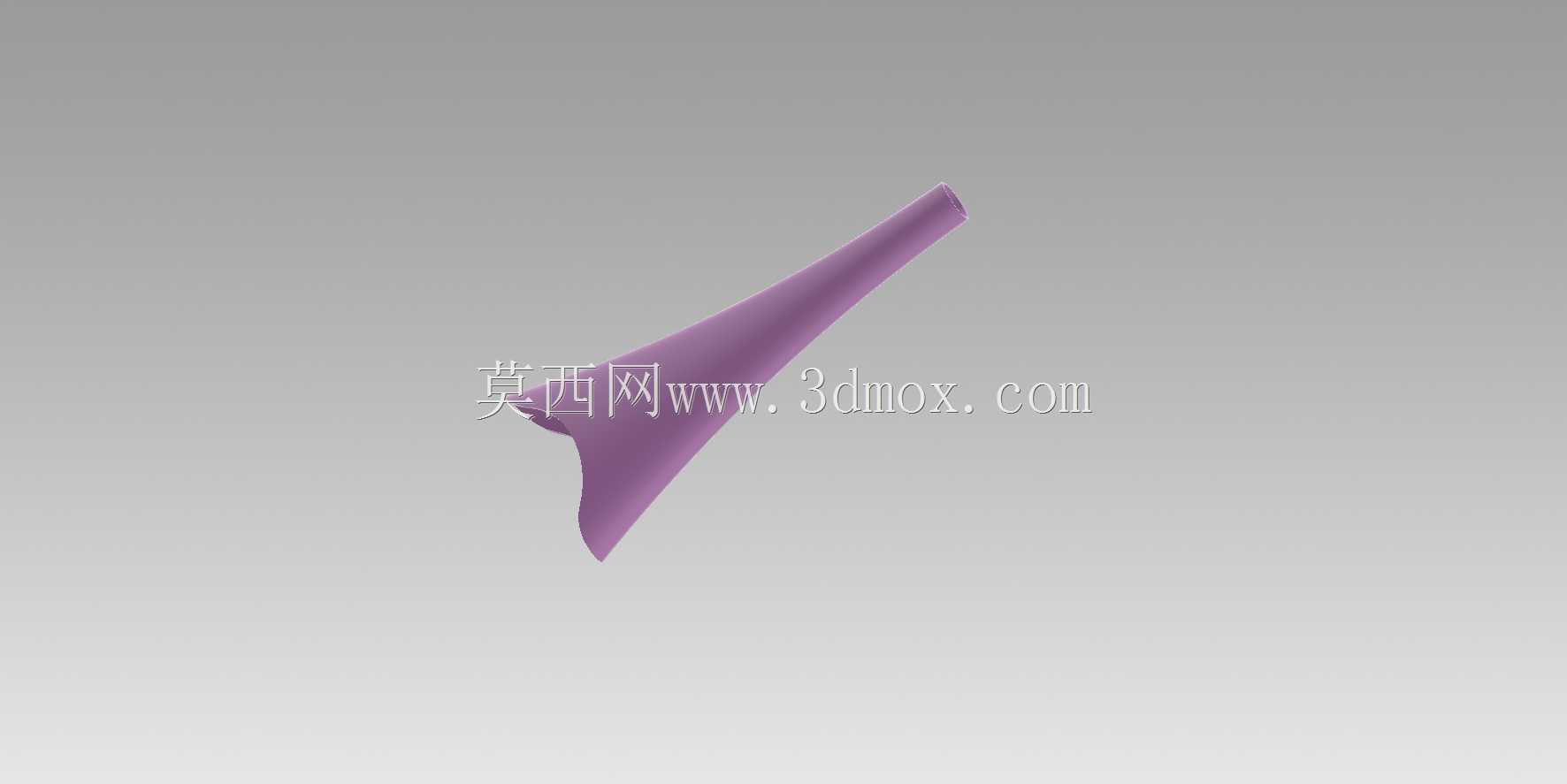

　　手持主体部分的外形设计充分考虑了不同手型的握持习惯，壳体中段做了内凹的弧形握位，表面设置细密的防滑纹理，单手握持时拇指可以自然搭在功能按键区域，无需调整手势即可完成开机、测温、读数的全流程操作。壳体整体采用双色注塑工艺，握持区域使用软质TPE材质包裹，提升握持摩擦力的同时，冬季使用时不会产生明显的冰凉触感，显示区域周边采用硬质ABS材质做支撑，保证液晶屏安装的结构强度，避免跌落、挤压造成的屏幕碎裂问题。

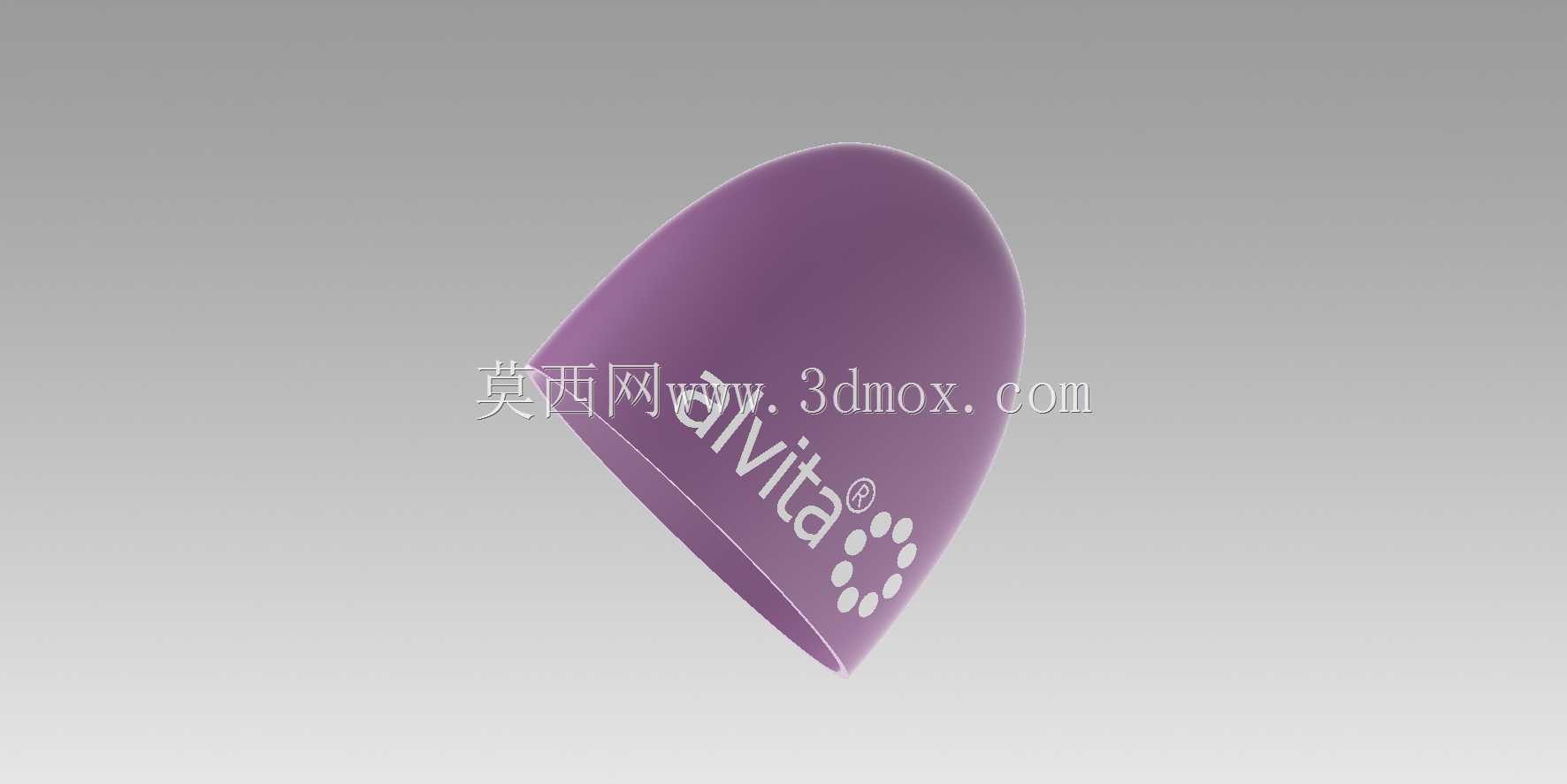

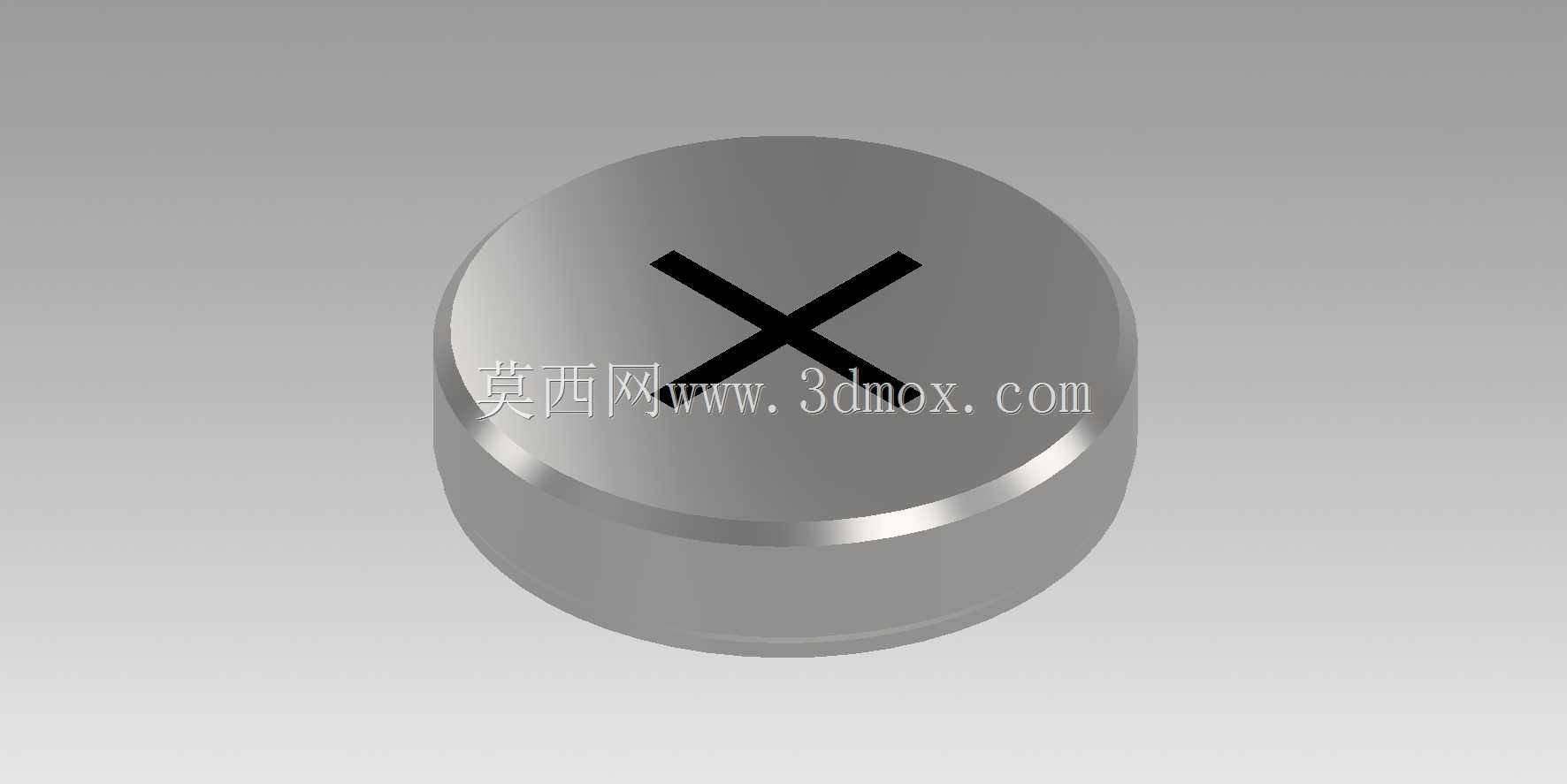

　　内部结构布局上，将PCB主控板、纽扣电池仓、蜂鸣器提示模块沿壳体长度方向依次排布，最大限度压缩横向尺寸，整体壳体最大宽度控制在18mm，厚度控制在10mm，整体长度控制在125mm，收纳时可以轻松放入便携药盒、随身口袋，不会占用过多储物空间。电池仓设置在壳体尾端，采用旋转式卡扣仓盖，无需工具即可更换纽扣电池，仓盖处设置硅胶密封圈，避免电池仓进液造成的电路腐蚀。显示区域采用倾斜式安装角度，液晶屏与壳体上表面呈12度夹角，手持测温时使用者无需刻意转动手腕即可清晰读取屏幕上的温度数值，屏幕周边做了遮光凸台，避免强光环境下的屏幕反光问题。功能按键采用一体式硅胶按键，与壳体软胶层一体成型，按键行程控制在0.8mm，按压力度控制在2N，既可以避免误触，也能保证按压反馈清晰，测温完成后蜂鸣器会发出提示音，无需持续观察屏幕即可知晓测温完成状态。

　　在结构强度设计上，壳体内部设置了六条沿长度方向分布的加强筋，将PCB板牢牢卡在加强筋形成的定位槽内，避免摔落时电路板移位造成的焊点脱落，探头内部的NTC温度传感器采用导热胶灌封固定，既可以保证温度传导的效率，也能固定传感器位置，避免晃动造成的测量数值漂移。整体结构做了1.2米高度自由跌落的仿真验证，壳体边角位置做了R3的圆弧过渡，跌落时可以分散冲击力，不会出现壳体开裂、内部零件损坏的问题。感温探头的金属端采用304不锈钢拉伸成型，壁厚控制在0.2mm，兼顾导热效率与结构强度，不会因为正常使用的挤压出现变形问题。

　　从装配工艺角度考虑，整个壳体仅分为上下两个主壳件，配合探头金属套、电池仓盖、按键、屏幕视窗几个少量附属零件，所有零件均设计有明确的装配定位柱与卡扣，装配时可以实现无螺丝快速组装，仅在上下壳衔接处采用超声波焊接即可完成整体密封，减少装配工序的同时提升整体结构的连接强度，适合规模化量产的工艺需求。屏幕视窗采用透明PC材质，表面做硬化处理，避免日常使用的划痕影响读数清晰度，视窗与壳体之间采用双面胶粘接密封，进一步提升整体防水性能。
