M25细牙螺栓配套六角螺母紧固组件

　　这套M25规格细牙螺纹的螺栓螺母配套组件，是工业装配领域应用极广的可拆卸紧固连接件，在重型设备机架拼接、液压阀组安装、传动部件定位、管道法兰对接等场景中都承担着核心的连接锁紧作用。不同于普通粗牙螺纹紧固件，M25×2的细牙螺距设计，让这套组件在承受交变载荷、振动冲击的工况下具备更优的防松性能，螺纹牙型的受力分布更均匀，不会因为设备运行过程中的持续振动出现螺纹副滑牙、松脱的问题，尤其适合矿山设备、工程机械、重型机床这类运行工况复杂、载荷波动大的设备装配场景。

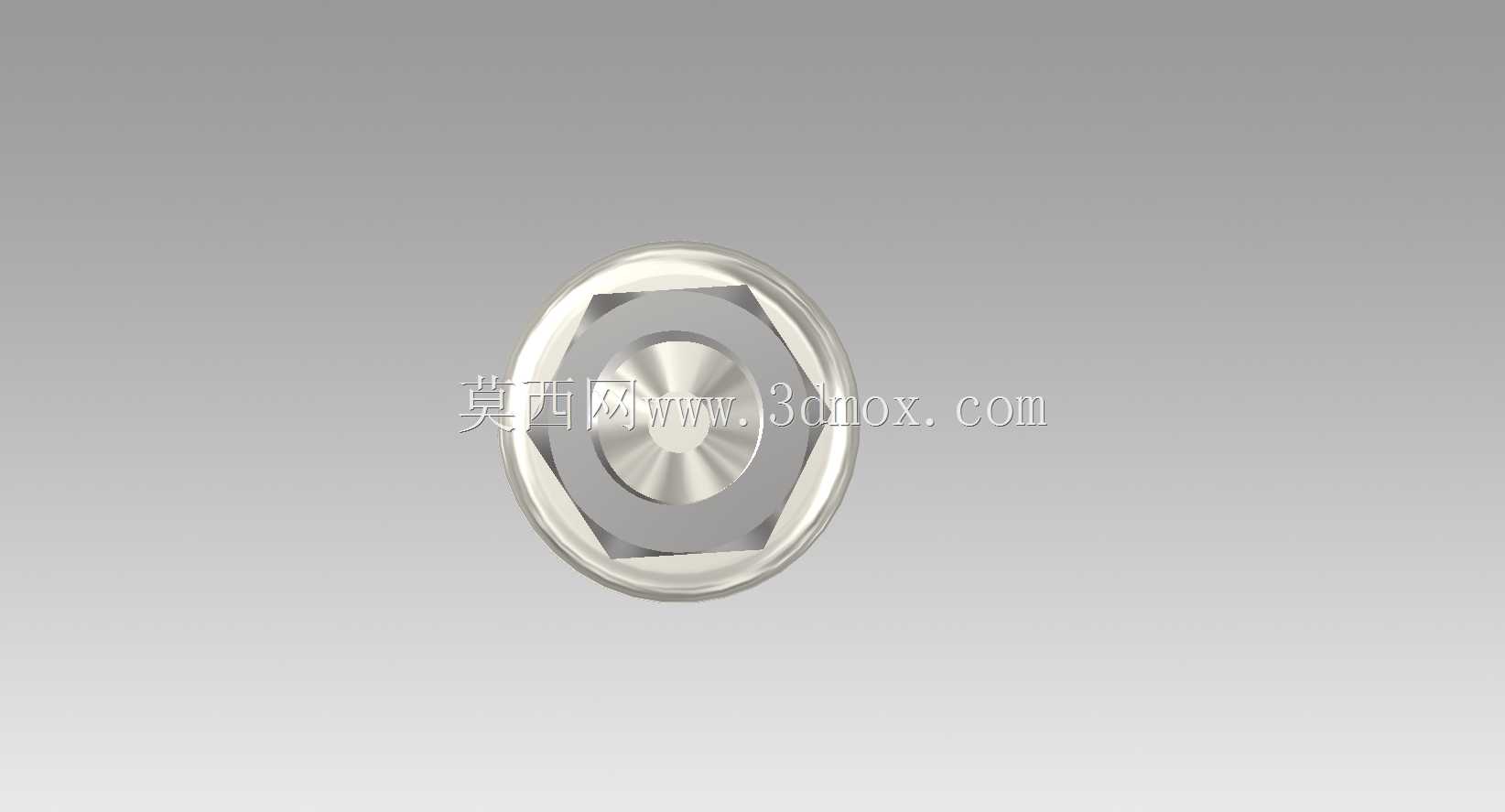

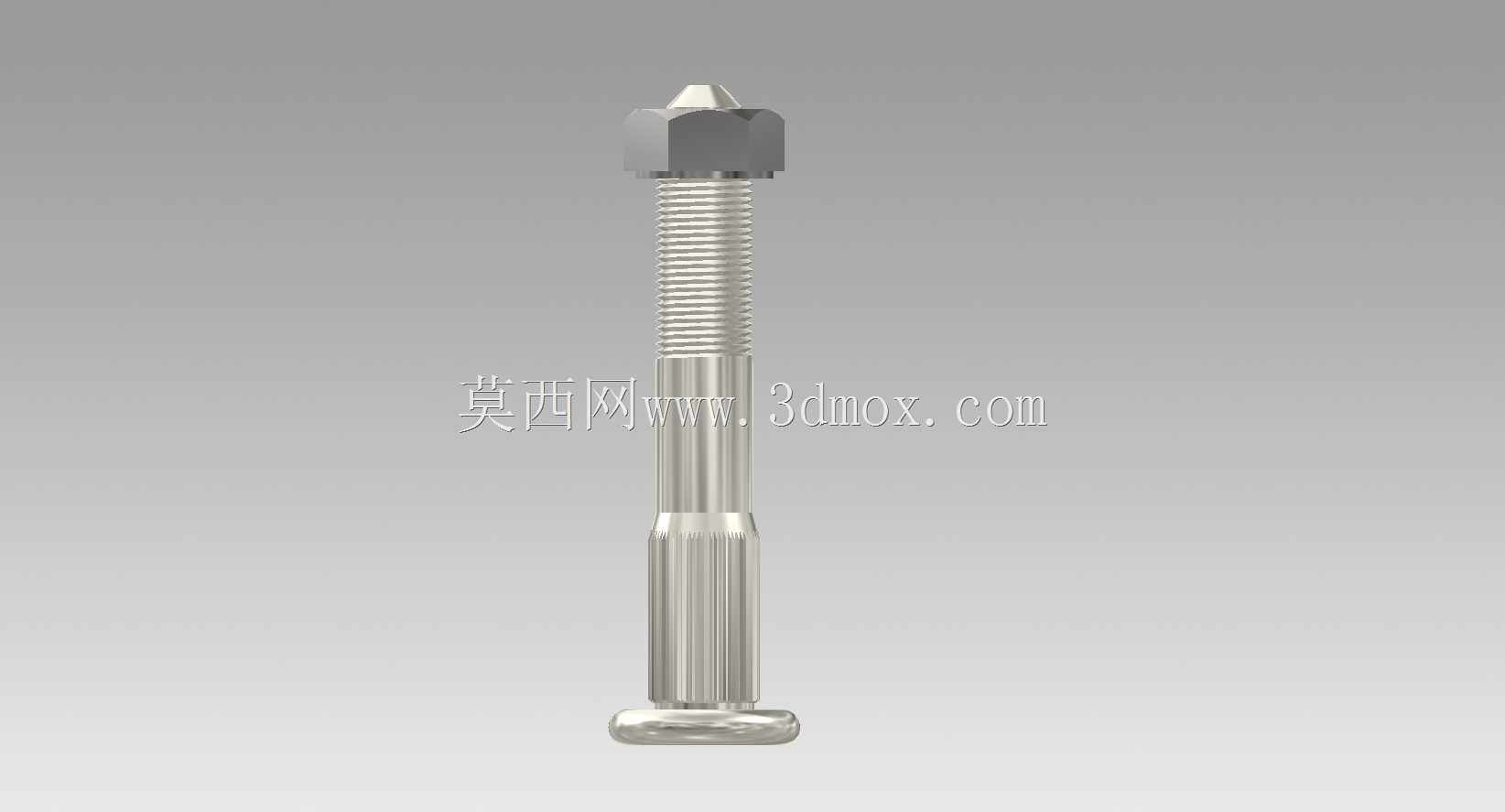

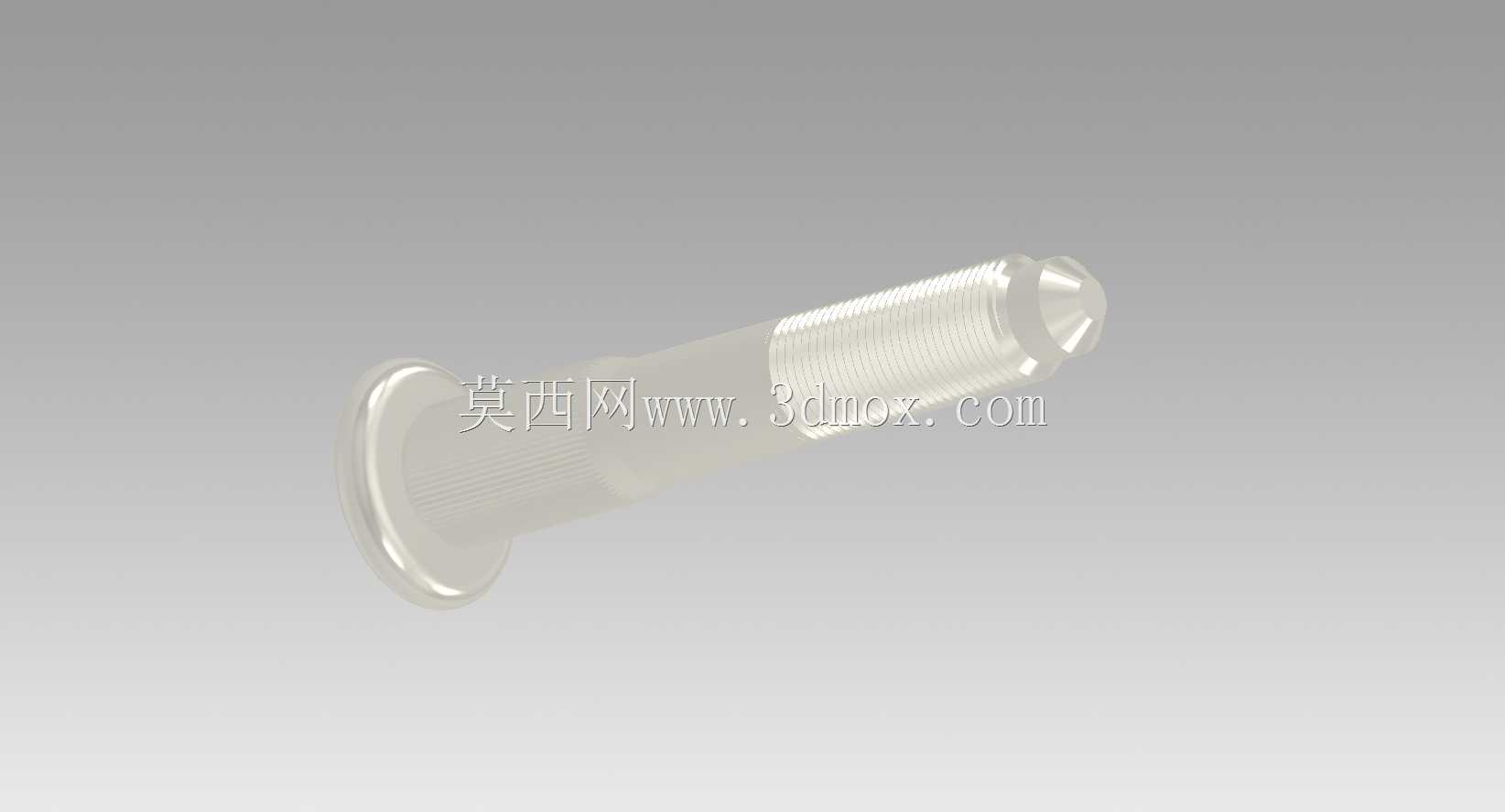

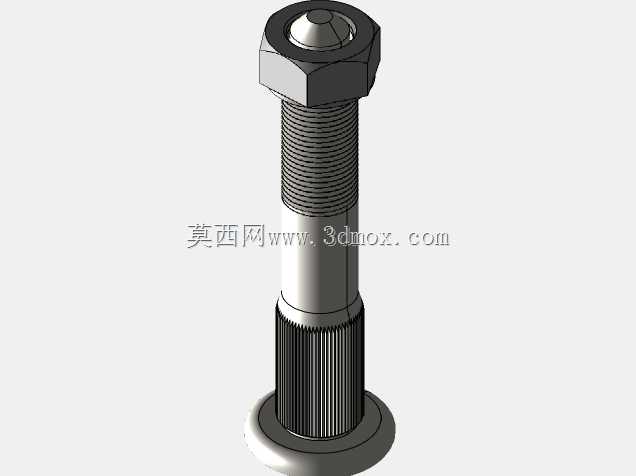

　　从结构设计层面来看，螺栓杆部做了差异化的分段设计：靠近螺栓头部的位置预留了足够长度的全螺纹段，能够适配不同厚度的被连接件叠装需求，不管是单层厚板安装还是多层薄板叠加紧固，都能保证螺母旋合后有足够的螺纹啮合长度，满足连接强度要求；螺纹段往下的光杆部分做了滚花防滑处理，这部分设计是考虑到安装过程中，当螺栓穿入安装孔后，滚花纹路可以和安装孔壁形成轻微的阻尼作用，避免穿栓过程中螺栓自由转动，方便施工人员单手扶住螺栓就可以完成螺母的预拧操作，大幅提升现场装配的效率；光杆段靠近螺栓末端的位置做了直径收窄的过渡设计，既可以减少螺栓穿入安装孔时的卡滞问题，也能在需要加装防松垫圈、平垫的时候，给垫圈预留准确的定位位置，避免垫圈安装后出现偏斜，影响锁紧后的受力均匀性。螺栓头部采用标准六角头设计，对边尺寸符合通用紧固件的公差要求，可以和常规的开口扳手、套筒扳手完全适配，现场安装不需要配备特殊规格的工具，降低了装配环节的工具适配成本。配套的六角螺母和螺栓螺纹精度做了匹配设计，螺纹副的配合间隙控制在合理公差范围内，既不会因为间隙过小出现旋合卡滞，也不会因为间隙过大导致锁紧后存在旷量，影响连接刚性。

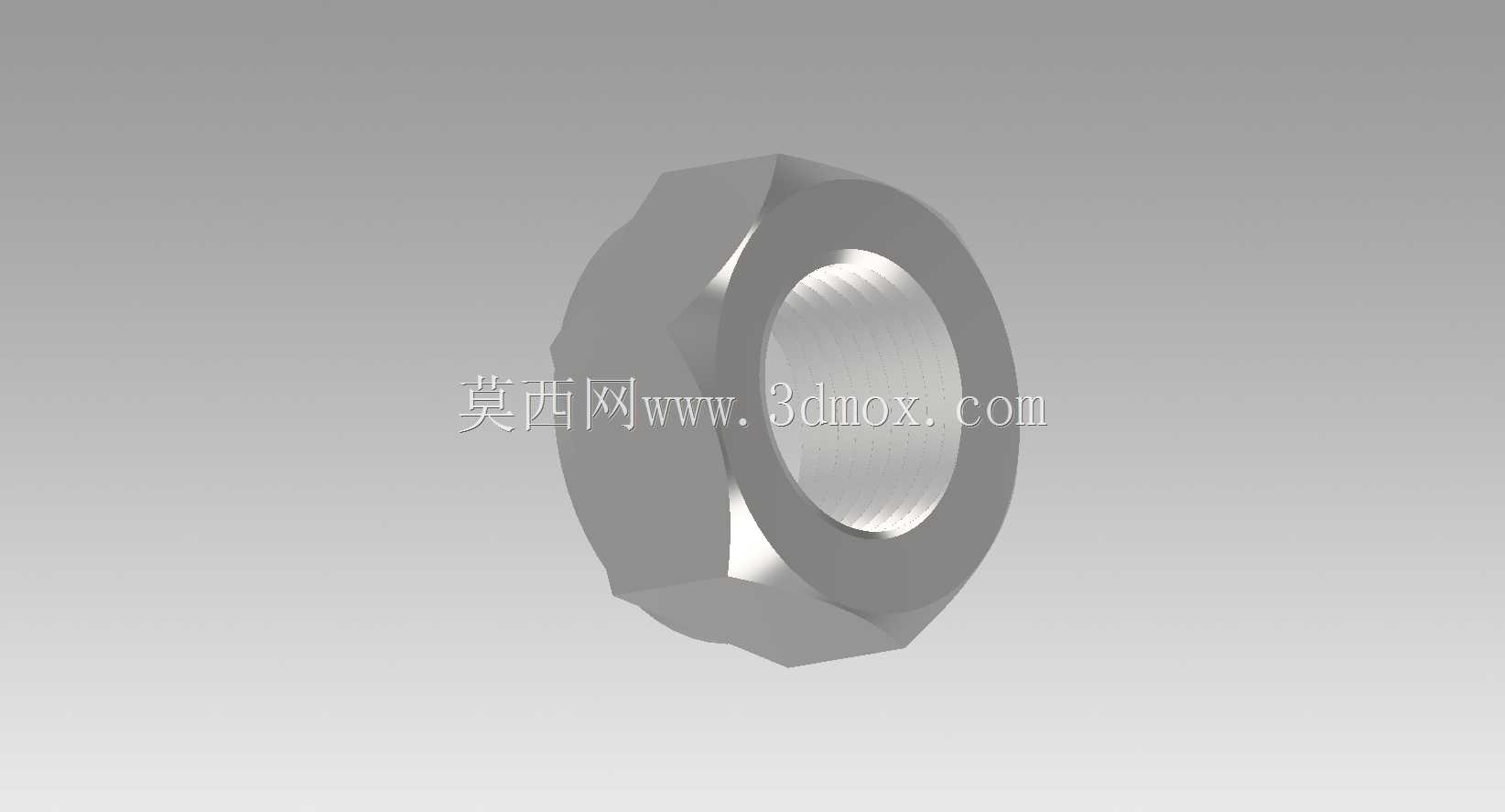

　　从安装边界尺寸来看，这套组件的螺栓总长度能够满足最大叠装厚度不超过120mm的被连接件安装需求，螺栓头部的六角对边尺寸为36mm，厚度为15mm，安装时需要在被连接件外侧预留至少20mm的扳手操作空间，保证套筒或者扳手能够完全套入螺栓头部完成扭矩锁紧；配套螺母的六角对边尺寸和螺栓头部一致，同样为36mm，螺母厚度为20mm，安装时螺母侧需要预留至少22mm的操作空间，方便施加规定的锁紧扭矩。螺纹部分的有效旋合长度达到30mm，按照机械设计的螺纹连接强度计算标准，这个旋合长度完全可以满足8.8级强度等级下的最大载荷要求，即使在承受最大轴向拉力的工况下，也不会出现螺纹牙剪切失效的问题。螺栓末端做了倒角导向设计，穿入安装孔的时候可以自动找正孔位，即使安装孔存在少量的位置度偏差，也能顺利穿入，降低了现场安装的对位难度。

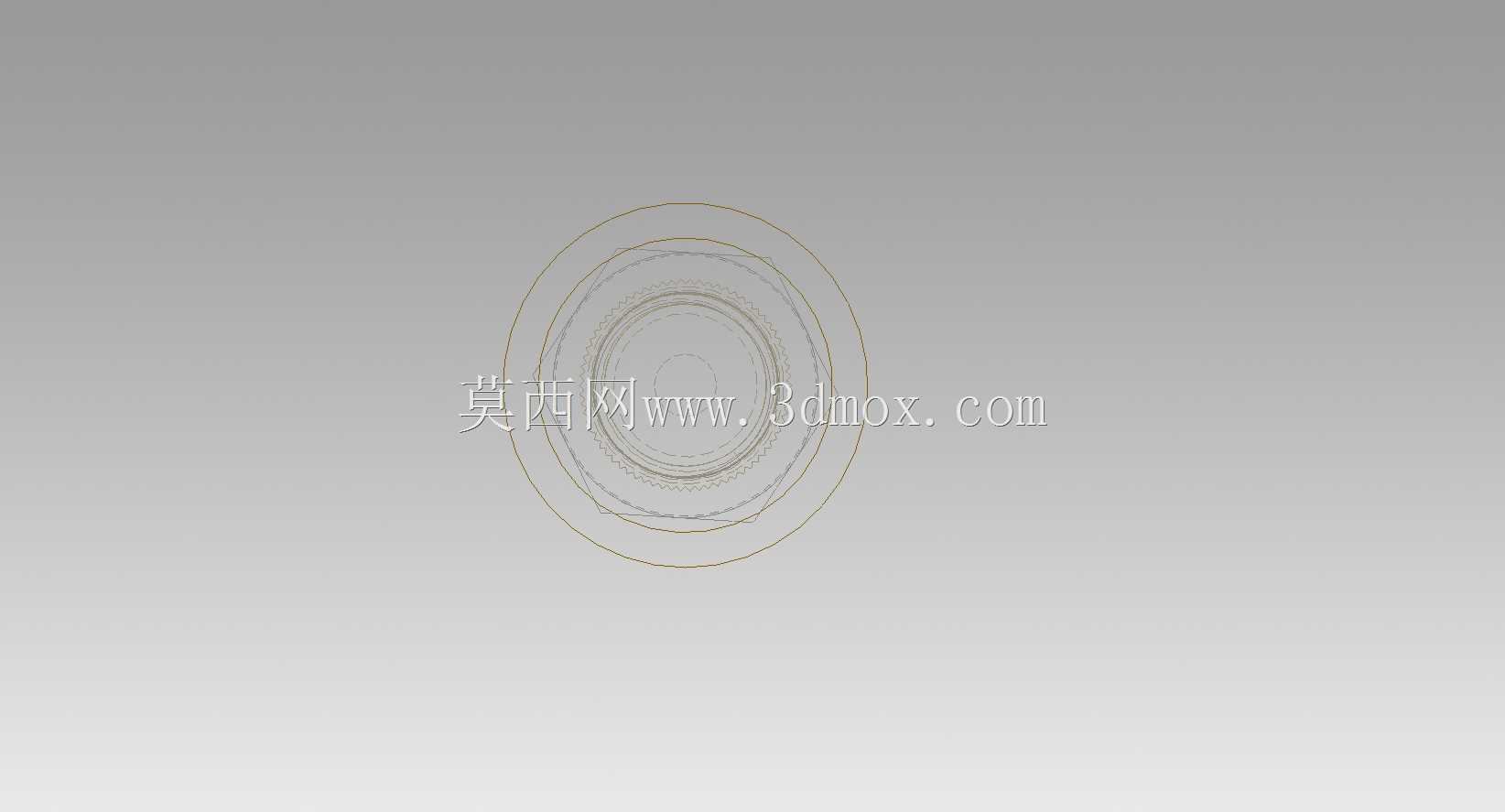

　　在实际选型应用中，这套紧固件适合配合精度等级为H12的安装孔使用，安装孔直径推荐加工为26mm，既可以保证螺栓顺利穿入，也不会因为孔间隙过大导致连接后出现错位偏移。如果应用在振动较强的工况下，可以在螺母侧加装弹簧垫圈或者双螺母防松结构，进一步提升连接的可靠性；如果应用在有防腐要求的户外场景，也可以在组件表面做镀锌、达克罗等表面处理，提升耐锈蚀能力，延长户外使用寿命。不同于焊接类的永久连接方式，这套螺栓螺母组件属于可拆卸连接结构，后期设备维护、部件更换的时候，可以直接拆卸螺母完成部件拆解，不会对被连接件造成结构性破坏，大幅降低设备后期的维护成本。在三维建模过程中，这套组件的螺纹部分采用了精确的牙型建模，还原了细牙螺纹的实际轮廓，不管是做装配干涉检查、连接强度仿真，还是出工程图做物料统计，都可以直接调用，不需要二次修改模型参数，能够有效缩短结构设计阶段的建模周期，提升设计工作的效率。
