按动式圆珠笔外观结构三维设计

　　这款按动式圆珠笔的结构设计，首先要匹配日常办公、学生书写、商务记录等高频使用场景的实际需求，区别于传统拔帽式笔具，按动结构省去了笔帽收纳的麻烦，也避免了笔帽丢失导致笔尖损坏、墨水干涸的问题，适配单手握持快速出芯收芯的操作逻辑，用户在快速记录、会议速记等场景下，单指按压即可完成笔尖的伸出与收回，操作行程控制在合理范围，按压力度适配多数人的手指发力习惯，不会出现按压过紧导致操作费力，或是按压过松导致误触发笔尖伸出的问题。

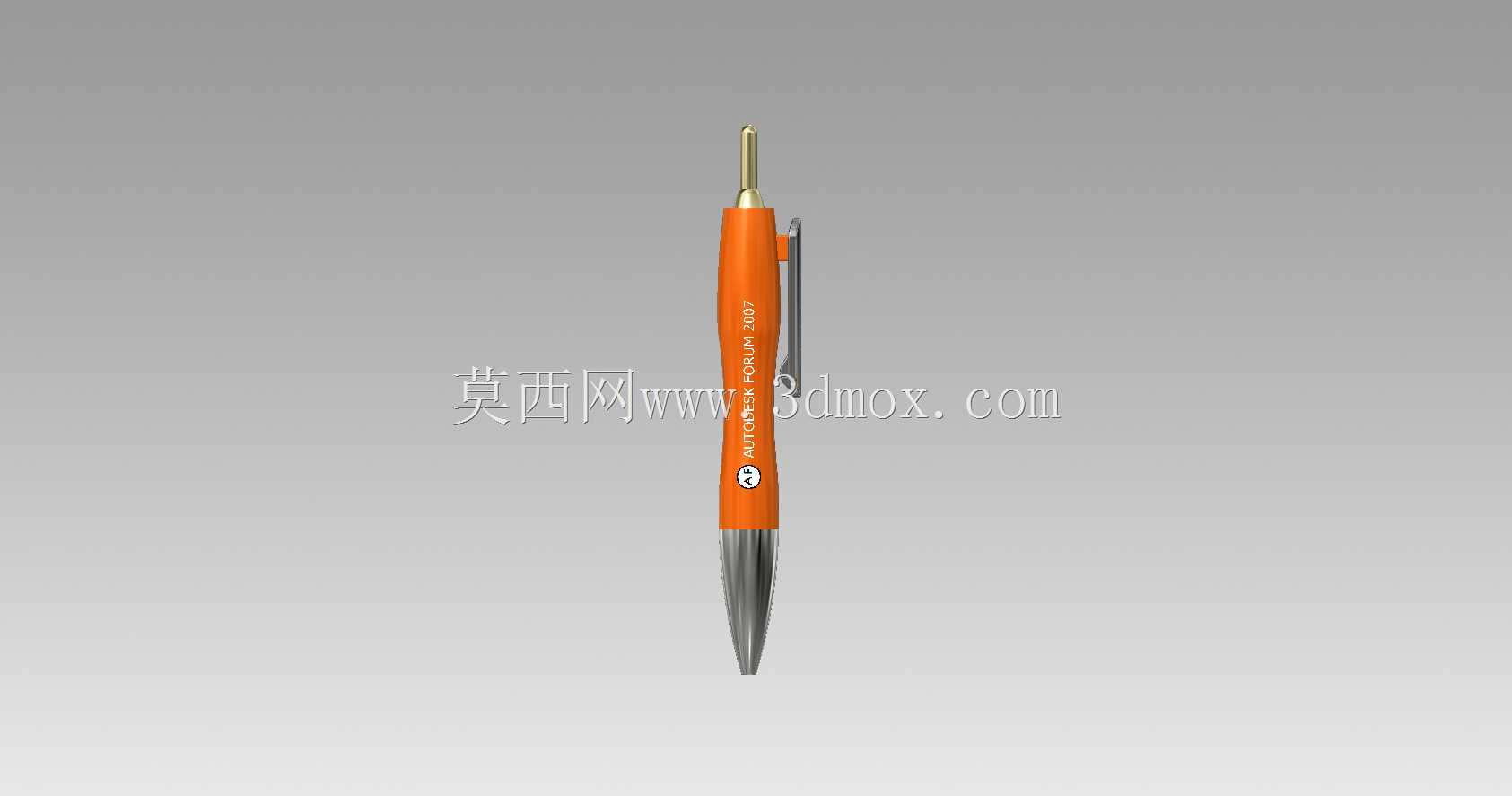

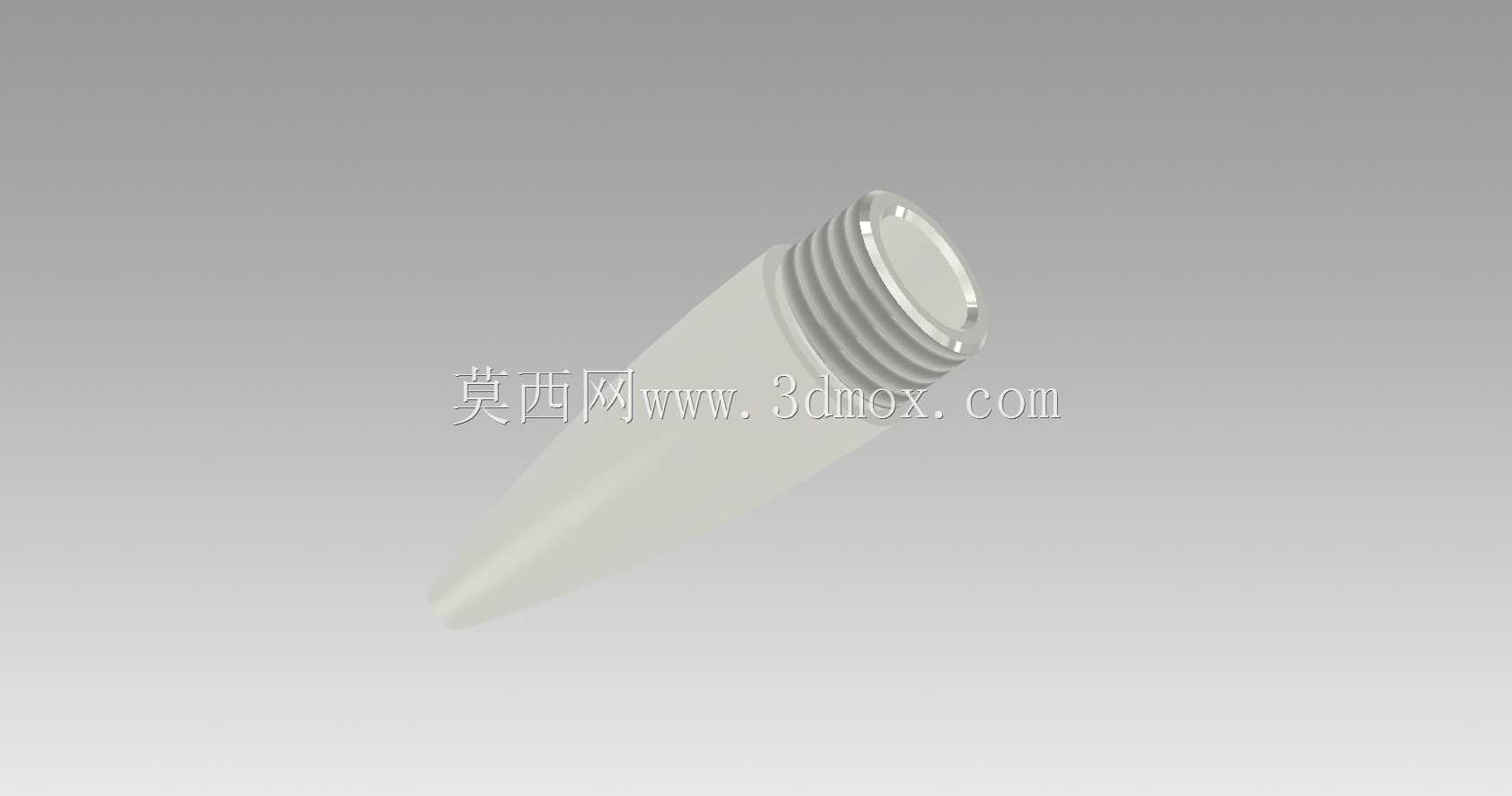

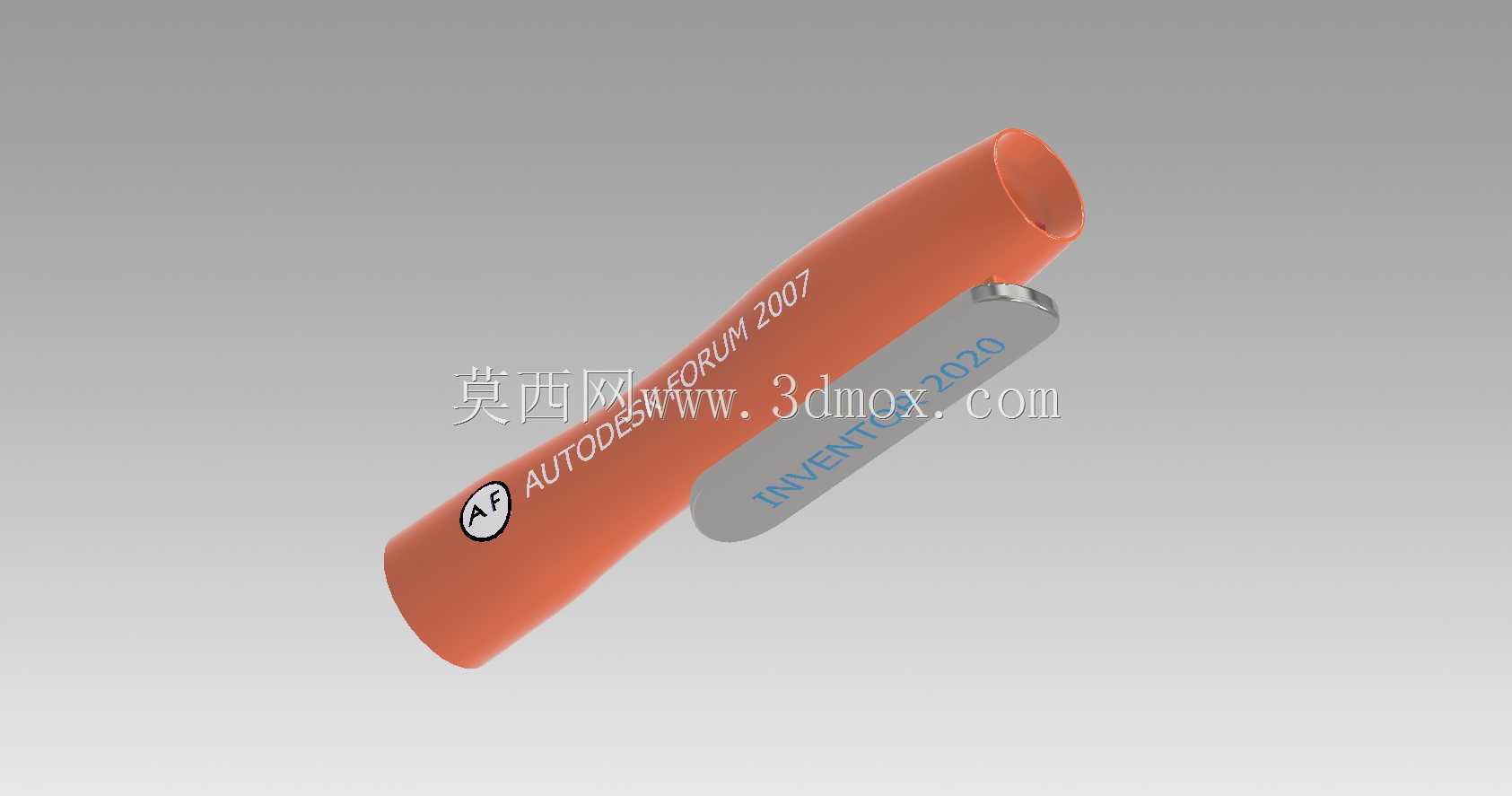

　　从结构分层来看，整笔分为笔夹装饰段、按动触发段、笔身握持段、笔尖导向段四个核心部分，笔身握持区做了内凹的贴合曲面，匹配成年人握持笔具时的手指贴合弧度，握持区表面做了防滑纹理处理，长时间书写时不易打滑，笔身主体采用工程塑料材质，兼顾轻量化与结构强度，整笔重量控制在10g左右，长时间握持书写不会产生明显的手部负重感。笔尖段采用金属锥形导向结构，既可以保护内部的笔芯导管，也能在书写时提供稳定的笔尖支撑，减少书写过程中的笔尖晃动量，保证书写线条的流畅稳定。

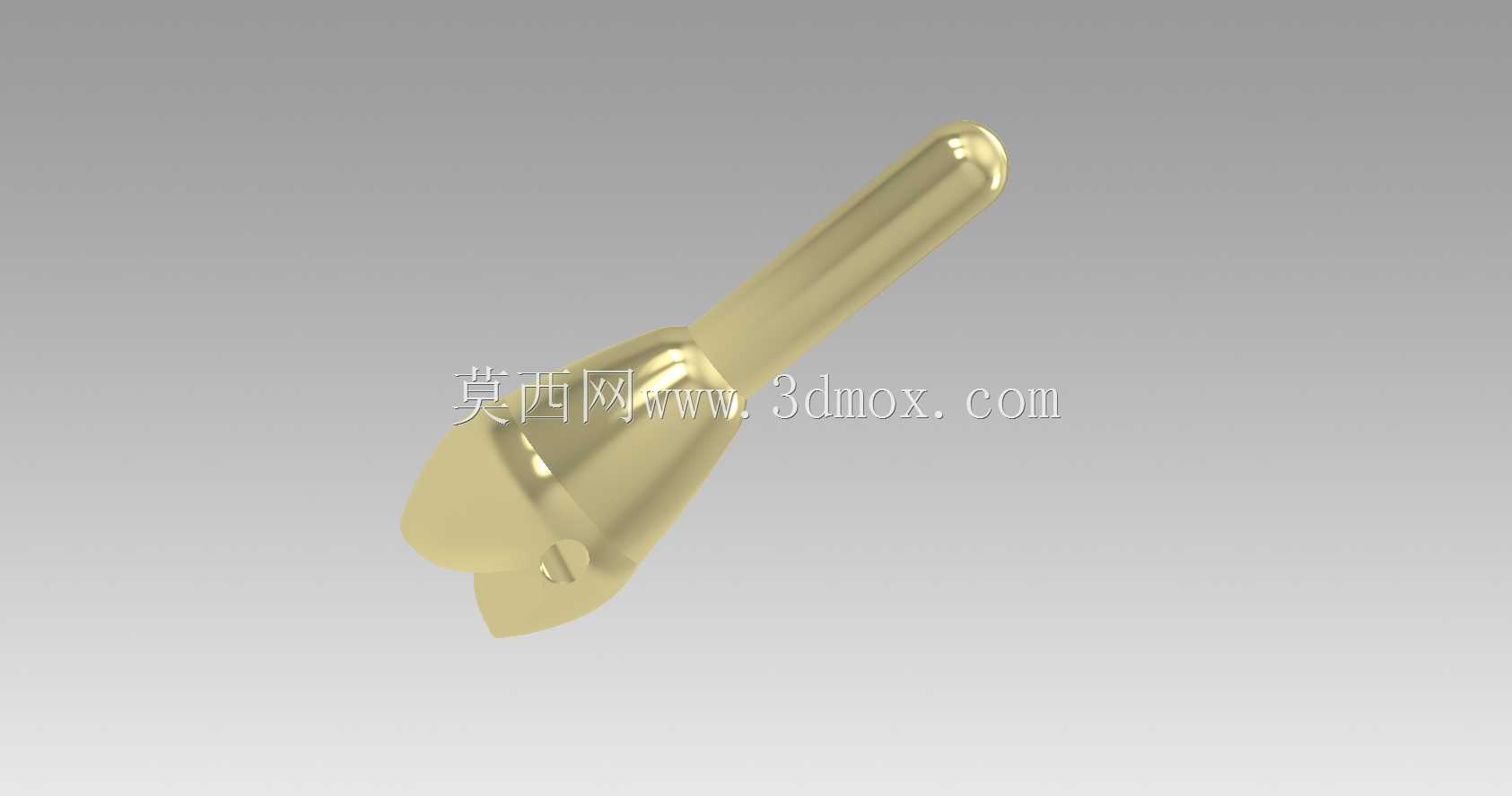

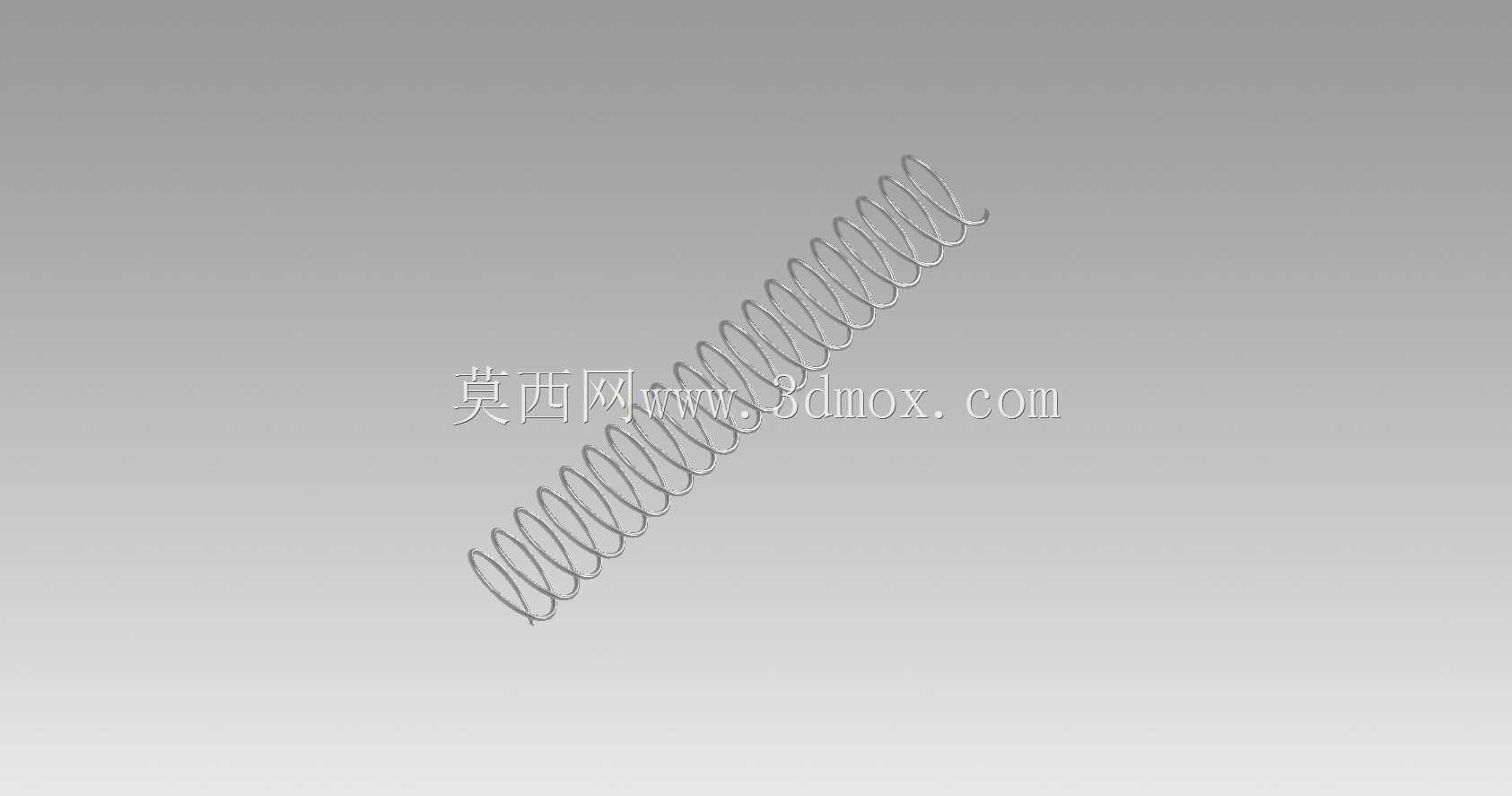

　　设计过程中首先要确定内部通用按动笔芯的适配尺寸，目前市面主流的按动中性笔、圆珠笔芯长度、直径都有通用的行业尺寸规范，笔身内部的储芯腔尺寸要预留足够的装配公差，保证不同品牌的同规格替换笔芯都能顺利装入，不会出现卡滞、长度不匹配导致按动结构失效的问题。按动结构的棘轮锁止机构设置在笔身上部，配合内置的复位弹簧，实现按压一次锁止伸出笔尖、再按一次解锁收回笔尖的循环动作，弹簧的弹力参数经过匹配，既可以保证收回笔尖时的复位速度足够，也不会因为弹力过大导致按动时的反馈过硬。

　　外形尺寸方面，整笔总长度控制在140mm左右，笔身最大直径12mm，握持区最小直径10mm，符合日常笔具的便携尺寸要求，可以轻松放入常规的笔袋、衬衫口袋、办公笔筒内，笔夹的结构设计在笔身上段，夹持厚度适配常规的笔记本封面、衬衫口袋布料厚度，夹持力适中，夹在口袋或者笔记本上时不会轻易脱落，也不会因为夹持力过大损伤布料或者纸张表面。

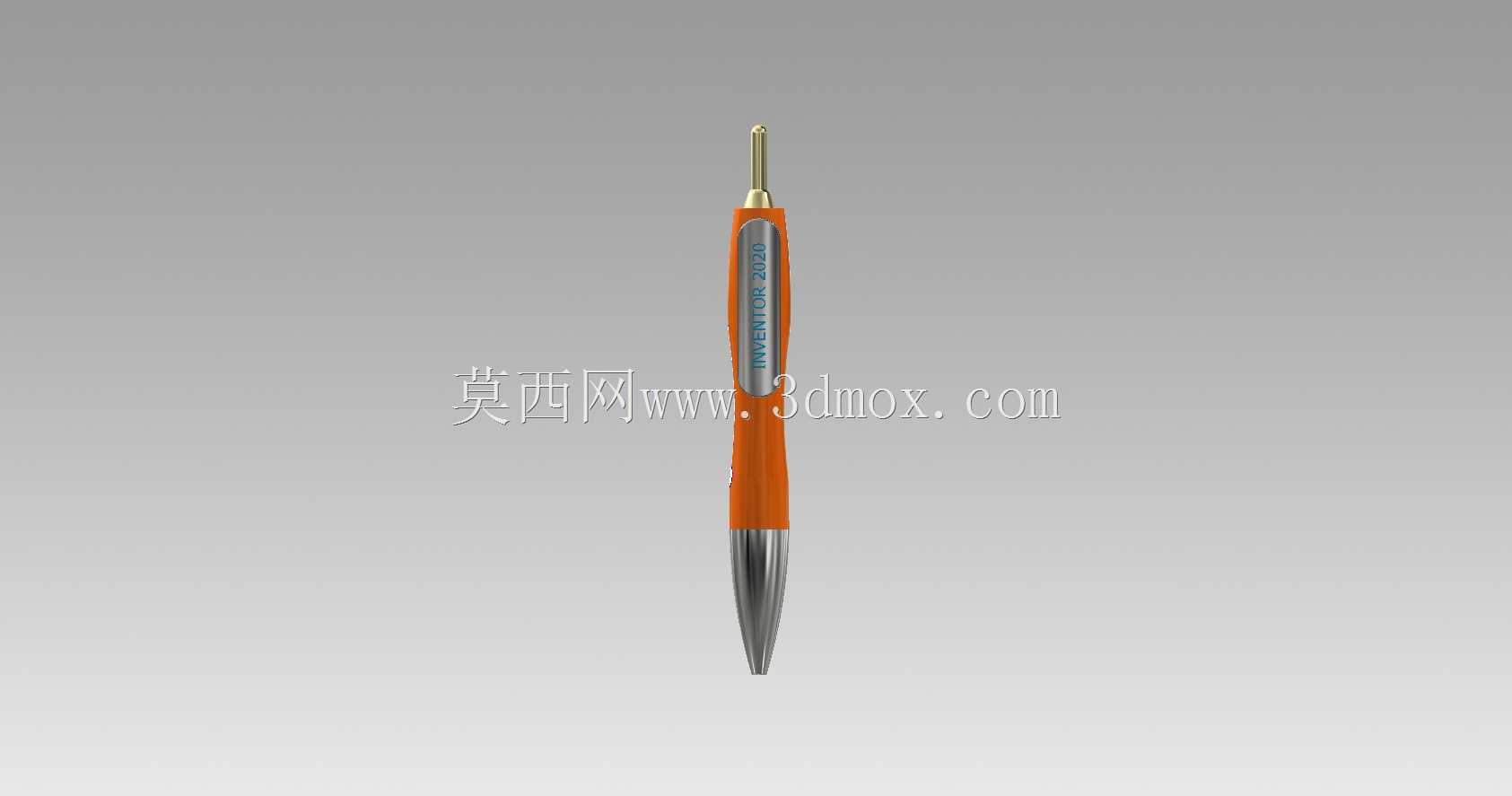

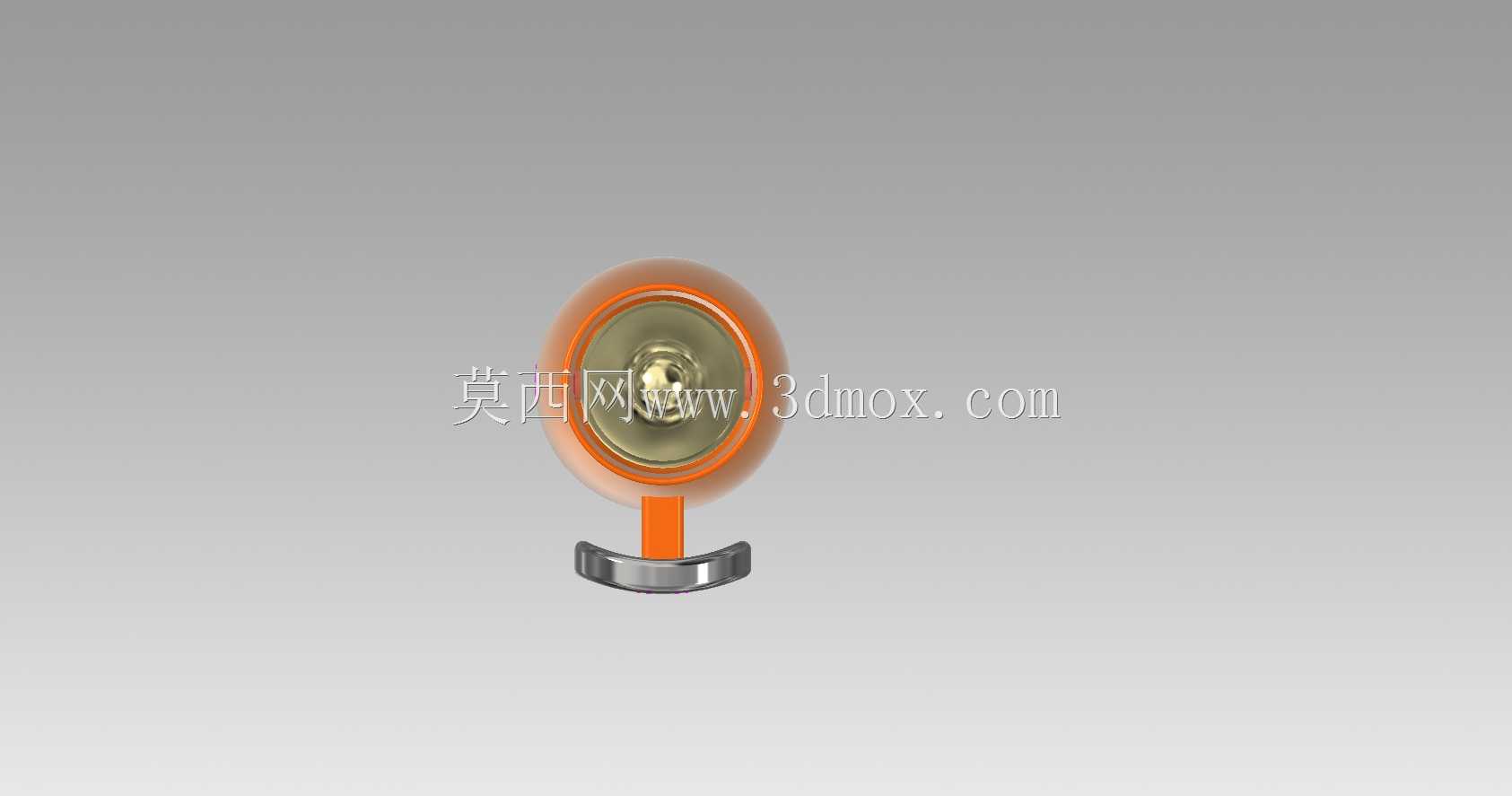

　　结构装配上，整笔采用上下段旋扣配合的装配方式，不需要额外的螺丝紧固件，用户需要更换笔芯时，只需要旋转拧开笔身中段，即可取出旧笔芯替换新笔芯，操作门槛极低，不需要额外的辅助工具。笔身表面的分色设计做了合理的结构拆分，橙色的握持外壳与灰色的装饰条、金属质感的笔尖段做了清晰的装配分界，各部件之间的配合间隙控制在0.1mm以内，装配后不会出现明显的段差、缝隙不均的问题，外观整体性更强。

　　从实际使用的可靠性角度出发，按动结构的棘轮部件采用耐磨的POM材质制作，经过数千次的按压循环测试也不会出现齿形磨损导致的锁止失效问题，笔身外壳的工程塑料材质添加了抗老化助剂，长期手持接触汗液、日常光照下也不会轻易出现变色、脆裂的问题。笔尖的金属导向管与笔芯头部的配合间隙控制在0.2mm以内，书写时笔尖的径向晃动量控制在极小范围，保证书写时的手感稳定，不会出现笔尖晃荡导致的书写线条发虚的问题。

　　在细节设计上，笔身的装饰条区域预留了品牌标识的印刷位置，表面做了高光处理，和周边的磨砂质感笔身形成视觉层次区分，笔顶端的按动头做了圆弧过渡处理，手指按压时的接触面积足够，不会因为棱角导致按压时的手指不适感。整笔的重心设置在握持区偏下的位置，书写时的重心更靠近纸面，握持手感更稳，减少长时间书写的手部疲劳感。
