船用四叶螺旋桨带轴承支座结构设计

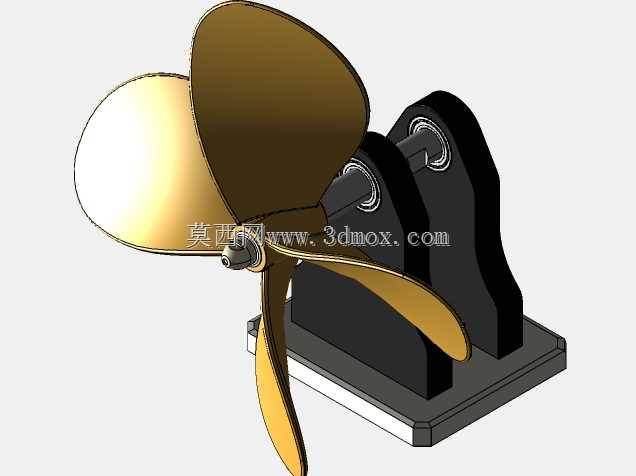

　　这套螺旋桨结构主要面向小型内河船舶、作业艇的推进系统配套设计，也可适配水下作业机器人、小型无人船的动力输出端，作为核心推力输出部件完成动力到行进推力的转换。整套结构包含四叶螺旋桨本体、双轴承支撑座、安装底座三个核心部分，在实际工况中，螺旋桨直接承接传动轴输出的旋转扭矩，通过桨叶的曲面构型在水体中旋转时产生前后压差，形成沿轴向的持续推力，推动载体完成前进、后退动作，配合舵机系统可实现行进方向的调整。

　　从功能特性来看，四叶构型相比传统三叶螺旋桨，在同等转速下推力输出更均匀，桨叶转动过程中的动平衡表现更优，运行时的振动幅度更小，能有效降低轴系的疲劳载荷，适合对运行平稳性有一定要求的小型载具。每片桨叶的曲面从叶根到叶梢采用渐变厚度设计，叶根位置做了加厚过渡处理，避免旋转过程中根部应力集中导致的断裂问题，叶梢位置做了圆弧收边，降低高速旋转时的叶梢涡流损失，提升推进效率。桨叶与中心桨毂采用一体化成型结构，桨毂中心设计有标准轴孔与键槽结构，可直接与传动轴通过平键连接，传递扭矩的同时保证周向固定，避免转动过程中出现打滑问题。

　　支撑部分采用双轴承座分体式设计，两个轴承座分别布置在桨毂后侧的传动轴两端位置，轴承座内部预留有标准深沟球轴承的安装位，可适配常规规格的滚动轴承，既可以对传动轴起到径向支撑作用，抵消螺旋桨旋转过程中产生的径向跳动，也能承受部分轴向推力，降低动力输出端的轴承负载。两个轴承座底部共同固定在一块矩形安装底座上，底座上预留有沉头安装孔，可通过螺栓直接固定在船体尾部的安装平台上，安装时只需保证传动轴的轴线与船体纵轴线平行，即可完成整套结构的定位，安装调试难度较低。

　　设计过程中首先围绕推力需求确定桨叶的直径参数，结合小型船舶的常用吃水深度，桨叶旋转时的最大外圆直径不会超出船体底部的边界，避免航行过程中桨叶触碰水底障碍物造成损坏。桨叶的曲面角度经过多轮调整，在保证推力足够的前提下，尽可能降低旋转时的水流噪音，同时减少空泡现象的产生，延长桨叶的使用寿命。轴承座的高度经过匹配计算，保证螺旋桨旋转时，最下端的桨叶与安装底座上表面留有足够的安全间隙，不会出现转动剐蹭的问题，同时整体安装高度适配多数小型船舶的尾部安装空间，不需要对船体结构做额外改造即可完成适配。

　　在实际选型匹配时，可根据载体的满载排水量、设计航速调整桨叶的螺距参数，高航速需求的场景可适当增大螺距，大载重场景可适当降低螺距提升扭矩输出效率。整套结构的安装边界清晰，底座的安装孔位间距按照通用船用安装标准设计，可直接替换同规格的其他型号螺旋桨组件，互换性较强。日常维护时只需定期检查轴承座内的润滑状态，补充润滑脂，同时检查桨叶表面是否有磕碰损伤、腐蚀痕迹，及时做表面修复处理即可保证长期稳定运行，维护成本较低。
