半齿齿轮与小齿轮间歇传动结构

　　这套半齿齿轮与小齿轮的啮合结构，核心是实现间歇式定角度传动输出，在轻工送料、包装工位分度、小型自动化装配线的步进送进机构里应用十分普遍，很多需要周期性停顿完成工序动作的工位，都会优先选用这类结构来替代复杂的槽轮或者凸轮分割器，尤其是在负载不大、安装空间紧凑的小型设备上，这套结构的成本优势和维护便捷性非常突出。

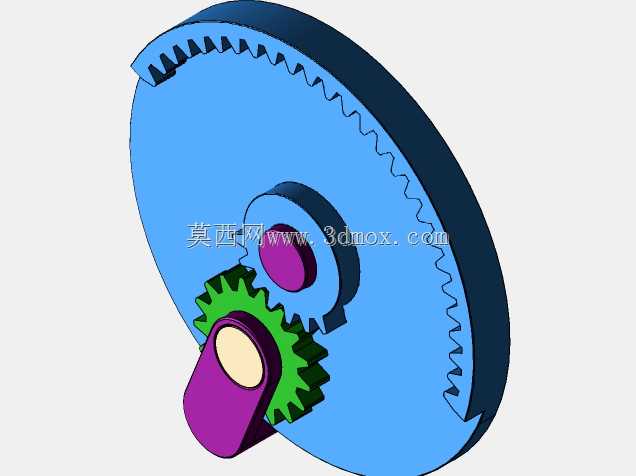

　　从实际功能来看，大直径的半齿齿轮作为主动件转动时，带齿段与下方绿色小齿轮进入啮合状态时，会带动小齿轮按照固定传动比转动，当半齿齿轮的无齿圆弧段转动到与小齿轮对应位置时，啮合关系脱离，小齿轮会立刻停止转动，直到半齿齿轮的带齿段再次进入啮合区间，才会重新带动小齿轮输出转动，整个过程不需要额外的锁止结构，半齿齿轮的无齿段圆弧与小齿轮的齿顶圆刚好形成配合限位，避免停转阶段小齿轮出现惯性滑移，保证停顿位置的重复定位精度满足工位工序的动作要求。

　　设计这套结构的时候，首先要确定的是间歇传动的动停比，也就是半齿齿轮单圈转动过程中，带动小齿轮转动的角度和停顿角度的比例，这个参数完全匹配下游工位的动作时长需求，比如包装机的送膜工位，需要停顿0.3秒完成封切动作，转动0.2秒完成定长送膜，就可以通过调整半齿齿轮的带齿段包角大小来匹配对应的动停时间，不需要额外调整电机的转速参数。其次要考虑啮合的重合度，半齿齿轮的齿形参数和配套小齿轮的齿形参数完全一致，模数、压力角都做了统一匹配，带齿段的首齿和末齿做了轻微的齿顶修缘，避免进啮和退啮的时候出现齿顶顶撞或者卡滞的问题，很多新手设计这类结构的时候容易忽略首末齿的修形，实际装配后经常出现转动卡顿、冲击噪音大的问题。

　　从安装边界来看，这套结构的两个齿轮都采用了凸台定位的安装方式，大的半齿齿轮中心设置了阶梯凸台，用来和安装板上的轴承孔配合，保证转动时的同轴度，小齿轮的中心同样设置了安装凸台，和输出轴的配合段做了公差适配，两个齿轮的中心距严格按照标准齿轮啮合的中心距计算值加工，避免中心距过大导致啮合间隙过大、传动回差超差，或是中心距过小导致转动卡滞、齿面磨损加快的问题。小齿轮下方连接的紫色偏心块，是这套结构的动力输出端，用来带动连杆或者摆杆完成直线往复或者摆动动作，偏心块的直径和偏心距根据实际需要的输出行程确定，安装时偏心块的端面和小齿轮的端面贴合，通过轴端的挡圈或者紧定螺钉完成轴向固定，避免转动过程中出现轴向窜动。

　　实际应用中，这套结构通常搭配定速转动的减速电机直接驱动半齿齿轮，不需要复杂的控制系统就能实现稳定的间歇输出，相比采用伺服电机配合编程实现的间歇动作，这套纯机械结构的抗干扰能力更强，在车间复杂的电磁环境下也不会出现动作错乱的问题，日常维护只需要定期在齿面添加润滑脂，检查齿面的磨损情况即可，不需要对控制系统做定期的参数校准。在小型文具装配、端子插接、标签粘贴这类轻载高速的间歇工位上，这类半齿齿轮传动结构的使用寿命能达到上万小时，完全能满足设备的长期运行需求。设计建模的时候，齿形部分采用标准渐开线齿形生成，无齿段的圆弧半径和小齿轮的齿顶圆半径保持一致，保证停顿时的限位间隙控制在0.05mm以内，既不会因为间隙过大导致停转时小齿轮出现窜动，也不会因为间隙过小导致摩擦阻力增大。两个齿轮的厚度根据传递的扭矩大小做了匹配，齿宽系数取常规的0.8到1之间，保证齿面接触强度满足负载要求，不会出现断齿或者齿面塑性变形的问题。
