教学演示用定滑轮牵引配重结构装置

　　这套滑轮结构的设计初衷，首先是面向中学物理力学演示、职业院校机械基础实训场景开发，日常也可作为小型轻载工位的物料牵引辅助构件使用，并非针对重型起重工况设计，整体结构偏向轻量化、易拆装，方便演示者快速拆解展示滑轮的力传递逻辑。从实际使用场景来看，在教学场景中，它可以直观展示定滑轮改变力的方向、不省力的核心力学特性，配合不同重量的配重块，能让学习者快速理解绳索张力、负载重力之间的对应关系；在小型工位辅助场景中，它可固定在工作台侧边，用来牵引重量不超过5kg的小型工具、检具，实现垂直方向的物料取放，减少操作人员反复抬手取件的动作损耗。

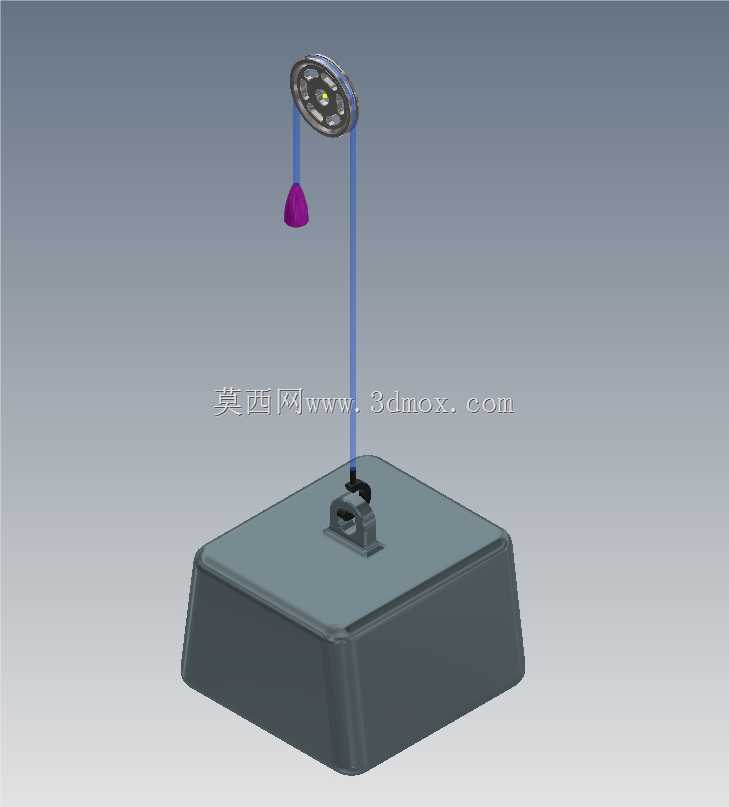

　　结构设计上，整套装置分为基座、支架、滑轮本体、牵引绳索、配重块五个核心部分，基座采用带圆角的方形厚重结构，底部做了平整处理，可直接放置在水平台面上，也可通过四个边角的预留孔位使用螺栓固定在安装面，避免牵引过程中装置出现倾覆；支架从基座中心垂直向上延伸，顶端做了滑轮安装轴的固定位，轴孔配合采用间隙配合，保证滑轮转动时无卡滞，同时轴端做了防脱卡簧槽，安装卡簧后可避免滑轮在高速转动或者绳索晃动时从轴端脱出。滑轮本体采用带轮槽的圆盘结构，轮槽的弧度专门适配直径3mm的尼龙牵引绳，轮槽深度足够，可避免绳索在受力偏斜时从槽内脱出，滑轮中心镶嵌了自润滑铜套，不需要额外加注润滑脂即可长期顺畅转动，减少教学场景下的维护工作量。

　　安装边界方面，整套装置放置状态下的总高度不超过350mm，基座的长宽尺寸控制在180mm180mm，占用台面面积极小，不会过多挤占实训台或者工作台的操作空间；如果采用螺栓固定安装，基座底部预留的四个安装孔孔距为150mm150mm，适配常规实训台的T型槽间距，不需要额外加工转接板即可完成固定。绳索的一端连接紫色锥形配重块，配重块的重心与绳索连接点处于同一条垂直线上，避免升降过程中配重块出现偏摆，绳索的另一端为自由牵引端，使用者可在该端施加拉力，带动配重块沿垂直方向升降，直观感受定滑轮的力传递效果。

　　设计过程中特意规避了复杂的冗余结构，所有外露构件都做了圆角钝化处理，没有尖锐的棱角，避免教学使用过程中划伤操作人员，整体结构的零件数量控制在10个以内，拆装只需要一把内六角扳手即可完成，方便学习者自行拆解装配，理解每个构件的作用。滑轮的转动阻力经过反复调校，既不会因为阻力过大导致配重块无法顺畅下落，也不会因为阻力过小导致配重块出现自由滑落的情况，牵引过程中绳索的滑动速度均匀，能让观察者清晰看到力的传递全过程。在小型工位辅助使用时，可根据实际需要更换不同长度的牵引绳索，适配不同的升降行程需求，支架本身也可根据安装位置做高度调整，只需要更换不同长度的支架立柱即可，不需要改动基座和滑轮部分的结构，拓展性较强。
