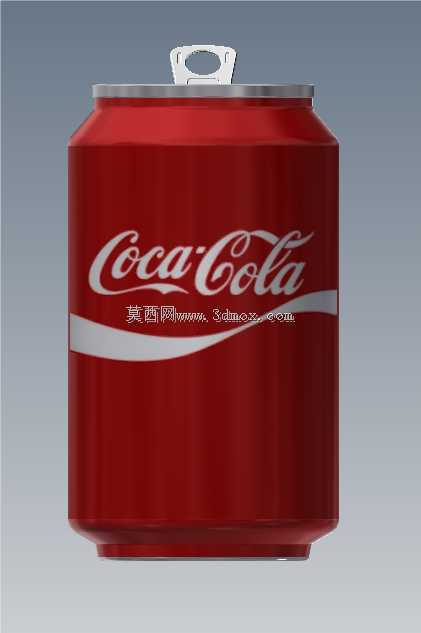

标准款铝制碳酸饮料易拉罐外观结构

　　日常快消品流通领域里，这类两片式铝制易拉罐是碳酸饮品封装的核心载体，从自动化灌装生产线的适配，到终端商超、餐饮场景的陈列使用，再到消费者手持开启的全流程，每一处结构都经过多轮工程迭代验证。做这个模型的时候，最先敲定的是罐身的成型逻辑，两片罐的罐身与罐底是一体冲压拉伸成型，没有纵向焊缝，这就要求建模时先处理罐底的凹式抗压结构——很多新手建模容易忽略罐底不是平面，而是带多道环形加强筋的内凹结构，这个结构一方面是抵消罐内碳酸气体的内压，避免堆码时罐底鼓胀导致放置不稳，另一方面是适配灌装线的输送定位，生产线的星轮、导板卡槽都是卡着罐底的加强筋轮廓做的，尺寸偏差超过0.2mm就会出现卡罐、倒罐的故障。罐身的直段部分要考虑卷封工艺的余量，

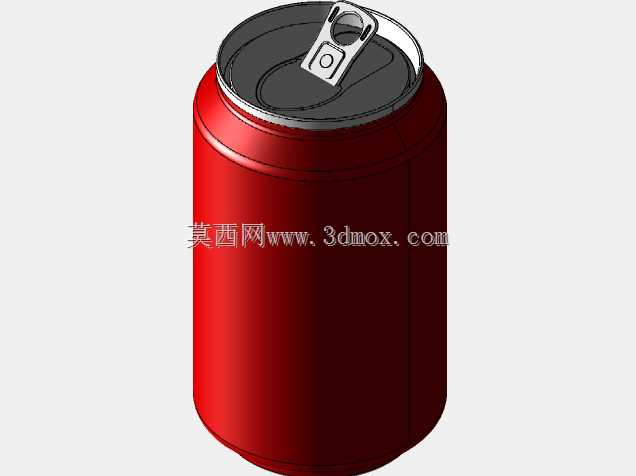

　　和罐盖配合的卷边位置预留了0.15mm的台阶差，这个位置的尺寸精度直接影响封盖后的密封性，要是台阶尺寸做小了，卷封时盖边咬合量不足，运输过程中容易出现漏液；做大了则会导致封盖模具磨损加快，生产线换型调试的时间成本会大幅提升。罐盖部分的设计重点在拉环与刻痕线的配合，拉环的铆接点位置要对准刻痕的应力集中点，开启时的扳动力控制在15-25N之间，力太小容易在运输过程中受震动意外开启，力太大则会导致消费者开启困难，甚至出现拉环断裂的情况。刻痕线的剩余厚度是核心参数，建模时把刻痕位置的壁厚差做了精准还原，剩余壁厚控制在0.08-0.1mm区间，既能保证封装后的结构强度，又能保证开启时刻痕顺利沿预设路径撕裂，不会出现毛边或者掉盖的问题。

　　外形尺寸上，这款罐是常规330ml规格的标准尺寸，罐身总高度115mm，罐身直径66mm，这个尺寸是适配全球绝大多数自动售货机货道、商超货架层距、以及家用冰箱门架储物格的通用尺寸，安装边界上要注意，整箱堆码时的单罐承压要达到600N以上，所以罐身的环形加强筋位置做了等距分布，每道筋的凸起高度0.3mm，既不影响外观印刷的平整度，又能提升罐身的径向抗挤压能力，避免运输过程中受挤压出现瘪罐。实际应用中，这类罐体还要考虑印刷工序的定位，罐身的缩颈位置预留了印刷定位的色标检测区，自动化印刷设备通过识别这个位置的色标来校准图案印刷位置，保证每一个罐子的品牌标识都在预设的展示面，不会出现图案歪斜、错位的问题。另外，

　　罐口的卷边结构还要适配饮用时的唇部接触感受，卷边的圆角做了R1.2的圆滑处理，没有尖锐棱角，消费者饮用时不会出现刮嘴的情况。建模过程中特意还原了罐体各部位的壁厚差异，罐身直段的壁厚最薄，只有0.12mm左右，罐底和罐口卷封位置的壁厚稍厚，达到0.25mm，这种变壁厚的设计是在保证结构强度的前提下最大限度降低铝材用量，控制单罐的材料成本，毕竟快消品的包装成本占比很高，每减重0.1g，规模化生产下的成本节约都非常可观。还要考虑冷链场景的使用，0-4℃的冷藏环境下，铝材的收缩率和罐内液体的膨胀率要做匹配，罐底的内凹结构预留了足够的膨胀余量，避免冷冻时液体膨胀撑破罐体。在自动化灌装环节，罐体的输送是靠负压吸着或者夹持输送，罐身的圆柱度公差控制在0.1mm以内，保证夹持时受力均匀，不会出现夹瘪或者吸附脱落的情况。
