12齿内齿式防松锁紧垫圈三维结构设计

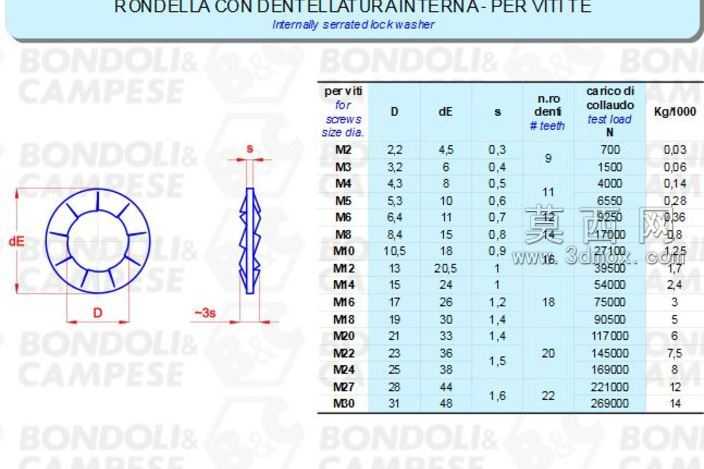

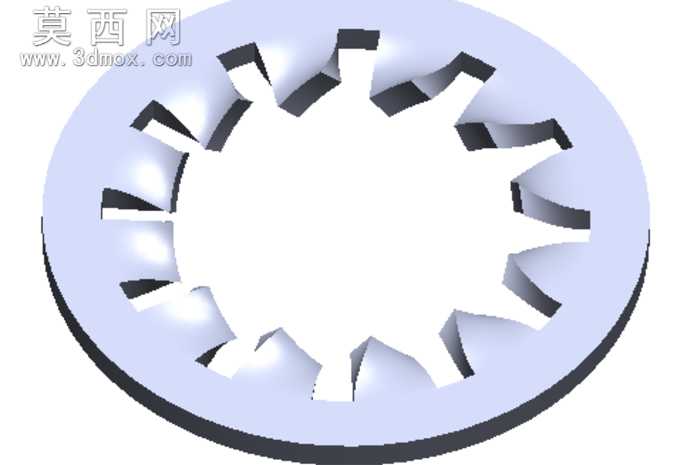

本作品为内齿式锁紧垫圈的三维参数化建模成果，建模过程严格遵循机械设计标准中锁紧垫圈的尺寸规范，以给定的外径18毫米、内径10.5毫米、厚度0.9毫米、12个内齿的参数为核心基准开展设计。建模初期先绘制垫圈的环形基础轮廓草图，通过精准约束内外圆的同轴度与尺寸公差，保证垫圈基础环体的尺寸精度，随后通过拉伸特征生成厚度为0.9毫米的环形基体，为后续内齿结构的制作打下基础。内齿结构是该锁紧垫圈的核心功能部分，建模时先绘制单个内齿的截面轮廓，齿形采用向内倾斜的楔面设计，齿尖朝向垫圈中心，这种结构能够在装配后嵌入螺栓与被连接件的接触面，通过齿尖的咬合作用增大接触摩擦力，防止螺纹连接受振动后出现松脱问题。完成单个齿的特征创建后，通过环形阵列命令以垫圈中心轴为阵列基准，均匀阵列生成12个内齿，阵列过程中严格控制每个齿的角度间距，保证所有内齿分布均匀、齿形一致，避免出现齿形错位、间距不均的问题，确保锁紧力能够均匀作用在连接接触面上。材质设置上选用常用的弹簧钢材质，渲染时赋予模型金属哑光质感，还原钢制垫圈经过冲压成型后的真实表面效果，同时通过光影渲染突出内齿的楔面角度与立体结构，清晰展示内齿与基体的连接过渡结构，避免出现应力集中的尖锐棱角，所有齿根位置均做微小圆角过渡处理，符合五金冲压件的实际加工工艺要求。设计过程中充分考虑该垫圈的实际使用场景，内齿的倾斜角度经过反复调整，既保证装配时齿部能够顺利卡入接触面，又能在螺栓拧紧后提供足够的防松阻力，同时垫圈的厚度参数匹配对应规格的螺栓连接副，不会因厚度过大影响装配间隙，也不会因厚度过小导致锁紧力不足。整体模型结构完整无破面，所有特征参数可编辑调整，能够直接用于机械装配的干涉检查、力学仿真模拟，也可作为五金配件选型、紧固件结构教学的直观演示模型，完整还原了内齿锁紧垫圈的结构特点与功能原理。
