线性导轨用波卡T型安装底座结构

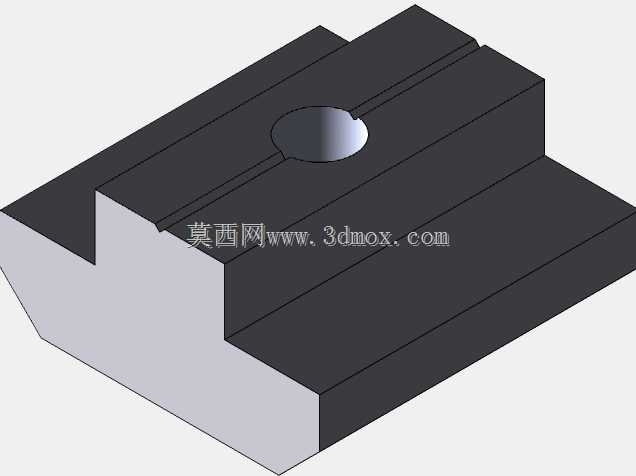

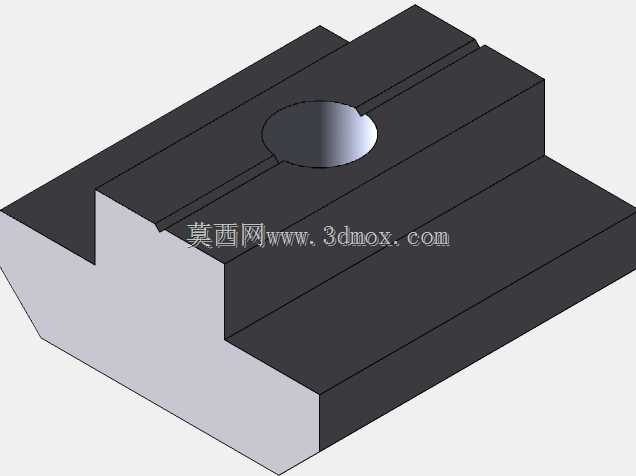

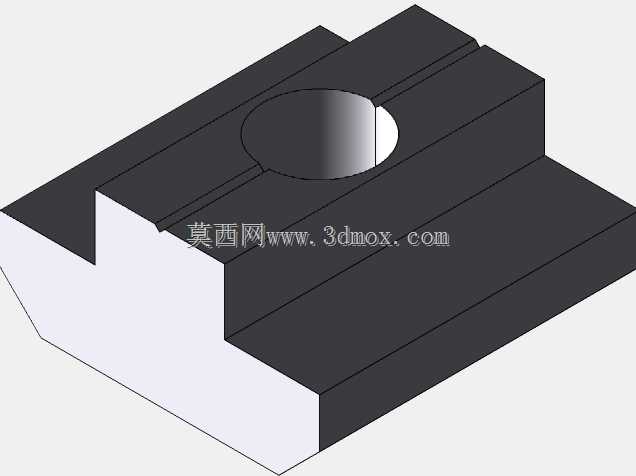

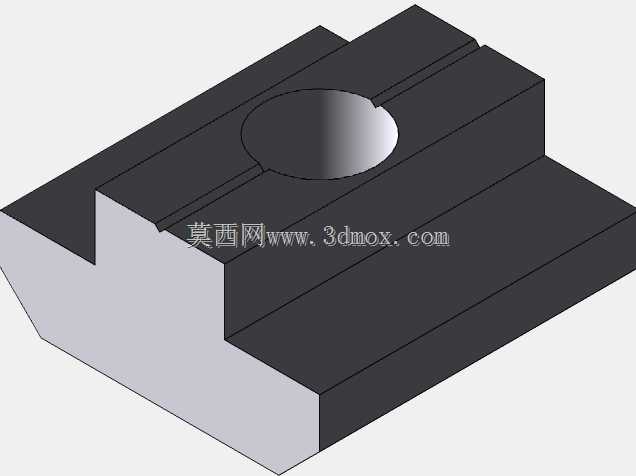

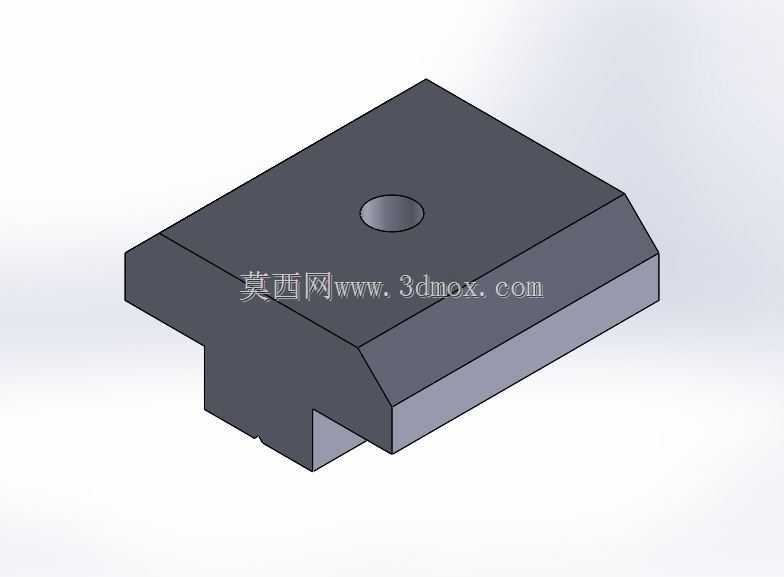

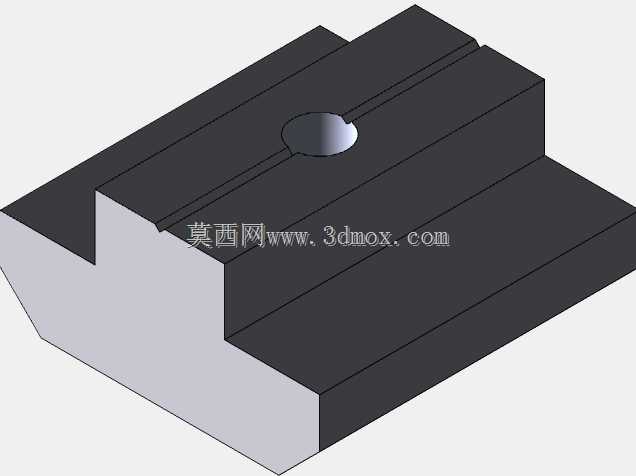

　　这款T型安装底座主要面向线性导轨装配场景设计，是工业铝型材机架搭建过程中常用的定位连接构件，适配力士乐系列tslot规格铝型材的安装槽位，可直接卡入型材槽道完成预定位，无需额外在型材表面打孔攻丝，大幅降低机架改装、导轨加装的现场加工工作量。从结构设计来看，底座主体采用挤压铝型材坯料经车削、铣削二次加工成型，整体为带凸台的T型截面结构，上部主体块顶面设置单处圆形沉孔，用于穿设锁紧螺栓，螺栓拧紧后可将底座与铝型材槽道牢牢锁死，同时上部块体的顶面可直接承托线性导轨的安装底面，为导轨提供稳定的支撑基准。底座下部的凸台尺寸与标准铝型材槽道的内宽、槽深完全匹配，卡入槽道后可限制底座沿垂直于槽道方向的窜动，仅保留沿槽道长度方向的滑动余量，

　　方便安装时调整导轨的直线位置，待位置校准后拧紧顶部螺栓即可完成固定，这种设计既兼顾了安装调整的灵活性，又保证了锁紧后的连接刚性。在实际应用中，这类底座常被用于自动化生产线的线性导向单元搭建，比如输送线侧边的导向导轨安装、机械手移动轴的辅助支撑导轨固定、工装夹具的滑动轨道定位等场景，相比传统的打孔安装方式，采用这类卡装式底座不会破坏铝型材的整体结构，后续调整导轨位置、增减导轨点位时无需重新在型材上加工孔位，仅需松脱螺栓即可滑动调整，适配多品种小批量生产的设备快速换型需求。设计过程中重点考量了安装边界的适配性，底座下部凸台的倒角处理可避免卡入型材槽道时出现卡滞，上部块体的侧边斜切结构可减少与相邻安装构件的干涉，

　　顶面沉孔的深度经过精确计算，锁紧螺栓拧入后螺栓头部完全沉入沉孔内，不会突出底座顶面，避免与导轨底面产生干涉，保证导轨与底座的贴合面完全接触，消除安装间隙带来的导向精度误差。材质选用6061系铝合金，经挤压成型后坯料内部组织致密，二次加工后表面无毛刺、变形，重量较钢制底座降低60%以上，同时具备足够的抗压强度，可承受线性导轨运行过程中传递的径向载荷，不会出现底座压溃、变形的问题。底座上预留的槽位结构可配合螺母使用，当需要在底座上加装其他附件时，可直接在槽道内放入T型螺母，无需额外加工螺纹孔，进一步拓展了底座的使用场景，既可以作为导轨的安装支撑座，也可以作为传感器安装支架、拖链固定座、行程开关触发块的安装基座使用，在铝型材机架的搭建中具备较高的通用性。
