光伏支架配套双六角锁紧螺栓组件

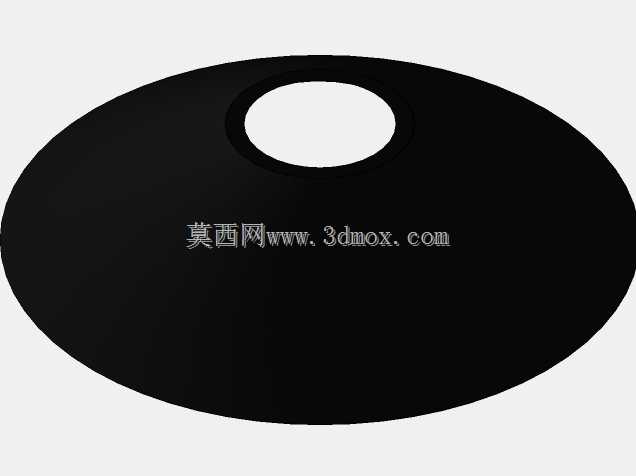

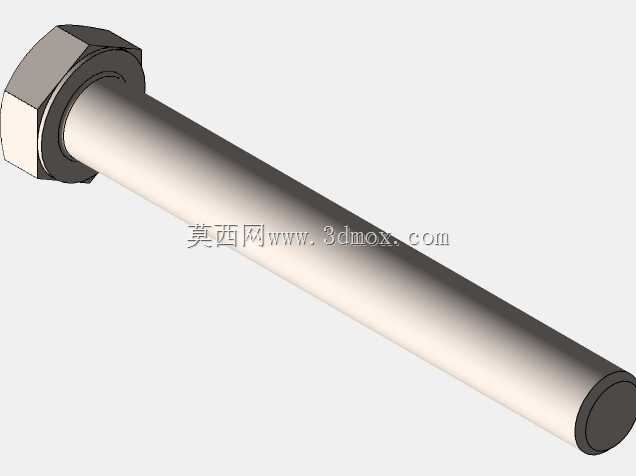

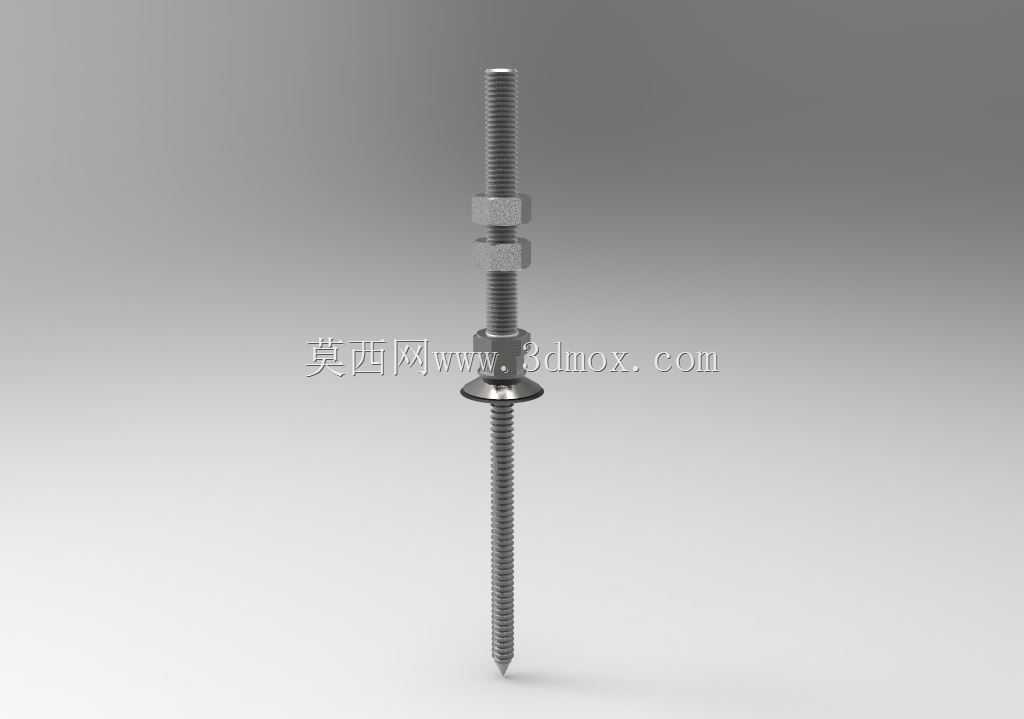

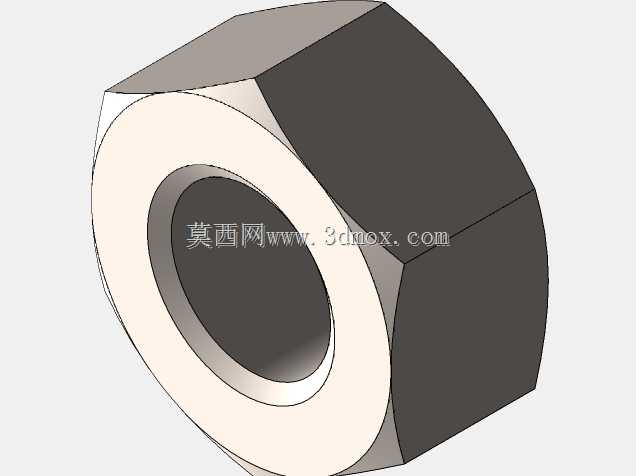

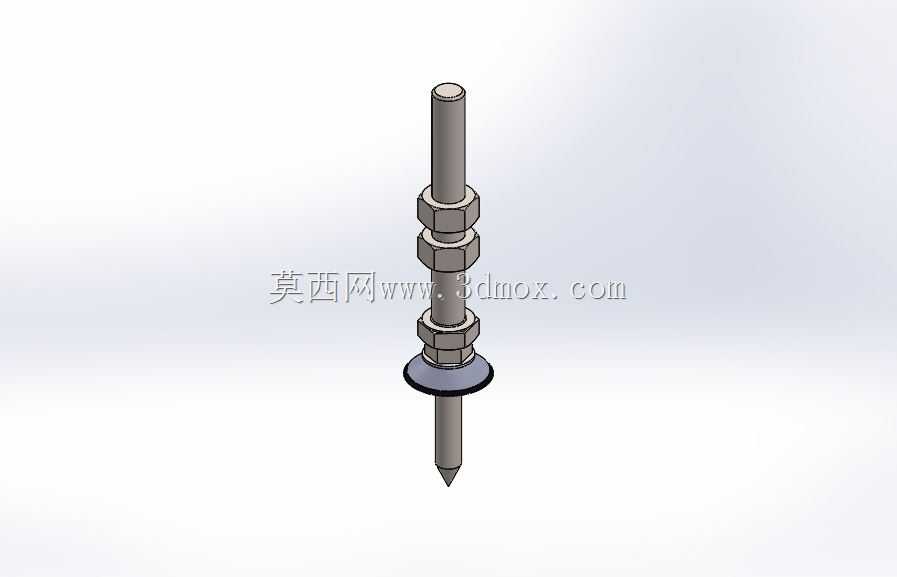

　　在分布式光伏与集中式光伏电站的支架安装作业中，这类带双六角锁紧结构的螺栓是连接铝合金导轨与屋面、地面固定基座的核心受力连接件，日常作业里不少现场安装人员会把它和普通外六角螺栓混用，实际二者的受力设计、安装适配边界有明确区别。从结构设计逻辑来看，这款螺栓采用长杆尖头导向设计，尖头端的锥角做了15度的收窄处理，在穿入铝合金导轨的预制安装孔、屋面彩钢瓦的定位孔时，不需要额外的导向工装，单人即可快速对准孔位完成穿装，能有效降低高空作业的操作难度，减少安装时的对位辅助时间。杆身靠近尖头端的位置设置了一体化的平垫密封结构，平垫下方配套的橡胶密封垫圈在锁紧时会被均匀压合在安装基面与螺栓之间，针对彩钢瓦屋面的安装场景，这个结构能避免螺栓穿孔位置出现雨水渗漏的问题，不需要额外打密封胶做防水处理，也能减少后期运维中密封胶老化开裂带来的漏水隐患。双六角螺母的配置是这款螺栓区别于普通紧固件的核心设计，两个六角螺母采用相同的对边尺寸，安装时先将靠近密封垫的第一个螺母拧至规定扭矩，让密封垫完全压合、螺栓杆身与安装基面形成稳定的预紧力，再将第二个螺母向第一个螺母方向旋紧锁死，形成双螺母防松结构，这种机械防松的方式比弹垫防松、尼龙圈防松更适合户外光伏电站的长期服役场景，能抵御户外大风、温度交变带来的螺栓松动问题，在西北多风沙、沿海高盐雾的光伏项目现场，这种防松结构的长期可靠性已经过大量项目验证。从安装边界来看，

　　这款螺栓的光杆段长度匹配常规光伏铝合金导轨的安装槽深度，六角螺母的厚度设计刚好适配导轨槽的开口尺寸，螺母旋紧时不会卡入导轨槽内部，用普通套筒扳手即可完成锁紧作业，不需要定制特殊规格的安装工具。杆身的螺纹段做了通长滚丝处理，两个螺母可以根据安装基面的厚度差异在整段螺纹范围内调整位置，适配不同厚度的彩钢瓦、不同高度的支架垫高块的安装需求，不需要针对不同安装场景单独备货不同长度的螺栓，能降低项目现场的物料管理难度。实际选型过程中，不少设计人员容易忽略螺栓尖头端的长度余量，这款螺栓的尖头端超出最下方螺母的长度做了严格控制，穿装后尖头不会刺穿屋面下方的保温层或者防水层，避免对屋面原有结构造成额外破坏。

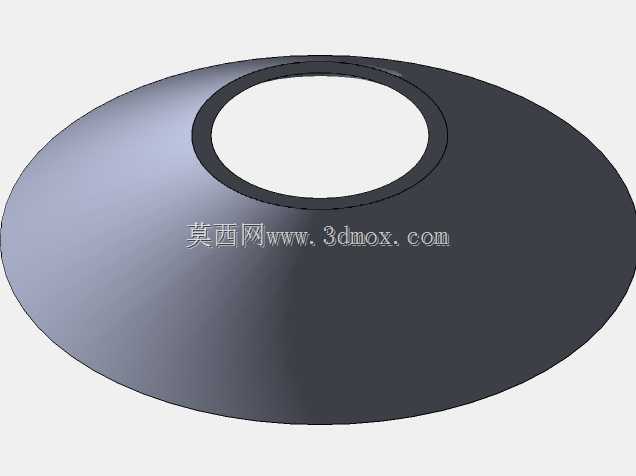

　　密封垫的直径比六角螺母的对边尺寸大出3毫米，锁紧时密封垫的受压面积完全覆盖安装孔的周边区域，即使安装孔存在1毫米以内的钻孔偏差，也能保证密封面完全覆盖孔隙，不会出现密封失效的问题。在光伏支架的整体受力体系中，这款螺栓承担着风荷载、雪荷载以及组件自重带来的拉拔力与剪切力，杆身采用的高强度基材配合双螺母的预紧力设计，能保证在25年的光伏电站设计服役周期内，螺栓的预紧力衰减率控制在工程允许范围内，不需要定期进场复紧螺栓，大幅降低电站全生命周期的运维成本。建模过程中需要重点关注几个关键尺寸的配合公差：螺纹段与六角螺母的配合公差采用6H/6g的标准配合，既保证螺母可以顺畅旋动，又不会出现配合间隙过大导致的松动隐患；

　　密封垫与杆身的同轴度公差控制在0.2毫米以内，避免锁紧时密封垫受压不均出现局部渗漏；尖头端的锥面与杆身的同轴度同样需要严格控制，否则穿装时容易出现卡滞，影响现场安装效率。不少新手建模时会把双螺母的位置做固定约束，实际工程应用中两个螺母是可活动的独立零件，需要根据现场安装情况调整位置，建模时要保留螺母的活动自由度，同时要注意两个螺母锁紧时的接触面贴合状态，模拟实际锁紧时的受力变形情况，验证螺纹牙的受力强度是否满足荷载要求。另外这款螺栓也可适配其他铝合金型材框架的安装场景，比如户外太阳能照明支架、铝合金设备机架的固定作业，只要安装孔尺寸匹配、受力荷载在螺栓的承载范围内，都可以通用，不需要单独开模定制特殊紧固件。
