立式框架结构3D打印机三维设计模型

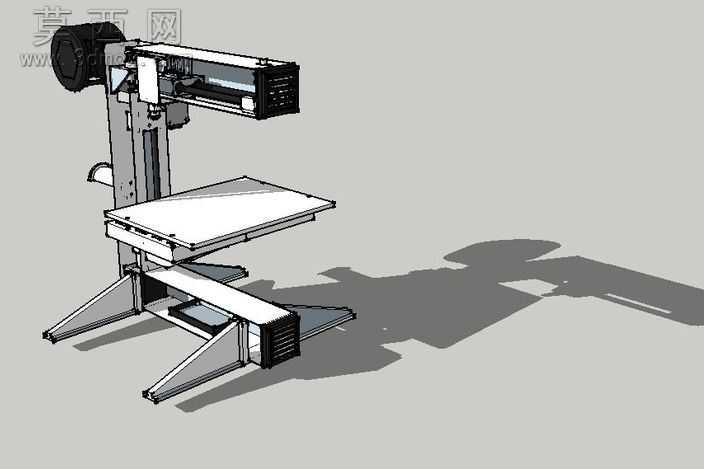

本模型为立式框架结构3D打印机的三维设计成果，采用SketchUp软件完成全结构建模与渲染表现，完整还原了桌面级FDM3D打印机的典型机械结构与外观形态。建模过程中遵循实际设备的装配逻辑，对各功能模块进行了独立建模后按装配约束完成整体组合，整体比例协调，结构层级清晰，能够直观展现设备的组成布局。模型主体采用立式悬臂框架结构，底部为三角支撑式落地机架，通过斜向支撑梁强化结构稳定性，有效降低打印过程中机架晃动对成型精度的影响；机架中部设置可水平放置的打印工作平台，平台采用平板式结构设计，预留了平台调平、加热组件的安装空间，能够匹配常规尺寸的打印作业需求；机架上部为X轴运动模组集成结构，集成了打印头安装位、传动组件安装槽、走线空间，侧面设置的手轮结构对应Z轴升降调节机构，可实现打印头与平台的相对高度调整，还原了设备的运动调节逻辑。材质表现上，对机架金属部分采用哑光银灰色金属材质模拟铝合金型材的质感，对运动模组外壳、电机端盖采用黑色哑光工程塑料材质，对打印平台采用白色哑光板材材质，通过不同材质的区分清晰划分各功能部件，同时添加了柔和的环境阴影效果，增强模型的立体感与真实感，渲染效果简洁明了，能够清晰展现各部件的形态与位置关系。设计思路上围绕桌面级3D打印机的实用化需求展开，优先保证结构的稳定性与部件布局的合理性，在还原核心功能结构的基础上简化了非关键的细碎零件，既保证模型能够清晰展现设备的整体架构，也兼顾了模型的轻量化展示需求，可用于3D打印设备结构认知、教学演示、外观方案参考等场景，能够帮助使用者快速理解立式3D打印机的机械组成与布局逻辑。
