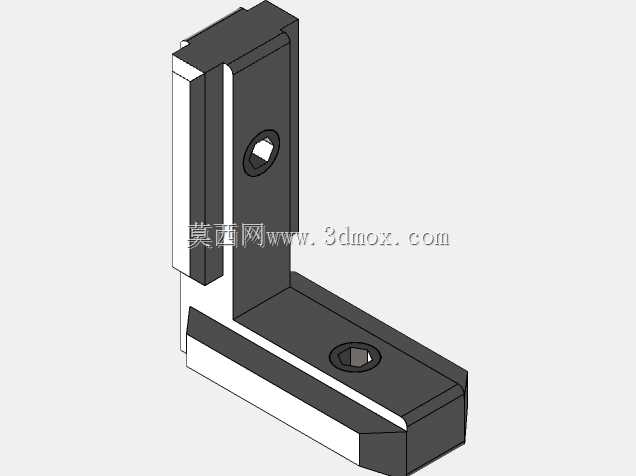

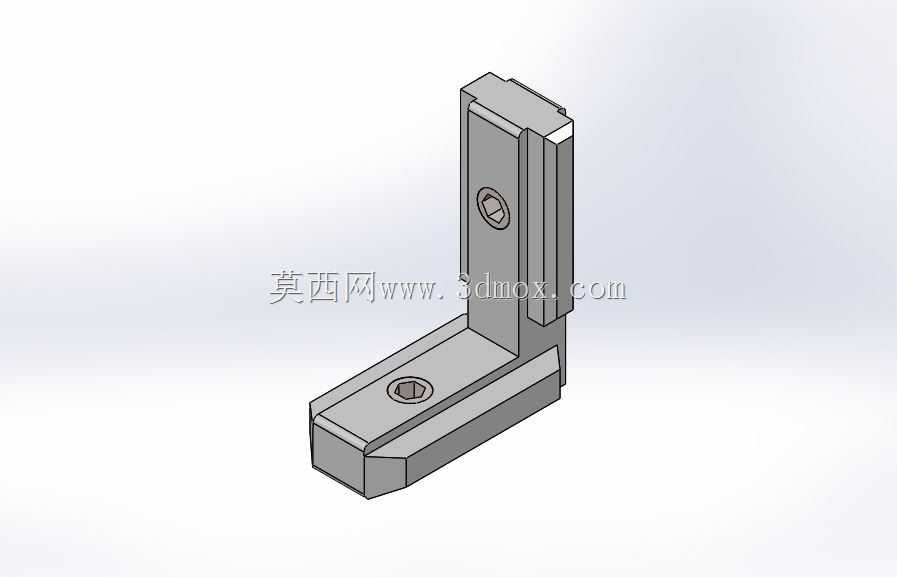

内螺纹铝V型槽40规格直角连接底座

　　在工业铝型材框架搭建、非标自动化设备辅件安装、小型检测工位定位结构的实际应用场景里，这类直角连接底座的使用频率远高于常规外抱式角件，尤其是需要在型材槽内做隐藏式安装、不允许连接件突出型材安装面的工况下，这种内嵌式的V型槽底座能很好解决常规角件外露积灰、干涉外围护板安装的问题。从实际使用的角度看，这款连接件的核心功能是实现两根正交布置的40系列铝型材的直角固定，区别于常规需要在型材端面攻丝或者使用外置角码的连接方式，它的两个连接臂分别嵌入两根型材的V型安装槽内，通过自带的内螺纹孔配合紧定螺钉实现双向锁止，安装完成后连接件整体藏于型材槽腔内部，型材外表面保持平整，既方便后续在型材表面安装亚克力护板、钣金蒙皮，也能避免外露的连接螺栓在设备运行过程中剐蹭操作人员衣物或者输送带上的工件。

　　设计思路上，这款底座没有采用常见的压铸铝合金一体成型后做表面喷塑的工艺路线，而是选择了挤压铝型材胚料后做CNC精铣加工的方式，两个连接臂的外轮廓完全匹配40系列铝型材的V型槽截面尺寸，臂身的厚度控制在刚好能嵌入槽腔不出现旷量的范围，每个连接臂上加工的内螺纹孔位置经过精准计算，拧入紧定螺钉后螺钉端面能紧密顶压在V型槽的底部定位面上，锁止后不会出现型材相对连接件滑移的问题。底座的转角位置做了小尺寸的内R过渡，既避免了直角应力集中导致的安装受力后转角处开裂，也能适配型材槽腔转角的工艺圆角，安装时不需要额外修磨型材槽口就能顺利将连接件推入槽内指定位置。

　　从安装边界的角度考量，这款连接件的两个臂长经过优化，单臂嵌入型材槽内的长度足够提供稳定的连接刚性，同时不会因为臂长过长导致在短段型材上安装时出现干涉，比如在做40系列型材搭建的小型设备机架、物料导向架、传感器安装支架时，哪怕是长度仅100mm的型材段，也能使用这款底座完成正交连接，不需要因为连接件尺寸问题额外加长型材段造成材料浪费。连接臂上的内螺纹孔深度经过严格控制，既保证了紧定螺钉拧入后有足够的螺纹啮合长度提供锁止力，也不会因为螺纹孔钻穿导致螺钉突出连接件背面，影响在槽内的滑动顺畅度。实际装配过程中，操作人员只需要先将两个连接臂分别推入两根待连接型材的V型槽内，调整到需要的连接位置后，用内六角扳手拧紧紧定螺钉，就能完成直角连接，整个过程不需要对型材做额外的钻孔、攻丝加工，也不需要使用额外的T型螺栓、法兰螺母等配件，能大幅缩短现场装配的工时，尤其是在设备现场改造、临时工位搭建的场景下，这种免预加工的连接件能省去很多现场加工的麻烦。

　　在实际工况适配性上，铝合金材质的底座本身重量轻，不会给轻型铝型材框架增加过多的额外负载，同时铝材本身的耐腐蚀性能也能满足一般车间环境下的使用要求，不需要额外做表面防锈处理，在一些电子组装生产线、食品包装输送线的轻型机架搭建中，这种内嵌式的连接底座不会像钢制角件那样容易生锈污染生产环境，也不会因为镀层脱落造成产品外观瑕疵。另外，V型槽的配合面做了轻微的倒角处理，推入型材槽的时候不会刮伤型材槽内的阳极氧化层，能保持型材本身的表面防护层完整，延长整套框架的使用寿命。在做需要频繁调整位置的导向结构时，只需要松开紧定螺钉，就能沿着V型槽滑动调整连接件的位置，调整到合适位置后再次锁止即可，不需要拆卸整根型材，调整灵活性远高于端面固定的连接方式。
