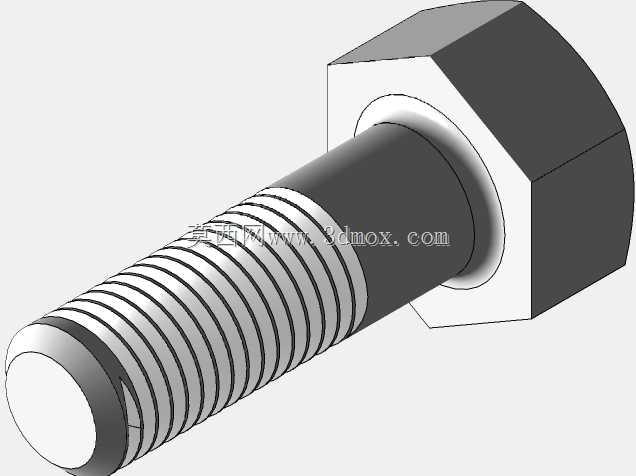

M16外六角半螺纹螺栓结构设计

　　这款M16规格的外六角螺栓，是机械装配领域应用覆盖极广的一类紧固连接件，从重型机架的型钢拼接、输送设备的导轨固定，到工装夹具的模块锁紧、农用机械的覆盖件安装，但凡涉及可拆卸刚性连接的场景，几乎都能见到同结构紧固件的身影。做结构设计时选这类螺栓，首先要捋清实际受力边界：如果是承受轴向预紧力的连接场景，比如减速机壳体的合箱锁紧、电机底座的安装固定，半螺纹段的光杆部分直径要和螺纹大径保持一致，避免螺纹根部的应力集中在交变载荷下引发疲劳断裂，这也是这款模型在建模时特意保留光杆段完整圆柱面、没有做多余退刀槽弱化结构的核心考量。六角头的对边尺寸是严格参照公制紧固件标准取值的，建模时特意做了头部下端的承压面倒角，这个细节很多新手建模时容易忽略，

　　实际装配时这个倒角能避免螺栓头和被连接件表面的锐角刮擦，也能在拧紧时让承压面的压应力分布更均匀，不会出现局部应力过大压溃铝合金、工程塑料这类低强度被连接件表面的情况。螺纹段的长度设计也贴合实际装配需求，半螺纹结构的优势在于，当被连接件总厚度小于光杆段长度时，拧紧后光杆部分可以穿过所有被连接件的通孔，螺纹段只伸出螺母配合的长度，避免螺纹牙型在通孔段发生剪切受力——很多现场装配出现的螺栓滑牙、螺杆断裂问题，根源就是选了全螺纹螺栓，让螺纹段承受了不该有的径向剪切力。从安装边界来看，这款螺栓的六角头对应的扳手空间是按照常规套筒扳手的操作余量预留的，做整机布局时，只要在螺栓头周围留出不小于1.2倍对边宽度的操作空间，

　　不管是用电动定扭扳手还是手动梅花扳手，都能顺利完成拧紧作业，不会出现周边结构干涉卡滞扳手的问题。螺杆末端的倒角设计也做了还原，这个结构一方面是装配时能顺利穿入被连接件的通孔，不用反复对准孔位浪费装配时间，另一方面拧螺母时也能让螺母的内螺纹顺利导入，不会出现螺纹错牙刮伤牙型的情况。在不同的应用场景下，这款螺栓的适配逻辑也有区别：如果是用在有振动的设备上，比如振动筛、破碎机的部件连接，搭配弹垫、止退垫圈使用时，螺栓的伸出长度要预留出垫圈的厚度，保证螺母拧紧后至少有2-3个螺距的螺纹露出；如果是用在有防腐要求的户外设备上，这个结构的模型也可以直接调整表面处理参数，不用修改主体结构就能适配镀锌、达克罗等不同表面处理的工艺要求。

　　建模时螺纹部分采用了精确的牙型轮廓扫描，不是简单的贴图示意，做干涉检查、装配仿真时可以真实模拟螺纹配合的间隙，不会出现虚拟装配时螺纹穿透、间隙不合理的问题，对于做整机数字孪生、装配工艺仿真的工程师来说，这种精确建模的标准件能大幅减少后期模型修正的工作量。很多刚入行的工程师做装配时容易随便选螺栓长度，要么螺纹段拧到底还没压紧被连接件，要么伸出太长干涉周边运动部件，参照这个模型的尺寸边界，选型时只要测量被连接件的总厚度，加上垫圈厚度、螺母厚度，再留出2-3个牙的余量，就能选到合适的螺栓长度，避免现场装配时出现长度不合适反复更换的问题。另外六角头的厚度设计也兼顾了强度和拧紧力矩的传递，头部厚度足够承受标准规定的拧紧力矩，不会出现拧紧时六角头崩裂、打滑的情况，头部和光杆段的过渡圆角也做了合理取值，避免应力集中在头部和螺杆的连接位置，这也是这类标准件能承受大预紧力的关键结构细节。
