1100cc排量双柱桁架车架摩托车结构设计

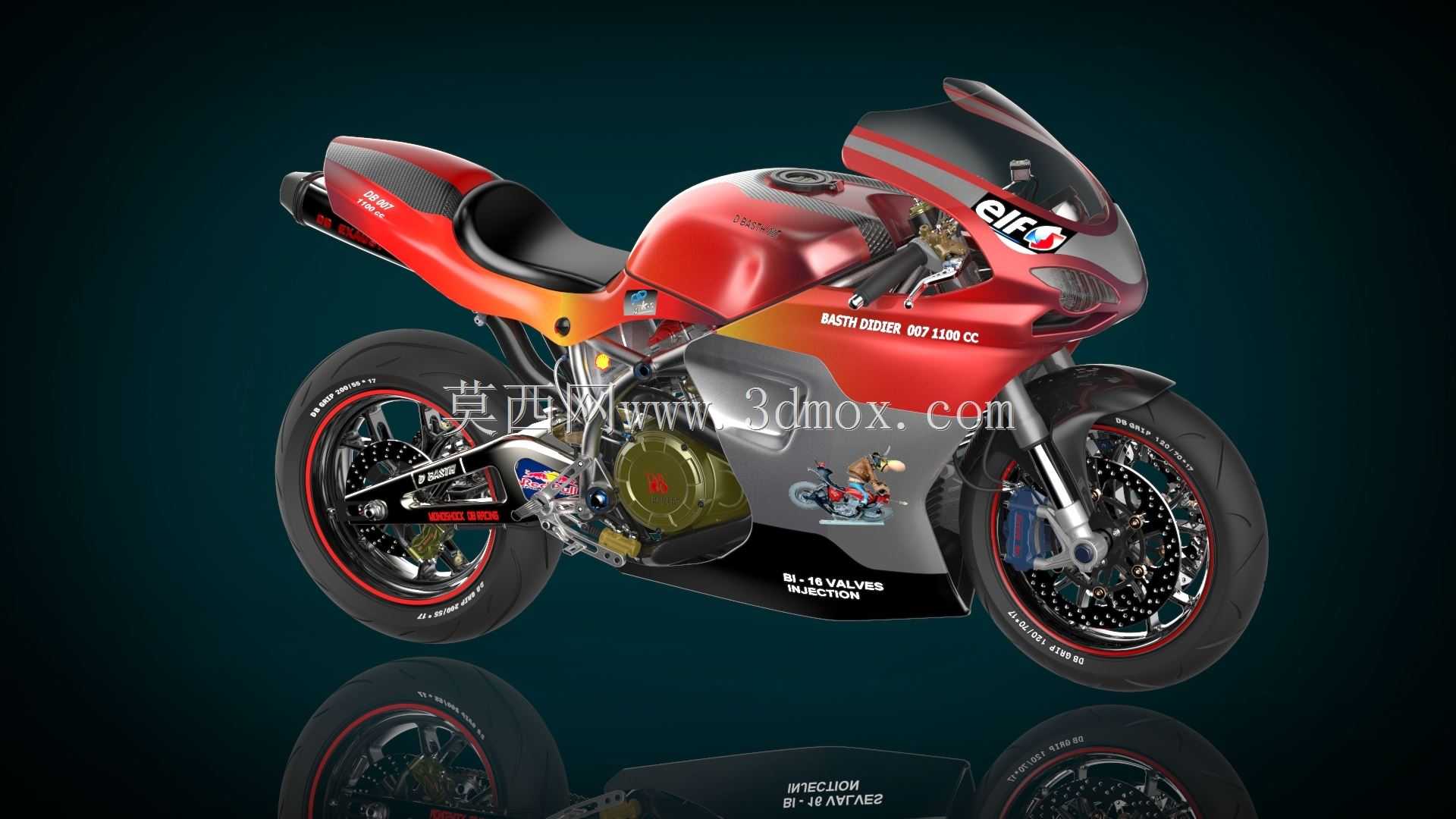

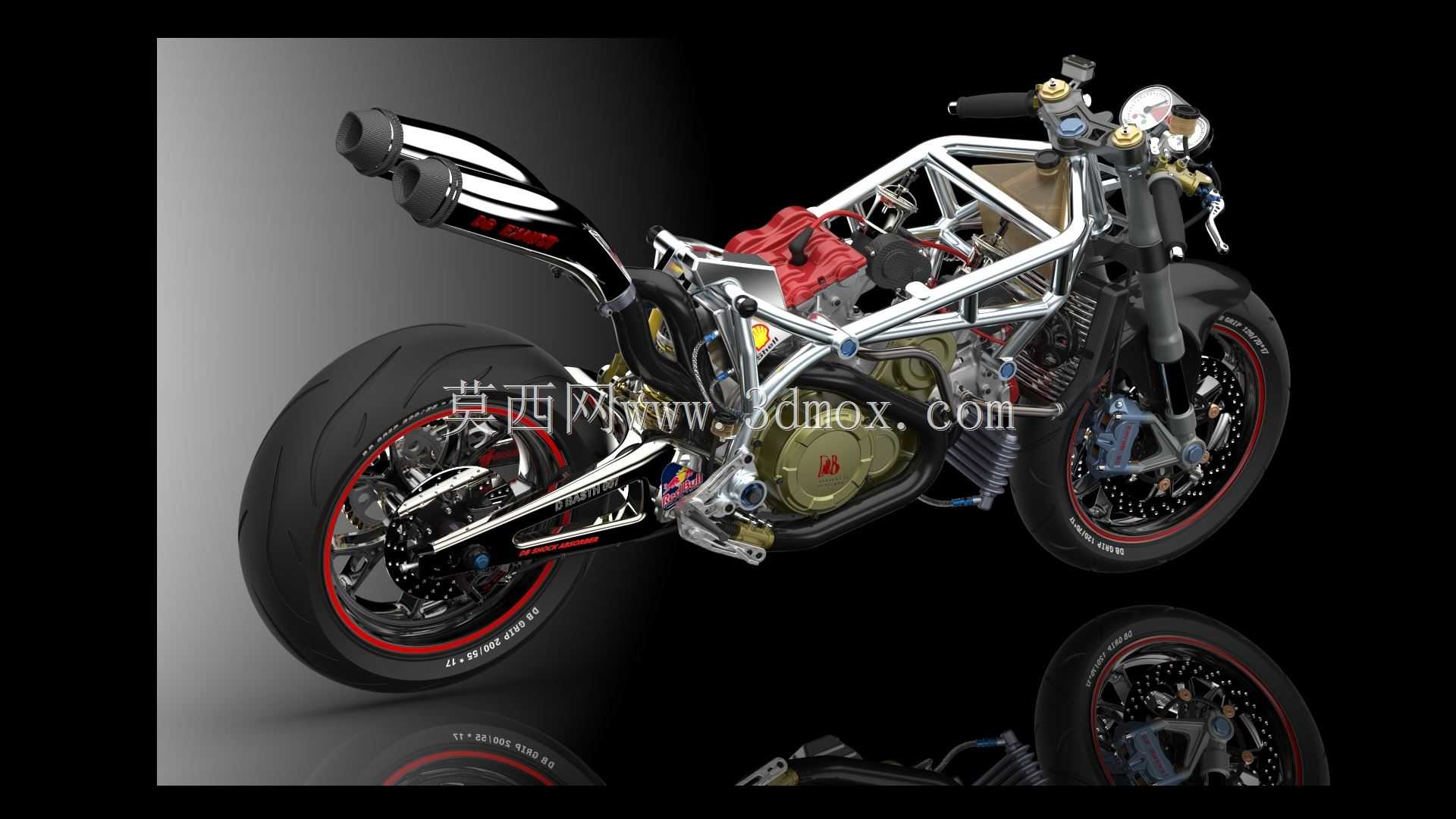

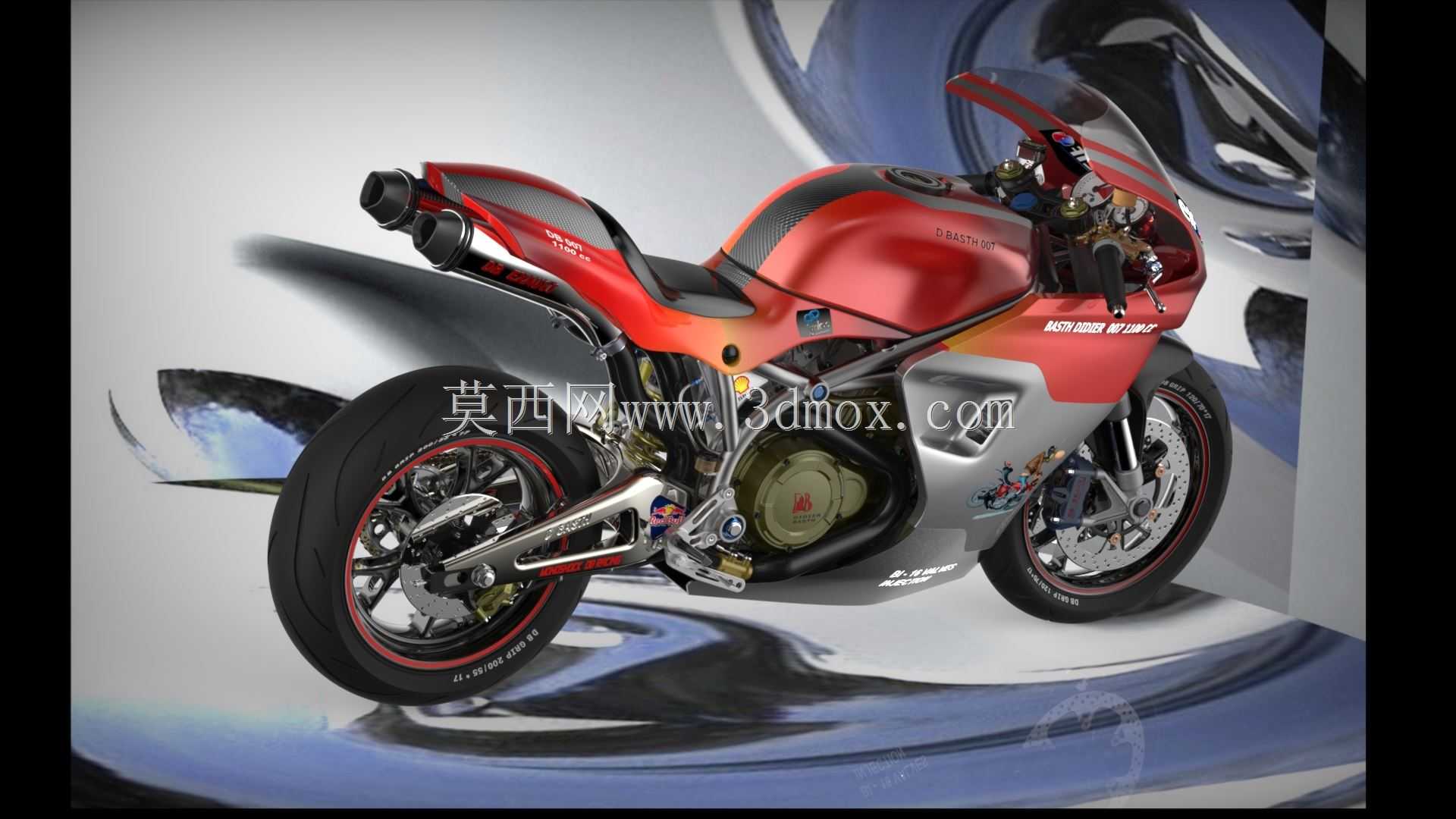

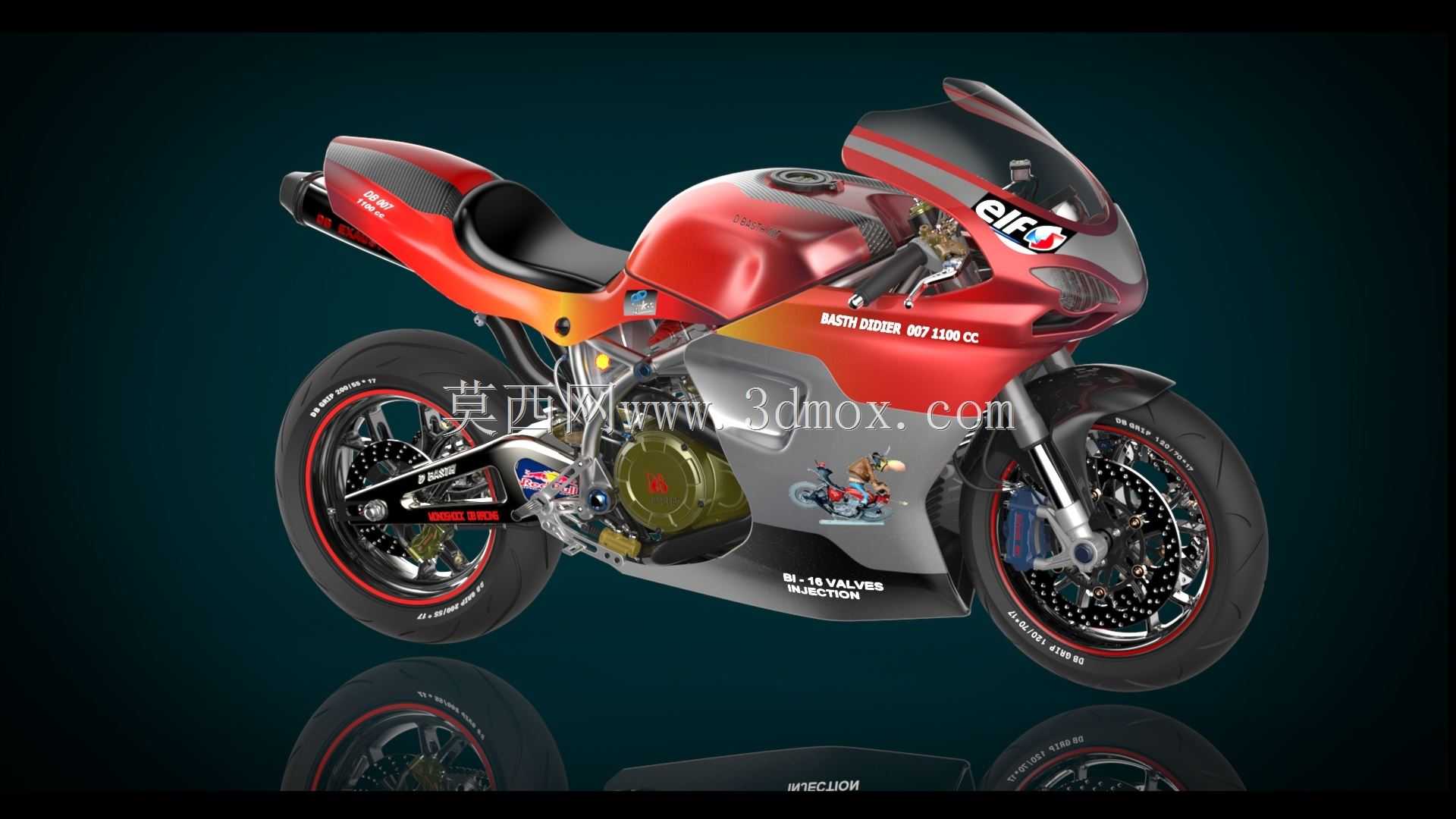

　　该作品呈现的是搭载1100cc排量desmo动力单元的摩托车整车结构，采用裸露式双柱桁架车架作为核心承载结构，这类设计在高性能运动机车领域应用广泛，既能够满足大排量动力输出下的车架刚性需求，也能通过外露的金属管架结构传递机械质感，适配赛道体验、个性化改装展示、机车结构教学等多类场景。从实际使用维度看，这款机车的定位偏向高性能运动骑行，动力单元采用desmo气门控制结构，相比传统气门弹簧结构，高转速区间的气门动作精准度更高，能够持续维持高转动力输出特性，适配连续弯道、高速巡航等骑行工况下的动力响应需求。设计过程中优先对车架的受力路径做了梳理，双柱式的管架结构直接将发动机作为承载单元的一部分，前后摇臂、转向机构的安装点直接与主车架、

　　动力单元壳体做刚性连接，省去了额外的副车架连接结构，在保证整体抗扭刚性的前提下，有效控制了整车整备质量。车架管材的弯折角度、连接点位的布局充分避让了发动机散热风道、排气走线、前后减震的运动行程，不会出现部件干涉问题。行走机构部分，前后轮组采用大尺寸宽幅运动轮胎，胎壁搭配红色装饰圈强化视觉辨识度，轮组内部集成了钻孔刹车盘与对向卡钳安装位，能够匹配大排量机车高速行驶下的制动需求，前减震采用正置式液压阻尼结构，安装角度经过反复调校，兼顾直线行驶的稳定性与过弯时的转向灵活性，后摇臂采用单侧外露式结构，与双出高位排气的布局形成呼应，排气尾段采用不锈钢抛光材质，走线沿车架右侧延伸至尾部，既避开了骑手腿部的接触区域，

　　也能通过高位布局提升车辆过弯时的最大倾斜角度，避免磨到排气结构。外形尺寸方面，整车轴距控制在运动机车的常规区间，座高设定适配多数成年骑手的骑行姿态，车把宽度、脚踏位置的布局充分考虑了激进骑行姿态下的肢体活动空间，手把上集成了控制按键、仪表安装位与后视镜支座，所有走线都沿车架管材内部或侧边隐藏布置，避免外露管线影响结构整洁度。油箱采用异形贴合设计，下沿完全贴合主车架的上管轮廓，既保证了足够的燃油储备容积，也能让骑手在夹持油箱时获得更好的贴合感。动力单元周边的散热结构、管线布局都做了清晰的还原，发动机壳体的细节、密封面的连接结构、周边传感器的安装位都按照实际机车的布局做了还原，能够直观看到大排量双缸发动机与车架、行走机构、

　　排气系统的连接逻辑。这类结构模型在实际工作中，既可以作为机车改装设计的结构参考，帮助改装从业者确认车架改装、排气替换时的安装边界，也可以作为机械结构教学的演示载体，让学习者直观理解承载式车架的受力传递逻辑、大排量机车的各系统匹配关系，在做个性化机车定制设计时，也能直接参考该模型的部件布局，调整轴距、座高、部件位置时快速校验干涉情况，减少实物打样的调整次数。
