直径10毫米直柄麻花钻结构设计

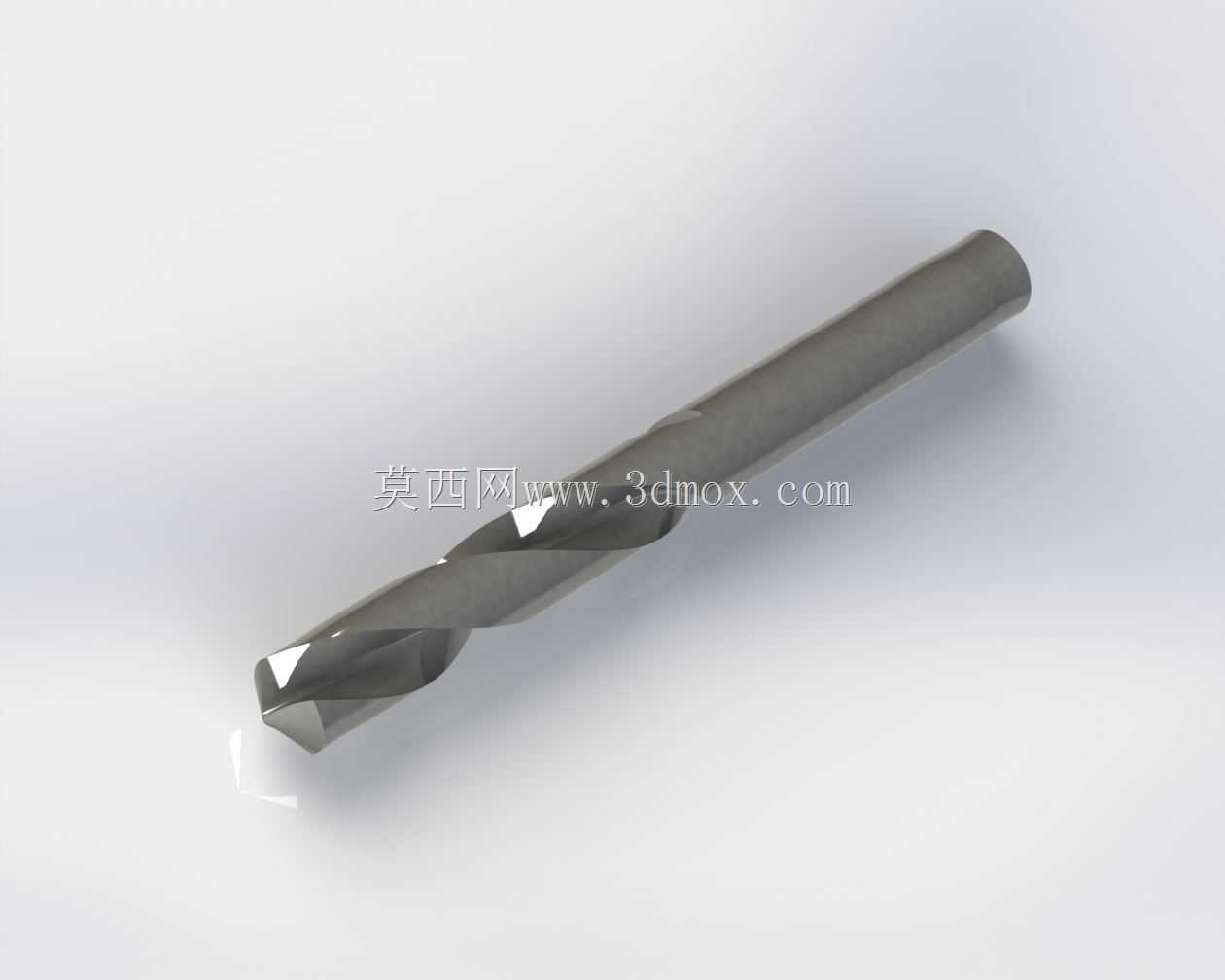

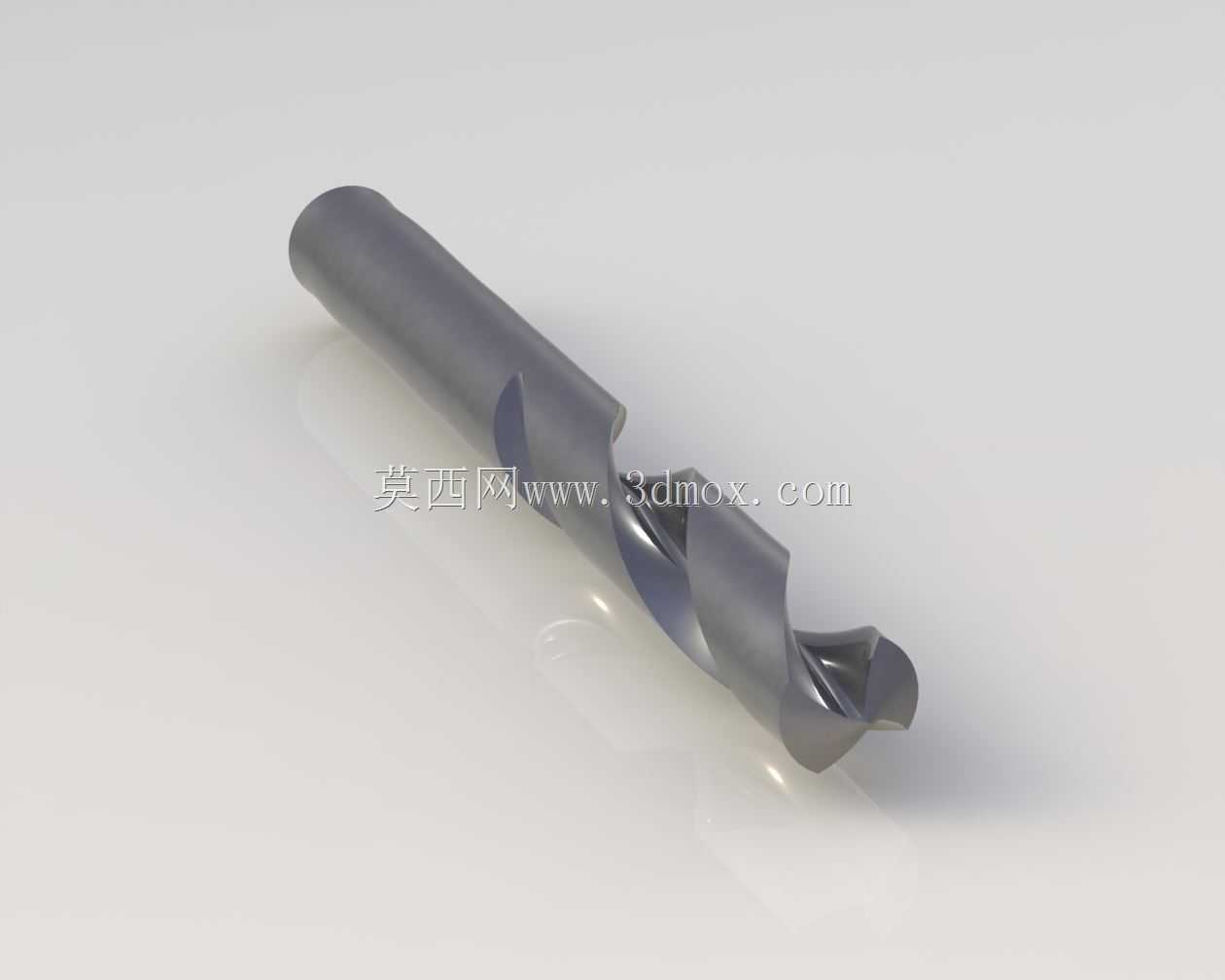

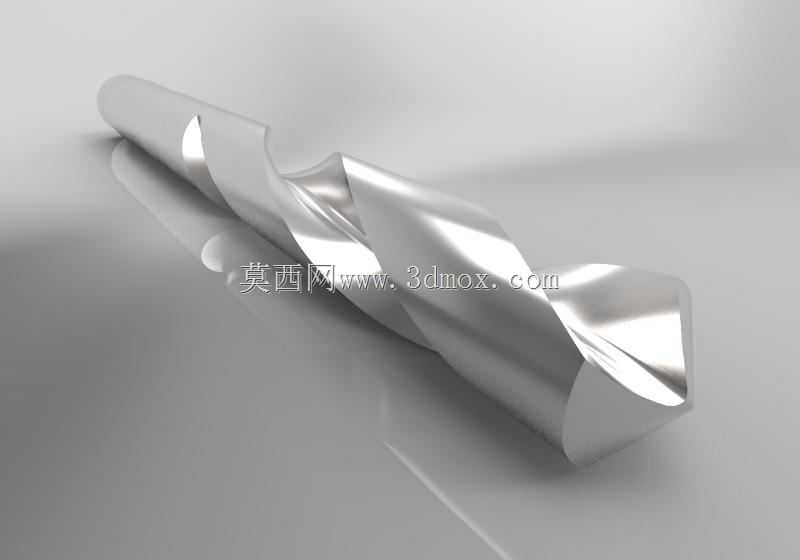

　　在机械加工车间的日常生产里，孔加工占了常规机加工序近三成的工作量，不管是普通台钻、立式钻床还是加工中心上，直径10毫米的直柄麻花钻都是出镜率极高的孔加工刀具，从普通碳钢零件的螺纹底孔加工，到铝合金型材的安装过孔钻削，再到非金属板材的定位孔加工，这类钻头的适配场景覆盖了五金加工、设备装配、模具修配等多个作业环节。这款钻头的整体结构遵循标准麻花钻的成熟构型，工作部分采用双螺旋槽设计，螺旋角选取了通用加工场景下最均衡的30度取值，这个角度既可以保证钻削过程中切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔内刮伤已加工孔壁，也能给切削刃提供足够的前角支撑，降低钻削时的轴向阻力，减少机床主轴的负载。钻尖部分采用标准118度顶角设计，

　　这个角度是经过长期生产验证的通用加工角度，针对普通碳钢、铸铁、有色金属等常见加工材料都能保持稳定的切削状态，横刃部分做了标准的修磨处理，既不会因为横刃过宽导致钻削时定心偏差、轴向力过大，也不会因为横刃过窄降低钻尖的结构强度，避免刚开始接触工件时钻尖崩损。直柄部分的直径和钻头公称直径保持一致，表面做了高精度磨削处理，圆柱度控制在0.01毫米以内，能够适配普通钻夹头的装夹需求，装夹后钻头的径向跳动量可以控制在常规加工允许的范围内，保证钻孔的位置精度和孔径公差。从安装边界来看，这款钻头的直柄长度符合通用装夹要求，装夹时只要保证夹头加持长度不小于15毫米，就能在高速钻削时避免钻头打滑、窜动，工作部分的长度设计也兼顾了常规钻孔深度需求，

　　既可以满足25毫米以内深度的盲孔、通孔加工，也不会因为刀体过长导致钻削时刚性不足，出现孔位偏斜、钻头折断的问题。在实际使用场景中，这款钻头可以适配不同的切削参数，加工普通Q235碳钢时，配合乳化液冷却，转速可以设置在800-1200转每分钟，手动进给时保持均匀的进给力，就能获得粗糙度合格的孔壁；加工铝合金等软质金属时，转速可以提升到1500-2000转每分钟，配合煤油或者专用切削液冷却，能够有效避免积屑瘤的产生，保证孔径的一致性。设计过程中，螺旋槽的槽型做了等导程优化，槽底的圆弧过渡经过反复调整，既保证了排屑空间足够，切屑不会在槽内卡滞，也保证了钻芯的厚度从钻尖向柄部逐渐递增，提升刀体的整体抗扭刚性，

　　在遇到铸件硬点或者进给量突然增大的情况时，不会轻易出现扭折断刀的问题。刃带部分的宽度控制在0.8毫米左右，既可以起到导向修光孔壁的作用，减少钻头和孔壁的摩擦面积，降低钻削过程中的发热，也能保证钻头在进给过程中的稳定性，避免钻孔出现多角形、锥度等质量问题。对于设备装配环节的现场作业来说，这类钻头不需要复杂的辅具配合，普通的手电钻、磁力钻也能装夹使用，不管是钢结构现场的安装孔扩钻，还是设备维修时的现场配孔，都能快速投入使用，不需要额外的定制刀具准备。从结构设计的细节来看，钻尖的后角采用8度的通用取值，既保证了切削刃的锋利度，减少后刀面和工件加工表面的摩擦，也保证了切削刃的强度，在断续切削或者加工表面有氧化皮的铸件时，不会轻易出现刃口崩缺的问题。两个主切削刃的对称度控制在0.02毫米以内，保证钻削时两个刃口的受力均衡，不会出现单刃切削导致的孔扩大、钻头抖动的问题，这也是批量钻孔时保证孔径一致性的关键设计点。
