VISATON MKP52xx系列薄膜电容器三维结构

　　在音频分频电路、工业开关电源滤波、脉冲能量泄放回路这类对电容介质损耗、容量稳定性要求严苛的场景里，金属化聚丙烯薄膜电容的选型与安装适配，一直是结构设计阶段容易被忽略的细节。不少工程师在做PCB布局时，只会对照规格书里的标称长宽高预留焊盘位置，却忽略了不同容量规格的同系列电容，本体尺寸、引脚间距、引脚出线长度存在梯度差异，等到样机打样阶段才发现元件干涉、引脚长度不足无法波峰焊、本体与周边散热件安全间距不够等问题，反而拖慢项目进度。

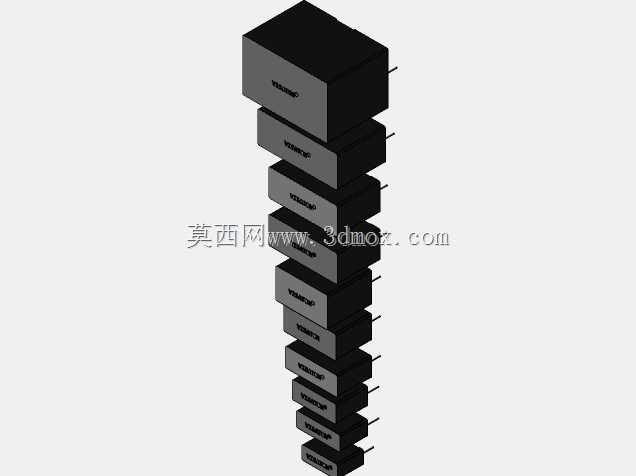

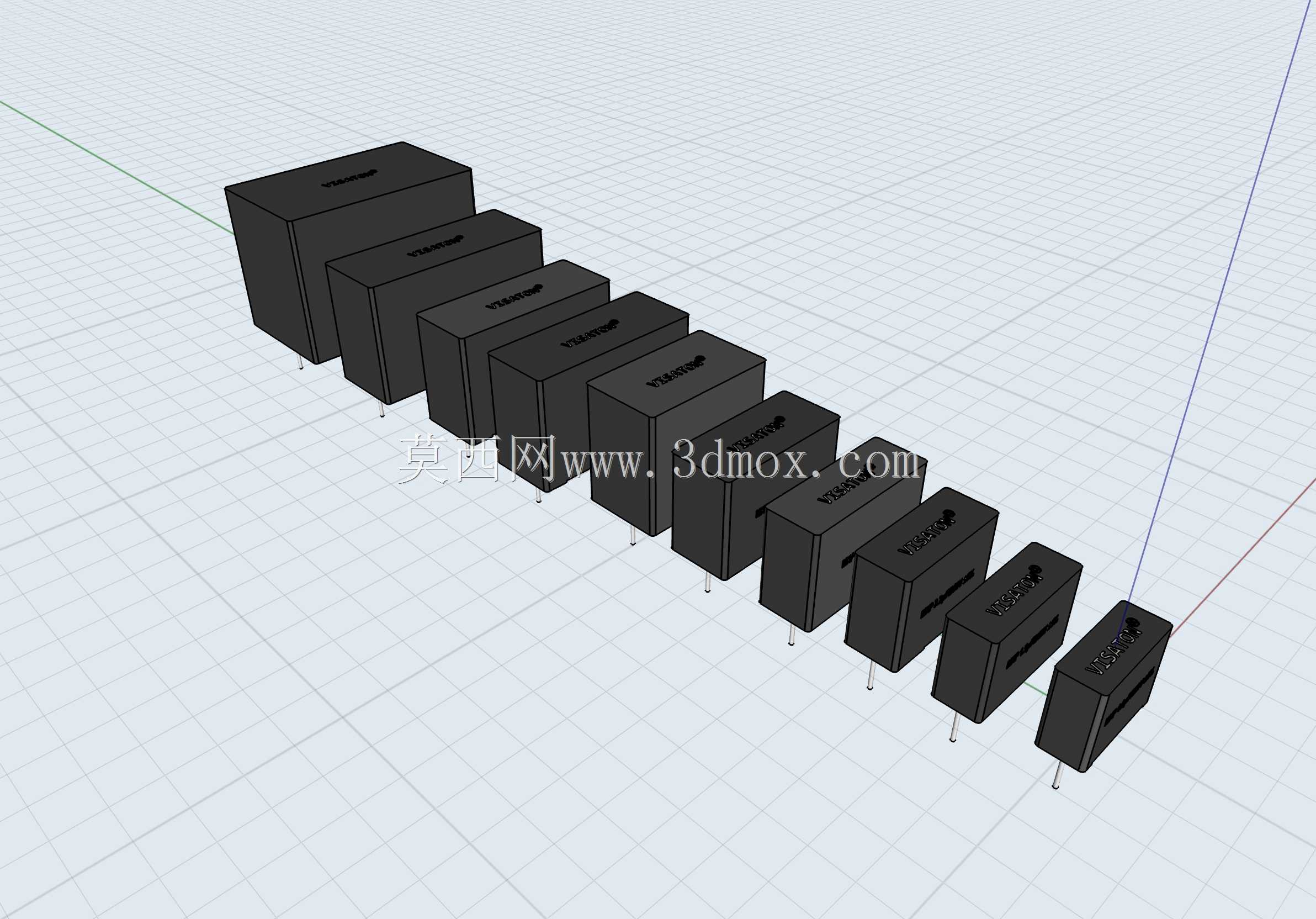

　　这套MKP52xx系列电容的三维结构，覆盖了该系列全容量梯度的不同尺寸规格，从最小容量的矮方型本体到大容量的高方正塑封本体，每一款都还原了黑色阻燃环氧塑封外壳的表面细节，包括外壳顶部的标识凹槽、本体侧面的合模线痕迹，以及底部两根直插镀锡铜引脚的出线位置、直径与伸出长度。做结构设计时可以直接调取对应容量的型号，导入PCB装配环境做干涉检查，不用再对着二维规格书的尺寸线反复核算安装边界。

　　从实际应用场景来看，这类电容最常出现在HiFi音箱的分频网络里，用来做高音通道的信号耦合、中音回路的阻抗补偿，这时候电容的安装位置往往靠近扬声器单元的磁路后侧，设计时不仅要考虑引脚在PCB上的焊盘间距匹配，还要预留足够的本体与磁钢的安全距离，避免强磁场对电容引脚焊接点产生长期应力影响，同时也要考虑塑封外壳与音箱内部吸音棉的接触距离，防止长期工作温升导致吸音棉老化粘连在电容表面影响散热。在工业控制板卡的开关电源次级滤波场景中，这类电容通常成排布置在PCB边缘靠近输出端子的位置，设计时要核对不同容量规格的本体高度差，确保成排安装时电容顶部不会顶到设备外壳的内壁加强筋，同时引脚的伸出长度要匹配波峰焊的工艺要求，过长的引脚会在过波峰时挂锡连桥，过短则会出现焊盘浸润不良的虚焊问题。

　　设计这套三维结构的时候，特意按照实际生产的尺寸公差做了适配还原，每一款电容的本体棱角都做了微小的倒角处理，还原了塑封模具脱模时的工艺特征，引脚的位置度公差也按照行业通用的±0.2mm做了偏移预留，导入装配环境后做干涉检查时，不会出现因为模型做的过于理想化，导致实际生产时元件装不进去的问题。另外，不同容量规格的电容本体宽度、厚度、高度的梯度变化也完全对应实际物料的尺寸序列，从最小的10mm左右本体高度，到最大的近30mm本体高度，每一档的尺寸差都准确还原，选型时可以根据PCB上预留的安装空间，直接匹配对应容量的规格，不用再反复核对二维尺寸表。

　　在安装边界的设计考量上，这类直插电容的引脚是从本体底部垂直向下引出，焊盘设计时要根据引脚直径匹配对应的焊盘孔径，通常比引脚直径大0.2-0.3mm即可，同时要注意本体底部与PCB表面的预留间隙，一般保留0.5-1mm的空隙，方便焊接时助焊剂挥发，也避免电容本体长期贴在PCB表面，被PCB上的焊接热应力长期影响导致塑封外壳开裂。如果是在有振动的工况下使用，比如车载音频设备、移动式工业检测设备里，还要在电容本体与PCB之间点胶固定，这时候三维模型也可以用来核算点胶的空间位置，避免胶水流到周边的其他元件上。

　　不少刚入行的结构工程师在做电子元件布局时，习惯用简化的方块模型代替实际元件模型，往往会忽略元件表面的凸起、标识凹槽、引脚的实际出线角度这些细节，等到样机装配时才发现，原本预留的位置被电容顶部的标识凸点顶住，或者引脚的实际位置和简化模型的位置有偏差，无法插入焊盘。这套全系列的三维结构完全还原了实物的所有细节特征，不管是做整机的装配干涉检查，还是做设备内部的布线空间规划，都能直接调取使用，大幅减少前期设计的核对工作量，也能避免后期样机调试时出现元件适配的问题。
