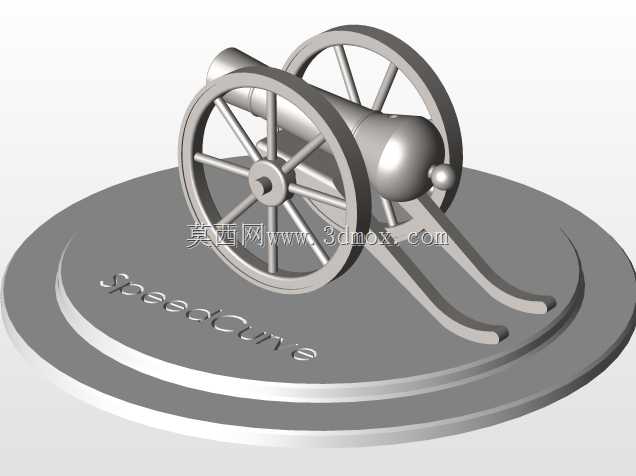

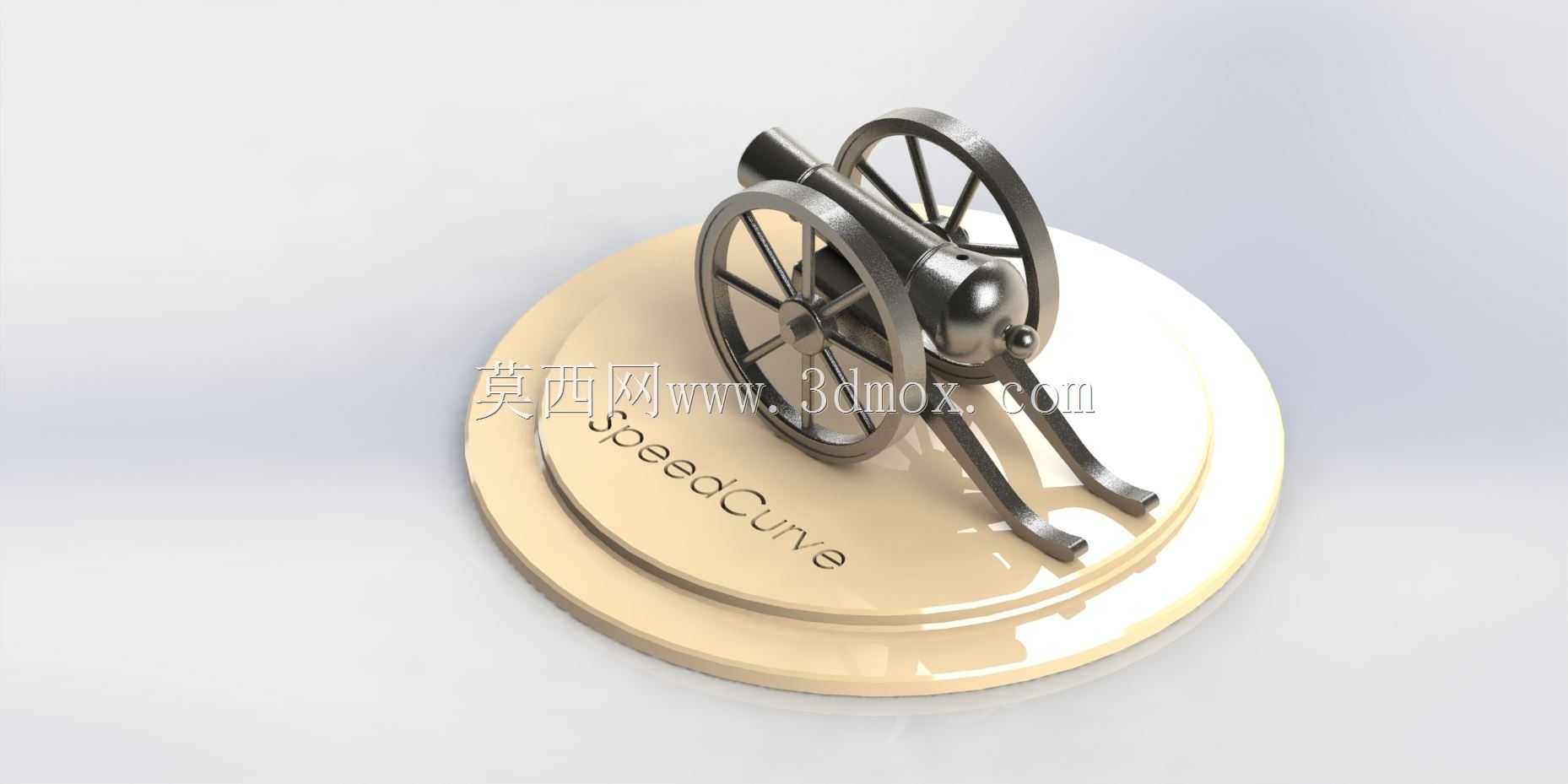

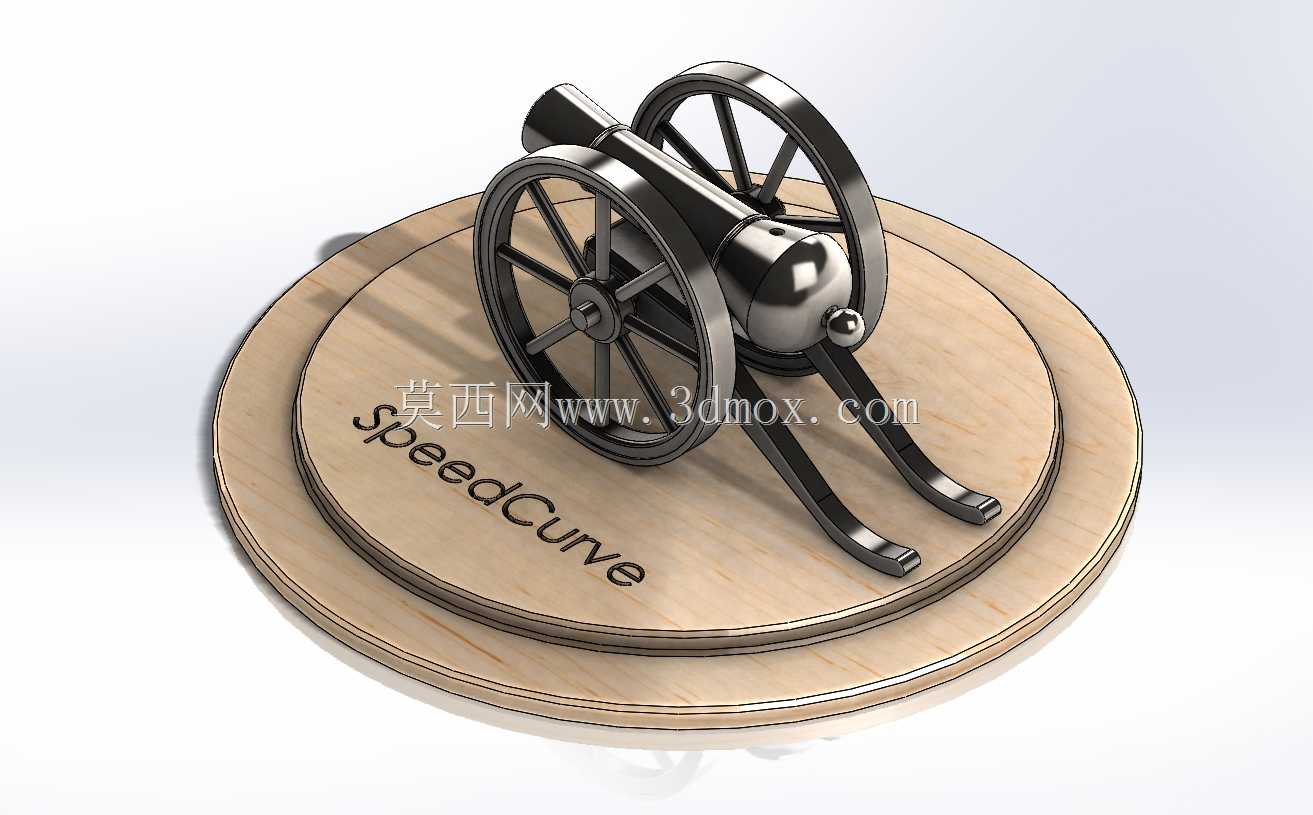

复古轮式小型古炮结构设计作品

　　这款小型古炮的结构设计，最初的应用场景定位偏向两类方向，一类是文创展示类的工艺摆件制作参考，另一类是历史军械复原场景的微缩道具开发，在实际落地中，也可作为青少年机械科普的结构演示载体，帮助理解早期身管武器的支撑、俯仰、移动的基础机械逻辑。从实际用途来看，该结构完全还原了老式轮式火炮的核心功能逻辑，双轮支撑结构配合前置的驻锄结构，既可以满足短距离推移的移动需求，在放置状态下，驻锄接触承载面后可以抵消模拟发射时的后坐趋势，炮身与炮架的铰接结构预留了俯仰调节的转动空间，可通过调整炮身仰角改变模拟发射的弹道角度，和真实古炮的操作逻辑完全一致。在功能特性的设计上，首先考虑的是结构的易加工性，炮身采用回转体为主的结构设计，炮管、炮尾、

　　炮耳的结构都可以通过常规的车削、铣削工艺完成加工，没有复杂的异形曲面需要特殊工艺处理；轮式炮架的辐条采用对称式分布设计，每侧轮组的辐条数量、安装角度完全统一，既保证了轮组转动时的受力均匀，也降低了建模和加工时的重复工作量；炮架的支撑臂采用等截面的弯曲结构，从炮耳的铰接位置延伸至前端驻锄，受力路径直接，没有多余的传力拐点，在承受后坐力时可以将载荷均匀传递到承载底座上，避免局部应力集中导致结构变形。设计思路上没有追求过度的细节冗余，而是优先保证核心运动结构的合理性，炮耳轴与炮架轴孔的配合间隙预留了合理的公差范围，既保证俯仰转动时没有卡滞，也不会因为间隙过大导致炮身晃动；轮组与轮轴的配合同样预留了转动间隙，推移时轮组可以顺畅转动，

　　没有偏心卡顿的问题；承载底座采用双层圆形台阶结构，下层底座接触放置平面保证支撑稳定性，上层台阶定位炮架的驻锄位置，避免炮架在底座上发生横向滑移，底座表面的标识区域做了下沉式的平面设计，可用于雕刻标识内容，不会因为凸起结构影响炮身的俯仰动作。从外形尺寸与安装边界来看，整体结构的横向最大尺寸为两侧轮组的外沿间距，纵向最大尺寸为炮口前端到驻锄末端的距离，垂向最大尺寸为轮组顶端到底座底面的高度，所有突出结构都没有超出底座的投影范围，放置时不会出现重心超出支撑面导致倾覆的问题；炮身处于水平状态时，炮尾的突出结构不会与炮架支撑臂发生干涉，炮身抬升到最大仰角时，炮口位置也不会超出底座的前端边界，整个结构的运动包络完全在底座的支撑范围内，

　　不需要额外预留外部的干涉空间。在细节结构的处理上，炮口位置做了加厚的炮口箍结构，和真实古炮的炮口加强逻辑一致，既提升了炮口位置的结构强度，也在视觉上还原了古炮的外形特征；炮尾的点火孔位置做了微小的凹坑结构，还原了老式火炮的点火结构特征，同时没有做贯通孔设计，避免工艺摆件出现不必要的安全隐患；轮组的轮缘做了轻微的圆角处理，既避免锐边划伤，也模拟了木质轮缘的磨损圆角特征，更具真实感；驻锄的末端做了加宽的平底结构，和承载面的接触面积更大，放置时的稳定性更好，不会因为局部压强过大压坏木质或纸质的展示台面。整个结构的装配逻辑非常清晰，所有零部件都可以通过轴向装配完成组合，不需要复杂的侧向紧固件，炮身通过炮耳轴卡入炮架的轴孔即可完成俯仰结构的装配，轮组从轮轴两端套入后通过端盖限位即可完成轮组的装配，炮架直接放置在底座的定位台阶上即可完成整体组装，拆解和组装都非常便捷，适合作为3D打印的制作原型，也适合作为五金工艺摆件的加工参考，在结构验证阶段，通过干涉检查确认了所有运动部件在全行程范围内都没有碰撞问题，受力分析也验证了炮架支撑臂在模拟后坐载荷下的变形量在允许范围内，不会出现结构失效的问题。
