戈登盖尔主题纪念奖杯结构设计

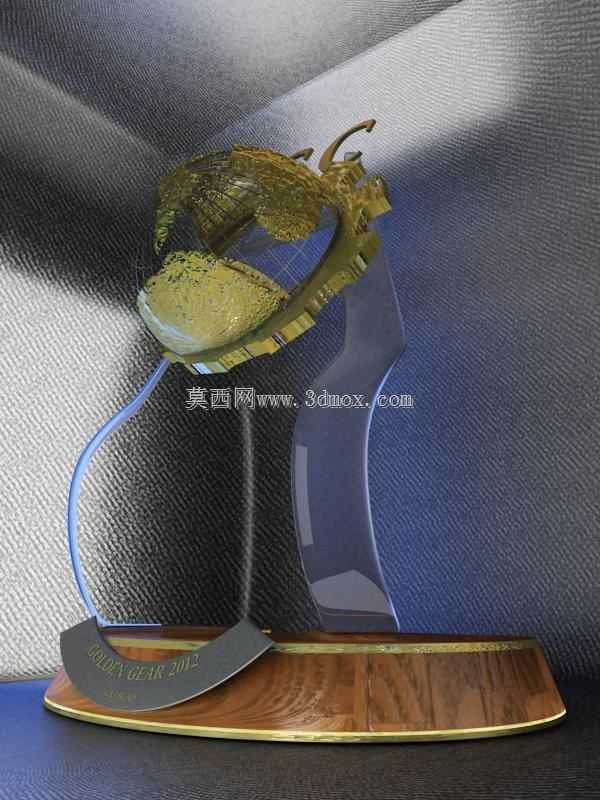

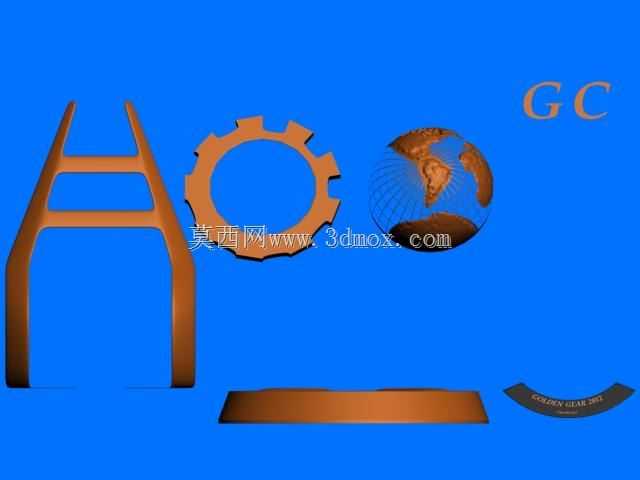

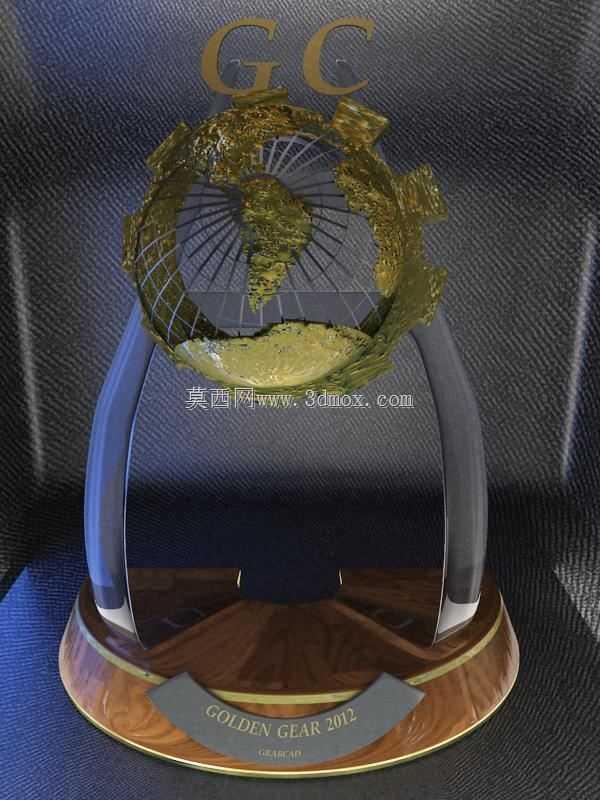

　　该纪念奖杯的结构设计围绕多材质拼接装配的核心需求展开，整体分为底座、支撑构件、顶部造型三个独立装配模块，各模块间通过定位止口与隐形粘接结构实现无外露紧固件的装配效果，适配颁奖礼陈列、荣誉室展陈、企业纪念收藏等多场景的摆放需求。底座部分采用实木基材搭配金属包边结构，底部预留3mm深度的嵌入式防滑硅胶垫安装槽，整体外轮廓为带圆角的扁平椭形，长轴方向尺寸控制在220mm，短轴尺寸120mm，整体厚度25mm，金属包边采用0.8mm厚的黄铜材质冲压成型，通过环向定位槽与实木基材过盈配合，无需额外紧固件即可实现牢固连接，底座上表面预留与支撑构件匹配的定位凹槽，凹槽深度5mm，配合面做0.2mm的涂胶间隙，

　　保证粘接后的结构强度同时避免胶体外溢影响外观。支撑构件采用透明玻璃一体热弯成型，整体为流畅的双曲面流线造型，主支撑臂截面为渐变椭圆结构，从底座连接处的20mm12mm截面逐步过渡到与顶部造型连接处的15mm8mm截面，曲面曲率经过反复调整，既保证视觉上的轻盈通透感，又通过连续的曲面应力分散结构满足日常拿取、移动过程中的抗扭、抗弯强度要求，玻璃构件与底座、顶部造型的连接端均做磨砂糙化处理，增大粘接接触面积，避免长期摆放出现粘接层脱落的问题。顶部造型为地球形态的金属铸造构件，采用黄铜材质精密铸造后做表面做旧处理，大陆板块轮廓做0.3mm的凸起肌理，海洋区域做平滑抛光处理，构件底部预留与玻璃支撑臂匹配的插接槽，槽内做环形定位凸台，

　　装配时凸台与玻璃支撑臂顶端的定位凹槽配合，保证装配后整体的同轴度，避免出现顶部造型歪斜的问题。整个奖杯的总高度控制在280mm，整体重心经过配重计算落在底座中心区域，底座实木部分的重量占整体重量的62%，保证在15度倾斜的台面上放置时不会出现倾倒风险，适配不同平整度的展陈台面安装摆放需求。设计过程中针对不同材质的热膨胀系数差异做了适配优化，玻璃与金属、木材的连接位置预留0.1mm的柔性缓冲间隙，填充中性硅酮密封胶，抵消不同材质在温湿度变化时产生的形变差，避免长期存放出现玻璃构件被挤压开裂、粘接层脱开的问题。表面处理方面，金属构件除了做旧肌理层外，额外喷涂两层哑光保护清漆，避免长期摆放出现氧化变色、指纹残留难以清理的问题；

　　玻璃构件表面做纳米疏水镀膜处理，减少日常落灰的附着强度，日常维护仅需用干软布擦拭即可恢复通透效果；实木底座表面做三层木蜡油浸润处理，既保留木材本身的自然纹理质感，又能抵御日常摆放时的水渍、汗渍侵蚀，延长摆件的使用寿命。各零部件的加工公差均控制在IT7级以内，装配后整体的接缝间隙不超过0.1mm，无明显错位、台阶差，满足高端工艺礼品的外观品质要求。结构设计阶段还考虑了包装运输的防护需求，三个装配模块可拆分后独立做缓冲包装，降低运输过程中的破损风险，用户收到产品后仅需按照定位标识插接即可完成组装，无需额外工具或专业装配技能。
