紧凑型U型荧光节能灯泡三维结构设计

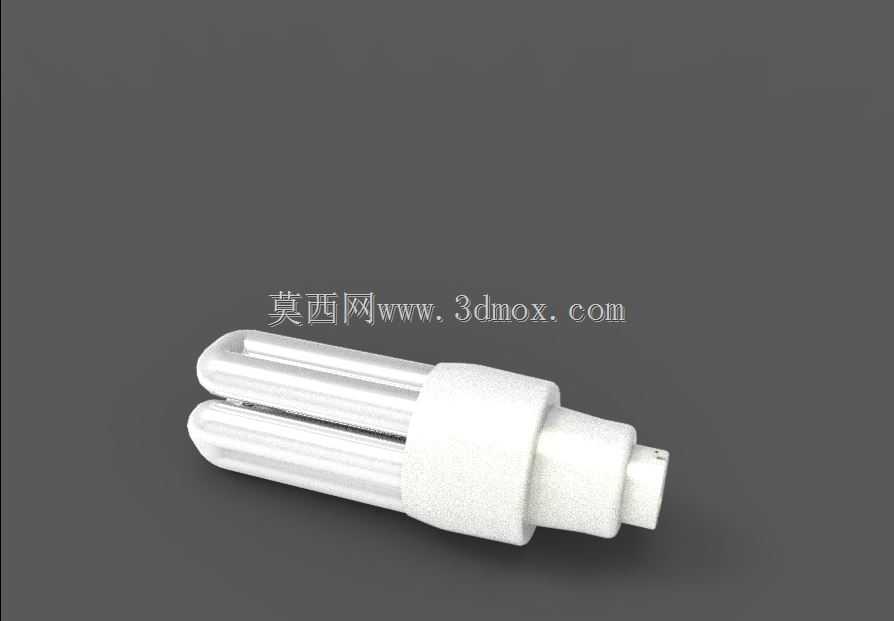

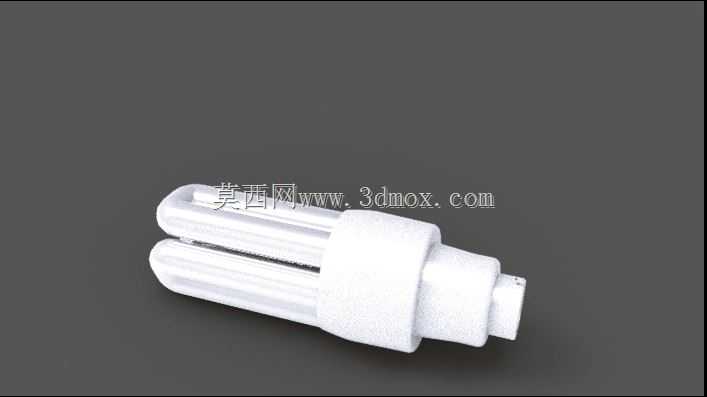

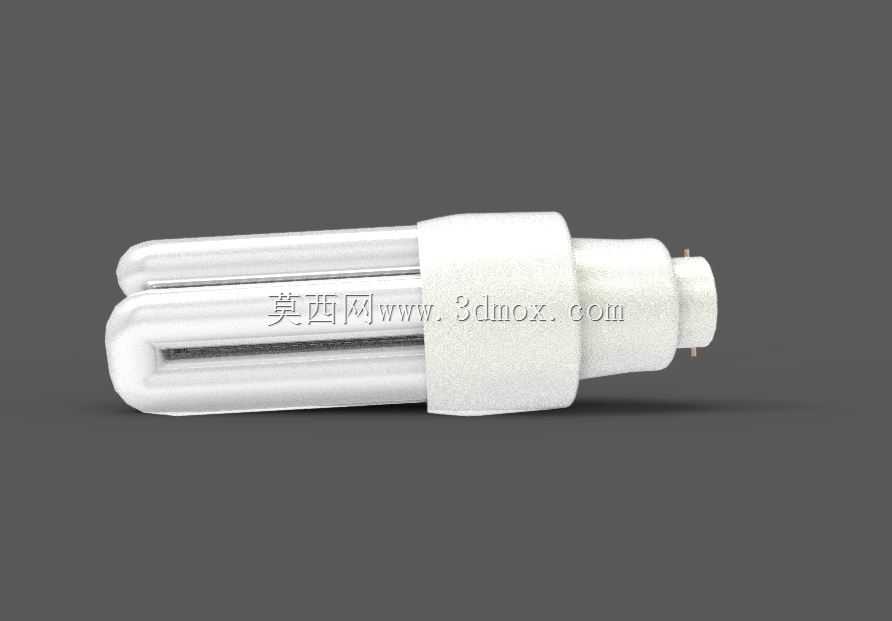

　　日常民用与商用照明场景中，紧凑型荧光节能灯泡是替代传统白炽灯的核心电光源产品，这款U型双管结构的CFL灯泡模型，还原了量产产品的核心结构特征，可用于灯具适配设计、照明场景装配仿真、产品结构教学等多个工程场景。从实际使用场景来看，这类灯泡广泛适配E27等通用螺口灯座，覆盖家庭室内照明、办公区域基础照明、商超公共区域补光等多个场景，相比同光效的白炽灯，能耗可降低七成以上，在LED光源全面普及前，是民用照明领域节能改造的核心选型产品。

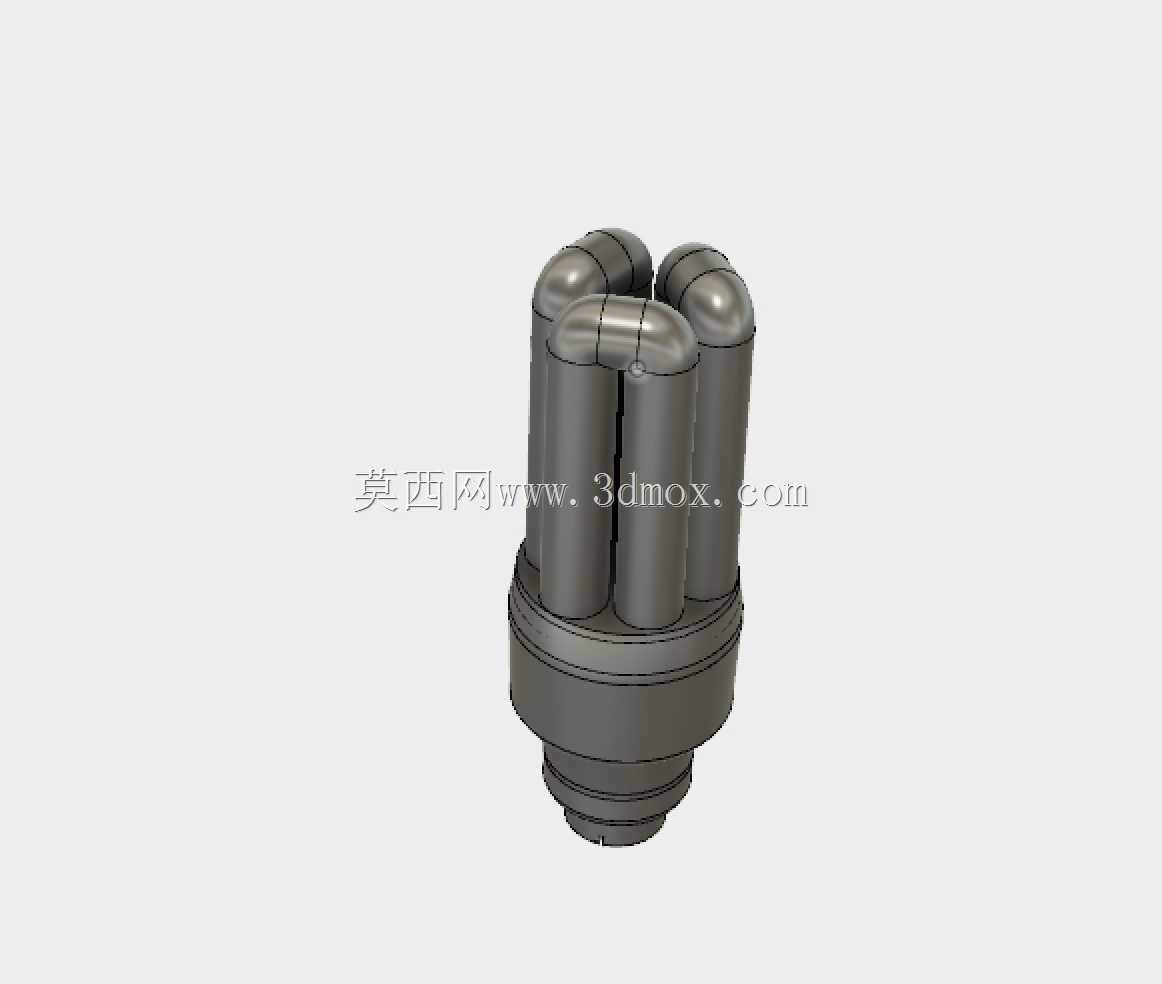

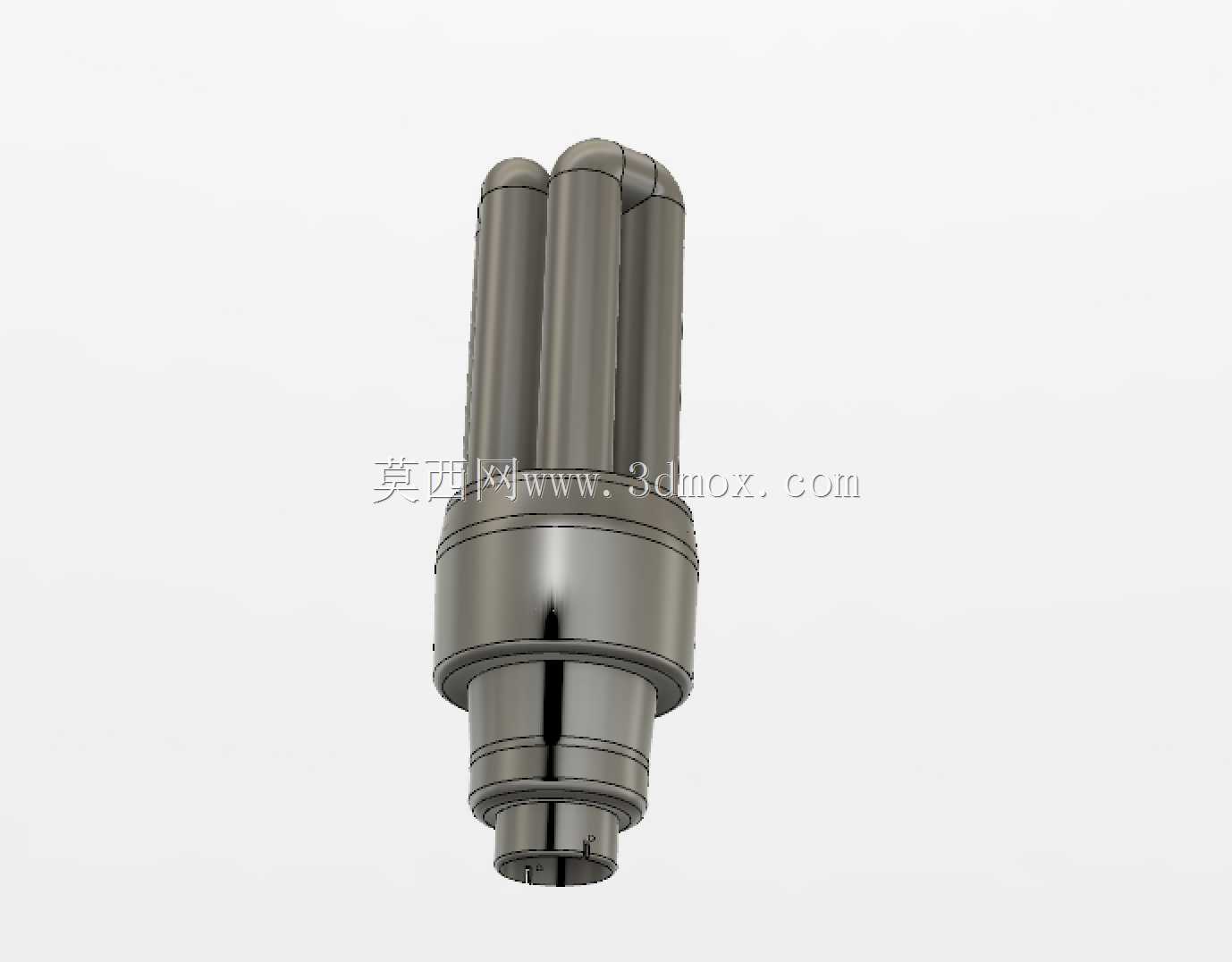

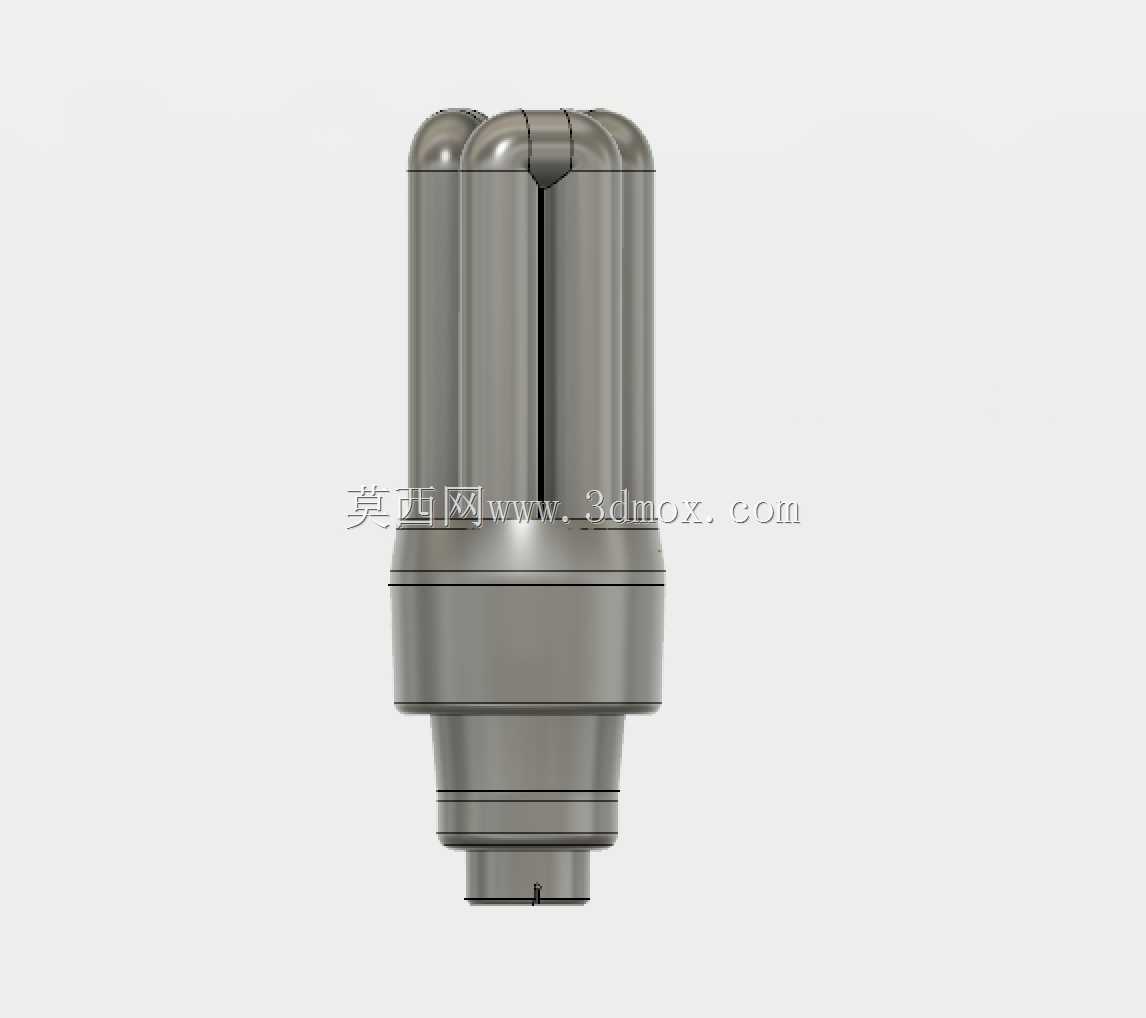

　　从结构设计逻辑来看，这款模型采用双U型并排灯管布局，灯管部分采用弯折成型的玻璃管腔体，内部预留荧光粉涂覆空间与汞蒸气填充腔体，灯管两端的电极引出端统一嵌入白色塑料灯座内部，灯座部分采用阶梯式变径结构，靠近灯管的一端做圆弧过渡处理，避免灯管根部应力集中，靠近灯头的一端逐步收窄，匹配标准螺口灯头的安装尺寸，灯头部分预留了导电触点与绝缘层结构，完全符合通用灯座的安装配合要求。建模过程中，灯管部分的弯折圆角做了等半径处理，还原实际生产中玻璃热弯的工艺特征，避免出现直角弯折导致的玻璃应力碎裂问题，灯座与灯管的配合面做了0.2mm的嵌装间隙，匹配实际生产中粘胶固定的装配公差，灯头与灯座的连接部分做了卡扣定位结构，还原量产产品中灯座与金属灯头的压装固定方式。

　　从安装边界尺寸来看，这款灯泡的整体径向最大尺寸集中在U型灯管的并排区域，轴向长度从灯头触点到灯管顶端的尺寸控制在通用螺口灯具的适配范围内，不会出现安装后灯罩无法闭合的问题，灯管部分的管壁厚度按照实际玻璃管的0.8mm壁厚做了等厚处理，灯座部分的塑料壳体壁厚设置为1.2mm，满足注塑生产的壁厚均匀要求，避免出现注塑缩痕、填充不足的工艺缺陷。在实际工程选型中，这类双U型结构的节能灯相比单U型产品，光效提升约40%，相比多U型螺旋结构，生产工艺更简单，良品率更高，适合大批量量产，同时灯管的排布方式预留了足够的散热间隙，工作过程中灯管表面的温度可以通过管间空隙自然对流散出，避免灯座部分长期处于高温环境导致塑料老化脆化。

　　建模过程中针对装配干涉做了全尺寸校验，灯管与灯座的嵌装部分没有重叠面，灯头的导电触点突出高度符合国标灯座的接触要求，灯座外表面没有突兀的棱角，全部做了R0.5以上的圆角处理，符合日用电器的安全设计要求。对于灯具设计从业者来说，这款模型可以直接导入灯具装配体中，做灯罩尺寸匹配、灯座安装位避让、照明光学仿真的占位模型使用，不需要重新测绘基础外形尺寸，能够大幅缩短灯具开发的前期建模周期；对于三维建模学习者来说，这款模型涵盖了实体弯折、薄壁抽壳、装配配合、圆角过渡等多个基础建模命令的应用，可以通过拆解模型结构掌握日用电器产品的建模思路，理解注塑件、玻璃件、金属冲压件的不同建模处理方式。

　　从功能特性来看，这款双U型节能灯的启动电路内置在灯座内部的空腔中，建模时预留了电路板的安装空间，尺寸匹配常规紧凑型节能灯的镇流电路板大小，不需要额外调整灯座内部结构即可完成电路部分的装配设计，灯头部分的绝缘层采用耐高温陶瓷材质的结构特征，模型中还原了绝缘层与金属螺口的配合台阶，避免导电部分外露导致的用电安全隐患。在实际使用中，这类灯泡的安装角度没有严格限制，水平、垂直、倾斜安装都可以正常工作，模型的重心位置靠近灯头一侧，安装后不会出现因为重心偏外导致的灯座松动问题，适配绝大多数固定式灯座的安装要求。
