可调式胜利硬尾摩托车车架结构设计

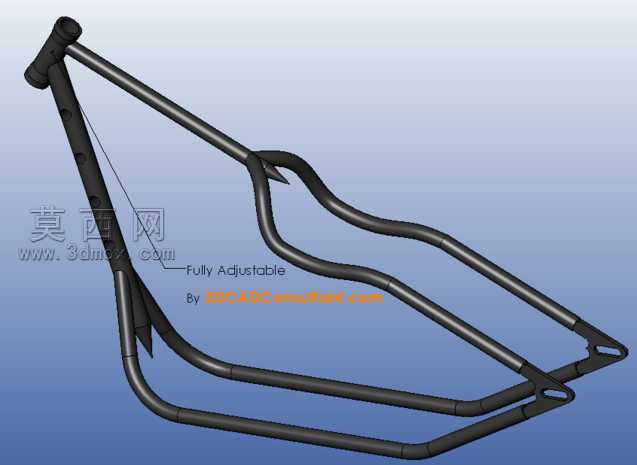

本作品为硬尾摩托车车架的全参数化三维设计成果，建模过程依托三维设计软件的方程式驱动功能完成，将车架核心尺寸全部转化为可编辑的全局参数，实现车架结构的全维度可调，无需反复重构特征即可快速适配不同规格的装配需求。建模阶段首先梳理硬尾车架的受力逻辑与装配关系，将主管外径、颈管外径、主管壁厚、后骨安装距、下管角度、中管半径、下管外径、下管壁厚、主管弯曲半径、颈管壁厚、前倾角、整车总宽、轴径等核心尺寸全部纳入参数化方程体系，每一项参数都与对应特征形成强关联，修改任意参数值时，关联的管件长度、弯曲弧度、安装点位都会自动完成更新，避免传统建模中改一处动全身的重复操作。结构设计上充分考虑硬尾摩托车的装配适配性，默认参数可适配180、200规格后轮，预留5.5英寸轮毂的安装空间，同时匹配偏移传动链轮、宽轮胎工具包的安装点位，针对不同规格的前叉与桥板设置了多组预设参数，可快速切换适配1英寸×120齿、1又1/8英寸×120齿的立管规格，对应调整桥板间距至7又7/8英寸的适配尺寸，覆盖多数复古硬尾机车的改装与生产需求。材质设定上参考机车车架常用的铬钼钢管材属性，为不同管件匹配对应的金属材质参数，还原管材的壁厚质感与金属表面纹理，渲染阶段重点突出参数列表与车架结构的对应关系，清晰展示每一项参数控制的结构部位，方便使用者快速理解参数逻辑，根据自身的轮组规格、前叉参数、骑行姿态需求调整对应数值，快速生成符合定制需求的车架三维模型，大幅缩短定制机车车架的设计迭代周期，也为小批量定制生产提供精准的三维数据参考。
