手压式喷雾罐喷头结构三维设计

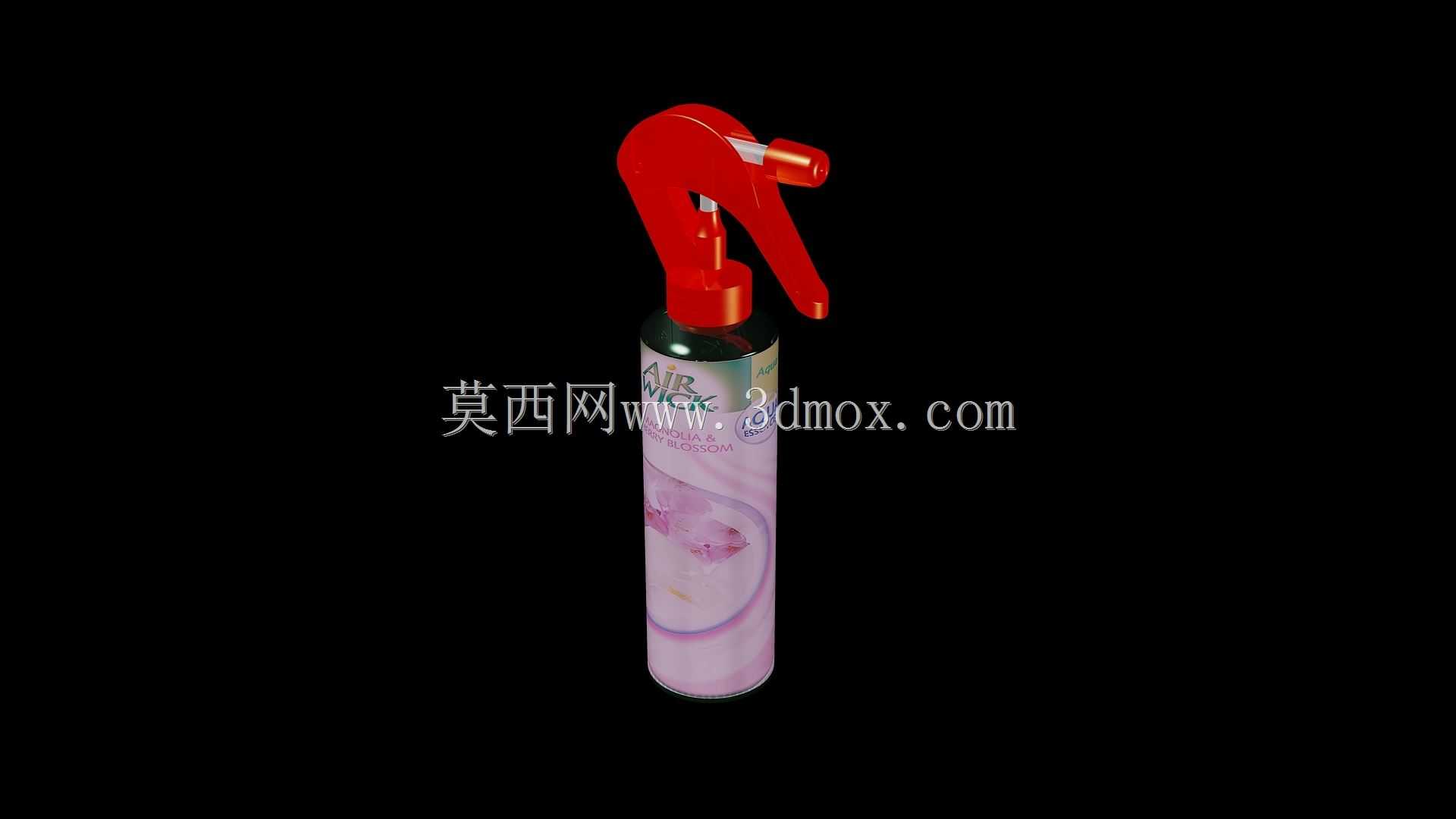

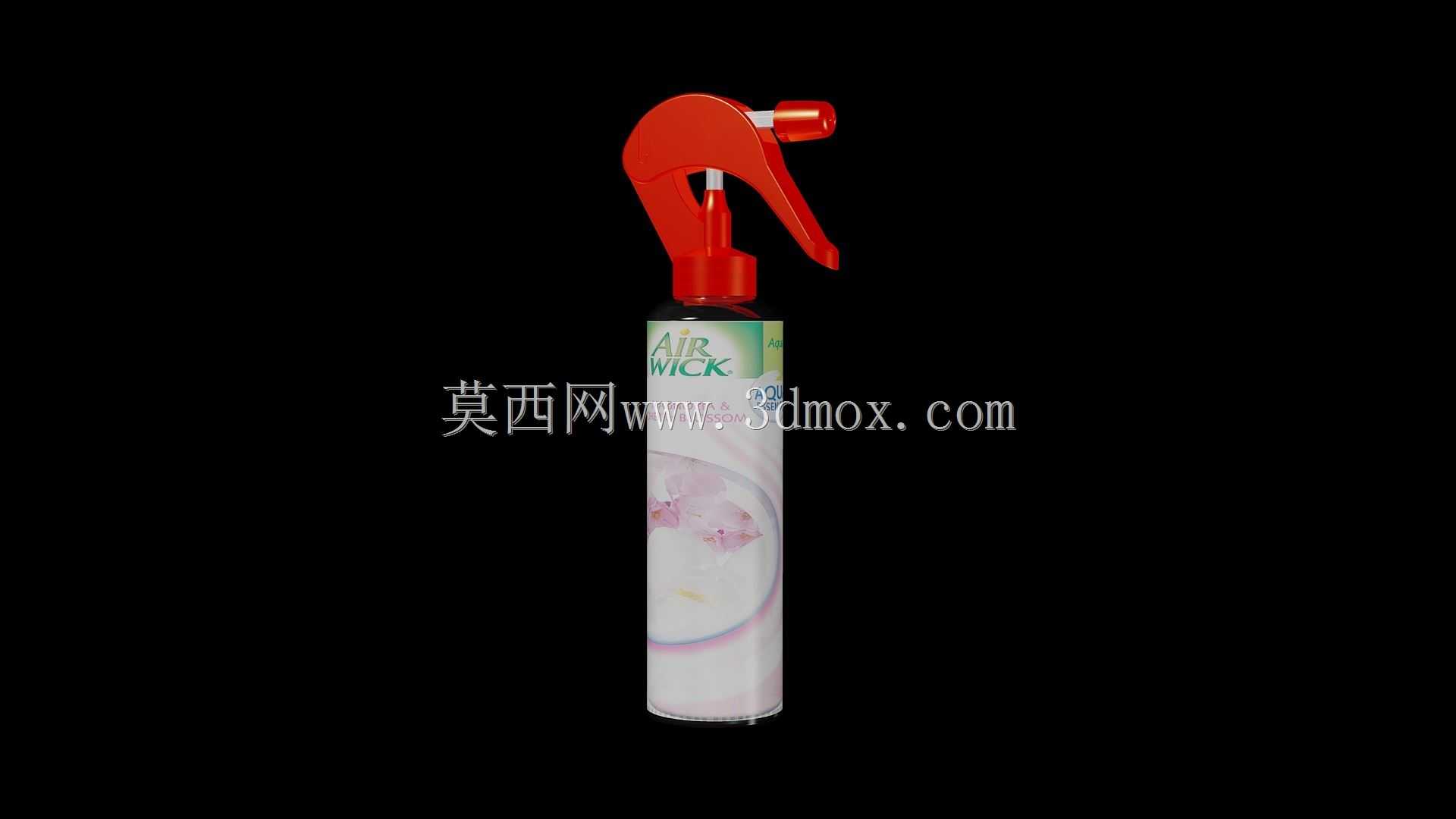

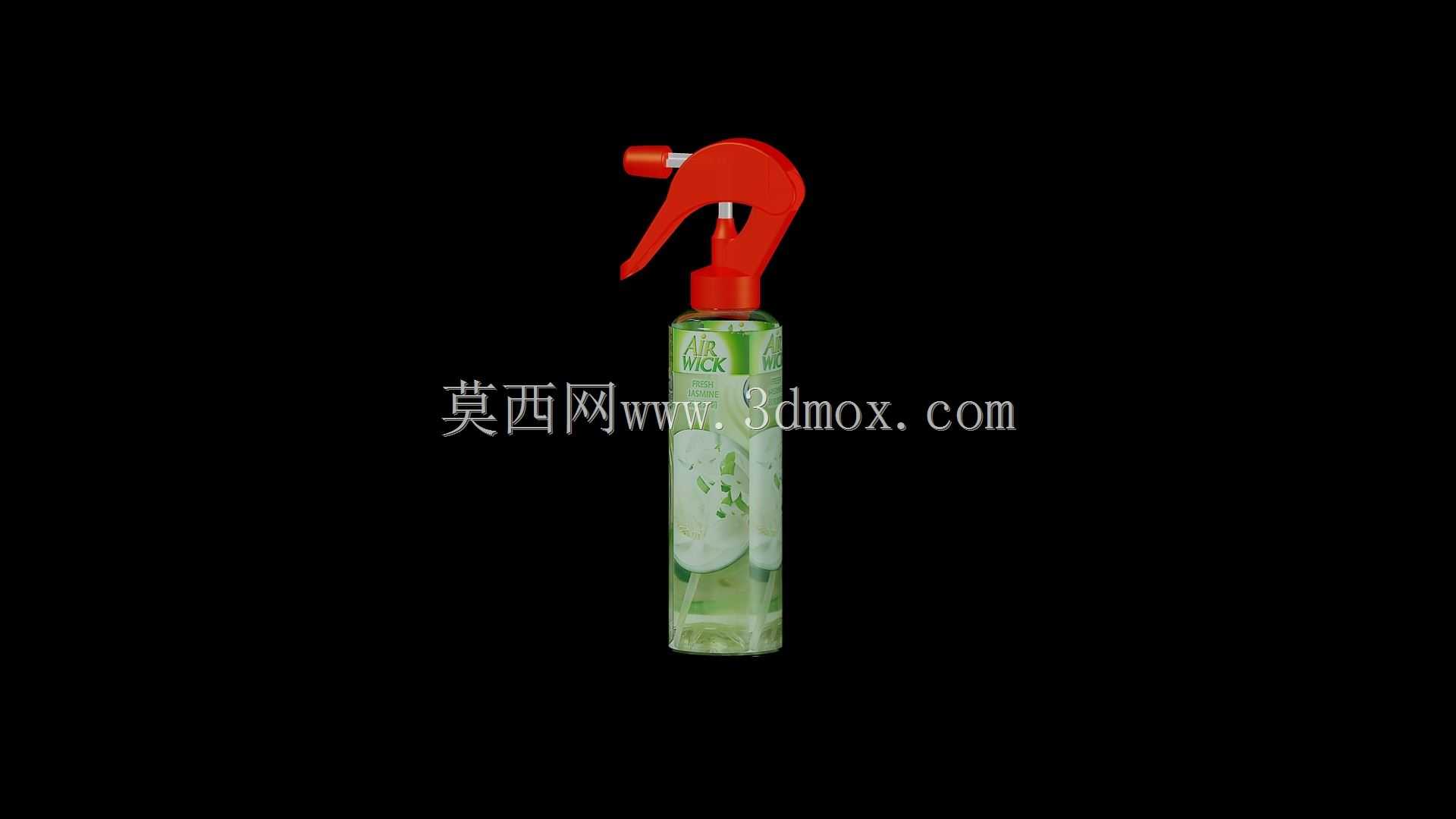

　　这套手压式气雾喷头的三维结构，核心适配常规直径35mm、高度158mm的马口铁气雾罐体，在日化消杀、家居清洁、园艺护理类产品的包装配套场景中应用极广，日常接触的空气清新剂、布艺除味喷雾、小型园艺浇花喷壶的按压出雾结构，都和这套设计的核心逻辑同源。做这套结构建模的时候，最先要卡准的是和罐体卷边封口的配合边界，罐口的密封台阶直径设计为25.4mm，和行业通用的气雾罐封口尺寸完全匹配，不需要额外开模调整接口，能直接适配市面上绝大多数标准气雾罐的灌装生产线，不会出现封口头错位、密封胶圈压合量不足导致的漏液、泄压问题。

　　从功能逻辑上拆解，整个喷头分为按压扳机、导流阀芯、复位弹簧、雾化喷嘴、密封锁扣几个核心部分，扳机的按压行程设计为8mm，按压力度控制在12-15N区间，这个力度是经过多轮手感受证调整的，既不会因为按压力度过小导致运输途中误触漏液，也不会因为力度太大让老人、女性用户按压时觉得费力。扳机的杠杆比例做了1:3.2的力矩放大，手指施加的力通过杠杆传递到阀芯顶杆时，能轻松顶开内置的密封胶塞，让罐内带压的流体顺着导流通道进入喷嘴腔。

　　喷嘴部分的结构是整个设计的核心，导流槽采用了偏心螺旋流道设计，流体进入喷嘴腔后会沿着螺旋槽产生旋转加速度，在从0.3mm直径的喷孔喷出的瞬间，压力骤降将流体撕裂为10-50μm的细小液滴，形成均匀的扇形雾化面，雾化覆盖角度调整为60度，在距离被喷面20cm的位置，雾化覆盖直径能达到23cm左右，既不会因为角度太大导致雾滴飘散范围过广浪费内容物，也不会因为角度太小导致喷液过于集中在局部形成水渍。

　　阀芯部分的密封采用了双道丁腈橡胶圈设计，第一道密封圈负责在非按压状态下封堵罐体的出液通道，耐受罐内0.3-0.5MPa的常规内压不会出现渗液，第二道密封圈负责隔离导流通道和外部环境，避免长期放置后灰尘进入流道堵塞喷孔。复位弹簧采用304不锈钢材质，线径0.4mm，自由长度12mm，压缩到4mm工作行程时的弹力刚好匹配扳机的按压力度，经过一万次按压循环测试后，弹力衰减率控制在8%以内，不会出现按压后扳机无法复位、持续漏液的问题。

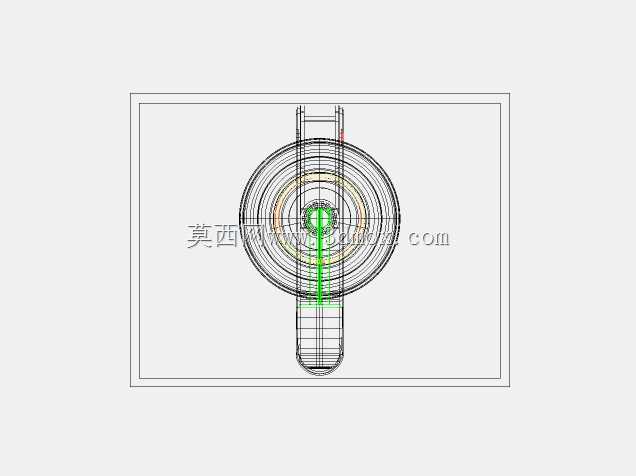

　　建模过程中特意做了安装防呆设计，喷头和罐体连接的定位卡扣做了不对称的缺口结构，装配时只有对准缺口才能完全压合到位，避免生产线工人装配时出现角度错位，导致导流管弯折无法正常吸液。扳机和喷头主体的连接转轴采用了过盈0.1mm的卡扣式装配，不需要额外加装销轴，装配时直接压入即可固定，能减少生产线上的零件数量，提升装配效率。整个喷头的外部轮廓做了圆弧过渡处理，没有尖锐的棱角，用户手持按压时接触扳机的指腹位置做了内凹的仿形曲面，贴合手指的自然弧度，长时间按压也不会出现硌手的不适感。

　　考虑到不同内容物的适配需求，这套结构的流道直径做了通用化设计，既可以适配低粘度的水基类清新剂、消毒液，也可以适配粘度稍高的油基类护理喷雾，只需要更换不同孔径的喷嘴镶件，不需要改动主体结构就能完成不同产品的适配，能大幅降低配套模具的开发成本。在运输工况的适配方面，喷头顶部设计了可旋转的锁止卡扣，旋转到锁止位置时，扳机会被卡扣挡住无法下压，即使在运输途中受到挤压、跌落冲击，也不会出现误按压喷出内容物的情况，用户使用时只需要将卡扣旋转到解锁位置即可正常按压，操作逻辑简单直观，不需要额外的使用说明就能快速上手。
