平衡重式内燃叉车整机装配三维设计

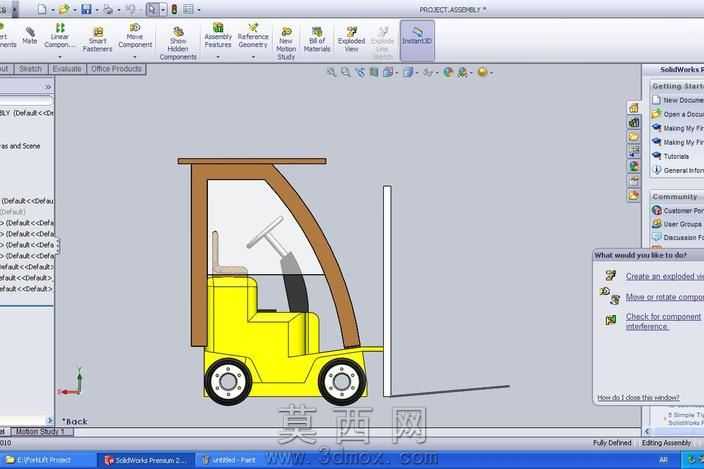

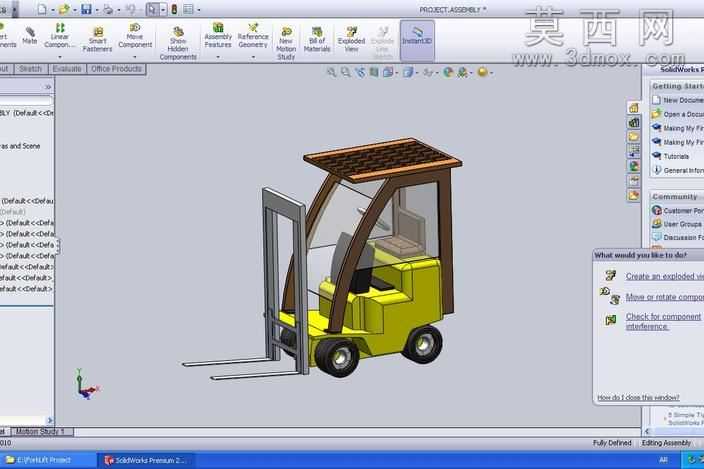

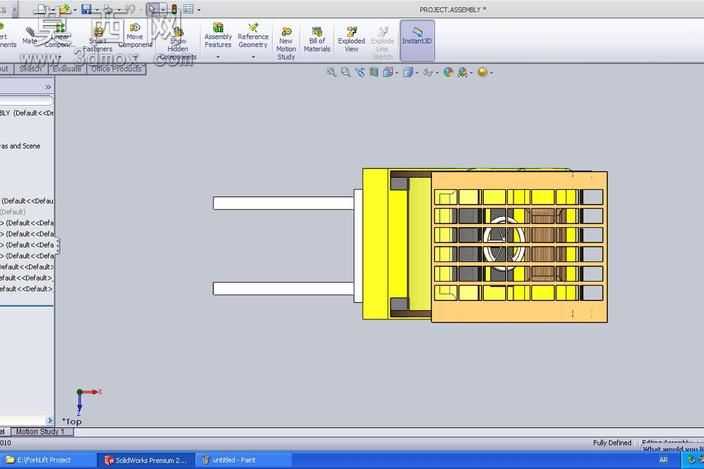

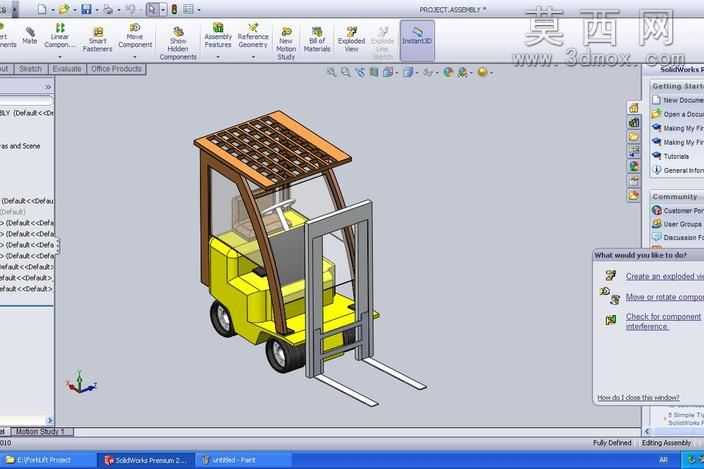

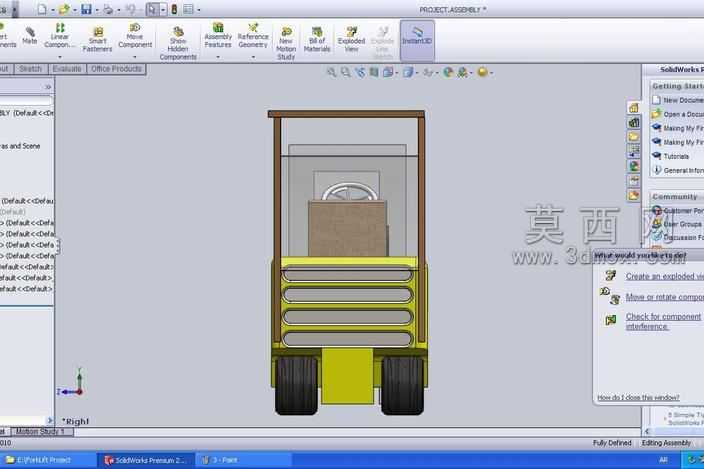

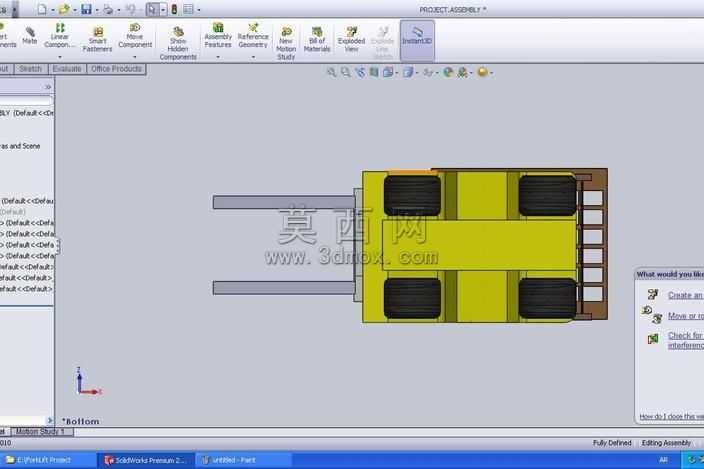

本作品为平衡重式叉车的完整三维装配设计，依托三维建模软件完成全零部件的参数化构建与总装配合，完整还原了内燃平衡重叉车的真实结构与功能逻辑。建模过程中首先梳理叉车的系统组成，将整机划分为行走底盘系统、门架起升系统、驾驶室防护系统、动力舱总成、操纵控制系统五大模块，遵循自底向上的建模逻辑，先完成单个标准件与定制零件的建模，再逐级完成子装配体的配合约束，最终实现整机的总装定位。在零件建模阶段，对货叉的叉体弧度、厚度过渡做了精准的参数化设置，还原货叉的承载结构特征；门架部分采用内外门架嵌套的结构设计，通过滑轨、滚轮的配合约束还原门架的升降运动逻辑，起升油缸、倾斜油缸的缸体、活塞杆、密封件结构均做了细节还原，可直观展示液压驱动的动作原理。驾驶室部分构建了带防护顶架的操作舱结构，顶架采用格栅式防护设计，座椅、操纵手柄、方向盘的位置按照人机工程学逻辑排布，驾驶室的透明护板采用半透明材质参数设置，可清晰展示内部操纵结构的布局。动力舱部分还原了平衡重式叉车的尾部配重块轮廓，车身覆盖件采用明快的黄色工程车辆涂装材质，轮胎采用橡胶质感的材质参数设置，轮毂做了金属质感的渲染处理，护顶架采用棕褐色的防滑金属材质区分，不同部件的材质参数设置清晰区分了各系统的功能属性。装配过程中严格遵循机械配合的公差逻辑，转动部件设置合理的转动自由度约束，滑动部件设置滑动方向的限位约束，整机模型无干涉报错，完整呈现了叉车各部件的装配关系与连接逻辑，可用于叉车结构原理展示、装配教学演示、产品方案前期验证等场景，清晰展现了工业搬运车辆的结构设计逻辑与三维建模的规范流程。
