樱桃轰炸机配套透明机械箱体结构设计

　　在小型手持雾化喷射类设备的结构设计中，箱体作为承载核心功能组件的基础载体，其结构合理性直接决定设备的装配效率、使用手感与长期运行稳定性，本次设计的樱桃轰炸机配套机械箱体，正是针对小型便携雾化设备的紧凑化集成需求完成的结构方案。从实际应用场景来看，这类箱体主要适配个人DIY改装类的小型手持雾化喷射装置，可在户外休闲、小型物件表面喷涂、趣味创意装置搭建等场景下使用，需要兼顾内部组件的安装固定、外部操作的便捷性以及整体结构的抗摔耐用性。

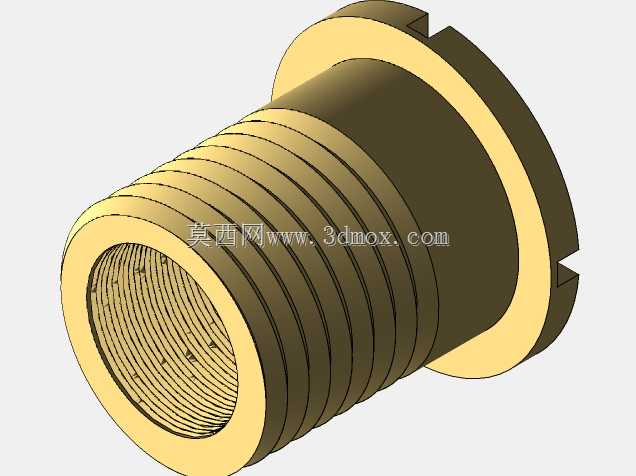

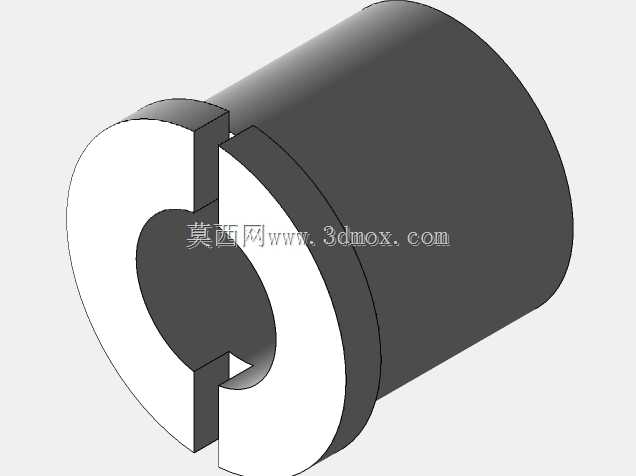

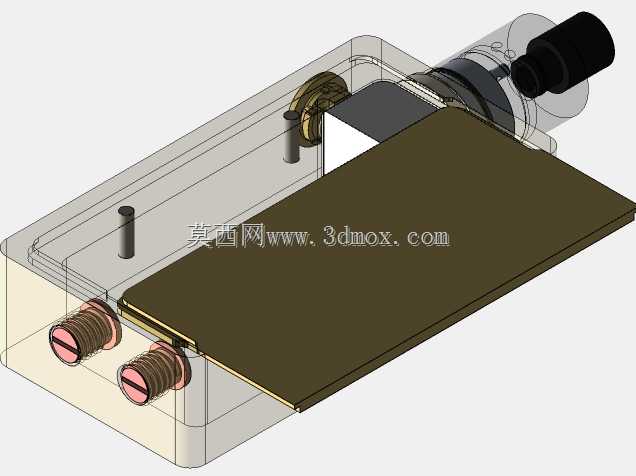

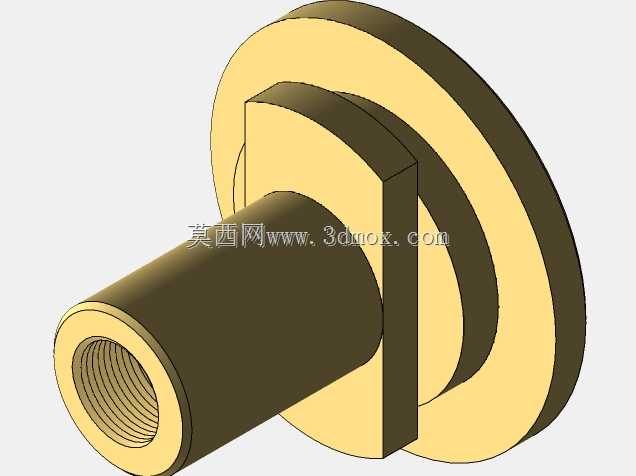

　　设计过程中首先明确了核心功能承载需求，箱体需要容纳雾化核心组件、储液腔、控制开关、供电连接端口四个核心模块，同时要预留出雾化喷嘴的伸出安装位、上盖的滑动开合位以及侧边调节旋钮的操作空间。整体外形采用带圆弧过渡的长方体构型，主体壁厚控制在2mm，既保证PC透明材质注塑成型时的流动性，也能在日常手持跌落时提供足够的结构强度，避免薄壁开裂。箱体前端设计有阶梯式的喷嘴安装座，安装座内径与常用的12mm外径雾化喷嘴适配，通过过盈配合加侧面顶丝固定的方式，保证喷嘴安装后与内部储液腔的同轴度，避免漏液问题，喷嘴伸出箱体端面的长度控制在18mm，既不会因为伸出过长导致磕碰损坏，也能保证雾化喷射时的气流不受箱体端面干扰。

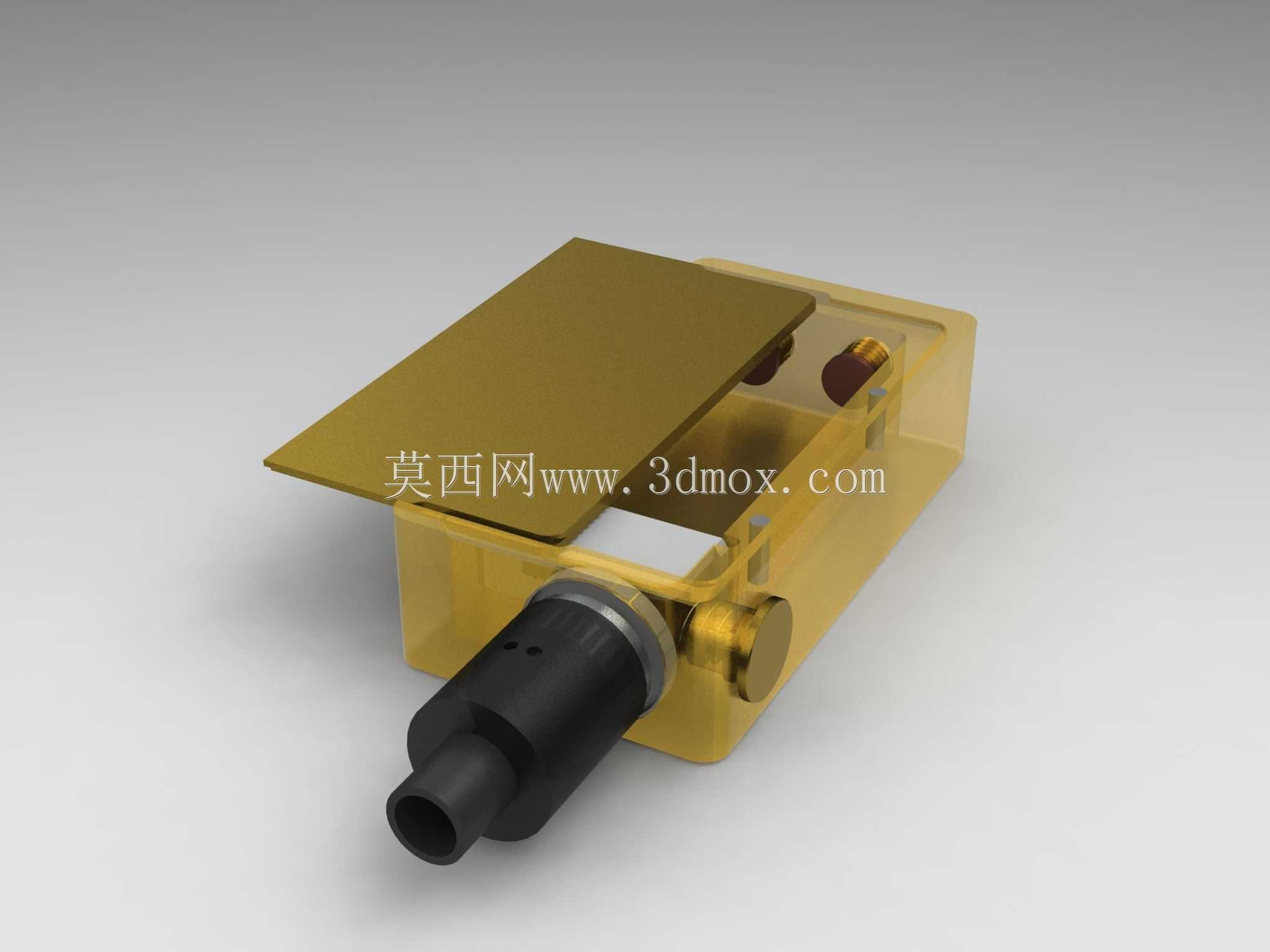

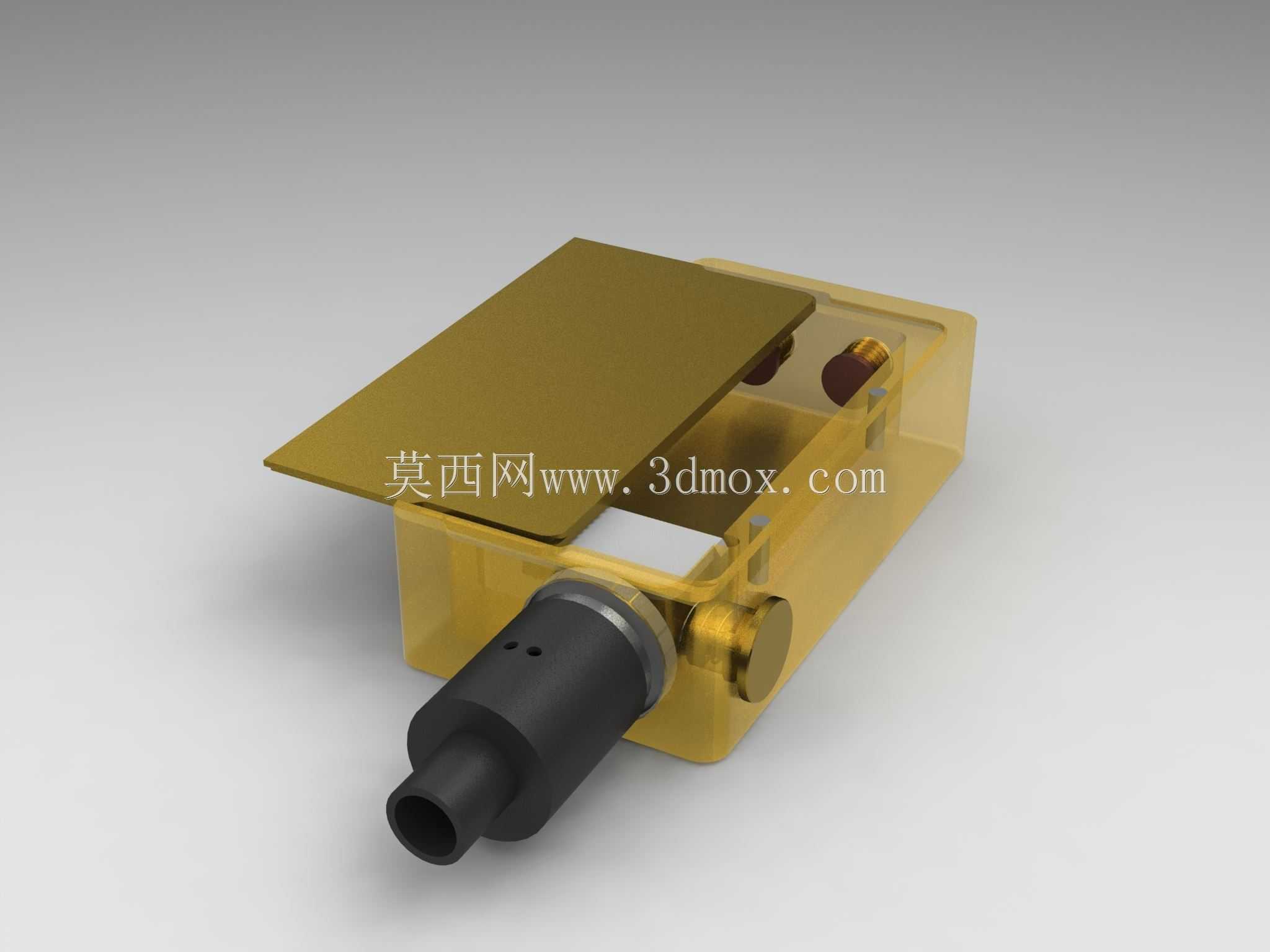

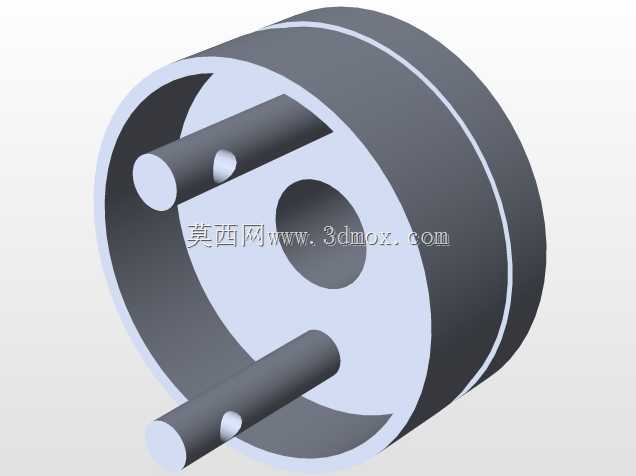

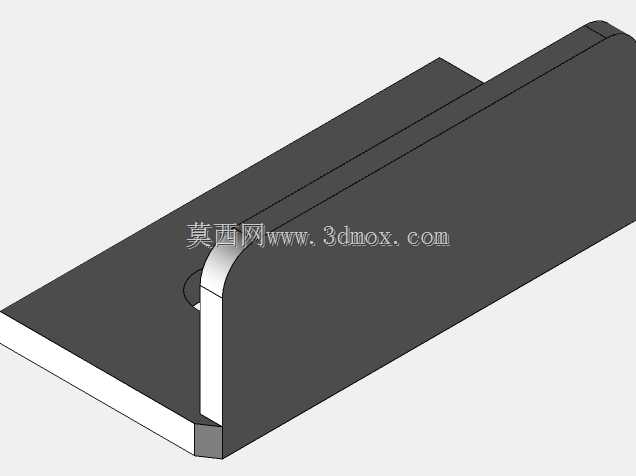

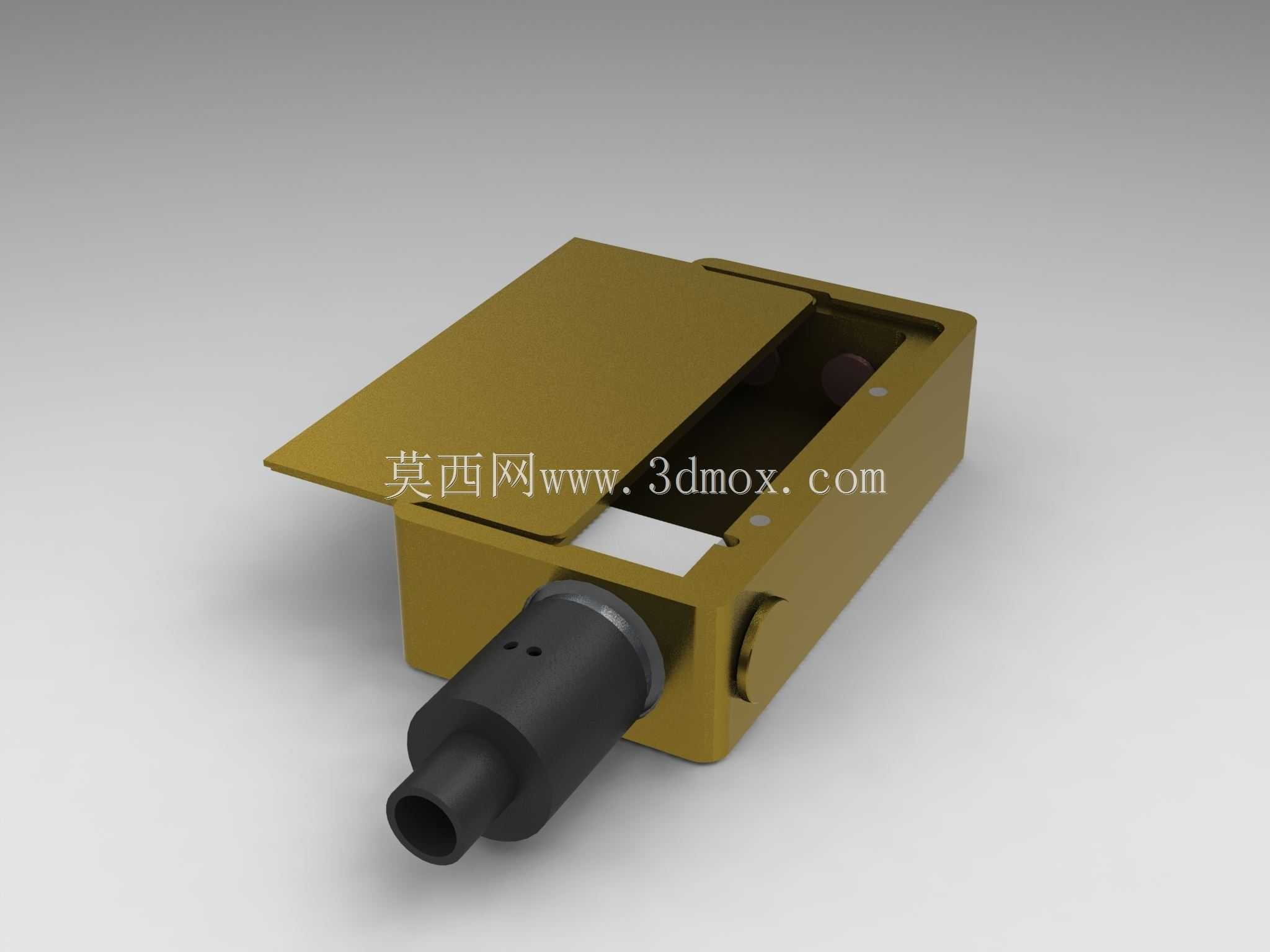

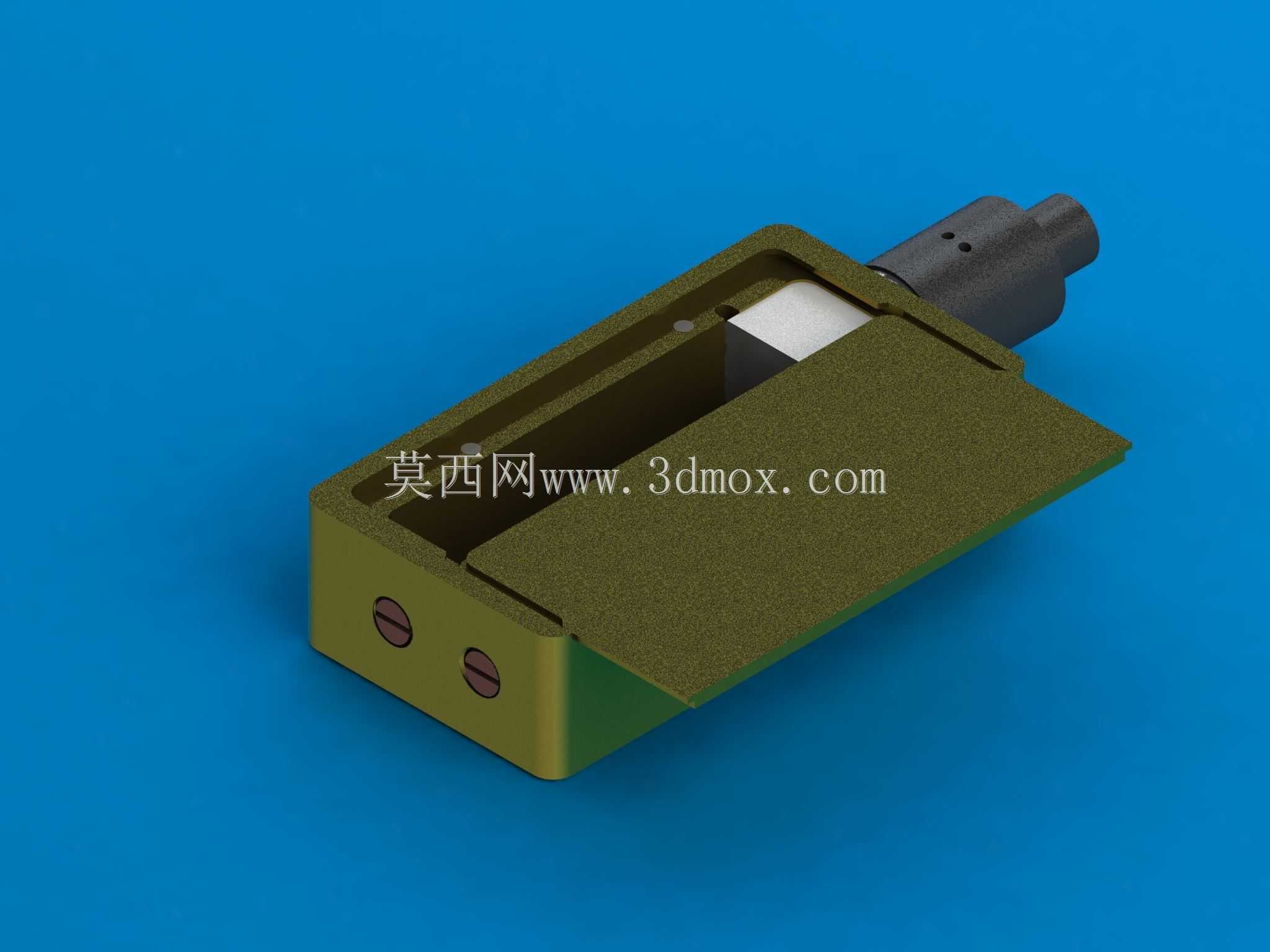

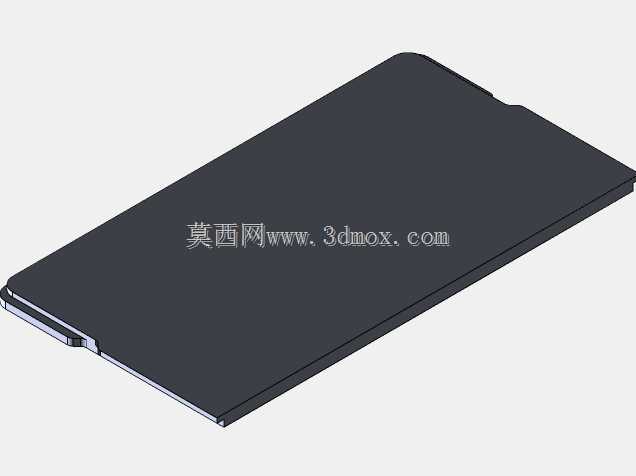

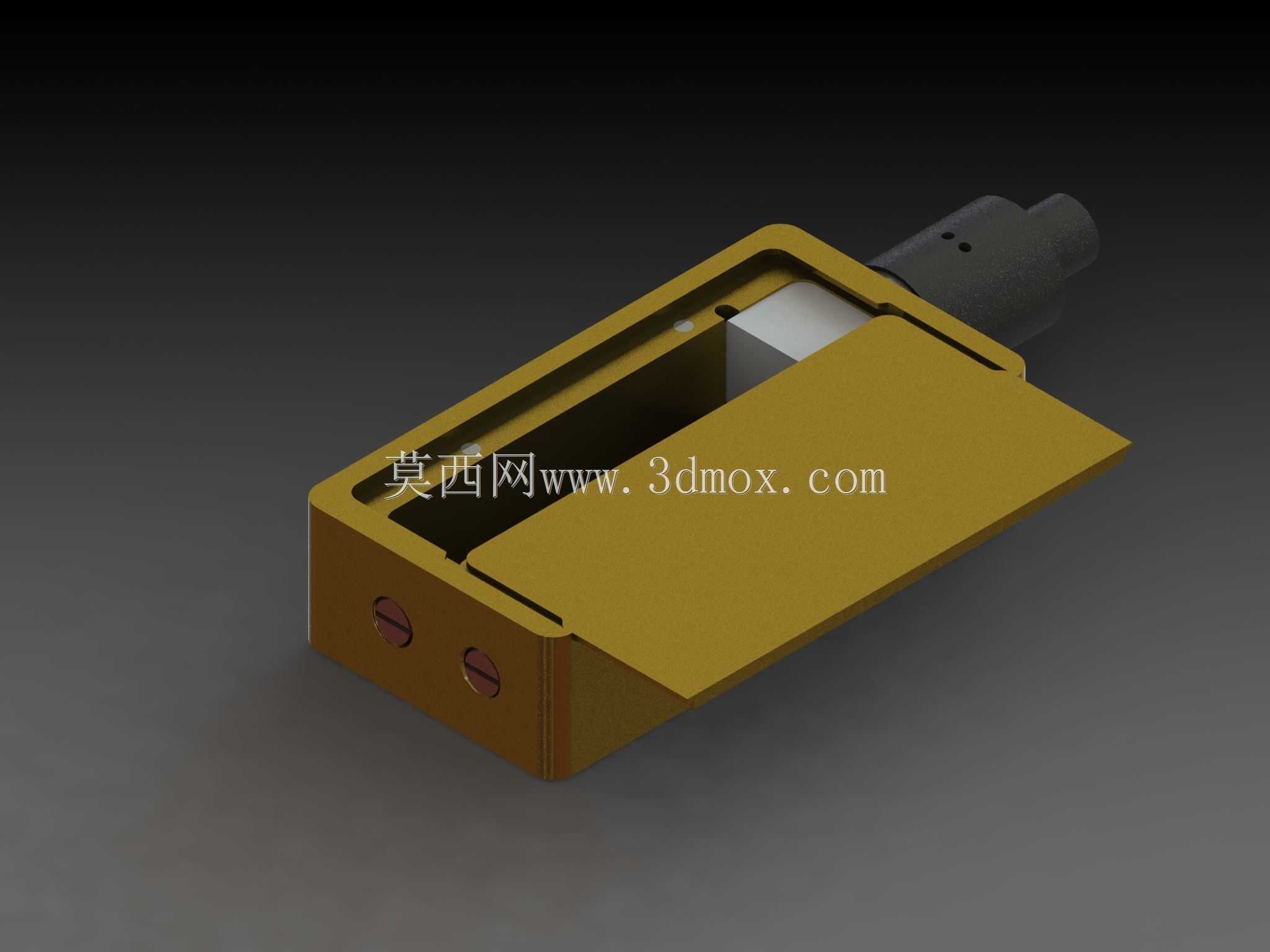

　　箱体上部采用滑动式盖板设计，盖板与箱体上沿的滑槽采用间隙配合，单边间隙控制在0.15mm，既保证滑动开合的顺畅度，也不会因为间隙过大出现晃动漏液的问题，盖板采用黄铜色金属质感的材质设计，滑动行程设置为45mm，完全打开后可露出整个储液腔加注口，方便补充雾化介质，闭合后盖板与箱体端面齐平，没有突出结构，方便日常收纳携带。箱体侧面设计有直径10mm的调节旋钮安装位，旋钮与内部流量调节拨杆通过D型轴连接，旋钮突出箱体侧面的高度为5mm，方便手指拨动调节雾化流量，同时不会因为突出过多造成误触。

　　从安装边界来看，箱体整体长度控制在85mm，宽度52mm，高度38mm，整体重量控制在45g以内，适配成年人单手握持的尺寸范围，握持时手指刚好可以搭在侧面调节旋钮与前端喷嘴的下方位置，操作时不需要大幅度调整手型即可完成流量调节与喷射操作。箱体底部设计有两个对称的定位凸台，凸台高度1.5mm，既可以作为放置时的支撑脚，避免箱体底面直接与接触面摩擦刮花，也可以作为DIY改装时的安装定位基准，方便用户将箱体固定在其他支架或者外壳结构上。

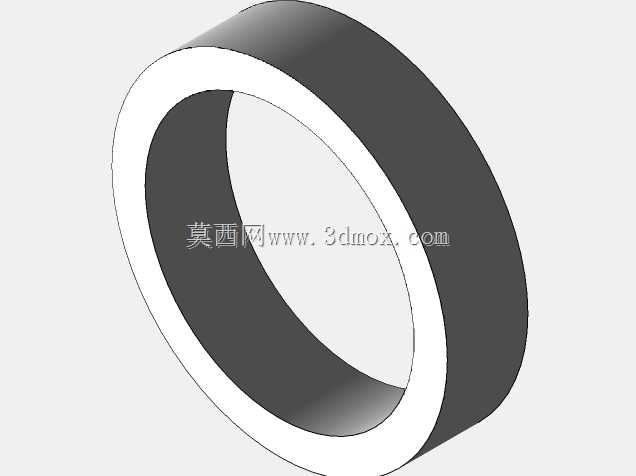

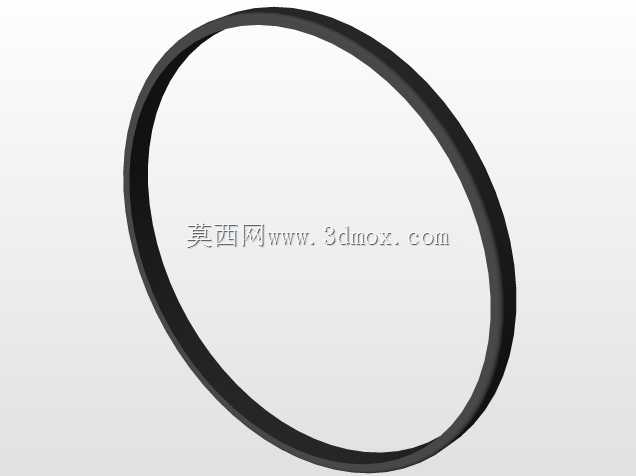

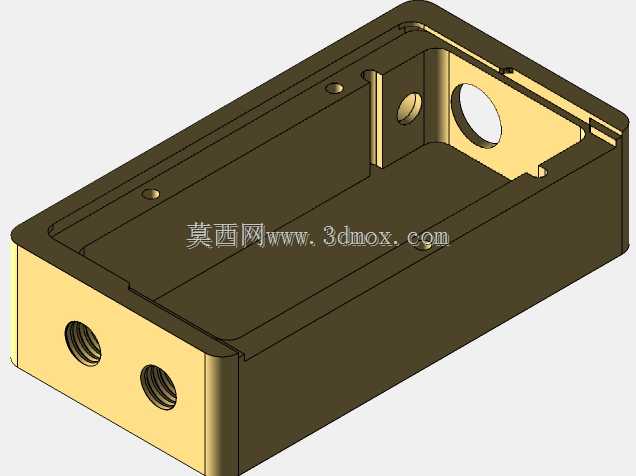

　　结构设计上充分考虑了装配工艺性，箱体内部的各个安装位都设计有1°的脱模斜度，适合采用透明PC材质注塑成型，内部的储液腔与组件安装腔之间通过隔板分隔，隔板与箱体主体一体成型，避免后续装配出现密封缝隙，隔板上预留有两个直径3mm的过线孔，过线孔采用锥形倒角设计，方便供电线路穿过同时避免划伤线材绝缘层。箱体尾部设计有内凹式的进气接口，接口内径8mm，可适配通用的硅胶导气管，接口处设计有环形密封槽，安装密封圈后可保证进气时的气密性，避免气压泄漏导致雾化压力不足。

　　针对实际使用中可能出现的摔落场景，箱体的所有边角都做了R3的圆弧过渡，避免应力集中导致边角开裂，滑动盖板的两端都设计有限位挡块，滑动到最大开合位置时挡块会与箱体滑槽端部的凸台卡合，避免盖板完全滑出脱落。透明材质的箱体设计可以让用户直观看到内部储液腔的剩余容量，不需要打开盖板即可判断是否需要补充介质，提升使用便捷性。整个箱体的结构没有复杂的倒扣结构，仅需要简单的两板模即可完成注塑生产，量产时的模具成本较低，装配过程不需要复杂的工装，仅需要将各个组件对准安装位压入即可完成组装，适合小批量DIY生产以及个人爱好者的3D打印制作，打印时仅需要添加少量支撑即可完成成型，后期处理工作量小。
