三刃带轴承指尖旋转减压结构设计

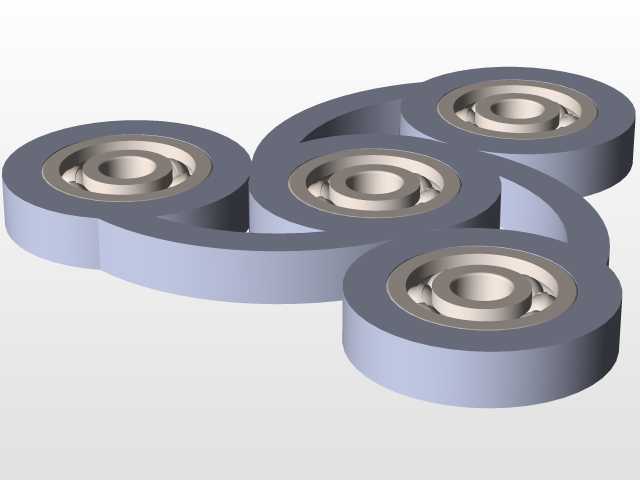

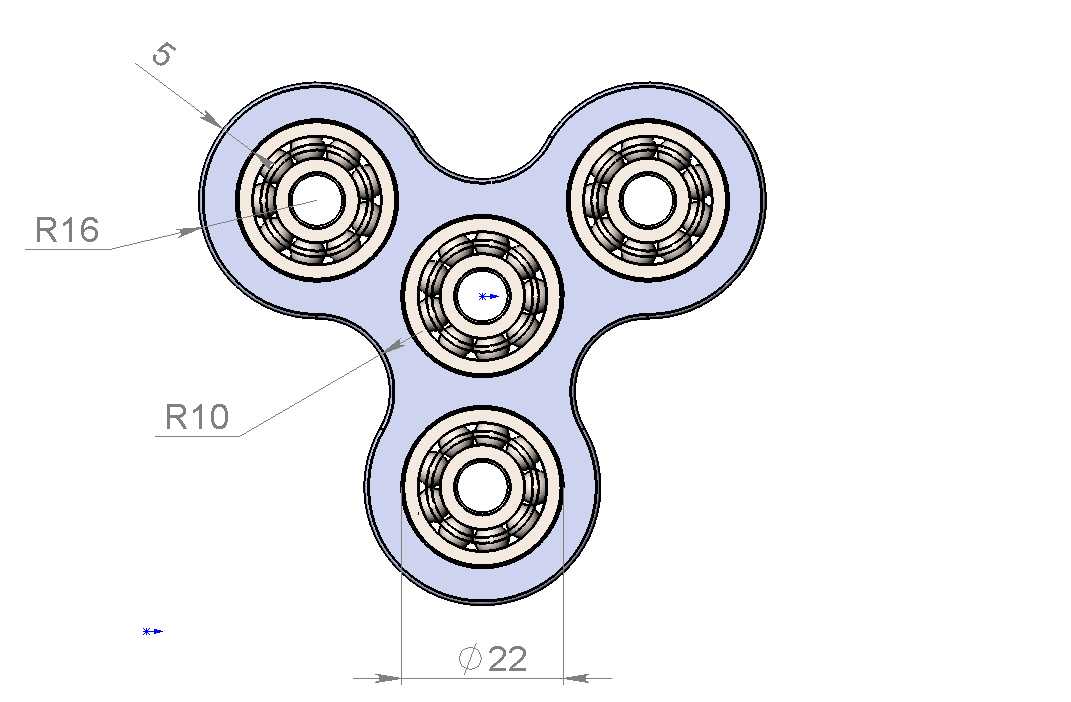

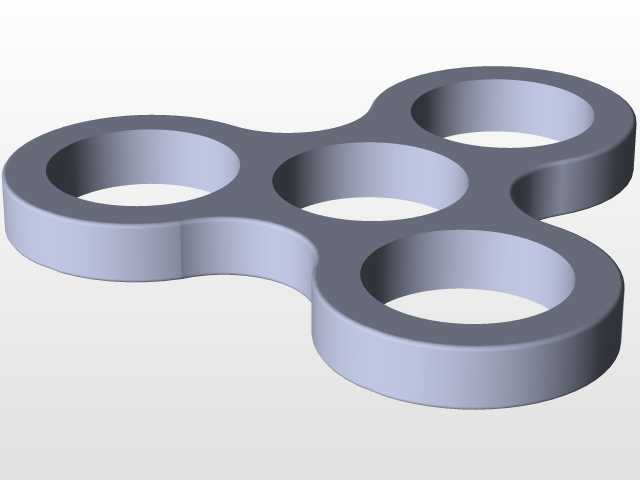

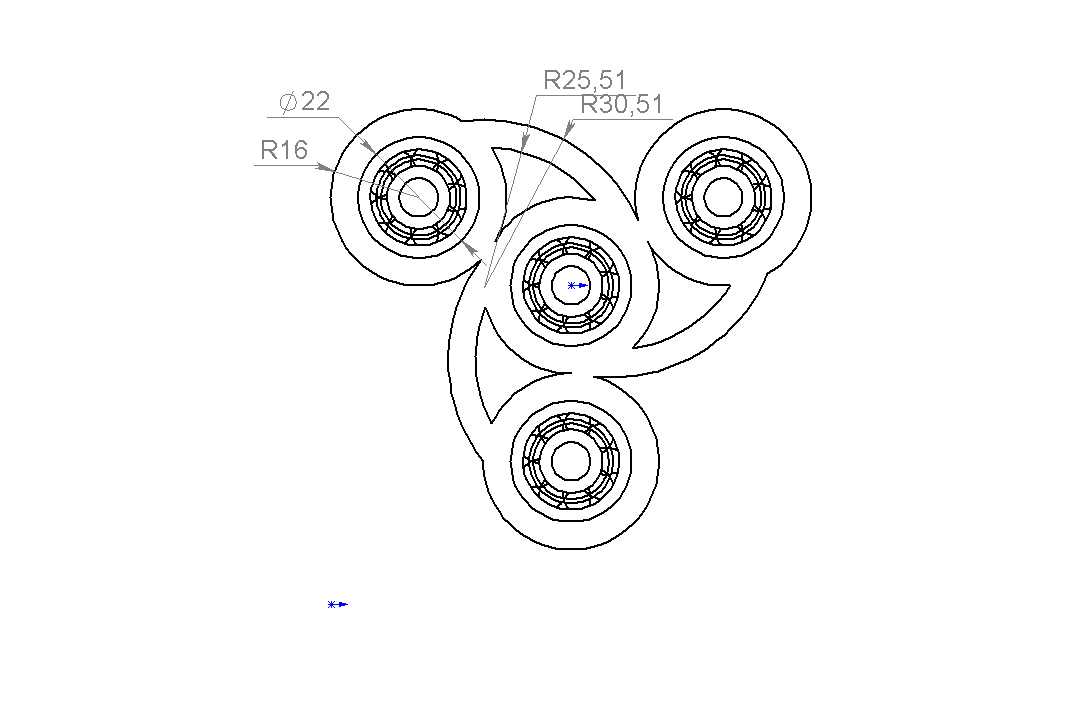

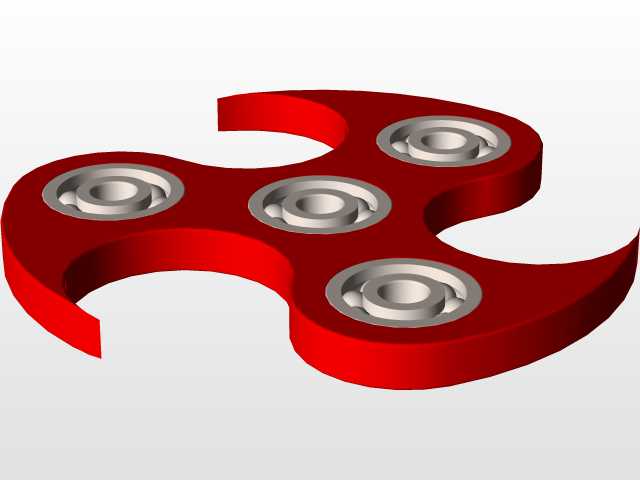

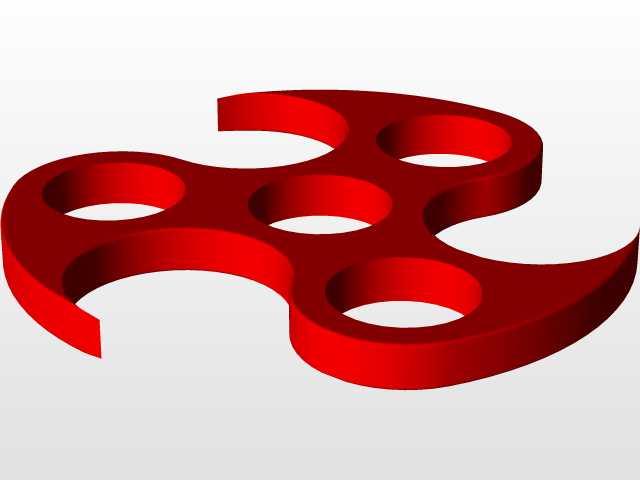

　　这款三刃式旋转构件的设计，最初是面向手持减压场景做的结构优化，区别于常规两叶或三叶对称指尖陀螺的造型，采用了类回旋镖的弧形刃边轮廓，在保证旋转动平衡的前提下，优化了手持捏持时的边缘触感，避免直角棱边长时间接触带来的硌手感。从结构组成来看，三个安装位均嵌入标准深沟球轴承，轴承外圈与主体刃件的安装孔采用过盈配合设计，过盈量控制在0.02-0.03mm区间，既保证高速旋转时轴承不会出现松脱窜动，也不会因为过盈量过大导致轴承内圈变形卡滞，影响旋转顺滑度。主体刃件的曲面做了等厚处理，整体厚度控制在8mm，边缘做了R1.5的圆角倒边，三个弧形刃的外轮廓做了等半径切弧处理，旋转时外边缘的回转半径控制在40mm，刚好适配成年人单指捏持、另一指拨动的操作空间，不会因为回转半径过大碰到指关节。

　　在实际应用场景中，这类旋转构件除了作为手持减压玩具使用，其结构逻辑也可以延伸到小型旋转展示台、低转速阻尼演示机构的设计参考中——三轴承的布局既可以作为配重块平衡旋转惯量，也可以在特定场景下作为辅助滚动支撑，比如将构件平放时，三个轴承的外圈可以接触支撑面，实现整体的平面滑移，拓展了结构的使用场景。设计过程中优先做了动平衡校核，将三个轴承的安装位相对于中心回转中心做120°等角度分布，每个刃件的实体部分做了等质量分配，通过三维建模的质量属性测算，将整体质心偏移量控制在0.05mm以内，避免高速旋转时出现偏摆抖动，影响握持手感。

　　从安装边界来看，中心位置预留了直径6mm的捏持孔位，适配常规指尖陀螺的按压盖帽配件，孔位深度与主体厚度一致，盖帽与中心孔采用间隙配合，间隙量0.01mm，保证盖帽压紧后不会随主体旋转，捏持时手指接触的是静止的盖帽端面，不会因为摩擦影响旋转时长。主体的曲面造型做了拔模角度处理，若采用金属压铸或者CNC铣削加工，侧壁拔模斜度设置为1°，既方便加工脱模或者走刀，也不会影响整体的外观流畅度。三个嵌入的轴承采用标准608微型深沟球轴承，是行业内通用的标准件，采购替换成本低，维护时只需要将旧轴承从安装孔中顶出，压入新轴承即可完成更换，不需要对主体结构做二次加工。

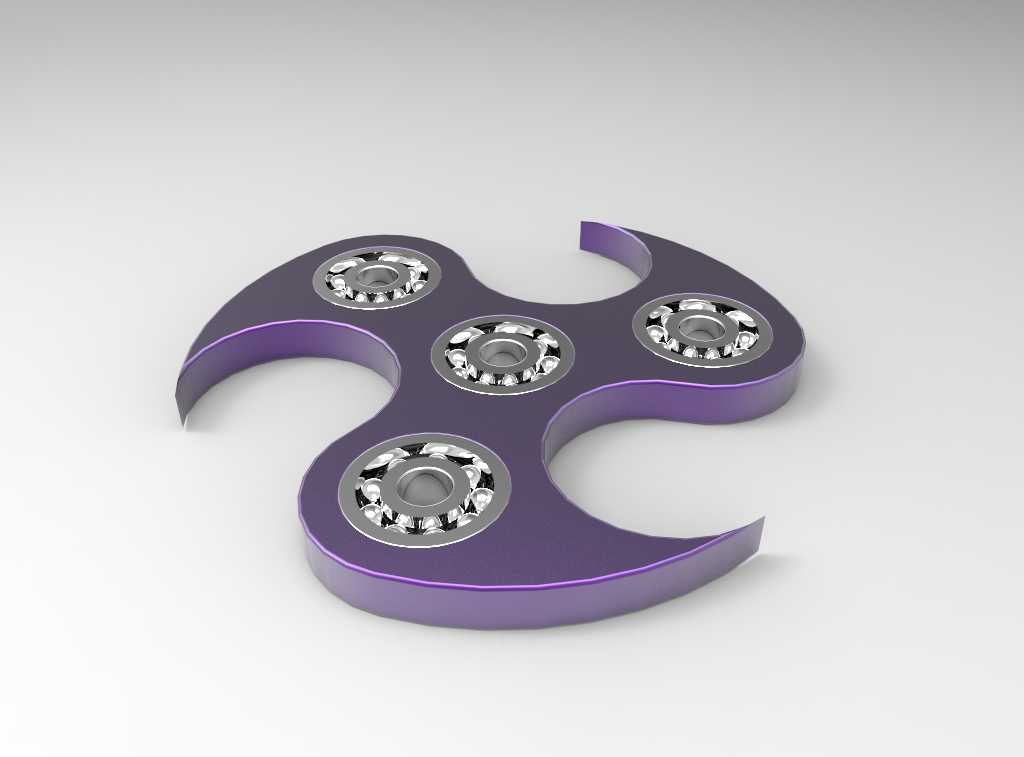

　　结构的材质适配性也做了充分考虑，若采用金属材质加工，比如铝合金、紫铜或者不锈钢，可以通过表面阳极氧化、抛光、喷砂等工艺处理获得不同的外观质感，图中展示的紫色金属质感就是铝合金阳极氧化后的效果，表面硬度高，耐磨不易刮花；若采用非金属材质加工，比如PC、ABS或者木料，也可以通过调整安装孔的过盈量适配轴承安装，木料加工时需要注意安装孔的防潮处理，避免温湿度变化导致孔位收缩胀大，影响轴承固定的牢固度。旋转阻尼的控制主要依靠轴承本身的预紧力，不需要额外添加阻尼结构，依靠轴承自身的滚动摩擦实现长时长旋转，常规装配状态下水平捏持的旋转时长可以达到3-5分钟，满足手持把玩的使用需求。

　　在细节设计上，三个弧形刃的内凹轮廓做了曲率连续处理，避免曲面出现硬棱，旋转时的风阻更低，同时也减少了高速旋转时的风噪，在安静的办公场景下使用不会产生多余的噪音干扰周边人员。刃件的端面做了平面度处理，平面度公差控制在0.02mm以内，保证轴承安装后端面与主体端面齐平，不会出现轴承突出或者凹陷的情况，整体外观一致性更好。整体结构没有多余的可拆卸小零件，所有部件均通过过盈配合组装，日常使用时不会出现零件脱落丢失的情况，结构可靠性更高，即使从1.2米的高度跌落至硬质地面，也不会出现轴承脱落或者主体断裂的情况，满足日常随身携带使用的强度要求。
