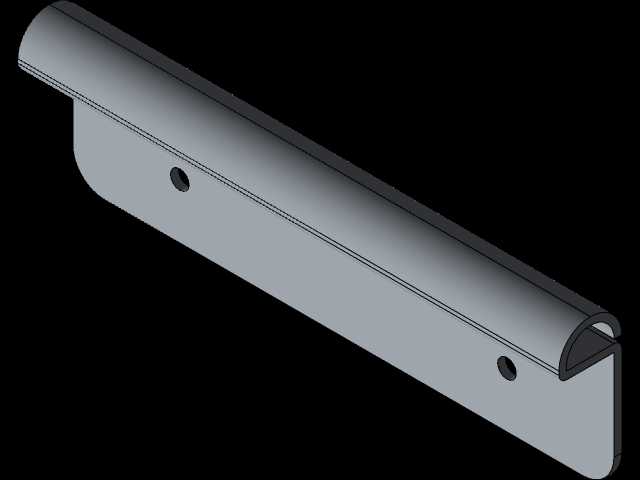

卷边式双孔长条连接固定夹板

　　这类卷边结构的长条夹板，在轻工输送线侧边护板安装、小型设备外罩铰接固定场景里应用十分普遍，不少做桌面级自动化工作站的结构工程师，在处理需要小角度翻转的薄型防护挡板时，都会优先选用这类结构做铰接基座。不同于普通平板式压片，这个夹板的一端做了整长的卷边成型，卷边的内孔可以直接穿入圆钢销轴，不需要额外加装合页类铰接件，既减少了装配零件数量，也能避免多零件拼接带来的装配间隙晃动问题。

　　从结构设计逻辑来看，平板段的两个安装孔做了等距排布，孔位距离平板侧边的余量控制在常规钣金冲压的最小安全边距以上，既不会因为孔距边缘太近导致安装时板件开裂，也不会因为余量过大浪费板材。卷边段的圆弧过渡处没有做尖锐棱角处理，整段圆弧的曲率和配套销轴的直径做了间隙配合预留，装配时销轴可以直接穿入卷边内孔，转动时的阻尼感均匀，不会出现卡滞或者旷量过大的问题。平板主体的厚度选取适配常规M4或者M5规格的紧固件，安装时不需要额外加装加厚垫片，紧固件头部可以完全贴合平板表面，不会出现凸起干涉相邻部件的情况。

　　实际选型使用时，需要注意几个安装边界：首先是卷边的轴向长度和夹板整体长度保持一致，配套的销轴长度要略长于夹板整体长度，两端加装轴用挡圈即可完成轴向限位，不需要额外加工定位台阶；其次是平板段的两个安装孔中心距，要和被固定件上的预装孔位完全匹配，因为这类钣金件成型后孔位二次调整的难度较大，前期建模时就要把孔位公差控制在自由公差的合理范围内，避免现场装配时出现孔位错位。另外卷边的开口方向要和铰接转动的受力方向匹配，日常使用时受力方向要贴合平板的支撑面，避免卷边部位受到径向的掰开力，长期受力导致卷边变形失效。

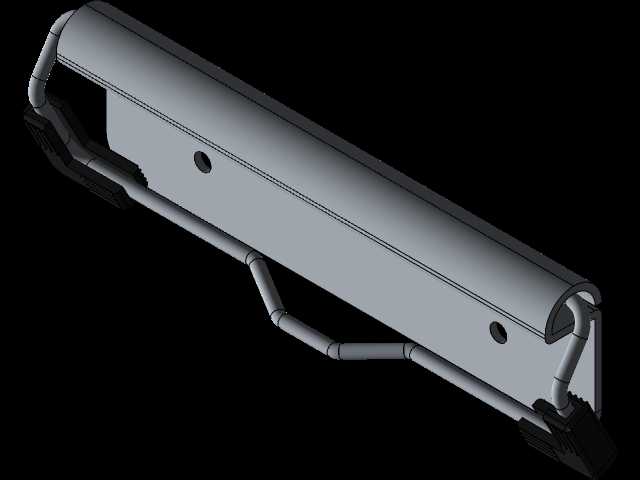

　　不少刚接触钣金设计的工程师容易忽略这类夹板的卷边成型余量，建模时直接把平板和圆弧段做直角拼接，实际生产时卷边位置会因为材料拉伸出现壁厚减薄，甚至开裂的问题，这个模型里的卷边处预留了合理的成型圆角，材料在折弯卷边时可以均匀流动，成型后的整体强度可以满足日常使用的支撑需求。平板的另一端做了小圆角收尾，没有保留尖锐的直角边，既可以避免安装调试时划伤操作人员，也能减少和相邻运动部件的剐蹭风险。在一些需要做快速拆装的小型护罩结构里，这种夹板还可以配合快拆销轴使用，不需要额外工具就能完成护罩的翻转和拆卸，日常设备维护清理时的操作效率会提升不少。

　　从受力特性来看，这类夹板的平板段主要承受被固定件的垂直压力，卷边段主要承受转动时的剪切力，因为整段卷边和销轴的接触面积远大于普通合页的单片接触面积，同等厚度下的承载能力比小型冲压合页更稳定，在一些有轻微振动的设备上使用时，也不会因为长期振动出现铰接部位松动的问题。建模时整个零件的壁厚保持均匀，没有出现局部壁厚突变的情况，不管是采用钣金冲压工艺生产，还是采用3D打印做小批量样件验证，都能顺利加工成型，不需要做额外的工艺补正。
