小型卧式冷冻存储箱体结构三维设计

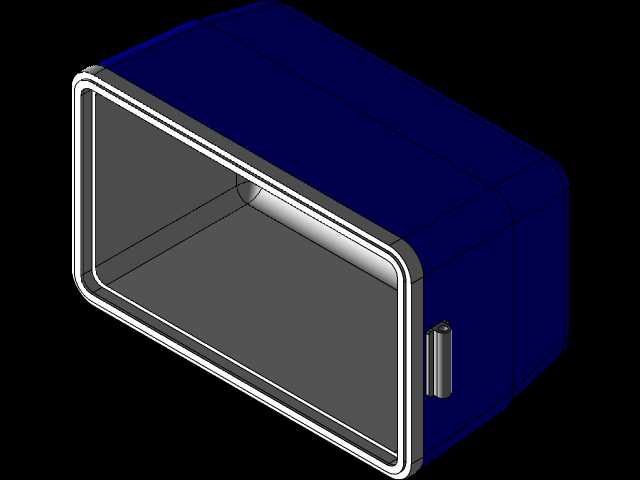

　　在商用冷链终端、小型餐饮后厨配套、实验室样本暂存等场景中，这类小型卧式冷冻存储单元的结构合理性，直接决定了日常使用的操作效率与冷量留存能力。从结构设计逻辑来看，整个箱体采用一体化注塑内胆搭配外层硬质防护壳体的双层结构，内胆边缘做了外翻卷边的强化处理，既可以作为门体密封胶条的安装贴合基准，也能避免长期开合门体造成的内胆边缘形变，卷边的圆角过渡处理也能减少日常清洁时的卫生死角，避免污渍在直角缝隙中堆积。门体采用侧开式铰链连接结构，铰链布置在箱体右侧立面，开合轨迹做了限位设计，最大开合角度可达到110度，既保证取放内部存储物品时不会被门体遮挡操作空间，也能避免门体开合角度过大碰撞周边摆放的其他设备。

　　门体与箱体接触的整圈平面预留了6mm的密封胶条安装槽，胶条采用嵌入式卡接固定，不需要额外打胶固定，后期胶条老化更换时可以直接徒手拆卸替换，降低后期维护的难度。箱体内部腔体做了无凸起的平整设计，腔体深度与开口宽度的比例控制在1.2:1，既保证了内部存储容积的利用率，也避免腔体过深导致深处物品取放困难，腔体底部做了1度的微小倾斜坡度，朝向箱体后侧的排水孔位置，日常除霜产生的积水可以顺着坡度自然汇集到排水位置，不需要人工反复擦拭清理积水。从安装边界来看，整个箱体的外部轮廓做了圆角包边处理，所有外部棱边都做了R8的圆角过渡，避免安装搬运过程中棱边磕碰造成漆面破损或者人员划伤，箱体后侧预留了15mm的间隙空间，用来布置制冷管路与电气走线，

　　不需要在安装时额外预留过多的背部间隙，适合紧凑空间内的摆放使用。箱体右侧的铰链安装座做了加厚凸台设计，凸台厚度比周边壳体厚4mm，通过加强筋与箱体主壳体连为一体，能够承受长期反复开合门体产生的交变载荷，避免铰链位置出现应力开裂的问题。在销售场景的图形展示应用中，这个模型可以作为等比例缩放的道具使用，能够准确匹配场景内其他设备、家具的尺寸比例，让整个展示场景的尺寸逻辑更贴近真实使用状态，不会出现比例失调的违和感。从结构建模的细节处理来看，整个壳体的壁厚保持均匀一致，所有转角位置都做了均匀的壁厚过渡，没有出现局部壁厚突变的问题，能够满足后续注塑开模或者3D打印手板的工艺要求，不需要额外对模型做壁厚修正就可以直接用于手板制作。

　　门体的把手采用内嵌式与外凸结合的结构，把手位置做了内凹的手指避让空间，开关门时手指可以自然扣入把手位置，不需要额外施加过大的拉力就可以拉开密封的门体，把手的边缘同样做了圆角处理，长期接触开关也不会划伤手部。箱体底部预留了四个脚垫的安装位，安装位做了下沉式设计，脚垫安装后不会突出箱体底部过多，同时可以通过脚垫微调箱体的水平度，避免地面不平整导致箱体放置不稳、门体密封不严漏冷的问题。
