加强筋结构工业塑料周转储物箱体

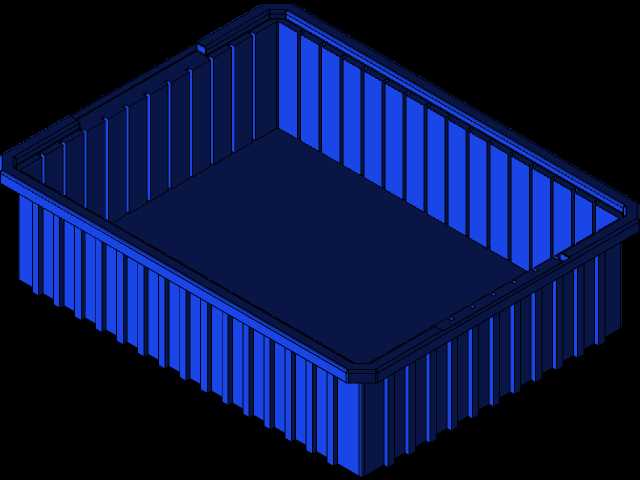

　　在离散制造车间的工位旁、电商仓储的分拣线边、汽配行业的零部件转运环节，这类带竖向加强筋的敞口储物箱体是出镜率极高的基础载具，很多刚接触结构设计的工程师容易把这类箱体当成简单的壳类件，实际落地时要考量的边界条件远不止画个方形腔体那么简单。先从实际使用场景倒推设计逻辑，这类箱体多数采用PP或HDPE注塑成型，日常使用中要承受堆垛载荷、人工搬运的侧向冲击力、叉车周转时的磕碰，还有长期盛放带棱角金属件的内壁磨损，所以侧壁的竖向加强筋不是装饰结构，每一条筋的厚度、高度、间距都要结合材料收缩率和受力路径计算——筋厚过厚容易在注塑时产生表面缩痕，还会拉长冷却周期提升单件成本，筋厚过薄则起不到提升侧壁刚性的作用，装满物料搬运时侧壁会出现外鼓变形，甚至出现筋根应力开裂的问题。

　　从结构细节上看，箱体上口做了外翻的加厚边，这个结构有三个实际作用：一是作为人工搬运的受力握持位，边缘做了圆弧过渡避免割手；二是堆垛时作为上下箱体的定位贴合面，外翻边的下沿可以刚好卡入下层箱体的上口内侧，避免堆高时出现滑移倾覆；三是提升上口的整体刚性，避免敞口结构长期受力出现口部变形，导致和配套箱盖无法配合。箱体底部没有做完全平整的结构，而是在对应侧壁加强筋的位置设置了底部加强筋网格，一方面是减少大平面注塑的翘曲变形，另一方面是让箱体放置在输送线、货架横梁上时，受力能通过加强筋直接传导到侧壁，避免底部长期受载出现凹陷。

　　设计这类箱体的时候，首先要明确适配的标准物流模数，比如常见的400300mm、600400mm底面尺寸，是为了适配标准仓储货架的层板间距、输送线的辊筒宽度、以及标准托盘的堆码布局，不能随意设定外形尺寸，否则会导致仓储空间利用率下降，甚至无法适配现有物流载具。安装和使用边界上，要预留和配套箱盖、分隔板、标签夹的装配位，比如上口外翻边的内侧要留1-2mm的卡槽余量，方便箱盖扣入后不会轻易脱落；如果是用于无尘车间的款式，还要在加强筋的转角处做圆弧过渡，避免积灰难以清洁；如果是用于冷链场景，还要在材料选型上考虑低温抗冲击性，同时加强筋的转角R角要适当放大，避免低温下应力集中导致脆裂。

　　很多新手建模时容易忽略拔模角度的设置，这类注塑箱体的内外壁都要设置合理的拔模斜度，通常外壁拔模角度在1-1.5度，内壁因为要和成型型芯贴合，拔模角度可以适当放大到1.5-2度，加强筋的拔模角度要更大一些，避免顶出时出现粘模拉伤。另外箱体的所有转角都不能做直角，无论是内壁还是外壁的转角，都要设置不小于R3的圆角，一方面是减少注塑时的应力集中，提升箱体的抗冲击性能，另一方面是避免直角位置残留物料，尤其是盛放粉状、颗粒状物料时，圆角结构更方便倾倒和清洁。

　　在实际选型应用中，这类储物箱除了常规的物料收纳转运，还常作为生产线边的配套容器，配合工作台的物料架、流利条货架使用，所以箱体的外部尺寸还要考虑和流利条的间距匹配，确保箱体能在流利条上顺畅滑动。如果是用于自动化立体库的场景，箱体的外形尺寸公差要控制在±1mm以内，底部还要设置定位凹槽，方便堆垛机和输送线的定位机构精准抓取，避免出现卡箱、掉箱的问题。从受力角度验证的话，设计完成后要做静载荷仿真，模拟箱体满载时堆垛四层的受力情况，确保侧壁的最大变形量不超过侧壁长度的1%，加强筋的根部应力不超过材料在对应使用温度下的许用应力，还要模拟1米高度自由跌落的冲击工况，验证边角位置的强度是否满足使用要求，避免实际使用中一摔就裂。
