深蓝色长尾夹办公文具结构设计

　　日常办公场景里，这类长尾夹是桌面收纳、文件整理环节出镜率极高的小五金件，别小看它结构简单，实际做三维建模的时候要兼顾夹持力、开合手感、长期使用的抗疲劳性能，每一处折弯弧度、板材厚度都要反复核对。先从实际用途说起，它最核心的功能是依靠自身弹性形变产生的夹紧力，把零散的纸质文件、票据、活页资料收拢固定，避免页张散落错位，除了常规的文件装订，在车间临时固定工艺卡片、实验室夹持小型试样标签、展会布置时固定宣传页边角也经常用到，甚至不少结构工程师做方案演示的时候，会用它临时固定轻薄的样件、线束，属于跨场景通用性极强的小型夹持工具。

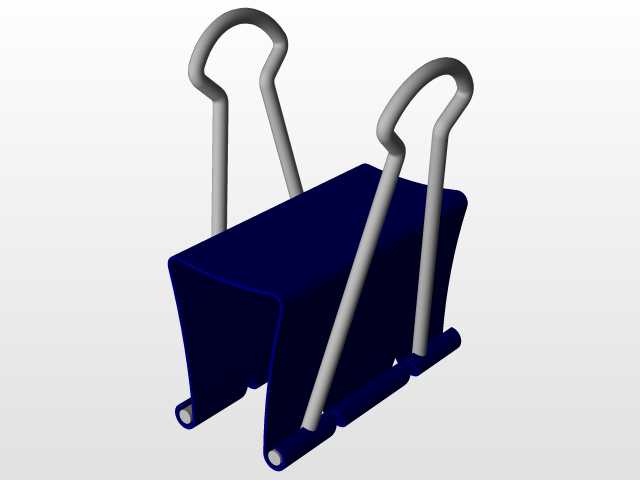

　　做这个模型的设计思路，是从实际使用的受力逻辑倒推的：夹身部分采用弯折成型的弹性金属板材，也就是大家看到的深蓝色夹持主体，这个部分的开口角度、弯折处的圆角半径直接决定了夹持厚度范围和夹紧力大小——如果弯折圆角过小，反复开合的时候金属板材容易在应力集中处产生疲劳断裂，圆角过大又会导致夹持力不足，夹稍厚的文件就容易松脱。两侧的钢丝手柄是整个结构的力臂部件，捏压手柄尾端的环形圈时，力通过两根斜向的钢丝传递到夹身的两个夹持臂，让夹口张开，松开后钢丝和夹身的弹性共同复位，把文件夹紧。这里要注意钢丝和夹身连接的位置，是夹身底部预留的两个卷边卡槽，钢丝穿入卡槽后可以自由转动，开合的时候不会出现卡滞，这个卡槽的卷边间隙要控制合理，间隙太大钢丝容易晃动脱落，间隙太小开合阻力大，手感发涩。

　　从外形尺寸和安装边界来说，常规款的这类长尾夹，夹身长度一般在25mm到50mm区间，对应不同的夹持容量，本次建模的这款属于中等规格，闭合状态下整体高度（含手柄立起状态）约50mm，夹身宽度约32mm，最大张开夹口厚度约15mm，能夹持大概100张左右的常规70gA4打印纸。建模的时候要注意几个容易出错的边界：一是夹身的两个夹持面要做微小的内收弧度，保证夹紧的时候夹口的上下边缘先接触纸面，中间留有微小的预紧间隙，这样夹厚文件的时候不会出现中间夹不紧、两端翘边的情况；二是钢丝手柄的环形圈要做圆润的过渡，不能有尖锐棱角，不然日常捏压的时候容易硌手，长期使用还可能划伤手指；三是夹身表面的喷塑层厚度要在建模的时候预留0.1mm左右的余量，实际生产中喷塑后不会影响钢丝和卡槽的配合间隙。

　　很多新手建模的时候容易忽略夹身的回弹角度，以为夹身闭合状态是完全平行的，实际上自由状态下的夹身两个夹持面是呈微小的V形，靠近夹口的位置间隙更小，靠近手柄连接端的间隙稍大，这样才能保证在夹持不同厚度的文件时，夹持力能均匀分布在接触面上，不会因为局部应力过大把纸张夹出折痕，也不会因为夹持力分布不均导致文件滑脱。另外，手柄放倒的时候可以贴合夹身侧面，这个状态下整体厚度只有夹身本身的板材厚度加上钢丝直径，大概6mm左右，堆叠存放的时候不会占用过多空间，这个转动角度的限位也是靠夹身侧面的折弯边实现的，手柄放倒到水平位置时刚好被折弯边挡住，不会过度转动导致钢丝变形。

　　从生产工艺的角度倒推建模细节，夹身部分是用薄弹簧钢板一次冲压弯折成型，所以建模的时候所有的弯折处都要保留统一的折弯内R角，和板材厚度匹配，一般是板材厚度的0.5到1倍，这样实际冲压的时候不会出现板材开裂的情况。钢丝手柄是用弹簧钢丝弯折成型，两端的插入端要做微小的压扁处理，方便穿入夹身的卷边卡槽，穿入后再把端部做冲点固定，防止钢丝从卡槽里滑出。这些细节在三维建模的时候都要体现出来，不能只做外观的曲面，忽略实际生产的工艺合理性，不然模型看起来外形对，实际转到工程图阶段就会发现很多结构没法落地生产。

　　在做装配验证的时候，要模拟开合过程的运动干涉：捏压手柄时夹身张开的最大角度不能超过金属板材的弹性形变极限，一般弹簧钢板的最大允许形变角度对应的张开量，要比标称最大夹持厚度大2mm左右，留够安全余量，避免用户使用时用力过大把夹身掰变形。还要做跌落模拟的简化验证，比如从1米高度自由跌落到硬质地面时，夹身和钢丝的连接位置不能出现脱开、变形，这就要求卡槽的卷边包裹角度至少达到270度，对钢丝有足够的包裹约束力。

　　这类小五金件看起来结构简单，实际上每一处尺寸都是经过长期使用迭代出来的，建模的时候不能只照着照片描外形，要理解每一个结构对应的功能需求，比如夹身表面的深蓝色涂层，一方面是做防锈处理，避免长期使用接触手上的汗液生锈，污染文件；另一方面彩色的涂层也可以做分类标识，不同颜色的夹子夹不同类别的文件，方便快速查找。这些使用层面的需求，也要在建模的时候通过外观细节体现出来，保证模型不仅外形准确，结构逻辑也完全符合实际产品的使用要求。
