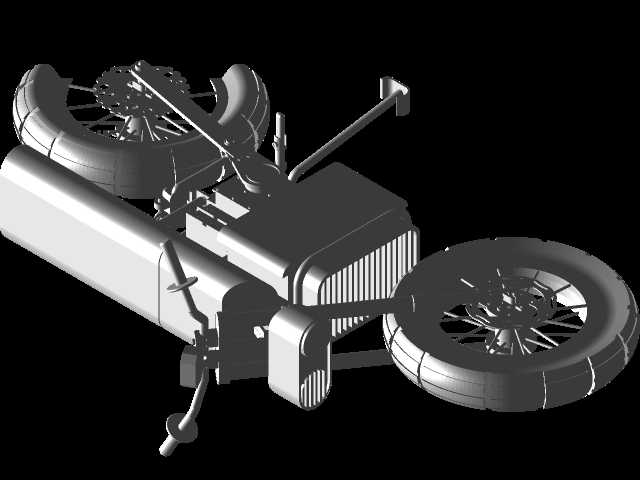

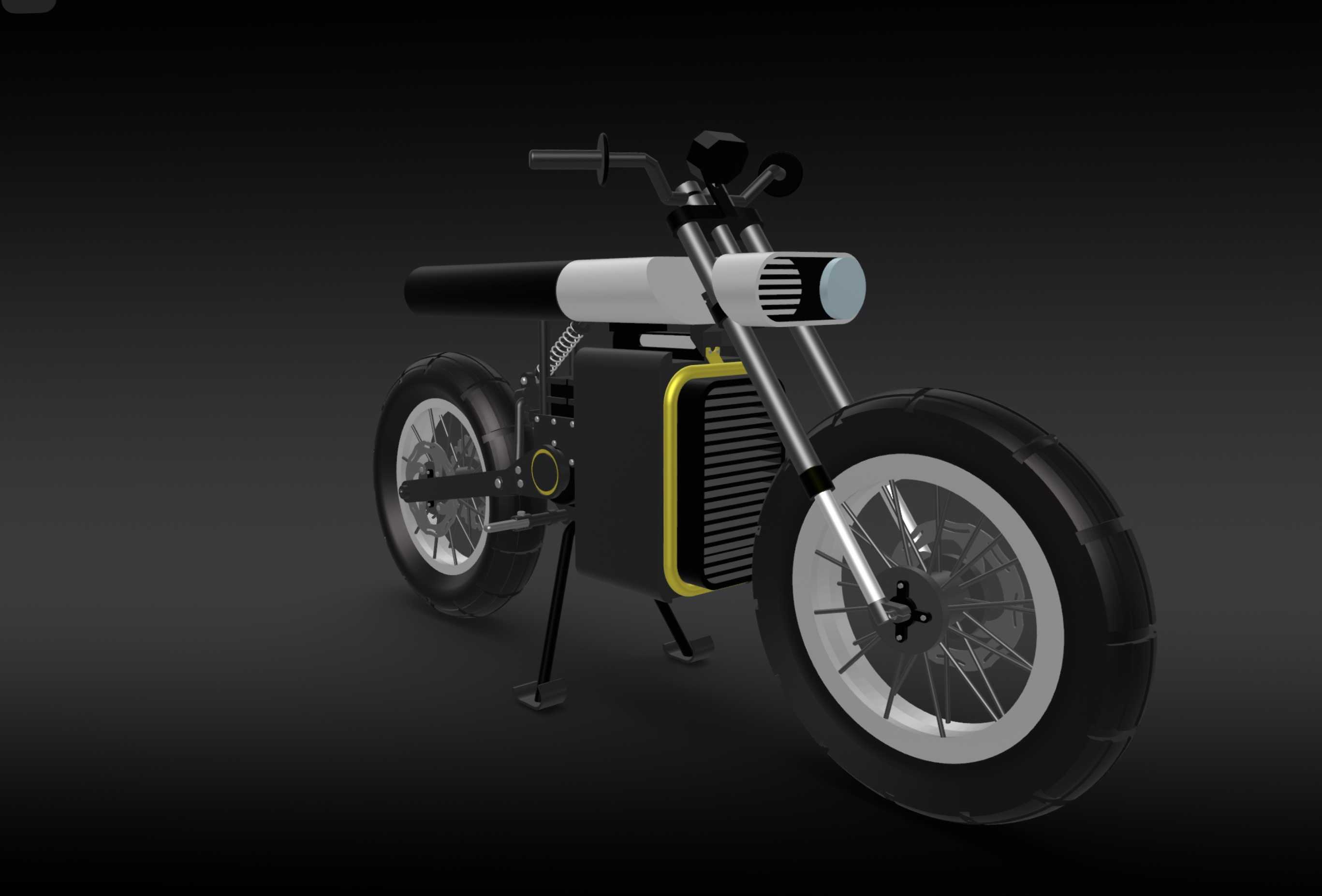

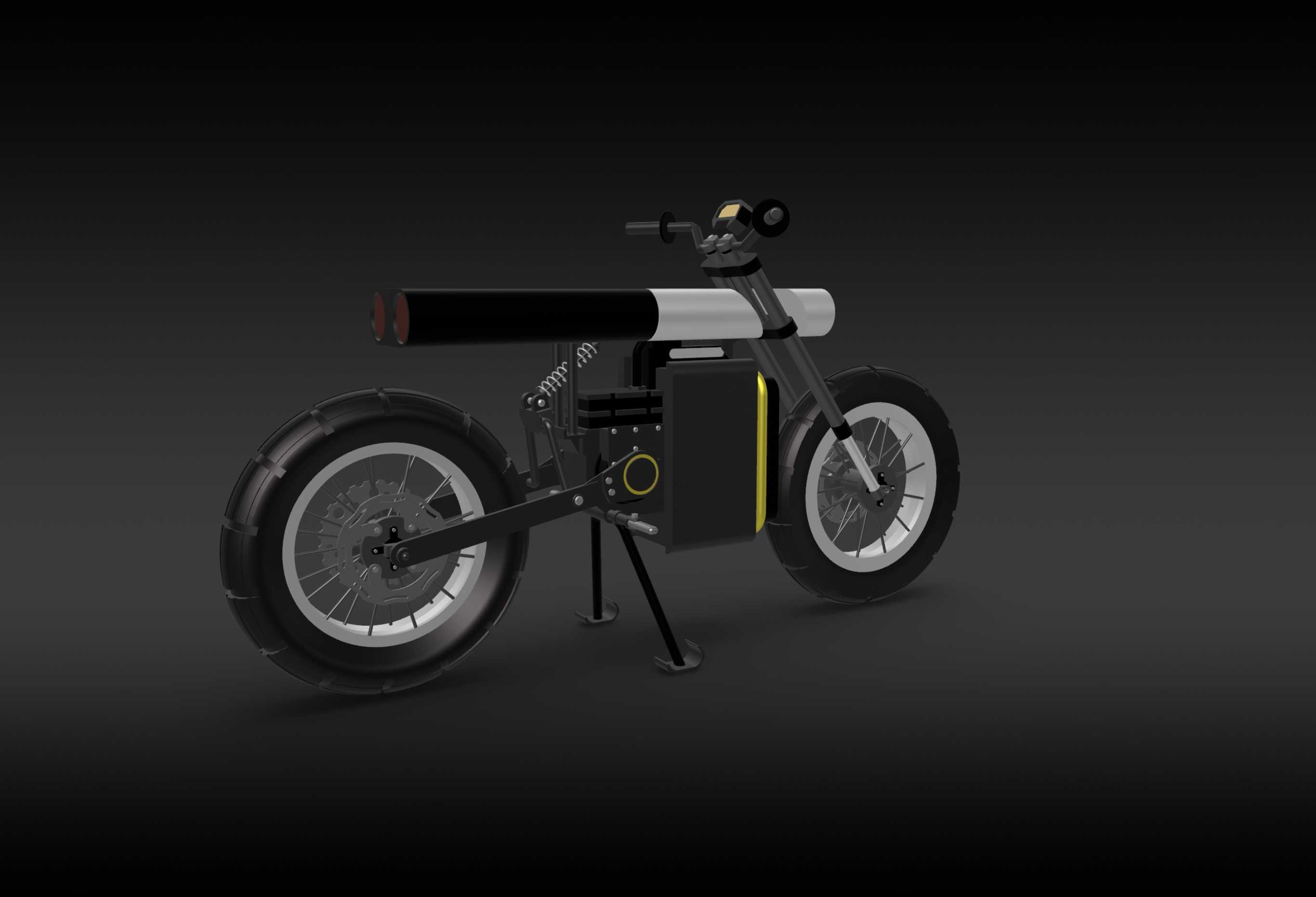

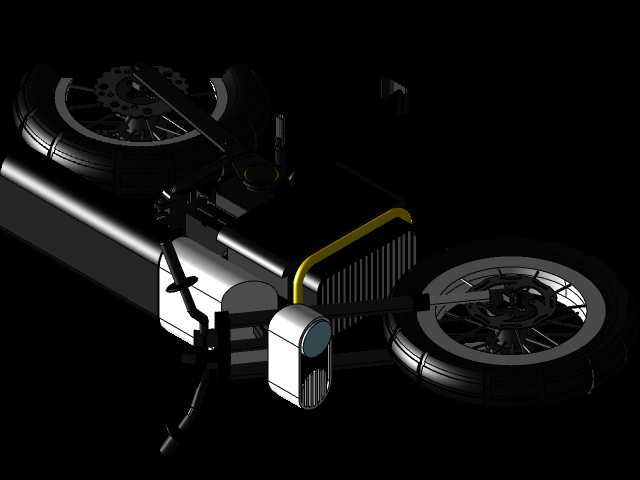

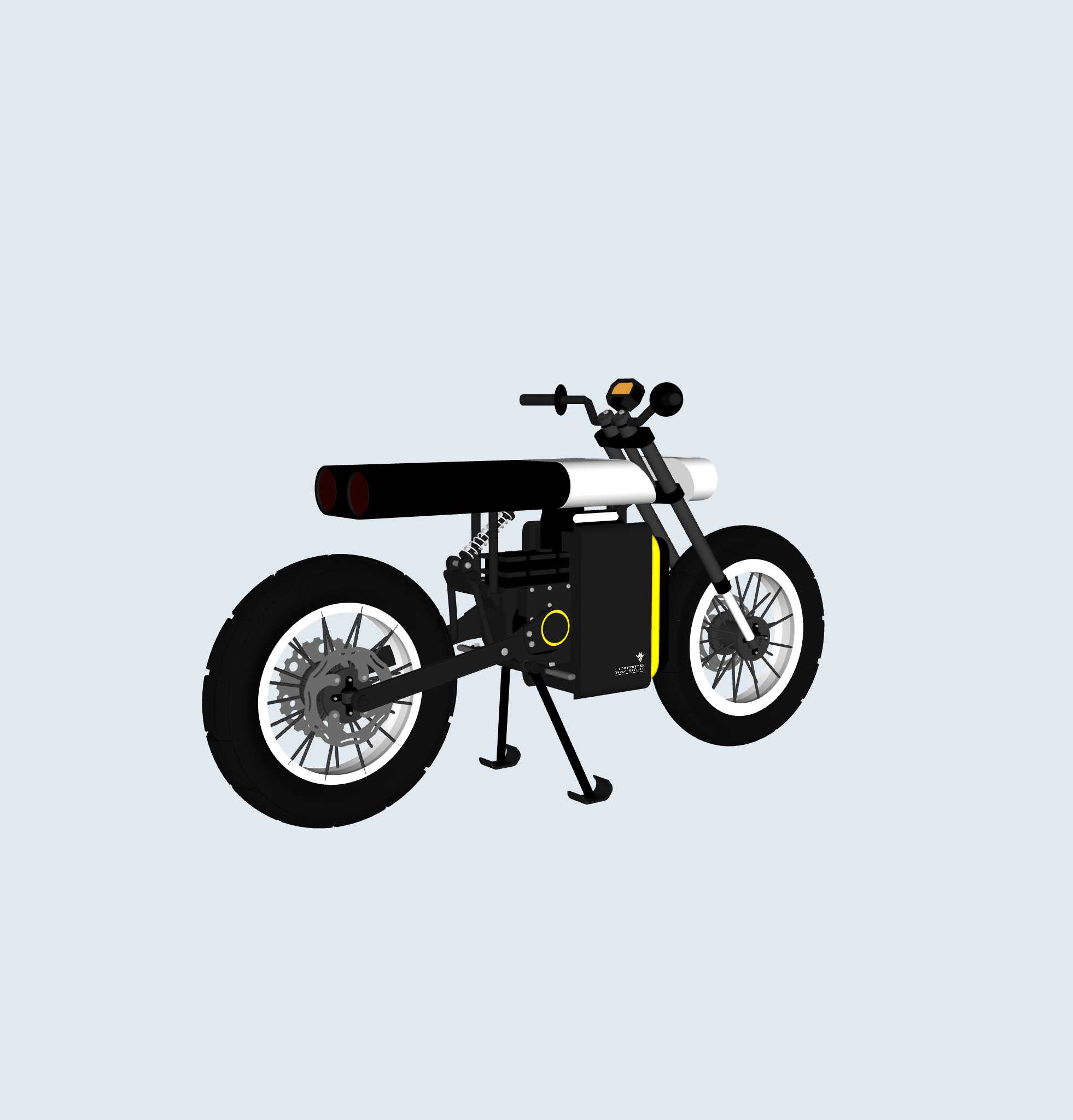

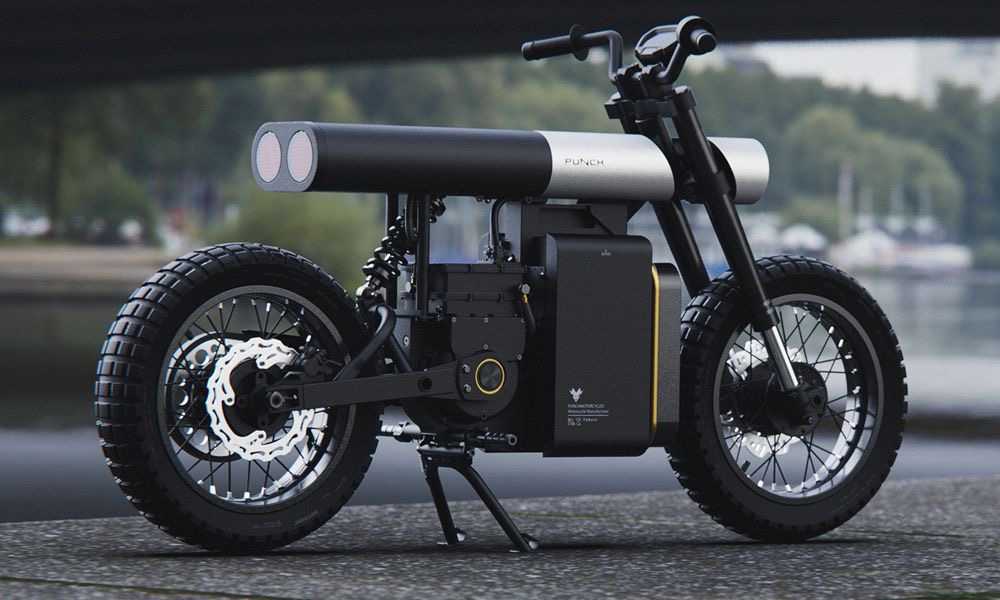

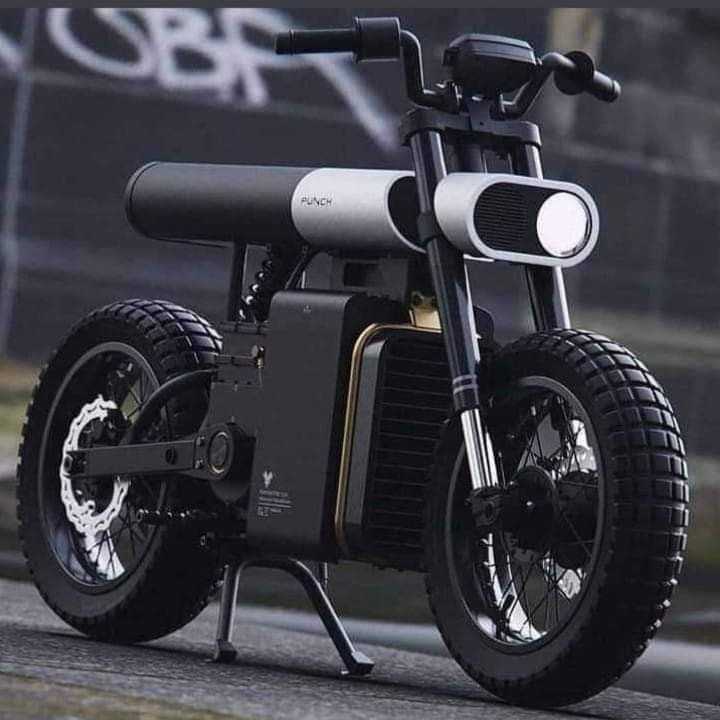

双圆柱结构电动摩托车三维结构设计

　　这款双圆柱结构的电动两轮代步车，在城市短途通勤、园区接驳、休闲骑行场景下具备极高的适配性，区别于传统踏板电摩的包覆式结构，整车采用外露式机械布局，核心承载结构依托两根平行布置的圆柱型主梁搭建，所有功能部件均沿主梁轴向排布，最大化压缩了冗余结构占用的空间。从实际使用维度看，整车没有多余的装饰性覆盖件，日常维护时无需拆解大量塑料外壳，电路、电池、传动、制动部件全部外露，检修人员可以直接定位故障点位，大幅降低运维的时间成本。

　　设计阶段优先考虑了冲压工艺的适配性，除了前后轮辋、前减震套筒、制动盘这类回转类零件采用车削加工外，绝大多数结构连接件、电池仓托架、座椅支撑、脚踏支架都采用钣金冲压成型，零件的折弯边、安装孔位都预留了统一的冲压公差带，相邻零件的连接面全部设计为平面贴合结构，避免了复杂曲面配合带来的装配偏差，批量生产时可以直接通过连续模完成落料、冲孔、折弯工序，不需要额外的五轴加工工序，能有效控制单件制造成本。电池仓布置在两根圆柱主梁的下方区域，外侧采用冲压成型的金属护板包裹，护板与主梁之间通过快拆螺栓连接，更换电池时不需要抬升整车，直接侧向抽出电池包即可完成换电操作，适配共享出行场景下的快速运维需求。

　　前转向系统采用直连式布局，车把通过转向柱直接与前叉连接，没有设计多余的转向助力结构，转向阻尼完全依靠前减震的内置阻尼与前轮轮胎的形变提供，低速挪车时转向力度轻盈，高速骑行时转向虚位控制在2度以内，不会出现传统小排量电摩高速行驶时的转向飘动感。前后轮均采用宽幅辐条结构，辐条直接冲压成型后与轮辋焊接固定，相比钢丝辐条结构，冲压辐条的抗冲击强度提升40%以上，过坑洼路面时不会出现辐条松动的问题，轮胎选用高扁平比的橡胶轮胎，内部预留了真空胎安装位，不需要搭配内胎使用，扎钉后可以缓慢泄压，避免骑行过程中爆胎引发的安全事故。

　　座椅采用极简的长条形冲压支撑板结构，支撑板表面铺设薄款发泡垫层，没有设计多余的靠背结构，整车整备质量控制在50kg以内，成年人可以直接徒手挪车，甚至可以通过电梯搬运至室内存放，解决了高层住户电动自行车无法入户充电的痛点。后支撑采用双侧冲压成型的脚撑结构，脚撑收起时完全贴合车架底部，不会在过减速带、坑洼路面时出现剐蹭地面的问题，脚撑的触发角度设计为15度，车辆倾斜到临界角度时会自动触发支撑，避免停车时侧翻。

　　从安装边界尺寸来看，整车轴距控制在1100mm，整车长度不超过1400mm，宽度不超过650mm，转向时的最大回转半径仅为1.8m，在狭窄的小区道路、写字楼非机动车道内可以灵活掉头，不需要预留过大的转向空间。车把高度距离地面950mm，符合绝大多数成年人的骑行坐姿，手臂不需要过度抬高或者弯曲，长时间骑行不会出现肩颈酸痛的问题。脚踏区域的宽度设计为200mm，双脚可以平稳放置在冲压成型的脚踏板上，脚踏板表面冲压有防滑凸点，雨天骑行时鞋底不会打滑。

　　制动系统采用前后碟刹结构，制动卡钳直接通过冲压支架固定在前叉与后平叉上，制动管路沿圆柱主梁内侧布置，通过卡扣固定在车架上，不会外露被剐蹭损坏，制动时的制动力分配为前6后4，紧急制动时不会出现后轮抱死甩尾的问题。灯光系统全部集成在前部的圆柱头灯结构内，头灯外圈设计有冲压成型的散热格栅，长时间点亮时热量可以通过格栅快速散出，不需要额外设计散热风扇，提升了灯光系统的使用寿命。整车所有外露的金属件都做了喷塑处理，冲压成型后的零件经过磷化、喷塑工序后，耐盐雾性能可以达到48小时以上，在南方多雨潮湿的环境下使用也不会轻易出现锈蚀问题。
