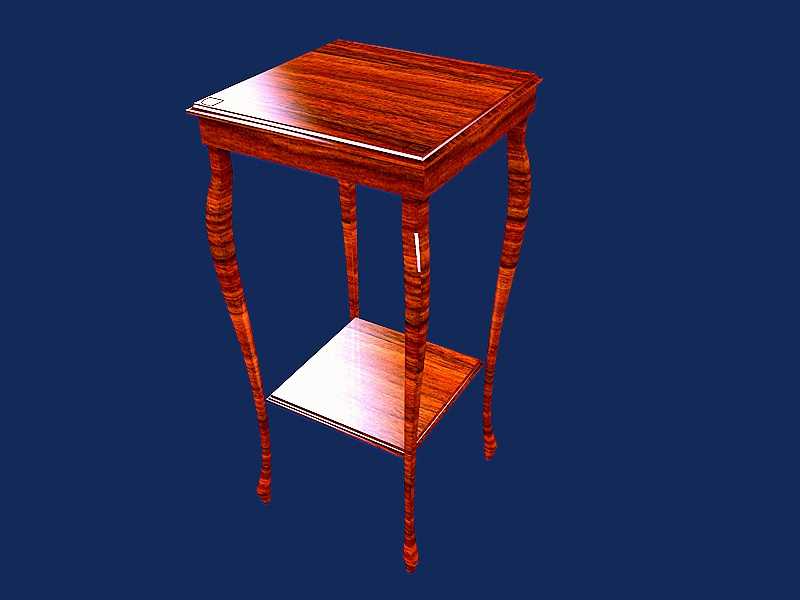

欧式双层实木花架置物架结构设计

　　日常做民用家具结构建模的时候，这类双层置物花架是很常见的需求，很多人觉得家具建模就是拉个方块堆腿，实际落地的时候要考虑的边界条件一点不比工业工装少。先从应用场景说，这类架体不是只用来放花盆，小户型客厅里放在沙发侧边当边几放茶具、遥控器，卧室角落放香薰、睡前读物，阳台区域摆盆栽、园艺工具都能用，甚至有些商铺会把它放在收银台旁放宣传册、收款立牌，适配的场景比专门的花架宽很多。

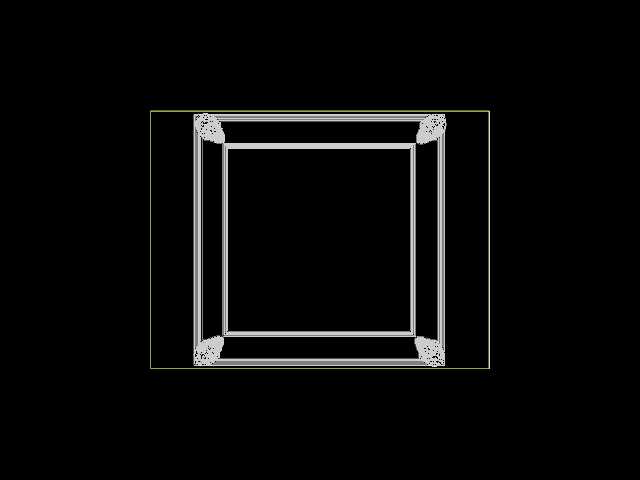

　　设计的时候首先要卡安装和摆放的边界，常规家用的预留摆放位大多是350mm到450mm见方的角落，所以这个架体的顶层台面外轮廓控制在400mm见方，整体高度做到750mm，刚好和常规沙发扶手、阳台窗台的高度齐平，拿取物品不用弯腰抬手，符合日常使用的人机尺寸。下层置物层的高度设在离地面220mm的位置，这个高度是算过的，日常扫地机器人、平板拖把都能顺利进到架体下方清洁，不会留卫生死角，同时下层的承载面离顶层有足够的净空，放高度300mm以内的中型盆栽、堆叠的书籍都不会顶到上层底板。

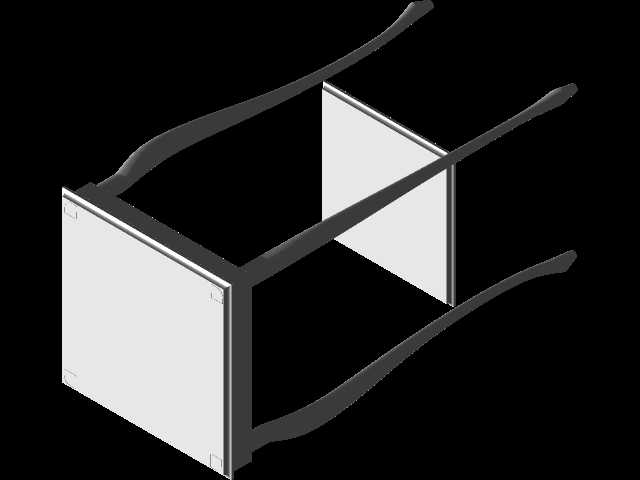

　　腿型选的是欧式弯腿结构，别觉得弯腿只是好看，结构上是有考量的：四条腿从顶层台面的四个角位置向外微张，到底端脚位的时候，外轮廓比顶层宽出30mm，整个架体的支撑重心更低，放重物的时候不容易侧翻，比直腿结构的抗倾覆性好很多。腿和台面的连接位置，做了隐藏式的榫卯预埋位，建模的时候特意留了五金连接件的安装间隙，实际生产的时候不用现场打孔，直接装三合一连接件就能组装，普通用户照着说明书十分钟就能拼好，不需要专门的安装工人上门。

　　台面的边缘做了12mm宽的实木封边，封边做了3mm的小圆角倒边，一方面是避免尖锐边角磕碰伤人，家里有老人小孩的场景下更安全，另一方面圆角封边能抵消木材温湿度变化带来的形变应力，减少台面边缘起翘、开裂的概率。两层台面的背面都加了20mm宽的穿带槽结构，这个是实木家具里很实用的结构，不用额外加金属拉条，就能把大板的形变控制在允许范围内，哪怕南方梅雨季节空气湿度大，台面的平整度也能保持住，不会出现放不稳水杯、花盆的情况。

　　承载性能上，顶层设计的额定承载是15kg，放装满土加陶瓷盆的中型绿植完全没问题，下层承载设计为10kg，放杂物、闲置花盆都能满足。建模的时候特意把所有连接位的干涉都检查过，腿和层板的连接位、封边和芯板的拼接位都留了0.2mm的涂胶间隙，实际生产的时候胶水能均匀涂布，不会出现溢胶难清理或者粘接不牢的问题。另外架体的四个底脚都预留了可调脚钉的安装位，地面不平整的时候，拧动脚钉就能调平架体，不用垫纸片、木片，长时间使用也不会因为受力不均出现腿位松动的问题。

　　很多做结构的同行觉得民用家具简单，其实要兼顾外观、实用性、安装便捷性、生产成本，每个尺寸都要反复抠：比如弯腿的曲率，不能太弯显得臃肿，也不能太直失去欧式造型的特点，曲率半径控制在1200mm的时候，视觉上最舒展，同时加工的时候用普通的仿形铣就能做，不用特殊的定制刀具，能把生产成本压下来。还有两层板之间的净空，之前做过类似的款，一开始把下层做的太高，整个架体显得头重脚轻，放重物容易晃，调到220mm的层间高度后，重心下移，结构稳定性提升了近30%，同时下层的可用高度也没受太大影响。

　　另外这个架体的所有外露部件都做了等半径的圆角处理，没有尖锐的棱边，哪怕是移动的时候磕碰到，也不会造成严重的磕碰伤，适合家用、商用的多种场景。建模的时候把所有零件都做了参数化关联，要是客户需要改尺寸，比如要做更高的花架版本，或者更小的桌面尺寸，直接改参数就能更新整个模型，不用重新画每个零件，能省很多后续改款的时间。
