改良款弹簧式C形快速夹持夹具结构

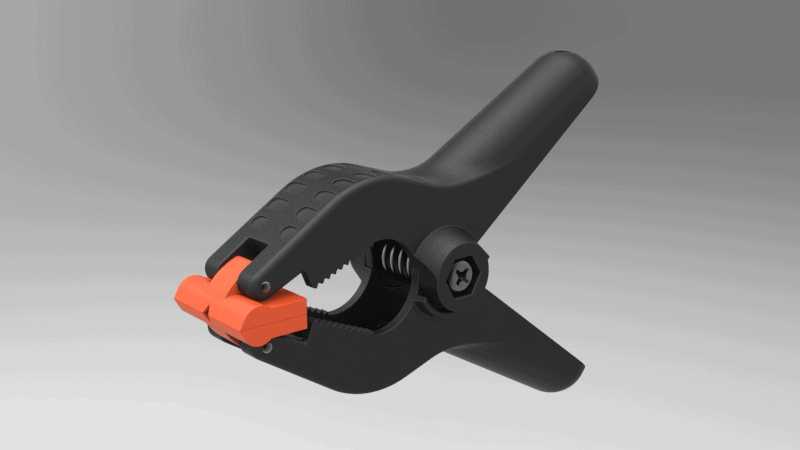

　　日常工装夹持场景里，这类带弹簧自复位结构的C形夹是出镜率极高的辅助工具，不管是木工拼板临时固定、电子元器件焊接时的线路板定位、3D打印后处理的工件粘接对位，还是喷涂作业时的工件遮蔽固定，都能看到这类夹具的身影。和传统螺纹旋紧的C形夹不同，这款采用了扳机式单手操作结构，操作人员单手握持即可完成张开、夹持、释放的全流程动作，不需要双手配合拧动调节螺杆，在需要频繁装拆工件的流水线辅助工位、手工装配工位上，能大幅降低操作的动作幅度，减少单工位的辅助操作时长。

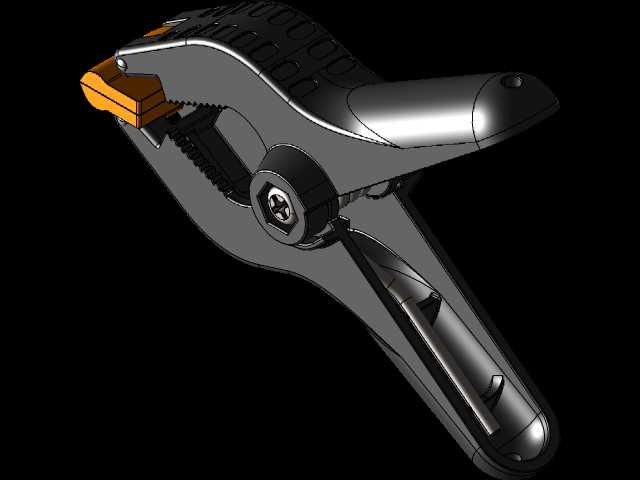

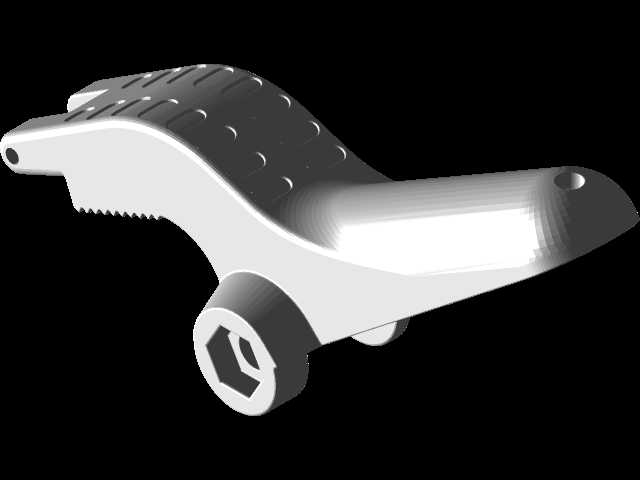

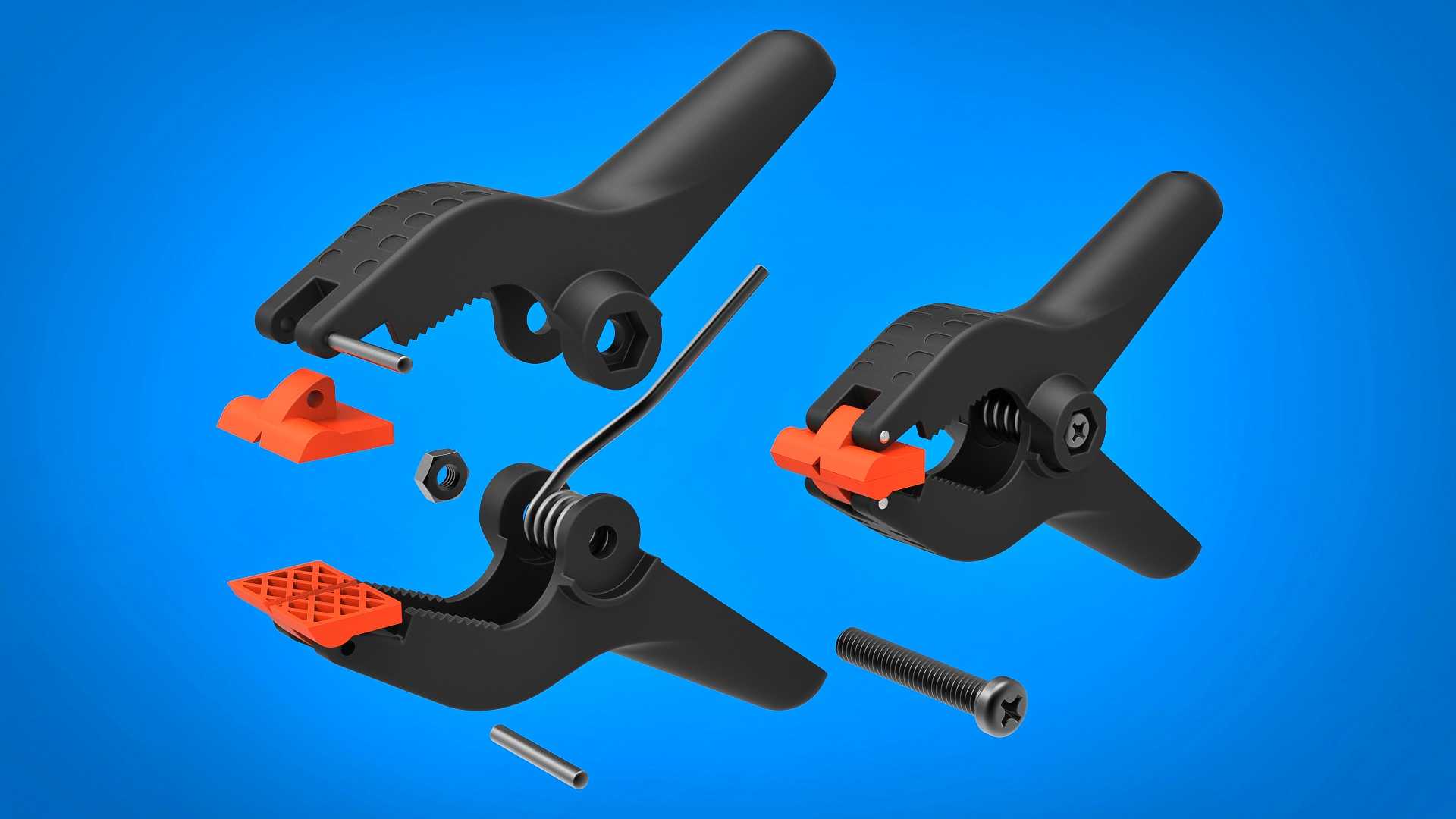

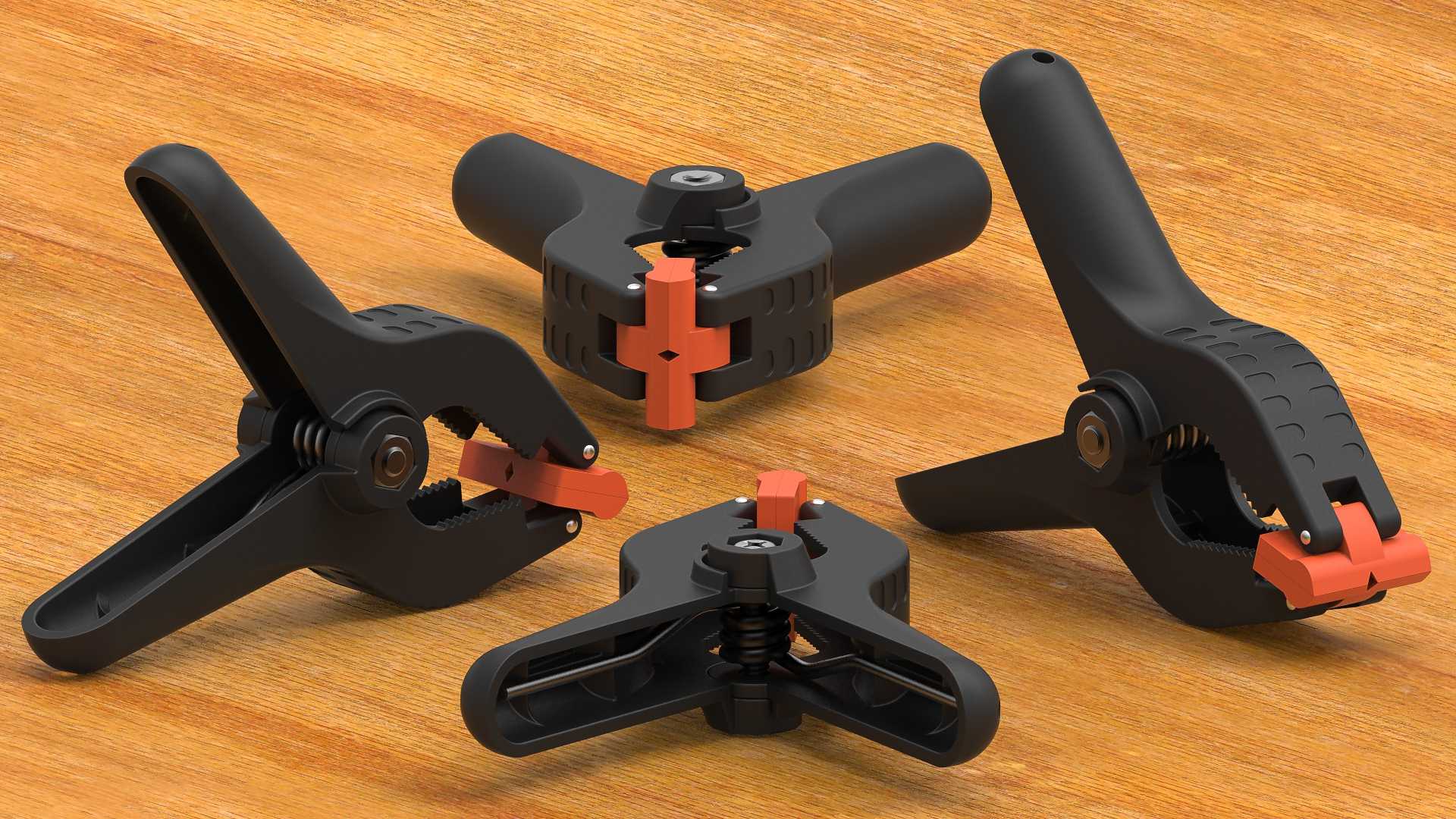

　　从结构设计逻辑来看，这款夹具做了对称式的部件拆分，整套夹体的受力主体仅包含两个完全一致的塑料注塑主件，搭配一个扭转弹簧作为施力元件，零件通用化率极高，不需要额外加工异形定制件，量产时的模具投入成本能压到很低。两个主件通过中部的转轴实现铰接，弹簧支腿的初始夹角设定为90度，刚好匹配握持时的手掌开合角度，握压手柄时的力臂经过优化，不需要施加太大的握力就能让夹口获得足够的夹持力，夹口接触位置做了软质防滑垫设计，既能避免夹持时刮伤工件表面，也能增大接触摩擦力，防止夹持过程中工件滑脱。夹口的开合行程做了梯度适配，同结构衍生了三种不同尺寸规格，小尺寸款适合夹持薄型板材、细小线路板这类小尺寸工件，大尺寸款可以应对更厚的工件夹持需求，不同尺寸的安装铰接位完全通用，零部件可以互换，后期维护更换配件时不需要区分规格，能降低备件库存压力。

　　设计过程中对夹体的受力路径做了针对性优化，握持手柄的位置做了贴合手掌轮廓的防滑纹理，长时间握持操作也不容易出现打滑的情况，夹体的受力筋位全部沿着夹持时的应力方向布置，避免注塑件在长期反复受力后出现应力发白、断裂的问题。弹簧的选型匹配了对应尺寸夹体的夹持力需求，既不会因为弹簧弹力过大导致握压费力，也不会因为弹力不足导致夹持力不够、工件脱落。夹头的接触块做了可替换设计，长期使用磨损后可以单独更换接触块，不需要更换整个夹体，能延长整套夹具的使用寿命。

　　在实际安装适配层面，这类C形夹不需要额外的固定安装位，属于便携式手持夹持工具，自身的外形轮廓根据人体工学设计做了收腰处理，放在工具包、工位工具盒里不会占用过多空间，夹体尾部没有突出的尖锐结构，日常携带、取用的时候不会刮划其他物件。和金属材质的同类型夹具相比，这款采用工程塑料作为主体材质，整体重量更轻，操作人员长时间手持使用不容易产生手部疲劳，同时塑料材质本身不导电，在带电作业、电子元器件焊接的场景下使用，能避免导电带来的安全隐患，也不会像金属夹具那样容易在工件表面留下锈迹，适合对表面洁净度有要求的喷涂、粘接作业场景。

　　实际使用中，这类C形夹的夹持力可以覆盖大部分轻载夹持场景，对于需要临时固定、不需要大吨位夹紧力的作业场景，它的操作效率远高于传统螺纹夹紧夹具，单手操作的特性也能解放另一只手用于扶稳工件、调整工件位置，尤其适合单人操作的装配、维修作业。设计时还考虑了不同使用场景的适配性，夹口的接触块可以根据需求更换不同硬度、不同表面纹理的材质，比如夹持易碎的玻璃、亚克力工件时，可以更换更软的硅胶接触垫，避免夹伤工件；夹持表面有油污的工件时，可以更换带更深防滑纹理的接触垫，保证夹持可靠性。整套结构没有复杂的传动部件，日常维护只需要定期清理铰接位置的杂物、在转轴位置少量加注润滑脂即可，不需要复杂的保养流程，使用寿命能满足高频次的工装使用需求。
